电容基础知识和特性

1.两块不连通导体加上中间绝缘材料

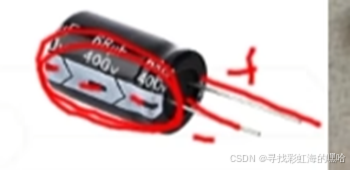

2.电解电容分正负，有方向，不能接反，不能超过耐压值

3.常见电容特性

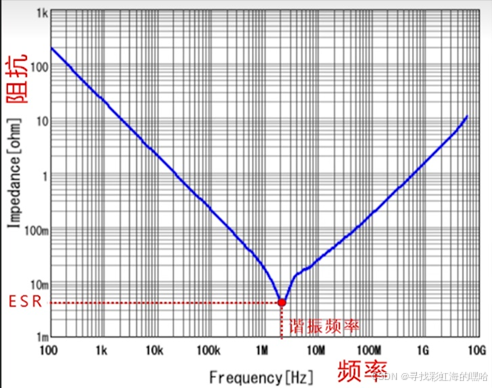

 4.频率--阻抗曲线

      选型时，只有在谐振频率附近，电容才有很好的去耦作用

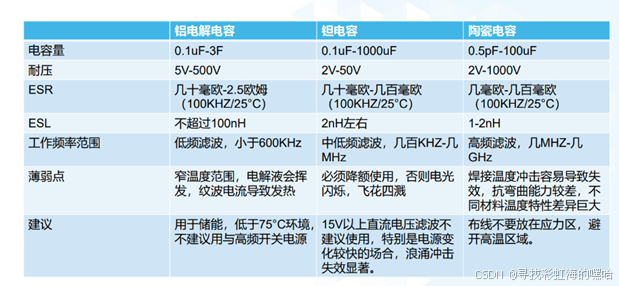

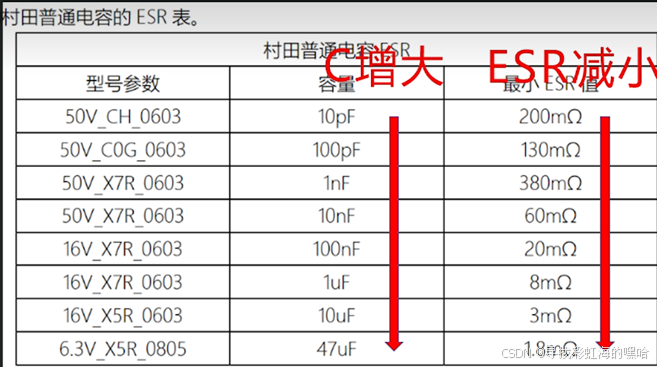

5.陶瓷电容的ESR和谐振频率(较低的ESR、高频响应好)

 6.基本工作功能

   电容两端电压不能突变（电容两端的相对电压不能突变，但是两端的电压可以同时突变）

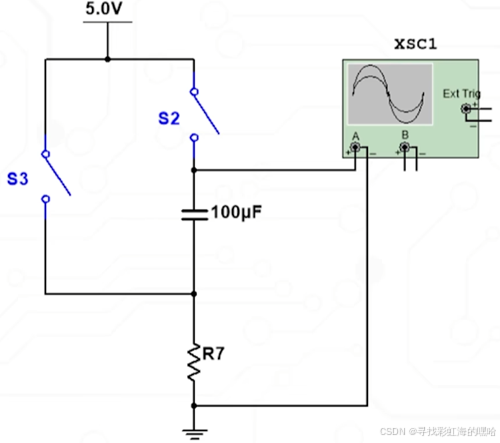

简单自举电路

 自举电路的核心原理就是电容两端电压不能突变。如上图：

初始状态（S2闭合，S3断开）：

1. S2闭合：当S2闭合时，电路开始给电容充电。电容器 C 将从电源（5V）获得电压，逐渐充电到接近电源电压。这个充电过程的电压随时间增加，直到电容器两端的电压接近5V（理论上，电容电压会随着时间趋近于输入电压）。
2. S3断开：此时S3断开，电容器两端没有直接与地连接，电容器保持充电状态。

此时，电容两端的电压在充电过程中逐渐增加，直到稳定在5V。

过程 1：S2断开，S3闭合

1. S2断开：此时S2断开，电容不再充电，且与电源断开连接。电容器将保持其当前电压，直至有其他途径使电荷流动。

2. S3闭合：当S3闭合时，电容器的电压将通过电路中的其他元件（如二极管、开关等）发生变化。电容器的电压将迅速上升至10V。

6. 1.储能功能：

一般3-5t充满；可以实现延时上电；实现关断延时。

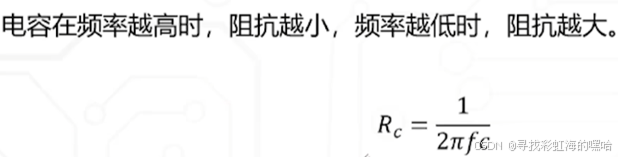

6.2容抗计算公式：

6.3.稳压和滤波作用

 6.3.1RC低通滤波原理及作用（适用于小电流）

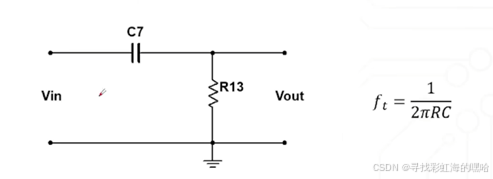

6.3.2 RC高通滤波电路原理及作用

“高频” 、“低频”是相对截止频率ft来说的，它是电路开始显著滤除低频信号并允许高频信号通过（滤除高频信号并允许低频信号通过）的频率。

6.3.3降压功能（分压）

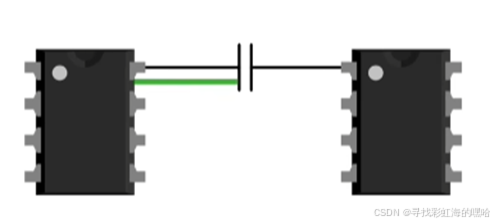

6.3.4耦合（滤除低频、直流信号）（也可以使用RC电路、本质一样）

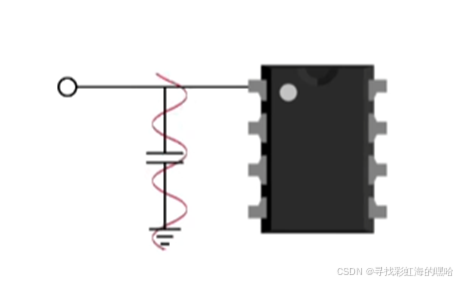

6.3.5旁路 （滤除高频信号）（也可以使用RC电路，本质一样）

      （1）. 使用多个电容是从电容的实际等效模型去考虑的(也就是从SI，信号完整性方面）。只考虑一个实际电容时，它的阻抗曲线是一个类似于倒三角形的形状，只在谐振频率点(与等效串联电感形成)处的阻抗最小。因此相当于只在这一个频率点处及附近有较好的去耦效果。而为了在一个较大的频率范围内都起到一个较好的去耦效果，常会使用一个大电容和一个小电容并联，这样他们并联后的阻抗曲线就会在一个频率范围内保持在一个较低的值，从而能够在整个范围内起到较好的去耦效果。

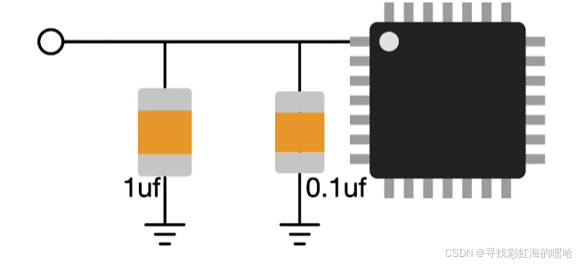

       （2）.小电容靠近ic则是从PI(电源完整性)的方面去考虑。因为小电容的去耦半径比较小，超出去耦半径就不具备良好的去耦效果(不然为什么去耦电容不能直接放在供电输出端，而要放在ic附近)。所以小电容越靠近ic，其去耦效果越好。
