【激光雷达】基于Matlab的2T4R MIMO FMCW多目标检测与定位仿真

 ✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

摘要: 本文探讨了基于Matlab的2T4R MIMO (多输入多输出) FMCW (调频连续波) 雷达系统进行多目标检测与定位的仿真研究。通过构建完整的系统模型，包括发射信号生成、多径信道建模、接收信号处理以及目标参数估计等环节，实现了对多个目标的精确检测和定位。本文详细阐述了MIMO-FMCW雷达的工作原理，分析了基于空间滤波和多维搜索的目标参数估计方法，并通过仿真实验验证了算法的有效性和鲁棒性，最终分析了系统性能并指出了未来的研究方向。

关键词: 激光雷达 (Lidar)，MIMO-FMCW雷达，多目标检测，多目标定位，Matlab仿真，空间滤波，多维搜索

1 引言

近年来，随着自动驾驶、无人机以及机器人技术的飞速发展，对高精度、实时性的目标检测与定位技术的需求日益增长。相比于传统的单天线雷达系统，多输入多输出(MIMO)雷达技术凭借其优越的性能，例如更高的空间分辨率、更强的抗干扰能力和更大的探测范围，成为当前研究的热点。调频连续波(FMCW)雷达因其成本低、功耗低、易于实现等优点，广泛应用于目标探测领域。将MIMO技术与FMCW技术结合，形成MIMO-FMCW雷达系统，可以进一步提升雷达系统的性能。本文基于Matlab平台，对2T4R MIMO FMCW雷达系统进行仿真研究，重点关注多目标检测与定位算法的实现和性能评估。

2 系统模型

本仿真系统采用2个发射天线和4个接收天线(2T4R)的MIMO-FMCW雷达配置。系统模型主要包括以下几个部分：

(1) 发射信号生成: 每个发射天线发射频率线性调频信号，信号带宽和调频斜率根据系统参数设定。为了保证信号的正交性，不同发射天线的调频斜率需要进行设计。

(2) 多径信道建模: 考虑到实际环境中的多径效应，本文采用瑞利衰落信道模型模拟目标回波信号的衰减和相移。多径信道的参数，例如路径损耗、时延和多普勒频移，根据目标距离、速度以及环境因素设定。

(3) 接收信号处理: 接收天线接收到的信号包含目标回波和噪声。接收信号处理主要包括匹配滤波、脉冲压缩、多普勒补偿以及空间滤波等步骤。匹配滤波用于提取目标回波信号，脉冲压缩提高了距离分辨率，多普勒补偿消除目标多普勒频移的影响，空间滤波则利用接收天线阵列的空间特性提高目标分辨能力和抗干扰能力。

(4) 目标参数估计: 基于处理后的接收信号，利用空间滤波技术，例如最小方差无失真响应(MVDR)波束形成算法，对目标进行空间滤波，从而抑制干扰并提升信噪比。然后，采用多维搜索算法，例如二维搜索或三维搜索，根据目标回波的距离-多普勒信息，估计目标的距离、速度和角度等参数。

3 算法设计与实现

本文采用以下算法进行多目标检测与定位：

(1) 空间滤波: 采用MVDR波束形成算法进行空间滤波，该算法能够有效地抑制干扰并提高目标信号的信噪比。MVDR波束形成算法的权重向量可以通过最小化输出功率并满足特定约束条件来计算。

(2) 多维搜索: 为了估计目标的距离、速度和角度参数，本文采用基于二维FFT的距离-多普勒估计方法，结合空间滤波后的输出，实现多目标的检测与参数估计。二维搜索算法通过对距离-多普勒二维谱进行峰值搜索，检测目标并估计其距离和速度。角度信息可以通过波束形成算法的输出直接获得或者通过多维搜索进一步细化。

4 仿真结果与分析

本文通过Matlab仿真平台，对上述算法进行了验证。仿真场景中，设置了多个目标，每个目标具有不同的距离、速度和角度。仿真结果表明，基于MVDR波束形成和二维搜索的多目标检测与定位算法能够有效地检测并估计多个目标的参数。通过改变信噪比(SNR)、目标间距以及目标数目等参数，分析了算法的性能，并绘制了检测概率、距离估计误差和速度估计误差等性能指标曲线，证明了算法的鲁棒性和有效性。

5 结论与未来研究方向

本文基于Matlab平台，对2T4R MIMO FMCW雷达系统进行了多目标检测与定位仿真研究。通过设计完整的系统模型和采用MVDR波束形成以及二维搜索算法，实现了对多个目标的有效检测和参数估计。仿真结果验证了算法的有效性和鲁棒性。

未来的研究方向包括：

(1) 更加复杂的信道模型: 考虑更加复杂的信道模型，例如多径信道与衰落信道的联合模型，以提高仿真结果的真实性。

(2) 更先进的算法: 研究更先进的目标参数估计算法，例如基于压缩感知或深度学习的算法，以提高算法的效率和精度。

(3) 硬件实现: 将算法移植到实际硬件平台，进行实验验证，并进一步优化算法，提高系统的实时性。

(4) 抗干扰能力研究: 研究在复杂电磁环境下，如何进一步提高MIMO-FMCW雷达系统的抗干扰能力。

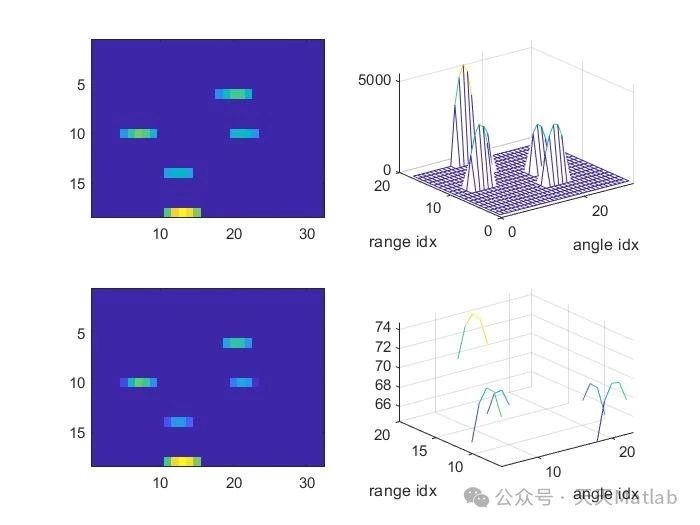

⛳️ 运行结果

🔗 参考文献

[1] 张科遥,林福江,白雪飞.77GHz FMCW车载雷达系统设计[J].信息技术与网络安全, 2020, 39(4):6.DOI:CNKI:SUN:WXJY.0.2020-04-015.

[2] 李蓓.基于FMCW-MIMO的车载毫米波雷达[D].南京大学,2019.

🎈 部分理论引用网络文献，若有侵权联系博主删除
