🔥 内容介绍

激光雷达作为一种重要的距离成像传感器，在自动驾驶、机器人导航和目标识别等领域得到了广泛应用。调频连续波(FMCW)激光雷达凭借其高精度、高分辨率和抗干扰能力等优势，成为当前研究的热点。本文将重点讨论FMCW激光雷达信号处理中的关键步骤：二次FFT距离-多普勒图生成以及二维恒虚警率(2DCFAR)滤波，并提供相应的MATLAB代码实现。

一、FMCW激光雷达信号模型与距离-多普勒图生成

FMCW激光雷达发射的信号为线性调频信号，其频率随时间线性变化。目标反射信号与发射信号存在频率差，该频率差与目标的距离和速度有关。接收到的信号经过混频、低通滤波后，进行快速傅里叶变换(FFT)可以得到目标的距离信息。然而，由于目标可能具有径向速度，单纯的一次FFT无法同时获得距离和速度信息。因此，需要进行二次FFT处理，生成距离-多普勒图。

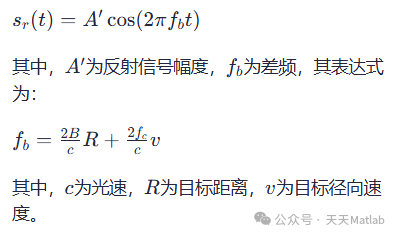

假设发射信号为：

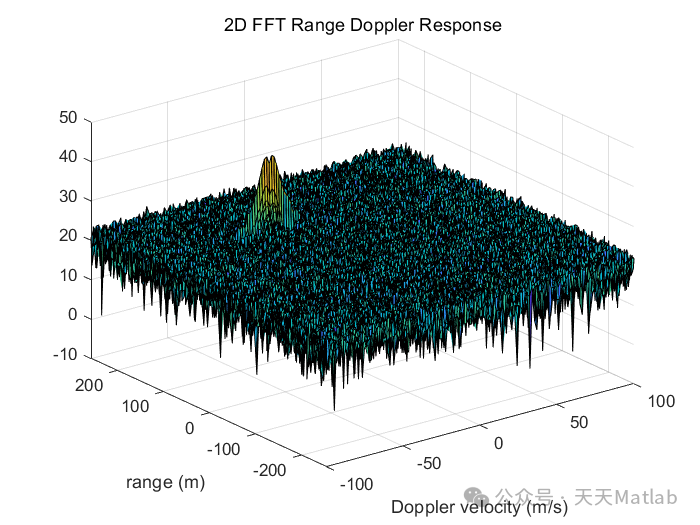

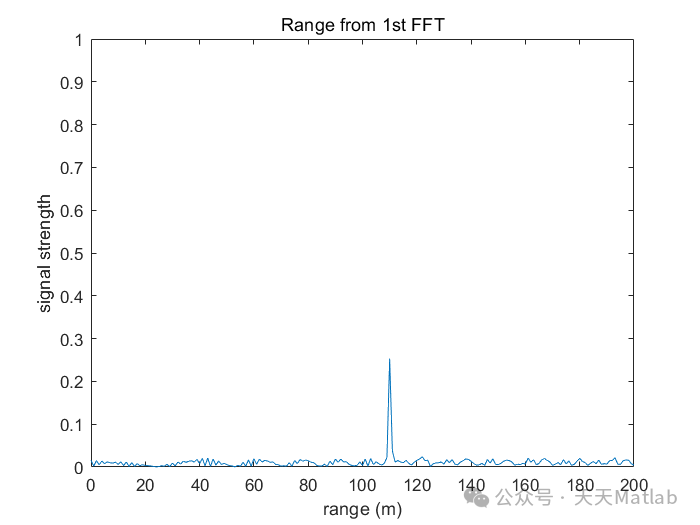

第一次FFT对接收信号进行处理，得到距离信息。然后，对每个距离单元的信号进行第二次FFT，可以得到多普勒信息。最终，可以得到一个二维距离-多普勒图，其中横坐标表示距离，纵坐标表示多普勒频移，图中每个像素点的幅度代表目标的回波强度。

% 生成接收信号 t = linspace(0, T, N); s_r = zeros(length(R), N); for i = 1:length(R) fb = (2*B/c)*R(i) + (2*fc/c)*v(i); s_r(i, :) = A(i) * cos(2*pi*fb*t); end % 一次FFT s_fft = fft(s_r, N, 2); % 二次FFT s_fft2 = fft(s_fft, N, 2); % 生成距离-多普勒图 imagesc(abs(s_fft2)); xlabel('距离单元'); ylabel('多普勒单元'); title('距离-多普勒图');

二、二维恒虚警率(2DCFAR)滤波

生成的距离-多普勒图中往往包含大量的噪声和杂波，需要进行滤波处理才能有效地提取目标信息。二维恒虚警率(2DCFAR)滤波是一种常用的自适应滤波方法，它可以根据噪声的统计特性自适应地调整检测阈值，保持恒定的虚警率。

常见的2DCFAR算法包括：

基于单元平均的2DCFAR: 计算每个单元周围区域的噪声功率的平均值作为阈值。
基于排序统计的2DCFAR: 对每个单元周围区域的噪声功率进行排序，选择合适的排序统计量作为阈值。

选择合适的2DCFAR算法需要根据实际应用场景和噪声特性进行调整。

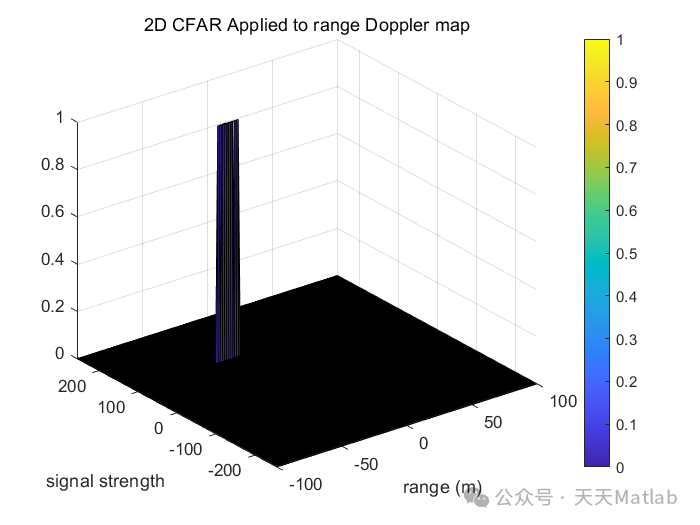

windowSize); rowEnd = min(rows, i + windowSize); colStart = max(1, j - windowSize); colEnd = min(cols, j + windowSize); noisePower = mean(abs(s_fft2(rowStart:rowEnd, colStart:colEnd)).^2, 'all'); threshold = noisePower * 10; % 设置阈值，根据实际情况调整 if abs(s_fft2(i, j))^2 > threshold filtered_data(i, j) = abs(s_fft2(i, j)); end end end imagesc(filtered_data); xlabel('距离单元'); ylabel('多普勒单元'); title('2DCFAR滤波后距离-多普勒图');

三、结论

本文详细介绍了FMCW激光雷达信号处理中的二次FFT距离-多普勒图生成和2DCFAR滤波方法，并提供了相应的MATLAB代码实现。这些方法是FMCW激光雷达数据处理的关键步骤，可以有效地提高目标检测的精度和可靠性。需要注意的是，实际应用中需要根据具体的系统参数和环境条件，对参数进行调整和优化，以获得最佳的性能。未来的研究可以探索更高级的滤波算法，例如基于深度学习的目标检测方法，进一步提高FMCW激光雷达的性能。此外，对于复杂场景下目标的遮挡和多径效应的处理，也需要更深入的研究。
