调频连续波 (FMCW) 雷达技术凭借其精度高、功耗低、抗干扰能力强等优势，在汽车辅助驾驶、工业测量、安防监控等领域得到广泛应用。理解FMCW雷达的工作原理，特别是其信号处理过程中至关重要的快速傅里叶变换 (FFT) 的应用，对于高效地设计、调试和优化雷达系统至关重要。本文将深入探讨FMCW雷达信号的特性，并着重分析FFT在目标距离和速度估计中的作用，并探讨如何通过图形化手段更清晰地理解和展示这些概念。

FMCW雷达信号基础

FMCW雷达发射连续的调频信号，其频率随时间线性增加或减少，形成一个“chirp”信号。最常见的调频方式是线性调频，这意味着频率随时间的变化呈线性关系。这种调频信号可以表示为：

s(t) = A cos(2π(f_c t + (k/2)t^2))

其中，A是信号幅度，f_c是中心频率，k是调频斜率，表示频率随时间的变化率。

当雷达信号遇到目标时，一部分能量会被反射回来。接收到的信号是发射信号的延时版本，延时时间τ与目标距离R有关，τ = 2R/c，其中c是光速。

接收信号可以表示为：

r(t) = B cos(2π(f_c (t-τ) + (k/2)(t-τ)^2))

其中，B是接收信号的幅度。

接收信号和发射信号的混合（差频）产生一个中频 (IF) 信号，其频率正比于目标距离。这个差频信号可以近似表示为：

f_IF = kτ = 2kR/c

从这个公式可以看出，IF信号的频率直接反映了目标的距离。然而，实际环境中往往存在多个目标，每个目标都会产生一个相应的IF信号频率。因此，需要进行频谱分析来区分和测量这些不同的频率，从而确定多个目标的距离。

FFT在FMCW雷达信号处理中的应用

FFT (快速傅里叶变换) 是一种高效的计算离散傅里叶变换 (DFT) 的算法。DFT将时域信号转换成频域信号，从而揭示信号中包含的各种频率成分。在FMCW雷达系统中，FFT被广泛用于提取IF信号的频率信息，从而计算目标距离和速度。

具体来说，对接收到的IF信号进行采样，得到离散的数字信号。然后，将这些采样数据输入FFT算法，得到频域谱。频域谱的横轴代表频率，纵轴代表信号的幅度。每个峰值对应一个特定的频率成分，该频率成分对应一个特定的目标距离。

图形化呈现的重要性

理解FMCW雷达信号和FFT的应用，可以通过各种图形化手段进行更直观的展示和分析。以下是一些关键的图形化呈现方式：

发射信号和接收信号的时域图: 这可以直观地展示发射信号的频率随时间的变化，以及接收信号相对于发射信号的延时。通过观察这些波形，可以初步了解信号的时延与目标距离之间的关系。
差频信号的时域图: 可以观察混合后产生的IF信号，感受其频率与目标距离之间的关系。在理想情况下，单个目标的IF信号应该是一个单一频率的正弦波。
差频信号的频域图（FFT结果）: 这是最关键的图形化呈现方式。
- 横轴（频率）:
  可以标记出与目标距离相关的坐标轴。通过公式 R = (c * f_IF) / (2k) 可以将频率轴转换成距离轴，直接读取目标的距离信息。
- 纵轴（幅度）:
  显示每个频率成分的强度，峰值代表目标的存在，幅度越高，反射信号越强，可能代表目标的反射率更高或者距离更近。
- 多目标识别:
  当存在多个目标时，频域图会出现多个峰值，每个峰值对应一个目标。通过测量每个峰值的频率，可以确定每个目标的距离。
距离-多普勒图（Range-Doppler Map）： 如果雷达系统需要同时测量目标的距离和速度，可以采用二维FFT处理。
- 数据采集:
  通过发射多个chirp信号，并对每个chirp的IF信号进行采样，形成一个数据矩阵。
- 二维FFT:
  首先对每个chirp的采样数据进行一维FFT，得到每个chirp对应的距离信息。然后，对不同chirp的同一距离单元进行FFT，得到该距离单元的速度信息。
- 图像呈现:
  生成距离-多普勒图，横轴代表速度，纵轴代表距离，每个像素点的亮度代表对应距离和速度组合的目标的强度。
- 目标识别与跟踪:
  在距离-多普勒图上，每个目标会显示为一个亮点。通过分析这些亮点的位置和运动轨迹，可以实现对目标的识别和跟踪。
3D 渲染： 通过将距离和反射强度等信息映射到三维空间，可以构建更逼真的场景，更直观地展示雷达感知到的环境信息。

图形化工具的选择和应用

在实际应用中，可以使用各种软件工具来生成和分析上述图形，例如：

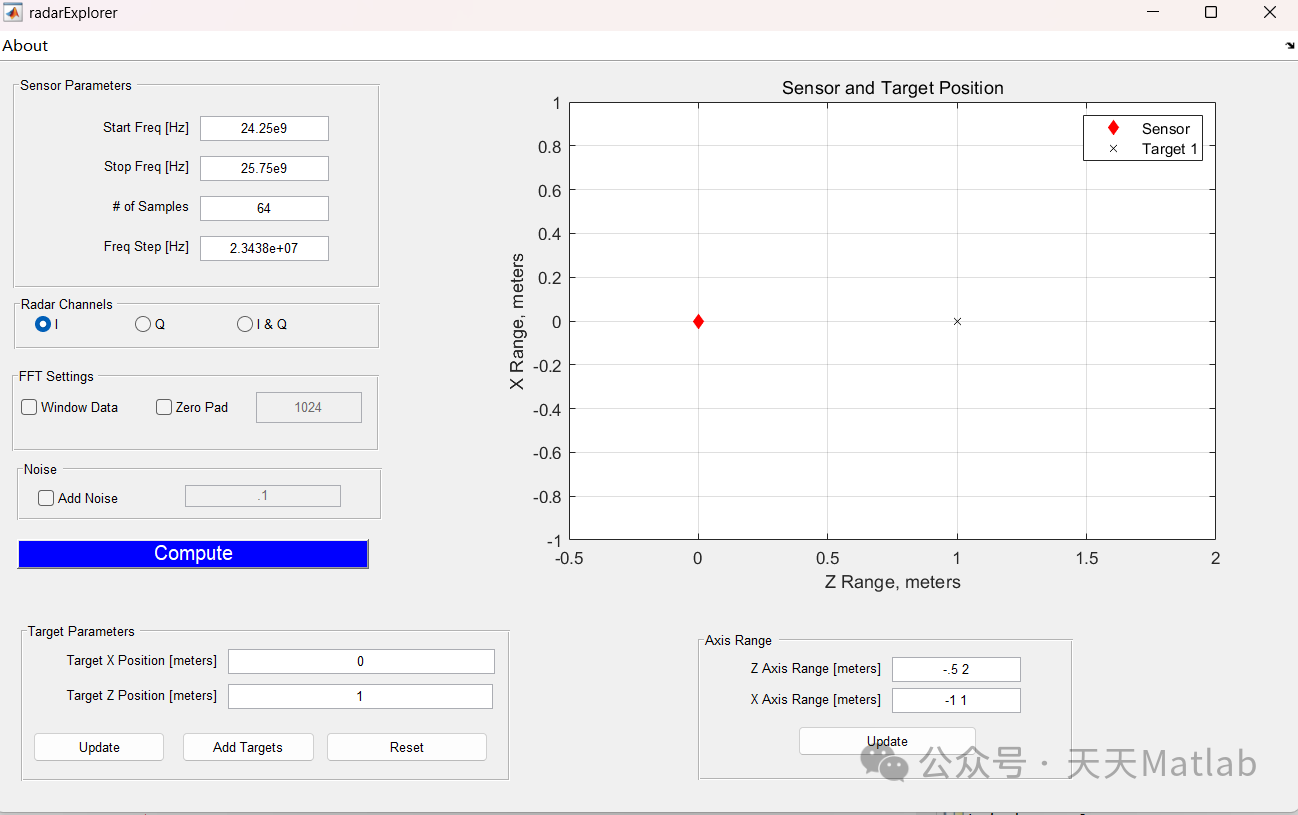

MATLAB:
作为一种强大的数值计算和仿真工具，MATLAB提供了丰富的函数库和工具箱，可以方便地进行FMCW雷达信号的生成、处理和可视化。
Python (NumPy, SciPy, Matplotlib):
Python凭借其简洁易用和强大的扩展性，也成为雷达信号处理的常用工具。NumPy提供了高效的数值计算功能，SciPy提供了信号处理相关的函数，Matplotlib提供了强大的绘图功能。
LabVIEW:
作为一种图形化编程语言，LabVIEW提供了直观的界面和丰富的函数库，可以方便地进行数据采集、信号处理和控制。

在使用这些工具时，需要注意以下几点：

数据精度:
FFT计算对数据精度要求较高，需要选择合适的数据类型和算法，避免出现截断误差和舍入误差。
窗口函数:
为了减少频谱泄露，通常需要在FFT之前对信号进行加窗处理。常用的窗口函数包括汉宁窗、海明窗和布莱克曼窗等。
参数设置:
FFT的参数，如采样频率、采样点数等，需要根据实际情况进行调整，以获得最佳的频谱分辨率。
图形的标签和注释:
为了使图形更易于理解，需要添加清晰的标签、注释和图例，说明图形的含义和参数设置。

结论

FMCW雷达技术是目标检测和测距领域的重要工具。FFT在FMCW雷达信号处理中发挥着关键作用，用于提取目标距离和速度信息。通过有效的图形化呈现，可以更直观地理解FMCW雷达信号的特性，并对FFT的应用进行深入分析。这对于雷达系统的设计、调试、优化和性能评估至关重要。随着雷达技术的不断发展，图形化工具和算法也将不断完善，为雷达的应用提供更强大的支持。未来，可以将机器学习算法应用到雷达信号的图形化分析中，例如，通过训练神经网络来自动识别目标类型，或者通过聚类算法来对目标进行分组和跟踪，进一步提高雷达系统的智能化水平。
