LCD1602显示屏原理及使用教程

1.芯片简介

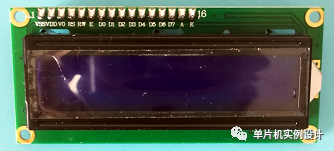

LCD1602显示屏为字符显示屏,显示字符为16*2。采用 LCD 显示一个字符时比较复杂,因为一个字符由 6×8 或 8×8 点阵组成,既要找到和显示屏幕上某几个位置对应的显示 RAM 区的 8 字节,还要使每字节的不同位为“1”,其它的为“0”,为“1”的点亮,为“0”的不亮。这样一来就组成某个字符。但由于内带字符发生器的控制器来说,显示字符就比较简单了,可以让控制器工作在文本方式,根据在 LCD1602上开始显示的行列号及每行的列数找出显示 RAM 对应的地址,设立光标,在此送上该字符对应的代码即可。

主要特点如下

  • 显示容量为16×2个字符;

  • 芯片工作电压为4.5~5.5V,最佳工作电压为5.0V;

  • 工作电流为2.0mA(5.0V);

  • 字符尺寸为2.95×4.35(W×H)mm。

2. 24C02引脚定义

  1. VSS(1):显示屏电源地;

  2. VDD(2):显示屏电源;

  3. V0(3):V0为液晶显示器对比度调整端;

  4. RS(4):寄存器选择,高电平时选择数据寄存器、低电平时选择指令寄存器;

  5. RW(5):读写信号线,高电平时进行读操作,低电平时进行写操作。当RS和RW共同为低电平时可以写入指令或者显示地址,当RS为低电平RW为高电平时可以读忙信号,当RS为高电平RW为低电平时可以写入数据;

  6. EN(6):使能端,当E端由高电平跳变成低电平时,液晶模块执行命令;

  7. D0-D7(7-14):8位双向数据线;

  8. A(15):背光正极;

  9. K(16):背光负极;

3.LCD1602控制时序

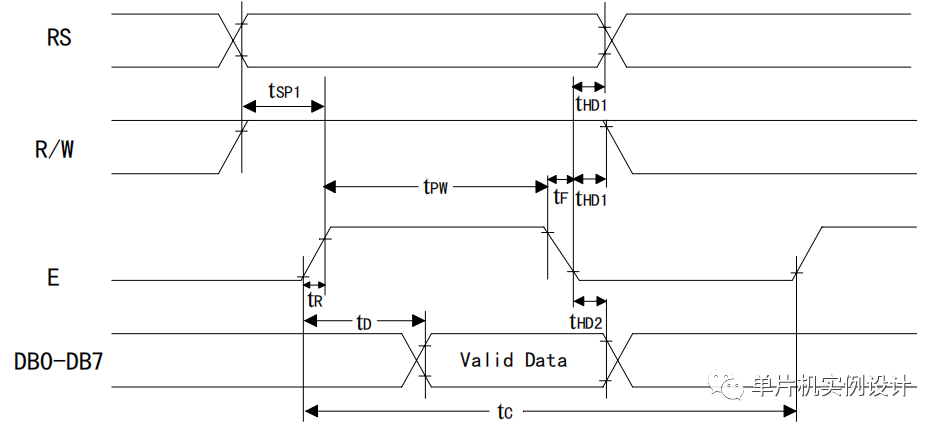

(1)读操作时序如图:

(2)写操作时序如图

4.LCD1602驱动程序

(1)LCD1602.h

#ifndef __LCD1602_H__
#define __LCD1602_H__

#include<reg52.h>

sbit LCD1602_RS = P2^6;
sbit LCD1602_RW = P2^5;
sbit LCD1602_E  = P2^7;
#define  LCD1602_Data  P0

void delay_50us_1602(unsigned int t);
void LCD1602_write_com(unsigned char com);
void LCD1602_write_data(unsigned int dat);
void LCD1602_init(void);
/*******************************************
函数名称:Disp_ZF
功    能:控制液晶显示字符
参    数:addr--显示位置的首地址
          pt--指向显示数据的指针
          num--显示字符个数
返回值  :无
********************************************/
void LCD1602_Disp_ZF(unsigned char addr,const unsigned char * pt,unsigned char num);
#endif

(2)LCD1602.c

#include "LCD1602.h"
//延时函数
void delay_50us_1602(unsigned int t)
{
  unsigned char j;
  for(;t>0;t--)
    for(j=19;j>0;j--);
}
//LCD1602写指令
void LCD1602_write_com(unsigned char com)
{
  LCD1602_E = 0;
  LCD1602_RS = 0;
  LCD1602_RW = 0;
  LCD1602_Data= com;
  delay_50us_1602(10);
  LCD1602_E = 1;
  delay_50us_1602(20);
  LCD1602_E = 0;
}
//LCD1602写数据
void LCD1602_write_data(unsigned int dat)
{
  LCD1602_E = 0;
  LCD1602_RS = 1;
  LCD1602_RW = 0;
  LCD1602_Data = dat;
  delay_50us_1602(10);
  LCD1602_E = 1;
  delay_50us_1602(20);
  LCD1602_E = 0;
}
//LCD1602初始化
void LCD1602_init(void)
{
   delay_50us_1602(300);
   LCD1602_write_com(0X38);
   delay_50us_1602(100);
   LCD1602_write_com(0X38);
   delay_50us_1602(100);
   LCD1602_write_com(0X38);
   LCD1602_write_com(0X38);
   LCD1602_write_com(0X08);
   LCD1602_write_com(0X01);
   LCD1602_write_com(0X06);
   LCD1602_write_com(0X0C);

}

void LCD1602_Disp_ZF(unsigned char addr,const unsigned char * pt,unsigned char num)
{
  unsigned char i;
  LCD1602_write_com(addr);
  for(i = 0;i < (num*1);i++)
    LCD1602_write_data(*(pt++));
}

如需资料可在该账号下载频道下载,或关注公众号-单片机实例设计,发送“LCD1602”获取。
