一、调试模式的设置

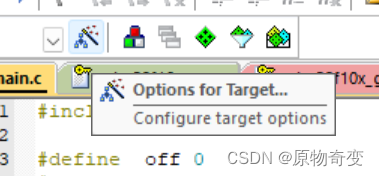

       （1）打开keil点击option for target选项

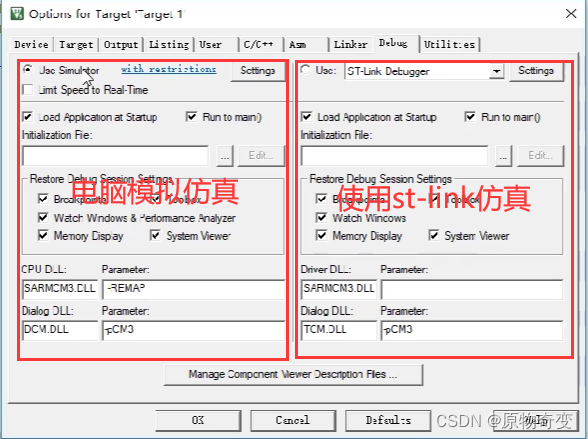

         （2）点击Debug进行对调试模式的设置（使用硬件仿真前需连接好相应连线）



二、进入调试模式

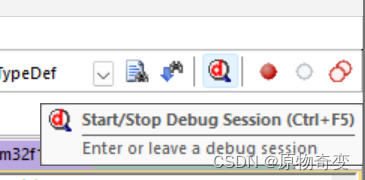

        （1）点击Keil工具栏的Start/Stop Debug Session按钮（或者按快捷键Ctrl+F5）

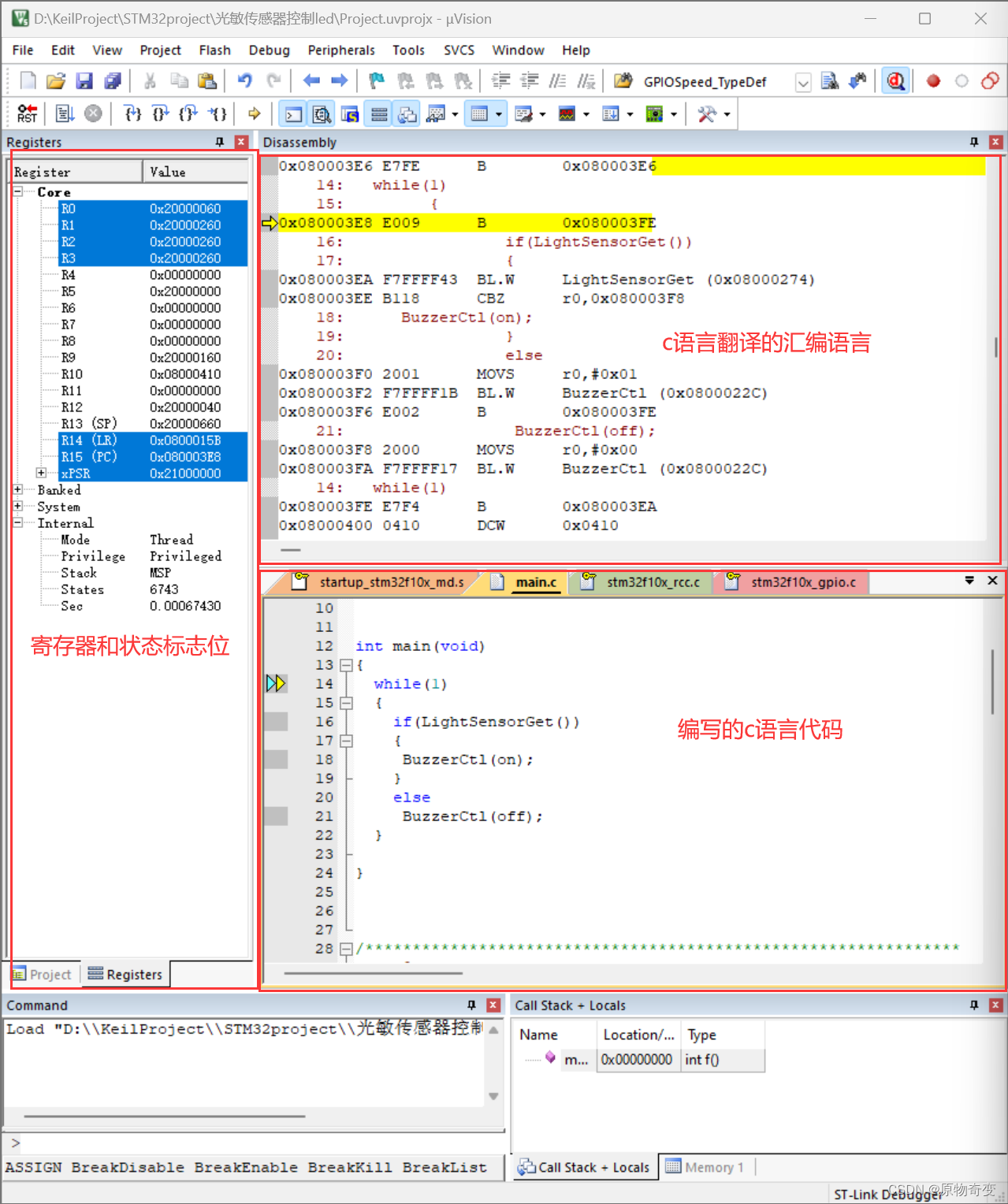

        （2）调试模式界面

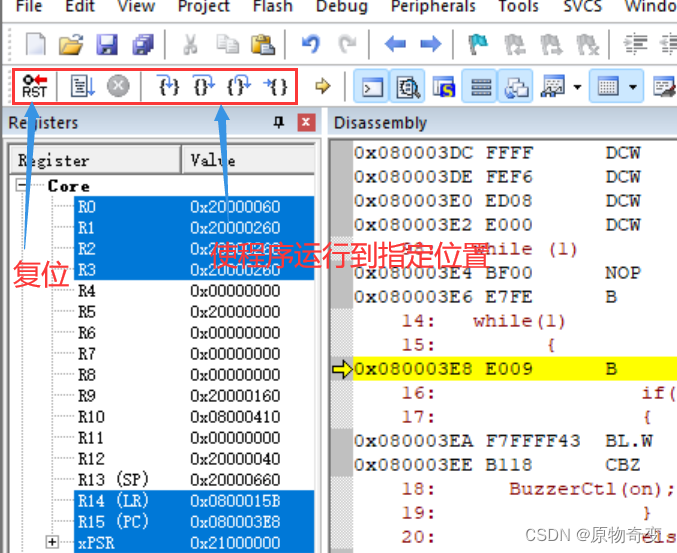

        （3）调试常用按键

 查看外设寄存器运行状况
