江科大笔记—W25Q64简介

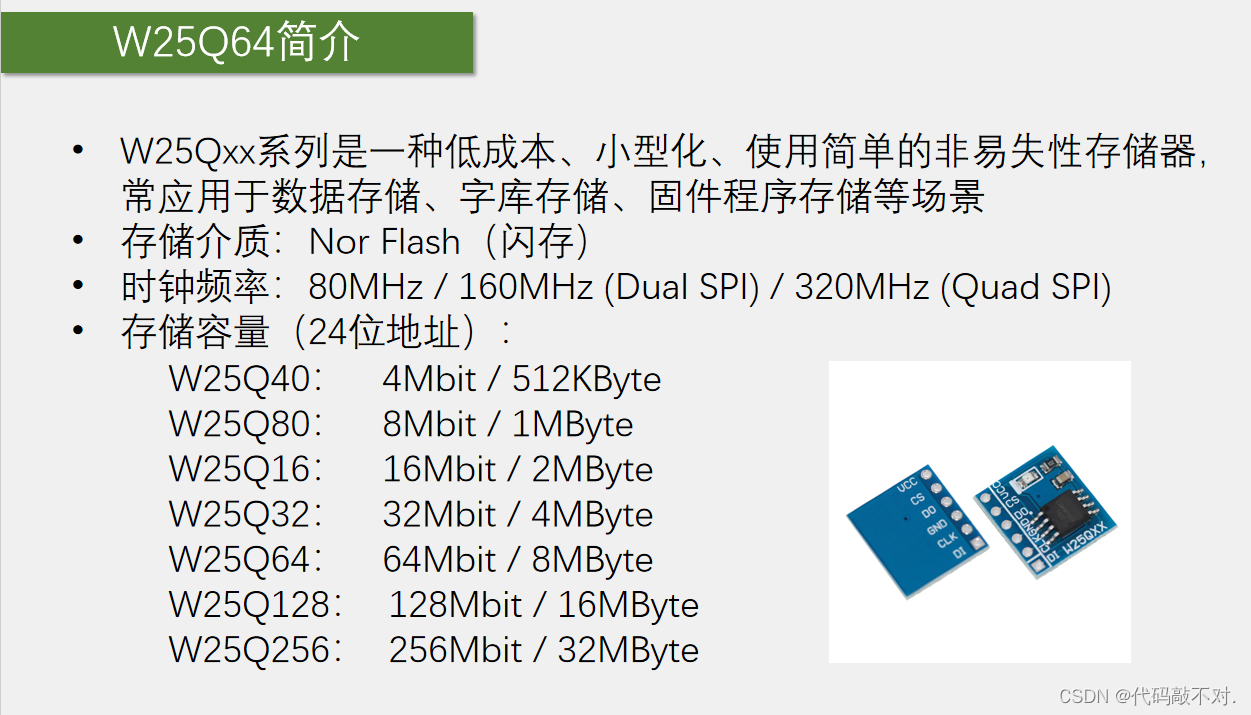

W25Q64介绍

本节使用的是：W25Q64： 64Mbit / 8MByte。存储器分为易失性存储器和非易失性存储器，易失性存储器一般是SRAM，DRAM。非易失性存储器一般是E2PROM，Flash等。非易失性存储器，掉电不丢失。

字库存储，可以应用到显示屏上，在屏幕上显示汉字，就得把汉字的点阵数据存起来，把字库直接存在stm32内部，这样适合少量汉字显示的情况，如果汉字非常多， 就不合适了，所以我们可以用这个芯片来存储汉字。

固件程序存储，这个就相当于直接把程序文件下载到外挂芯片里，需要执行程序的时候，直接读取外挂芯片的程序文件来执行，这就是XIP就地执行，比如我们电脑里的bios固件，就可以存储在这个系列的芯片里。

存储介质：Nor Flash（闪存）：flash就是闪存存储器，闪存分为Nor Flash和Nand Flash，两者各有优势和劣势，适用领域不同，stm32的程序存储器、u盘、电脑里的固态硬盘等使用的都是flash闪存。

时钟频率：80MHz / 160MHz (Dual SPI)双重SPI模式等效的频率 / 320MHz (Quad SPI)四重SPI模式等效的频率。

160MHz (Dual SPI)：MOSI和MISO同时兼具发送和接收的功能，一个SCK时钟我同时发送或接收两位数据，就是双重SPI模式，等效的时钟频率就是80MHz的二倍就是16MHz，但实际上这个频率最大还是80MHz，只是我一个时钟发两位而已。

320MHz (Quad SPI)：就是一个时钟发送或接收四位。

24位的地址最大能分配多少个字节呢，是2^24=16MB，所以24位地址的最大寻址空间是16MB。
但是这个W25Q256型号比较特殊，24位地址对于32MB来说是不够的，根据手册里描述W25Q256分为3字节地址模式和4字节地址模式，在字节地址模式下，只能读写前16MB的数据，要想读写到所有存储单元，可以进入4字节地址的模式。

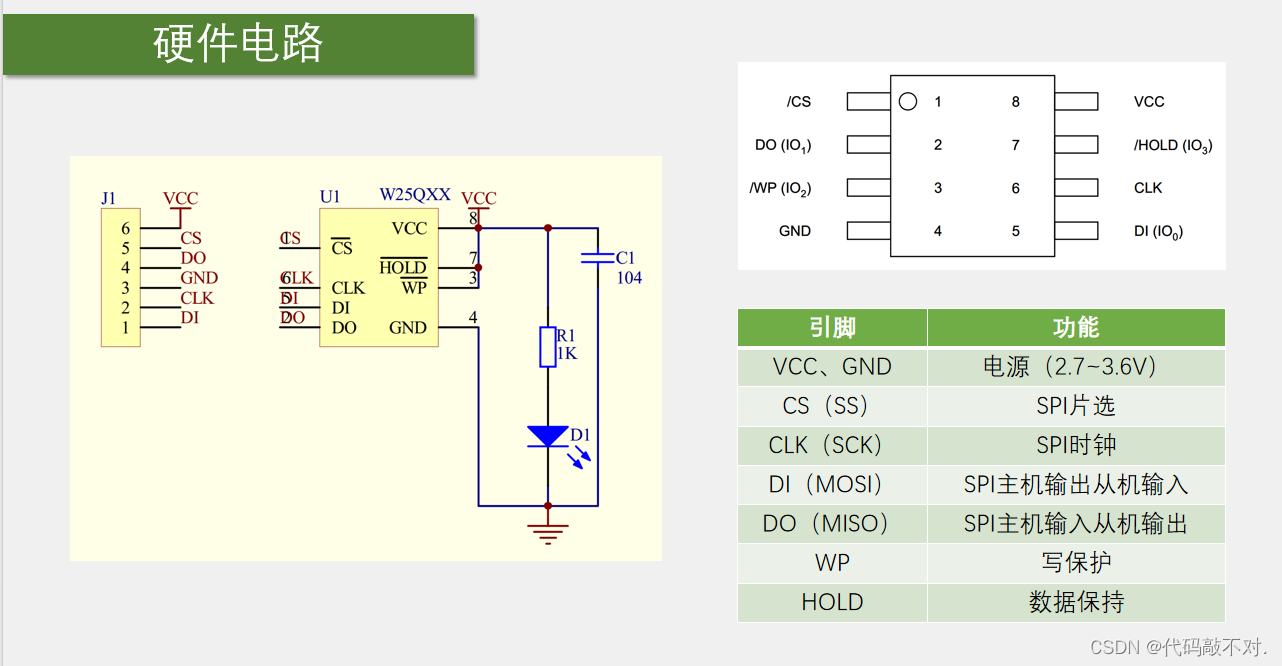

硬件电路

1号脚CS，这个CS左边画了个斜杠代表是低电平有效，或者这边CS上面画了个横线也是低电平有效，那这里CS对应SS的片选引脚。

3号引脚WP，意思是写保护配合内部的寄存器器配置，可以实现硬件的写保护，写保护低电平有效&#
