【virtuoso】Phase Noise仿真

cadence virtuoso实现相位噪声仿真有两种方法：

1. pss+pnoise
2. hb+hbnoise

本文参考设计一个2分频器，输入频率10GHz，输出5GHz.

一、pss+pnoise 实现相位噪声仿真

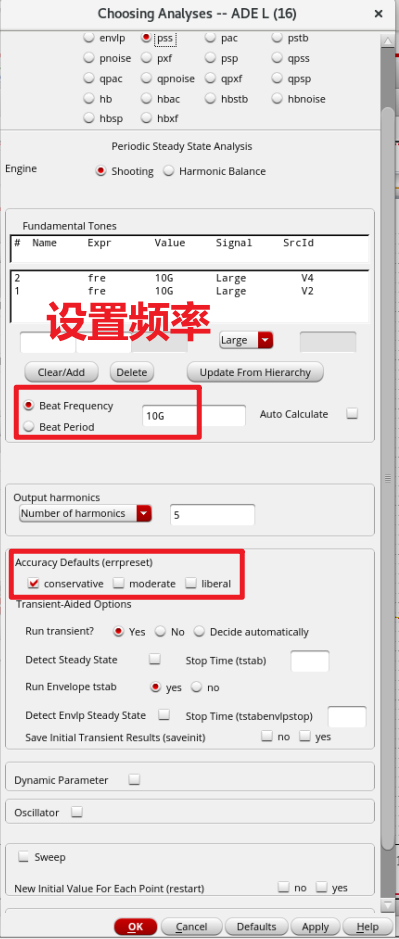

1.1 pss 设置

1.设置输入频率10GHz；

2.仿真精确度：conservative、moderate都可以

1.2 pnoise设置

1.要进行phase noise仿真，sweeptype选择relative，relative harmonic 输入1

2.设置要观察的相噪范围，从目标频率偏移1~1MHz

3. 输出选择 voltage，如果是(差分结构，可以一端接地，另一端选择任意一端）

4.相位噪声，要选择带有 PM的(PM、AM&PM、ALL都可以)

        步骤3，在进行选择时候，单击 ‘select’之后，会跳转到原理图界面，此时单击要选择的电压结点之后，然后返回此页面，再次单击另一个‘select’，才可以选择另一个节点，不会自动连选

1.3 仿真结果

图1

1. 选择pnoise

2. 选择PM

3. 选择Phase Noise

4. 单击Plot即可

二、hb+hbnoise实现相位噪声仿真

2.1 hb设置

1.设置基本频率 10GHz

2.设置仿真精度，conservative

2.2 hbnoise设置

1.要进行phase noise仿真，sweeptype选择relative，relative harmonic 输入1

2.设置要观察的相噪范围，从目标频率偏移1~1MHz

3. 输出选择 voltage，如果是(差分结构，可以一端接地，另一端选择任意一端）

4.相位噪声，要选择带有 PM的

2.3 仿真结果

图2

1. 选择hbnoise

2. 选择PM

3. 选择Phase Noise

4. 单击Plot即可

三、仿真对比

图3

由仿真结果可以看出，两种phase noise仿真结果几乎一样。

四、问题

因为是一个分频器，输入10GHz，分频出来之后应该是5GHz

设置pss和hb的基本频率为10GHz的时候，如图3所示，相差不大；

但是如果设置pss和hb的基本频率为5GHz的时候，

图4

图5



hbnoise仿真结果变得更好，pnoise仿真结果与之前相比变差.

不知道应该信哪个？？？
