【PLL】分数锁相环：频率调制

与直接调制VCO或数控振荡器（DCO）的开环方法相比，

基于PLL的调制实现了精确的频率控制。

在无线收发系统中，Δ Σ小数分频锁相环不仅作为本振器，而且作为频率调制器发挥着重要的作用。

1. 单点调制

如果动态改变Δ Σ调制器的控制字，则Δ Σ N小数PLL的输出频率将被调制，从而使PLL实现直接数字频率调制。

假设实现三阶MASH调制器。

然后，Δ Σ调制器从输入信号X（z）到包括量化噪声Q（z）的输出信号Y（z）的z域传递函数：

• 利用锁相环的环路动态特性对Y(Z)分频调制产生的相位噪声进行低通滤波
• 当锁相环带宽大于信号带宽时，数字调制信号X(Z)的信息出现在锁相环输出端。
• 这种方法的主要缺点是最大数据速率受锁相环带宽的限制。
• 为了具有最佳的相位噪声和杂散性能，很难增加PLL带宽以获得更高的数据速率。

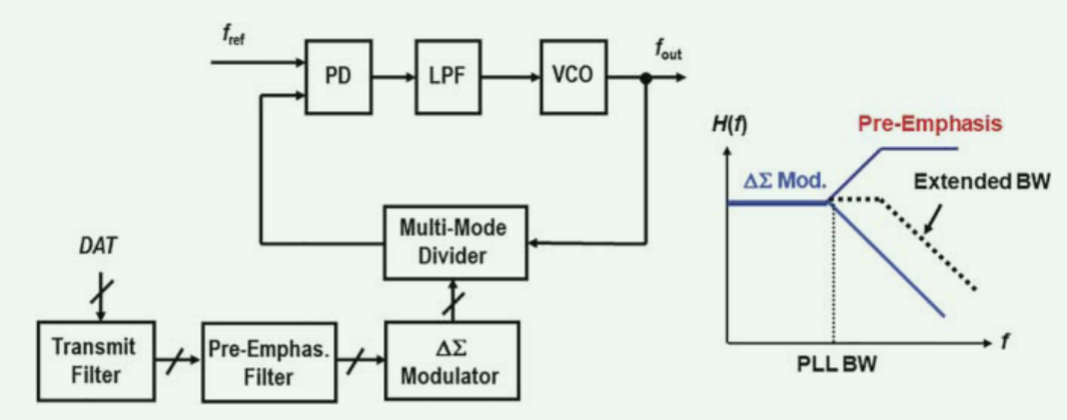

为了进一步提高给定PLL带宽的数据速率，在Δ Σ调制器之前使用预失真或预加重数字滤波器，如图所示。

已知调制信号X（z）在PLL带宽之外衰减，

采用具有提升的高频增益的数字预加重滤波器来补偿PLL在高频的开环增益。

预加重滤波器的传递函数可以在数字域中得到很好的控制

在将预加重滤波器和PLL的传递函数结合起来之后，有效调制带宽得到了扩展。

如果数字滤波器和模拟PLL的传递函数之间存在不匹配，则调制线性度将下降。

PLL的环路动态特性会因电路参数（如VCO增益、电荷泵电流和环路滤波器值）的变化而随工艺和温度变化很大。

2. 两点调制

PLL对输入相位具有低通滤波器特性，而对VCO相位表现出高通滤波器特性。

低通滤波器和高通滤波器具有相同的3 dB转折频率。

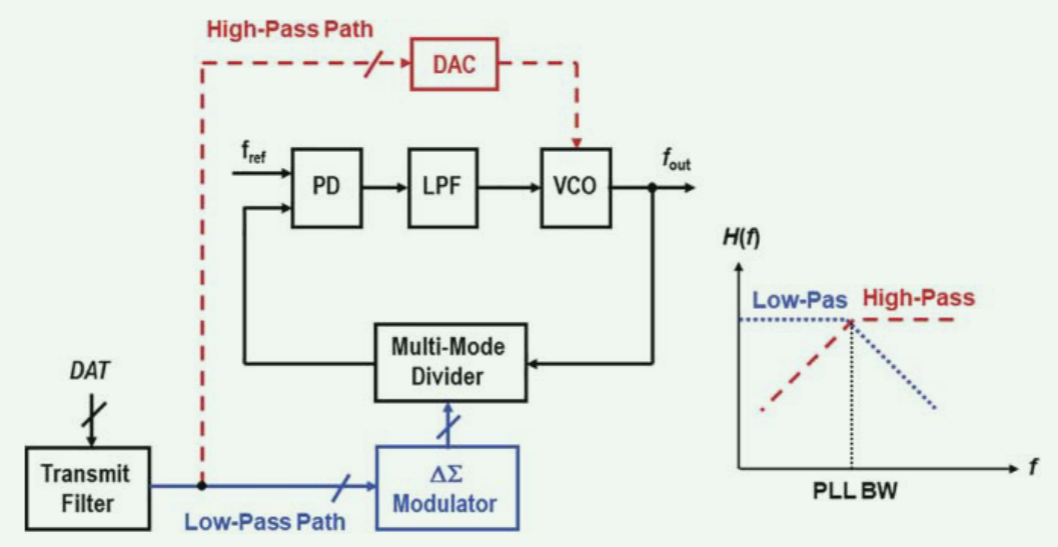

如图所示，如果向VCO和Δ PLL调制器注入相同的调制数据，则可以获得全通滤波器传递函数。

• VCO的调制路径称为高通调制路径
• ΔΣ调制器的调制路径称为低通调制路径
• 这种技术同时使用两条调制路径，称为两点调制

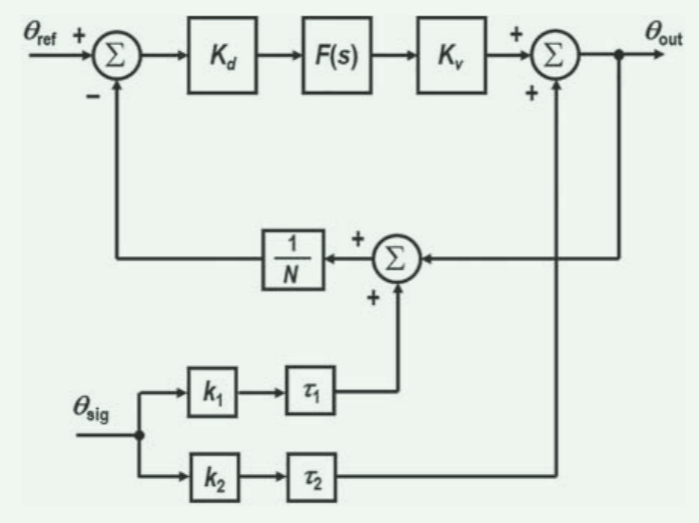

两点调制线性模型

：

 ：开环增益

：低通调制路径传递函数

：高通调制路径传递函数

：两点调制传递函数

：增益因子

：低通调制路径延时

：高通调制路径延时

如果两个调制路径具有相同的增益和时间延迟，，则

HTPM（s）的幅度表现出具有固定增益k的全通滤波器特性。

无论两点调制中的PLL带宽如何，都可以实现全通调制传递函数。

换句话说，可以主要确定PLL带宽以优化PLL性能，例如相位噪声和杂散，而不考虑调制带宽。



---

两点调制方法不受PLL带宽变化的影响

但对两个调制路径的增益和时间失配高度敏感。

增益和延迟失配的非理想效应

由于这些不匹配，全通传递函数严重失真。

两条路径之间的增益失配可以被校准，

但是由于VCO非线性而导致的高通调制路径中的增益变化是关键的并且难以被校准。

VCO的增益变化和非线性会降低发射机的带外频谱发射和调制线性度。

例如，满足全球移动的通信系统（GSM）无线系统的调制线性度的VCO非线性度通常小于2%。

当数据速率变高时，比如>10 Mb/s，延迟失配应该是几纳秒，这取决于调制线性度的要求，这也是具有挑战性的。

在具有DCO的数字锁相环研制成功后，两点调制成为一种可行的方法，因为DCO的非线性可以在数字锁相环内很好地校准。
