一、实验目的

掌握8086最小工作模式
掌握可编程中断控制器8259A工作方式及应用编程
掌握可编程定时/计数器8253/8254工作方式及应用编程
掌握可编程并行接口8255A控制字和工作方式
熟悉汇编语言，能够编写中断服务程序
能够构建8086模型机

二、实验环境

Proteus

三、实验内容

编写汇编程序，完成以下功能：

8253通道0输入2KHz时钟信号，经过分频产生1Hz的时钟信号
产生的1Hz的时钟信号，作为8259的中断源控制产生中断信号
中断发生后，十进制显示的2位数码管作为00~99秒表加一
在程序开始，从8255的A口读入二进制学号最低两位作为秒表初值

使用 Proteus 工具完成电路图的设计，编写相应的汇编语言程序，完成从 A 口读入两位的二进制数，以十进制显示到与 B 口连接的 2 位数码管上，该 2 位数码管为一个 00  99 秒表，即把读入的学号作为秒表的初值，然后开始跳秒。

四、实验步骤及实验分析

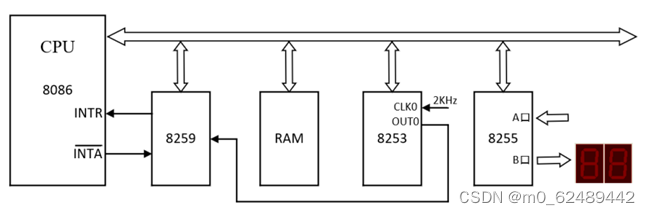

整体结构分析：

首先硬件上对整体电路进行搭建。把8086连接使其工作在最小模式下，把其数据线和地址线进行分离。

其次根据实验指导书给的端口，进行译码电路设计。然后进行8253、8253、8255的设计。

8253编程的时候，要把A口设成输入，B口位输出进行数码管的显示。此外，因为初始要显示学号后两位，需要增加PROTA口的输入电路。

8253设计，使用计数器0进行分频。2KHz分成1Hz，2000<65535，所以计数器0可以完成任务。

8259使用边沿触发，每当信号来，触发中断服务函数进行工作。

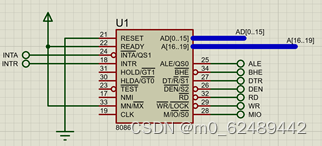

1. 首先对8086设置位最小工作模式：

READY和MN/MX接高电平。

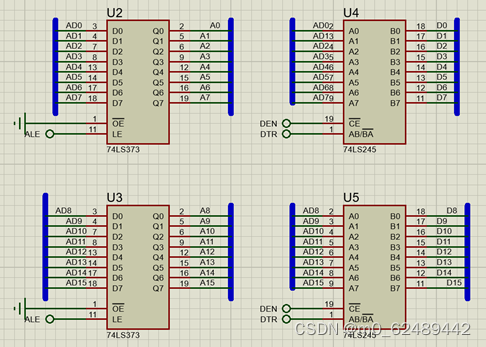

2. 使用74LS373和74LS245把8086复用的地址线和数据线进行分离：

3. 进行端口译码：

	A7	A6	A5	A4	A3	A2	A1	A0
8259	0	0	1	0	0	0	X	0
8253	0	1	0	0	0	X	X	0
8255	0	1	1	0	0	X	X	0

由表可知，三个设备A6、A5不同，所以在译码的时候，应在地址选择段即A、B、C三个端口的一个，A7、A4、A3、A0应为低电平使能。

如图所示，A7为0，接E3低电平使能，A3、A0接或非门，当都为低电平的时候，E1为高电平。

当A4=0，A6=0，A5=1的时候，即是接8259，在138译码器上是，Y1

当A4=0，A6=1，A5=0的时候，即是接8253，在138译码器上是，Y2

当A4=0，A6=1，A5=1的时候，即是接8255，在138译码器上是，Y3

4. 8259连接

D[0..7]数据端口；

8259接CS使能信号，由138译码器发出使能信号；

WR、RD、INT、INTA连接8086处理器端口；

A0进行地址选择；

SP/EN接正电源；

自由选定数字2，模8的结果为2，所以中断源接IR2，OUT0是8253A分频后的信号；

5. 8253A连接：

D[0..7]数据端口；

RD、WR接8086端口；

A1、A2为地址端口，进行端口选择；

CS_8253片选使能信号由138译码器给出；

使用通道0，CLK0接2KHz的时钟信号

GATE0进行门控输入；

OUT0作为中断源输出，连接到8259；

6. 8255可编程并行接口连接

D[0..7]数据端口；

RD、WR连接到8086处理器响应的端口

A1、A2地址端口选择信号

CS_255由138译码器给出片选信号

PA、PB、PC通道进行总线连接

7.两位数字输入

输入数字为42，换成2进制为0010_1010B，即图中:

PA7==0，PA6==0，PA5==1，PA4==0，PA3==1，PA2==0，PA1==1，PA0==0；

是系统开始的从A口读入的数据。

8. BCD数码管显示输出

由B口控制数码管显示输出。如图所示，是系统初始化后显示的数字。

汇编代码设计分析

8255端口定义，由表可知，8255A口，60H，B口62H，C口64H，控制口66H

因为连接8259A0端口的是地址线是A1，所以：

8259的ICW1地址定义是A0==0，所以ICW0==20H, 8259的ICW2地址定义是A0==1，所以ICW0==22H

8259的ICW3地址定义是A0==1，所以ICW3==22H，8259的ICW4地址定义是A0==0，所以ICW0==22H

8259的OCW1地址定义是A0==1，所以ICW0==22H，8259的OCW1地址定义是A0==0，所以ICW0==20H

8259的OCW1地址定义是A0==0，所以ICW0==20H.

由表可知，计数器0是40H，计数器1是42H，计数器2是44H，控制口是46H.

CNT定义作为暂存计数变量，可以确保秒表可以从00~99;

DIS是最后显示BCD数码管显示输出，从00H到99H，由AL为偏移量，在DIS中进行查表获得显示输出的数据。

82554 A口把电平值输入进去，选择方式0，即D6,D5==0,0;

A口方向为输入，D4==1;

C口高四位不用，可以设为输出，D3==0;

B口为无条件输出，选择方式0，D2==0;

B口方向是输出，D1==0;

C口低四位不用，可设为输出，D0==0；

所以8255控制字为 1001_0000B

初始化命令字1(ICW1)

初始化命令字2(ICW2)

初始化命令字4(ICW4)

操作命令字1(OCW1)

ICW1控制字：16位机无效000，特征位1，边沿触发0，地址间距位8所以为0，单片使用，1，需要设置结束中断的方式，所以需要设置ICW4，所以，ICW1==00010011B;

ICW2控制字：由表，端口号08H~0FH，所以设置为ICW2==08H；

ICW4控制字：000，完全嵌套，不用特殊嵌套为0，不用缓冲为00，手动结束，不是自动结束中断为0，8086模式，为1，所以ICW4==00000001B；

OCW1控制字：屏蔽其他中断，只保留IR2所以OCW2==11111011B

接下来把中断向量表进行赋值。

中断向量表在0000H，把他赋值给欸ES，因为中断向量是08H~0FH，代表IR0~IR7，因为使用的是，IR2，所以向量号为0AH，因为一个向量占4个字节，所以地址是0AH*4，COUNT是中断服务函数，把中断服务函数的地址告诉中断向量。

进行计时器的初始化。

选择计数器0，00，先读低电平11。选择工作方式3，11，方波发生器。二进制选择0.所以控制字为00110110B

因为输入2KHz，输出1Hz，分频2000<65535，所以不用级联。直接赋值可以进行分频。示波器图象如图所示。

程序开始进行初始化显示数字。

从PORTA端口读入数据，把数据存到CNT中，用于后面读秒增加。然后从DIS中读取显示数据，把数据送到BCD数码管。

如图为初始化显示。

中断服务程序：

当时钟边沿型号来临，读取暂存的CNT的值，判断是否超过99，如果超过，就设置为0，没有超过，就进行加一。然后，把加一或置0的数字传给CNT，从DIS中读取AL的偏移量，进行输出。

因为不是自动结束中断，需要手动结束中断，所以要进行结束中断的操作。

操作命令字2(OCW2)

因为未指定EOI，所以001；00特征位；只有一个中断，无中断优先级。所以000.

所以OCW2==00100000B

运行情况

完整工程图

全部代码

DATA SEGMENT

   ORG 0100H

   ;define 8255 port
   PORTA EQU 60H
   PORTB EQU 62H
   PORTC EQU 64H
   CTRL_8255 EQU  66H

   ;define 8259 port
   ICW1 EQU 20H
   ICW2 EQU 22H
   ICW3 EQU 22H
   ICW4 EQU 22H
   OCW1 EQU 22H
   OCW2 EQU 20H
   OCW3 EQU 20H

   ;define 8253 port
   COUNT0 EQU 40H
   COUNT1 EQU 42H
   COUNT2 EQU 44H
   CTRL_8253 EQU 46H

   ;Count value temporary storage
   CNT DB 00H

   ;7SEG-BCD display out
   DIS   DB 00H,01H,02H,03H,04H,05H,06H,07H,08H,09H,10H,11H,12H,13H,14H,15H,16H,17H,18H,19H
	 DB 20H,21H,22H,23H,24H,25H,26H,27H,28H,29H,30H,31H,32H,33H,34H,35H,36H,37H,38H,39H
	 DB 40H,41H,42H,43H,44H,45H,46H,47H,48H,49H,50H,51H,52H,53H,54H,55H,56H,57H,58H,59H
	 DB 60H,61H,62H,63H,64H,65H,66H,67H,68H,69H,70H,71H,72H,73H,74H,75H,76H,77H,78H,79H
	 DB 80H,81H,82H,83H,84H,85H,86H,87H,88H,89H,90H,91H,92H,93H,94H,95H,96H,97H,98H,99H

DATA ENDS

EXTRA SEGMENT
EXTRA ENDS

CODE   SEGMENT
MAIN PROC FAR
        ASSUME CS:CODE,DS:DATA,ES:EXTRA
START:
        MOV AX,DATA
	MOV DS,AX

	MOV AX,EXTRA
	MOV ES,AX

	;8255 INITIAL
	MOV DX,CTRL_8255
	MOV AL,10010000B
	OUT DX,AL

	;8259 INITIAL
	CLI
	MOV AL,00010011B ;ICW1
	MOV DX,ICW1
	OUT DX,AL

	MOV AL,08H;ICW2   Interrupt number 08H
	MOV DX,ICW2
	OUT DX,AL

	MOV AL,00000001B ;ICW4
	MOV DX,ICW4
	OUT DX,AL

	MOV AL,11111011B ;OCW1
	MOV DX,OCW1
	OUT DX,AL

	;INTERRUPT DIS
	MOV AX,0000H           ;IR2
	MOV ES,AX

	MOV BX,0AH*4
	MOV AX,OFFSET COUNT
	MOV ES:[BX],AX

	MOV AX,CS
	MOV ES:[BX+2],AX


	;8255 COUNT0
	MOV DX,CTRL_8253
	MOV AL,00110110B
	OUT DX,AL
	MOV DX,COUNT0
	MOV AX,2000
	OUT DX,AL
	MOV AL,AH
	OUT DX,AL

	STI

	;Initialize display
	MOV DX,PORTA
	IN AL,DX
	MOV CNT,AL
	MOV BX,OFFSET DIS
        XLAT
	MOV DX,PORTB
	OUT DX,AL


L1:
   JMP L1



	RET
MAIN ENDP


COUNT PROC
   CLI
   MOV AL,CNT
   CMP AL,63H   ;63H==99
   JE SET0
   INC AL
   JMP LED
SET0:MOV AL,00H

LED:
   MOV CNT,AL
   MOV BX,OFFSET DIS
   XLAT

   MOV DX,PORTB
   OUT DX,AL

   MOV DX,OCW2       ;end interrupt
   MOV AL,00100000B
   OUT DX,AL
   STI


   IRET
COUNT ENDP

CODE    ENDS
        END MAIN
