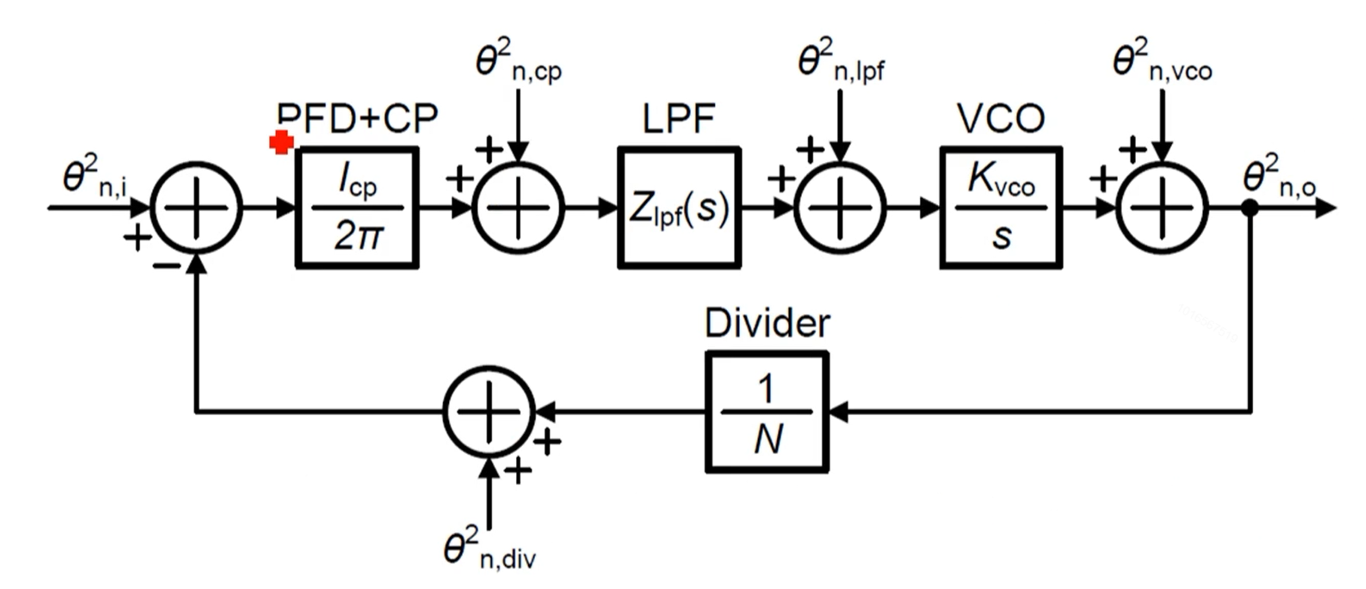

$\boldsymbol{\theta_o=\theta_i|\frac{N*H_o}{1+H_o}|^2+\theta_{cp}|\frac{N*H_o}{1+H_o}\frac{2\pi}{I_{cp}}|^2+\theta_{LPF}|\frac{\frac{K_{vco}}{s}}{1+H_o}|^2+\theta_{vco}|\frac{1}{1+H_o}|^2+\theta_{div}|\frac{N*H_o}{1+H_o}|^2}$

模块	原始式子	噪声传递函数
参考时钟	$(\theta_i-\frac{\theta_o}{N} )\frac{I_{cp}}{2\pi}Z_{LPF}(s)*\frac{K_{vco}}{s}=\theta_o$	$\frac{\theta_o}{\theta_i}=\frac{N*H_o}{1+H_o}$	低通滤波器
分频器的	$-(\theta_{div}+\frac{\theta_o}{N})\frac{I_{cp}}{2\pi}Z_{LPF}(s)*\frac{K_{vco}}{s}=\theta_o$	$\frac{\theta_o}{\theta_{div}}=-\frac{N*H_o}{1+H_o}$
电荷泵和鉴相器	$(\theta_{cp}-\frac{\theta_o}{N}\frac{I_{cp}}{2\pi})Z_{LPF}(s)*\frac{K_{vco}}{s}=\theta_o$	$\frac{\theta_o}{\theta_{cp}}=\frac{NH_o}{1+H_o}\frac{2\pi}{I_{cp}}$
环路滤波器	$(\theta_{LPF}-\frac{\theta_o}{N}\frac{I_{cp}}{2\pi}Z_{LPF}(s))*\frac{K_{vco}}{s}=\theta_o$	$\frac{\theta_o}{\theta_{LPF}}=\frac{\frac{K_{vco}}{s}}{1+H_o}$	带通滤波器
VCO	$(\theta_{vco}-\frac{\theta_o}{N}\frac{I_{cp}}{2\pi}Z_{LPF}(s)*\frac{K_{vco}}{s})=\theta_o$	$\frac{\theta_o}{\theta_{vco}}=\frac{1}{1+H_o}$	高通滤波器
总噪声	各个模块噪声乘各自噪声传递函数并求和
