开放空间规划算法

五、开放空间规划算法



（⼀）开放空间规划算法总体介绍





对于Apollo的算法，⼤部分是在城市结构化道路进⾏规划，开放规划主要应⽤于泊⻋或者靠边停⻋场景

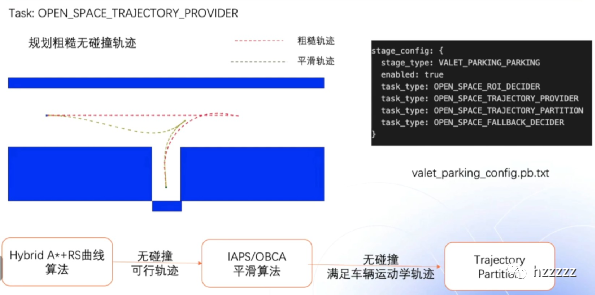

泊⻋场景配置⽂件在上⾯

确定可⾏驶区域，然后规划⽆碰撞的轨迹



⾸先根据HA*和Reeds Sheep曲线，

但是曲线有⼀些突变，不满⾜⻋辆运动学要求需要对轨迹进⾏平滑





最后检测规划轨迹和障碍物是否进⾏规划，如果失败就重规划





（⼆）基于混合A*的路径规划算法开放空间，A*效率⾼

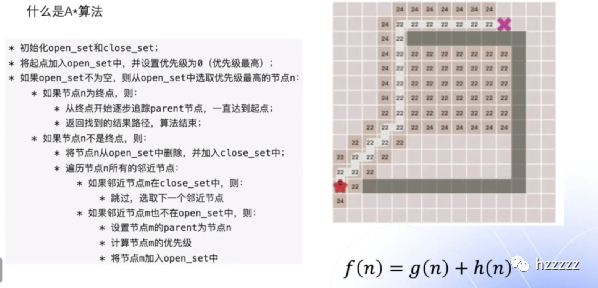

A*算法流程如下

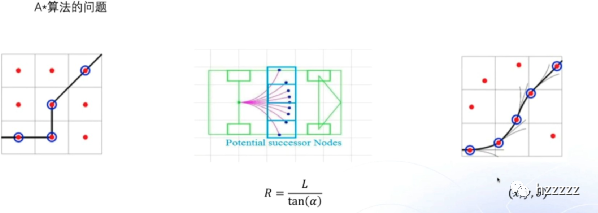

A*算法的问题



A*算法产⽣的路径都是折线的，对于⻋辆没法⾛出来

根据⻋辆模型，实际⻋辆航向和后轴中⼼的速度⽅向⼀致



通过前轮转⾓算出后轮转弯半径，对前轮转⾓进⾏采样，不同前轮转⾓有不同转弯半径，每次向前⾏驶⼀个固定的弧⻓

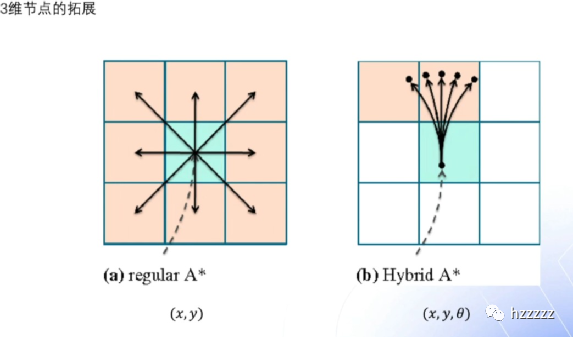

这样得到的路径平滑了很多，但是栅格点不适⽤了，可能⼀个栅格点有多个点所以A*算法的栅格点搜索不适⽤了，从⼆维的xy扩展到xy 航向⾓theta

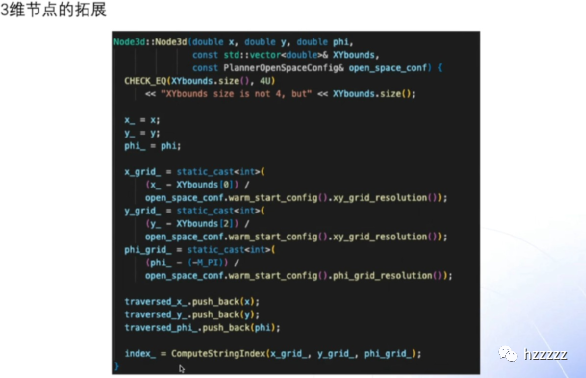

所以还要定义航向⾓theta的精度，下⾯是Apollo定义的栅格，





其中x_grid, y_grid phi_grid代表xy和航向⾓的索引，也就是xy⽅向的⻓度除以精度， 这⾥通过三个索引组成的字符串来判断节点是否遍历过

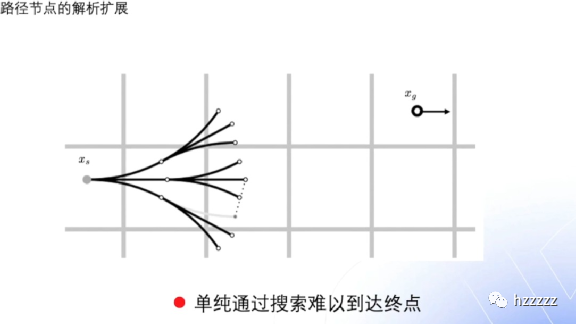

我们节点是离散的，⽽状态空间是连续的，导致永远搜不到终点位置和⽅向的



所以还需要节点的解析拓展

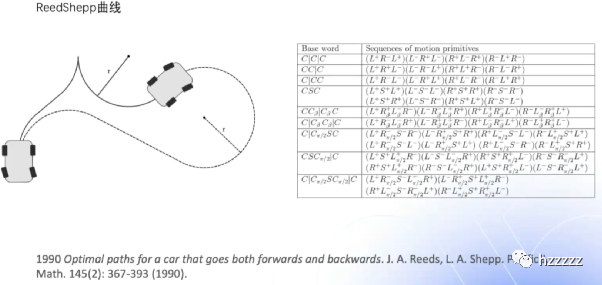

从起点到终点可以以⼀种固定的圆弧和直线连接起来的，有48种线型给出了每种线的解析解，C代表圆弧，|代表改变⽅向。C|C|C代表向左然后这种⽅法没法考虑障碍物的碰撞

所以混合A*还需要考虑障碍物的碰撞检测

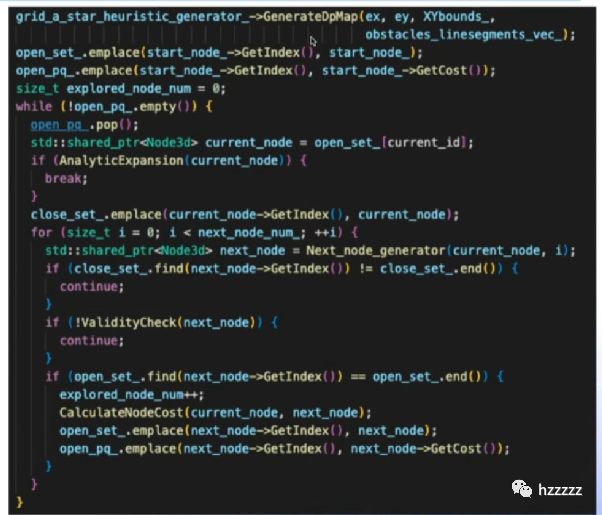

代码为例

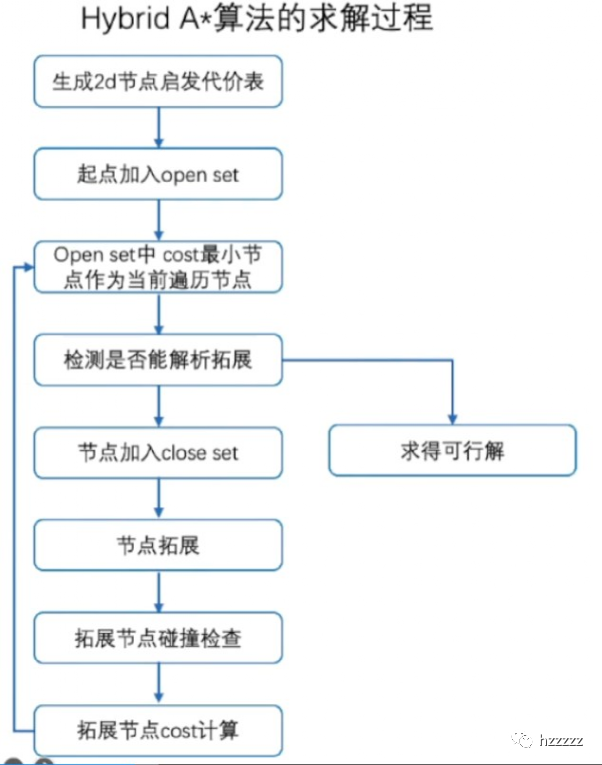

第⼀步基于动态规划算法，求出每个⼆维节点的代价值，作为启发式函数然后定义两个集合

起点加⼊OpenSet

然后优先队列弹出代价最⼩的

然后起点到终点有没有⽆碰撞的Reed Sheep曲线，如果有的话就退出循环

如果没有的话进⾏节点拓展，如果拓展节点没有被遍历过并且没有障碍物碰撞，加⼊

OpenSet，并计算节点代价值

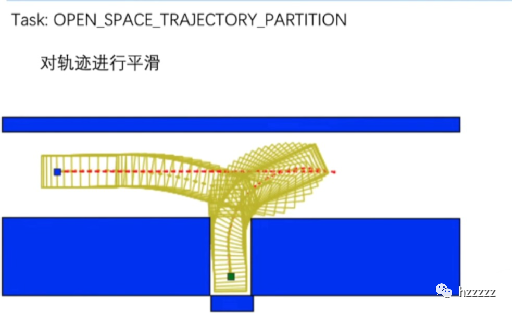

效果如下：



后半段是Reed Sheep曲线算的路径

这条路径虽然满⾜⼀些运动学约束，但是还是弧和直线组成，在连接部分还是存在突变，所以还需要轨迹优化，满⾜控制和舒适性的要求







（三）基于OBCA的轨迹规划算法

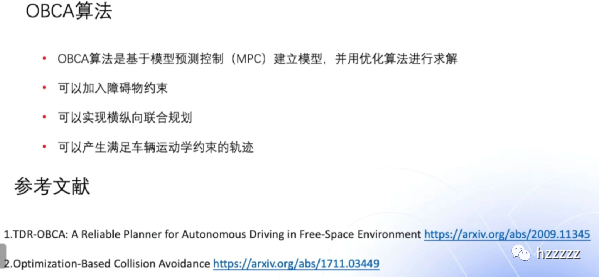

平滑算法，是基于OBCA的轨迹规划算法





基于MPC建模，然后⽤优化算法求解。

可以实现横纵向联合规划，也就是考虑速度对路径的影响

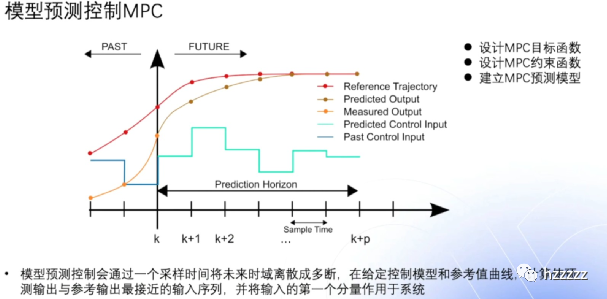

回顾以下MPC





MPC最终也是转换为优化问题，所以也跟其他优化问题⼀样要设计⽬标函数

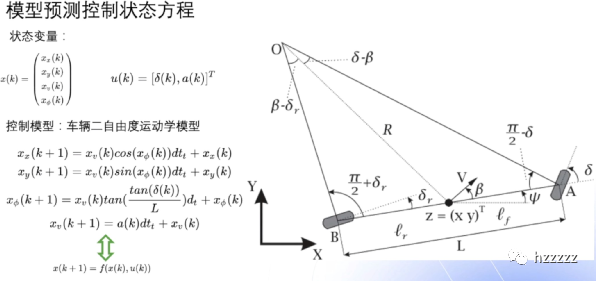

由于MPC是预测问题，还需要对未来状态进⾏优化求解，需要设计MPC预测模型下⾯说⼀下状态空间⽅程的建⽴



状态变量是x, y, v, phi

输⼊变量为前轮转⾓和加速度（油门）

然后使⽤模型为⻋辆⽽⾃由度模型，k+1时刻的状态可以由k状态推导⽽来我们需要所有的状态

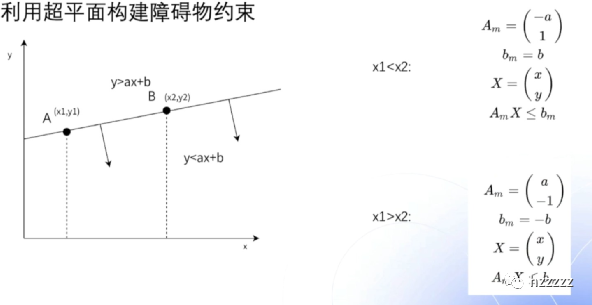

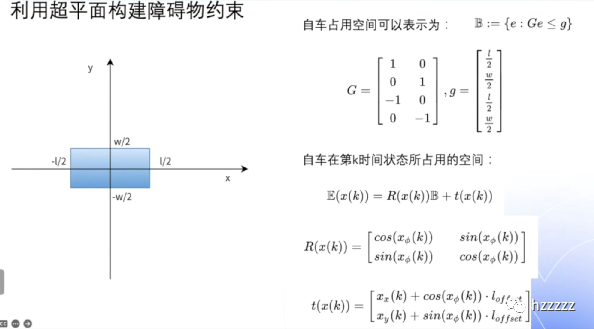

由于OBCA考虑了障碍物的约束，这⾥利⽤超平⾯构建障碍物约束





如果要表⽰AB曲线下⾯的约束，可以使⽤AX     <b< span>来表⽰如果要表⽰障碍物，只需要使⽤四条边联⽴构建即可     </b<>

⾃⻋所占⽤空间，也使⽤超平⾯来表⽰



这⾥B表⽰⾃⻋在原点占⽤的空间

如果⾃⻋在第k时间状态所占⽤的空间，就可以⽤状态旋转矩阵，以及平移矩阵计算出来，包括⻋辆的xy位置和航向⾓

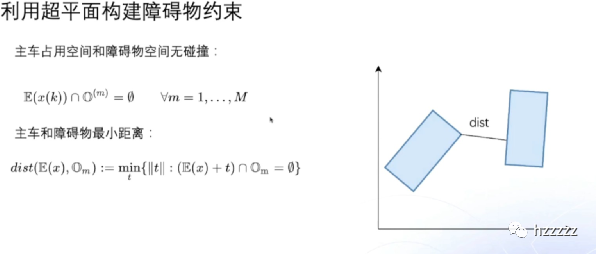

如果要保证主⻋和障碍物不碰撞



就让他们交集为空即可

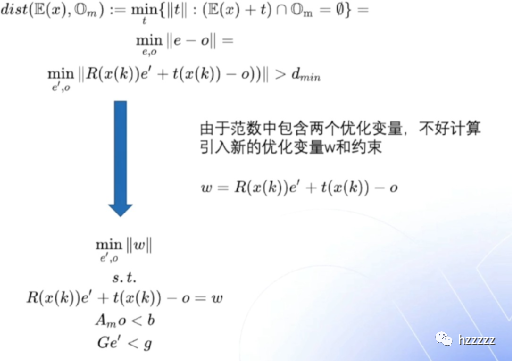

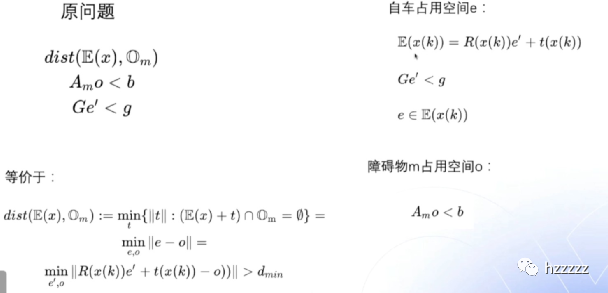

定义距离函数dist，就是主⻋沿着任意⽅向t平移和障碍物发⽣接触的范数最⼩的向量下⾯是⼀个等价推论



其中lambda_m和mu_m为拉格朗⽇常数

e’为



由于范数两个优化变量不太好算，所以引⼊新的变量w以及等式约束







然后得到下⾯这个问题，就是w⼆范数最⼩的时候

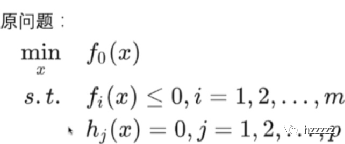

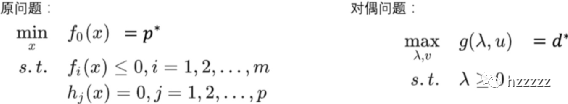

有条件的极值问题（原问题）转换为⽆条件的极值问题（对偶问题） 原问题有⼀个⽬标函数，以及等式约束和不等式约束

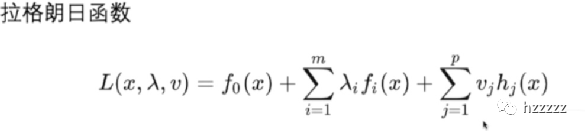

对于原问题得到求出拉格朗⽇函数



通过拉格朗⽇函数就可以把有条件的极值问题（原问题）转换为⽆条件的极值问题

（对偶问题）

接下来把拉格朗⽇函数的lambda 和 nu 看作常量，然后在x定义域内求极⼩值得到对偶函数





原问题的对偶问题就是拉格朗⽇函数取极⼤值的过程





原问题的最优解为p^*，对偶问题的最优解为d^*，有p^* ≥ d^* 成⽴

如果原问题是凸问题，等式成⽴，也就是p^* = d^*，也就是⼀个强对偶问题

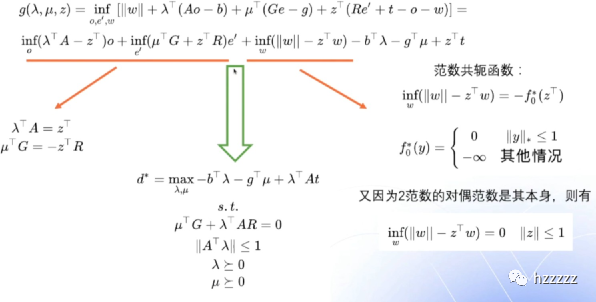

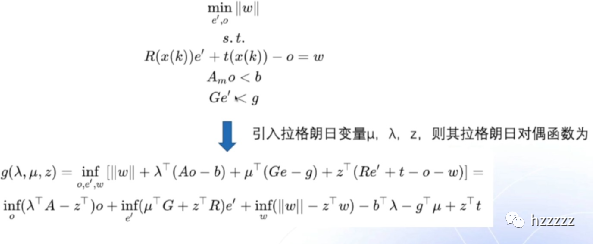

接下来回到研究的问题，三个约束函数，引⼊三个拉格朗⽇乘⼦，求拉格朗⽇对偶函数



g的第⼀项为⽬标函数，后⾯三项是拉格朗⽇乘数乘以约束函数然后求解o’和w的下确界的函数



前两项都是线性函数，要使他们下确界存在，系数就得等于零，得到两个公式

对于第三项，⼜因为范数的共轭函数性质，根据凸优化理论，要么等于0要么-∞，要让下确界存在就得等于0

就剩下后⾯这⼀项了

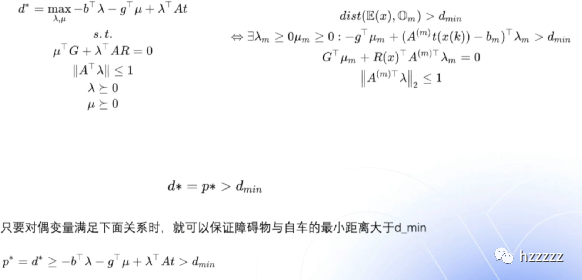

对偶问题的最优解就是原问题的最优解，只要保证d*>d_min，就可以保证原问题

>d_min

也就是取最⼤值的lambda和miu的取值：存在⼀组lambda和miu，使得不等式成⽴就可以

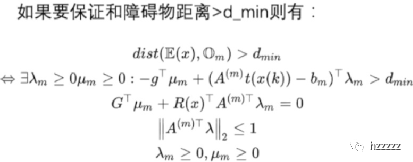

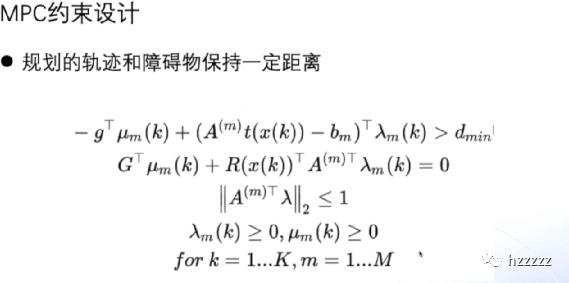

所以在MPC的约束设计中，如果要使得障碍物不碰撞，就要有以下不等式成⽴，作为碰撞约束









另外还需要起点和终点的约束

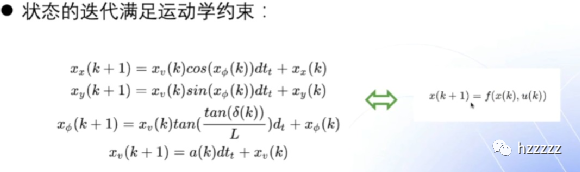

然后每个点要满⾜⻋辆运动学约束，也就是xk+1和xk的关系

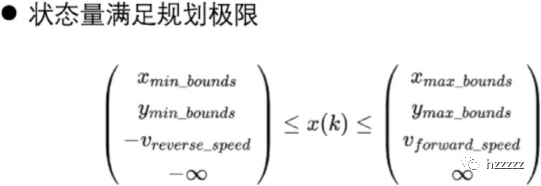

此外还要满⾜规划的极限，速度要在范围内，xy在可⾏驶区域内，航向⾓可以任意取值









输⼊量也在范围内

前轮转⾓和加减速度，此外横摆⾓速度也要满⾜

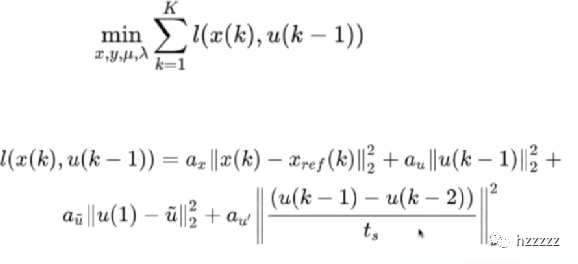

MPC的⽬标函数设计

对预测时域每个状态的xk的损失求和







损失函数的第⼀项就是⻋辆跟踪参考路径的变化舒适性：加速度越⼩越好

帧间连续性：MPC的第⼀个输⼊分量要和当前状态尽可能接近输⼊量变化率尽可能⼩





得到cost函数





⽤⼆范数表⽰每⼀个cost项

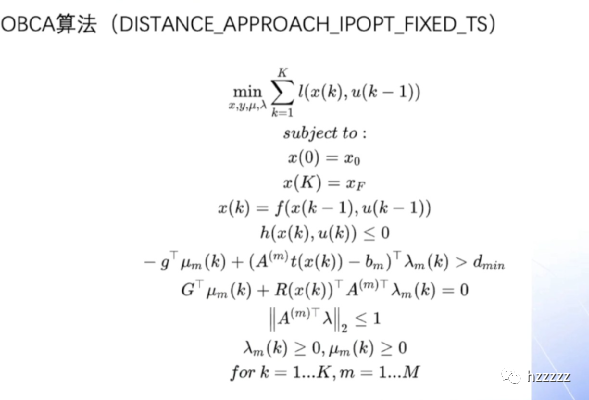

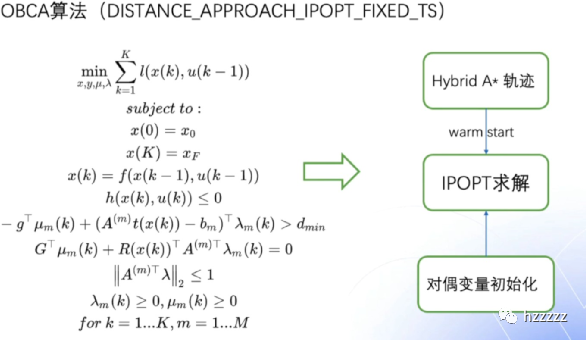

最后OBCA转化为⼀个⾮线性的优化问题





然后使⽤IPOPT进⾏求解

如果有⼀个好的初始解，就可以加快解的速度，所以使⽤混合A*算法的轨迹作为初始解





此外，对偶变量还有⼀个初始解

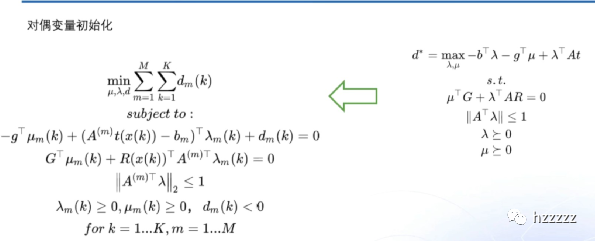

对偶变量的初始化，使⽤碰撞约束的对偶函数优化求解，

根据对偶函数设计，把都偶函数⽤-dmk表⽰，这样就把极⼤值问题转换为极⼩值问题进⾏求解，⽅便带⼊IPOPT

对每个时间k的每个障碍物距离，求和，取最⼩值

求出的⽬标函数最⼩值的mu和lambda，就是对偶变量的初始解的值

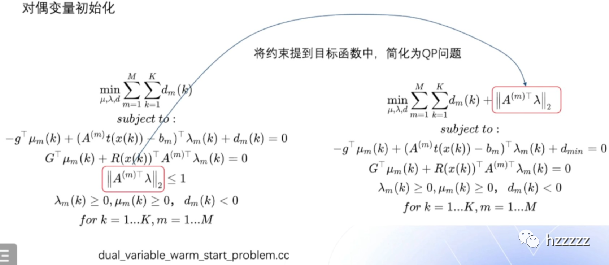

但是经过分析，这⾥⾯约束有⼀个⼆次函数，因此使⽤⾮线性求解器求解，为了提⾼求解效率，Apollo进⾏了⼀个优化，就是把⼆次约束放到约束函数⾥⾯成为软约束， 这样就变成⼆次规划问题，使⽤OSQP求解

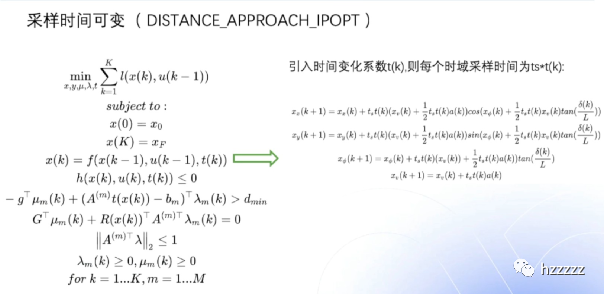

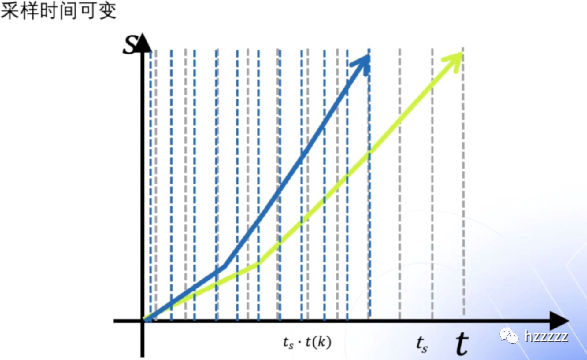

此外还有⼀些衍⽣算法， 第⼀个是采样时间可变，

⽆论如何优化都是在最后时间到达终点，这⾥可以增加⼀个采样时间系数t(k)，从固定的ts变化成ts*t(k)，这样可以缩短时间

​



约束函数替换成了ts*t(k) 约束函数也变化成

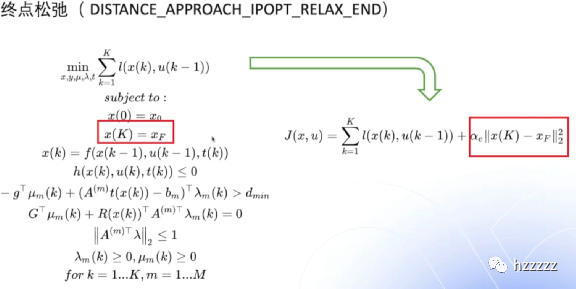

⽬标函数也增加惩罚，希望系数越⼩越好下⾯是终点松弛



终点如果是硬约束会让求解变慢，甚⾄⽆解

到达终点附近也是能满⾜需求的，因此把硬约束转换成软约束，增加到达终点状态的惩罚项，增加松弛



（四）基于DL-IAPS的路径规划算法

虽然OBCA算法很好解决了开放空间规划，但是算法效率和鲁棒性有限

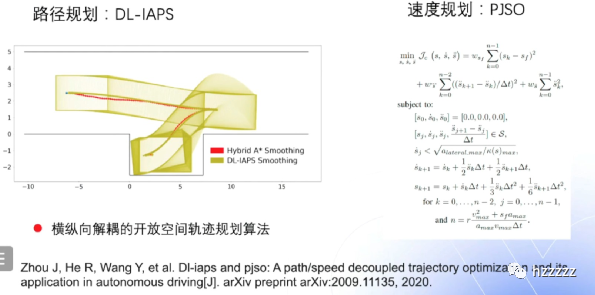

Apollo设计了横纵向解耦的开放空间轨迹规划算法

分段的平滑算法，OBCA整条⼀起平滑，DL-IAPS是把前进倒⻋等分段进⾏平滑，同时保证平滑后的路径不碰撞

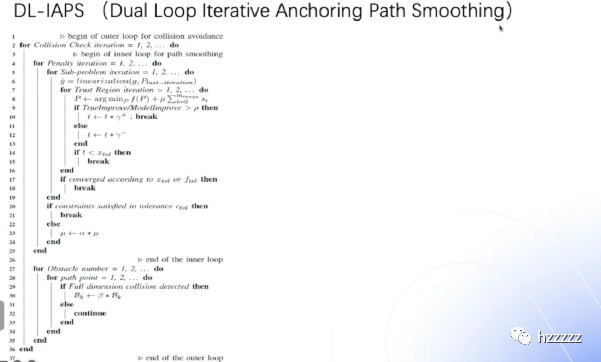

对于速度规划使⽤PJSO算法，也就是分段Jerk Speed Opt DL-IAPS 双循环迭代锚点路径平滑算法

















































外层循环是检测碰撞，内层循环是平滑

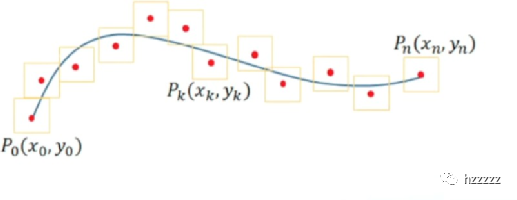

设计了⼀种迭代的⽅法来求解障碍物约束参考对于散点的位置约束



在 DL-IAPS 种使⽤类似⽅法对路径进⾏平滑，

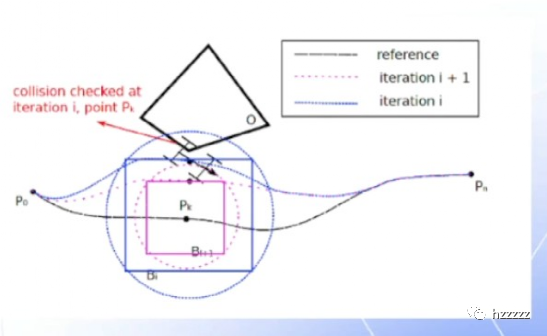

平滑结果后将和障碍物进⾏碰撞检查，如果检测发⽣碰撞，就把碰撞的参考点调⼩矩形块的⼤⼩重新进⾏下⼀次平滑。不断迭代直到满⾜碰撞约束为⽌。

参考线平滑算法中，考虑了曲率约束，但是是⾮线性的



参考线平滑点的数量多，对实时性要求⾼，所以不考虑曲率约束

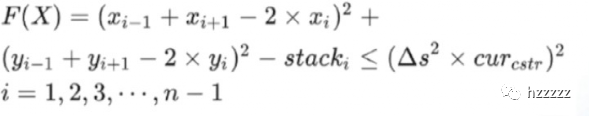

但是在开放规划中，本⾝曲率是⽐较⾼的，所以必须要考虑曲率约束采⽤了⼀种序列⼆次规划

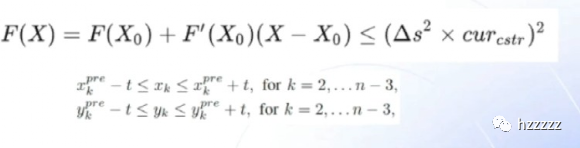

对约束函数进⾏线性化，保留⼀次项得到下⾯的式⼦

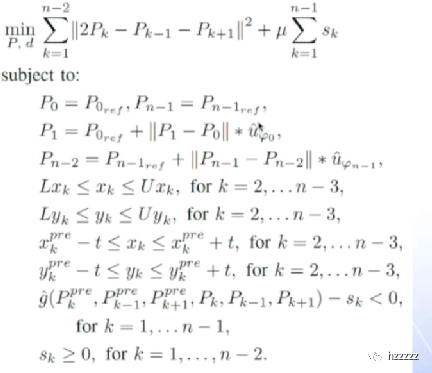

使⽤上轮迭代结果，同时对优化点增加可信区间约束优化问题简化成⼆次规划问题

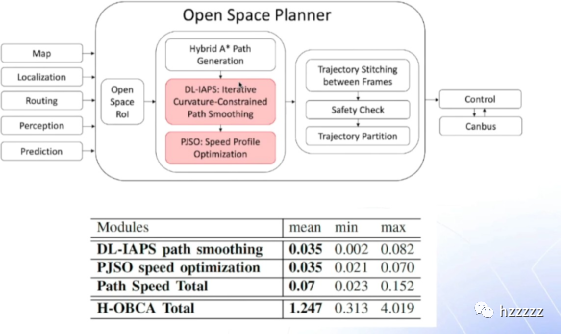

算法整体架构如下









（五）开放空间规划算法实践
