电阻的作用、应用电路及应用场景深度解析

        在之前的硬件认知学习专栏中，讲解的东西都是些基础知识，也只是为了有一个大概的了解和认知，现在准备对其再进行深入讲解学习下，把之前粗略提过的再详细说下。

一、电阻的核心作用

        电阻是电子电路中最基础的无源元件，其核心功能是限制电流、分配电压、调节信号，并参与能量转换、噪声抑制、阻抗匹配等。以下是电阻在电路中的具体作用分类。

二、电阻的 6大核心作用与典型电路

1. 限流保护

        原理：通过欧姆定律，限制电路中的电流，防止元件过载。

        典型电路：

                LED限流电路：

（例如：5V电源驱动红色LED  ，，则 ）

                电源输入保护：在电源入口串联电阻（如0.1Ω），配合保险丝实现过流保护。

2. 分压网络

        原理：通过串联电阻分配电压，调节信号幅度。

        典型电路：

                电压参考电路：

                        应用：为ADC、比较器提供可调参考电压。

                传感器信号调理：将传感器输出（如热敏电阻）转换为ADC可读范围。

3. 上拉/下拉电阻

        原理：确保数字信号在无驱动时保持确定电平。

        典型电路：

                I²C总线：SCL/SDA线接4.7kΩ上拉电阻，防止信号悬空，若不上拉，输出结果为不定态，无法识别。

                按键输入：按键未按下时，MCU输入引脚通过10kΩ电阻接地（下拉），按下时接高电平。

4. 滤波与信号调理

        原理：与电容、电感组合，构建滤波网络。

        典型电路：

                RC低通滤波：

                        应用：滤除高频噪声（如开关电源纹波）。

                运放反馈网络：设置增益（反相放大器）。

5. 阻抗匹配

        原理：调整信号源与负载的阻抗，减少反射。

        典型电路：

                射频天线匹配：通过π型网络（电阻+电容/电感）匹配50Ω阻抗。

                高速数字线终端电阻：在PCB走线末端并联22Ω电阻，抑制信号反射。

6. 能量耗散与负载

        原理：将电能转换为热能，模拟实际负载。

        典型电路：

                电源负载测试：并联大功率电阻（如水泥电阻）测试电源带载能力。

                信号发生器负载：在输出端接50Ω电阻匹配传输线特性。

三、电阻的9大应用场景

1. 电源管理

        电流检测：串联毫欧级电阻（如0.01Ω），配合差分放大器测量电流。

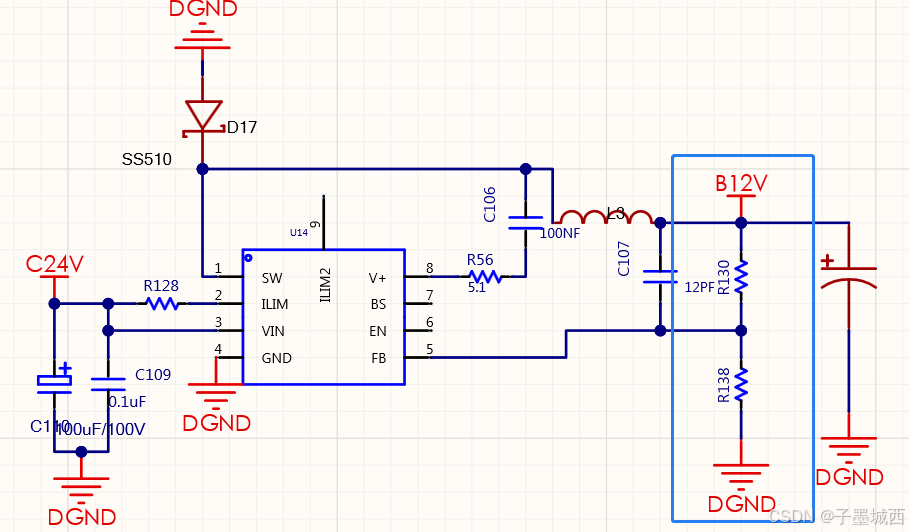

        电压反馈：

                在DC-DC转换器中，分压电阻设置输出电压（如  。

2. 模拟信号处理

        传感器接口：热敏电阻（NTC）分压电路转换为温度信号。

        信号衰减：音频电路中用电阻网络调节音量。

3. 数字电路

        逻辑电平转换：分压电阻将5V信号降至3.3V。

        总线终端：CAN总线两端接120Ω电阻抑制反射。

4. 射频与高速电路

        阻抗匹配：在PCB传输线末端接电阻匹配特性阻抗（如USB差分对90Ω）。

        衰减器：π型/T型电阻网络实现固定信号衰减（如20dB）。

5. 功率电子

        缓冲电路：在IGBT/MOSFET开关管两端并联RC吸收网络（如10Ω + 100nF），抑制电压尖峰。

        均流电阻：在并联的LED灯串中串联小电阻（如0.5Ω），平衡电流。

6. 保护电路

        ESD保护：在信号线串联22Ω电阻，限制静电放电电流。

        浪涌抑制：与TVS二极管配合，吸收瞬态能量。

7. 精密测量

        参考电阻：高精度电阻（如0.01%金属箔电阻）用于电桥测量。

        校准电路：可调电阻（电位器）校准传感器零点。

8. 验证

        验证电路：用于开发实验阶段，通过焊接与否，达到控制测试某些电路的通断。

9. 跳线

        跳线电路：用于复杂电路中，方便走线布线。

四、电阻选型关键参数

参数	说明	典型场景
阻值	根据电路需求计算（如分压比、限流值）	所有电路
功率	，需留1.5~2倍余量	电源限流、功率负载
精度	普通±5%，精密±0.1%	传感器、测量仪器
温度系数（TCR）	低温漂电阻（如±25ppm/℃）用于温敏环境	高精度基准源
频率特性	高频电路选薄膜电阻（寄生电感小）	射频、高速数字电路
封装	贴片（0402/0603）、直插（AXIAL）、功率型（TO-220）	不同功率与空间需求

五、特殊功能电阻

1. NTC/PTC热敏电阻

        NTC：温度↑ → 阻值↓，用于温度补偿（如浪涌电流抑制）。

        PTC：温度↑ → 阻值↑，用于过流保护（如自恢复保险丝）。

2. 压敏电阻（Varistor）

        功能：电压超过阈值时阻值骤降，吸收浪涌能量。

        应用：电源入口防雷击（如14D471K，470V钳位电压）。

3. 光敏电阻（LDR）

        功能：光照强度↑ → 阻值↓，用于光控开关（如自动路灯）。

六、电阻使用中的常见问题与解决

1. 发热问题

        原因：功率超限或散热不足。

        解决：选更大封装电阻（如2512贴片），或并联多颗电阻分担功率。

2. 噪声干扰

        原因：碳膜电阻热噪声大。

        解决：高精度场合选金属膜电阻。

3. 高频性能差

        原因：寄生电感（绕线电阻）或电容影响。

        解决：选高频电阻（如薄膜电阻），或优化PCB布局。

七、总结

        电阻作为电子设计的基石，其应用贯穿电源、信号、控制、保护全链路：

        基础作用：限流、分压、滤波、匹配。

        高阶应用：精密测量、射频调谐、功率控制。

        选型核心：阻值、功率、精度、频率特性。
