如何用World MaChine 和 GloberMapper 制作地形

1.首先需要高程图和卫星影像图的tif文件。

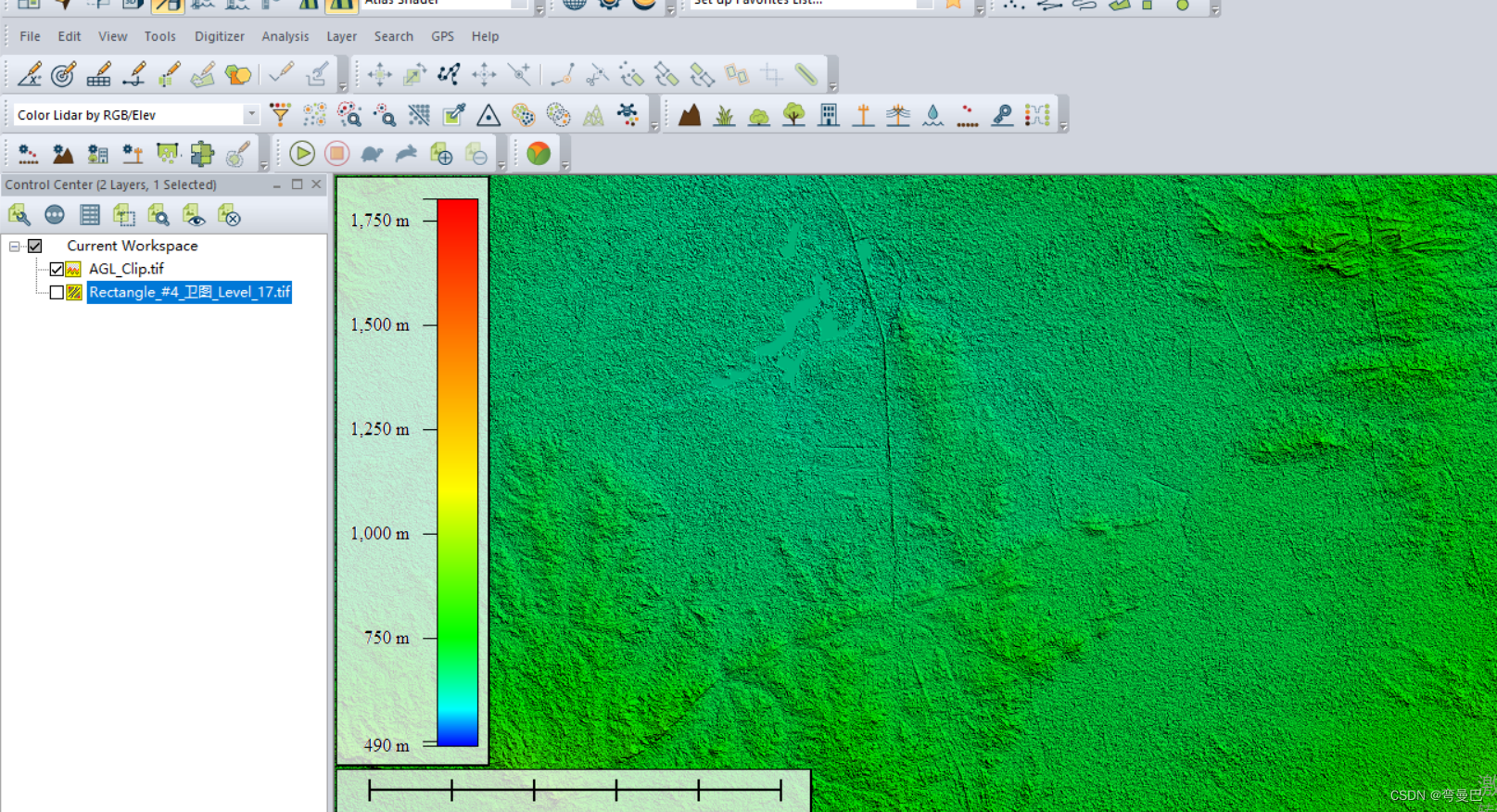

2.选择高程图的tif,并选择用Elevetion Grid导出

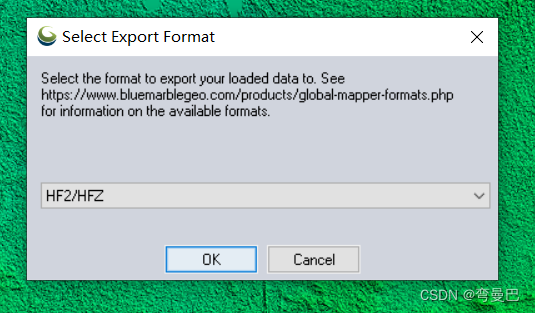

3.选择HF2格式

4.

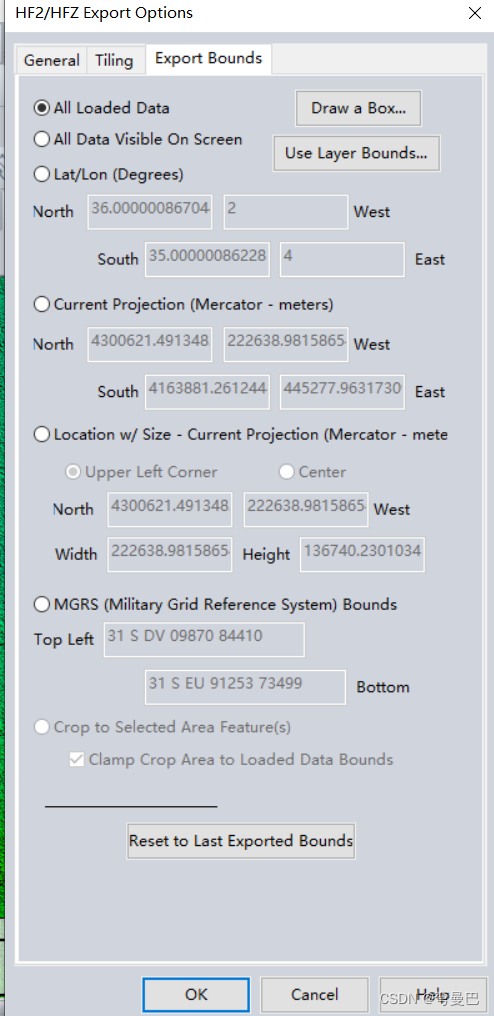

前两个个选项，设置格式和分割的个数,在Export Bounds里设置你想截取的区域就可以了。

有可以画方框的Draw a Box。也有通过设置经纬度的方式，可以用度数，也可以用米数。 点击OK导出hfz文件。

5.把hfz导入到指定文件夹后，再将它导入World Machine 变为R16文件来，作为地形导入。

首先你通过面积算出长宽来计算出宽和高（km）。也可以通过Export Bounds来通过width,Height换算。

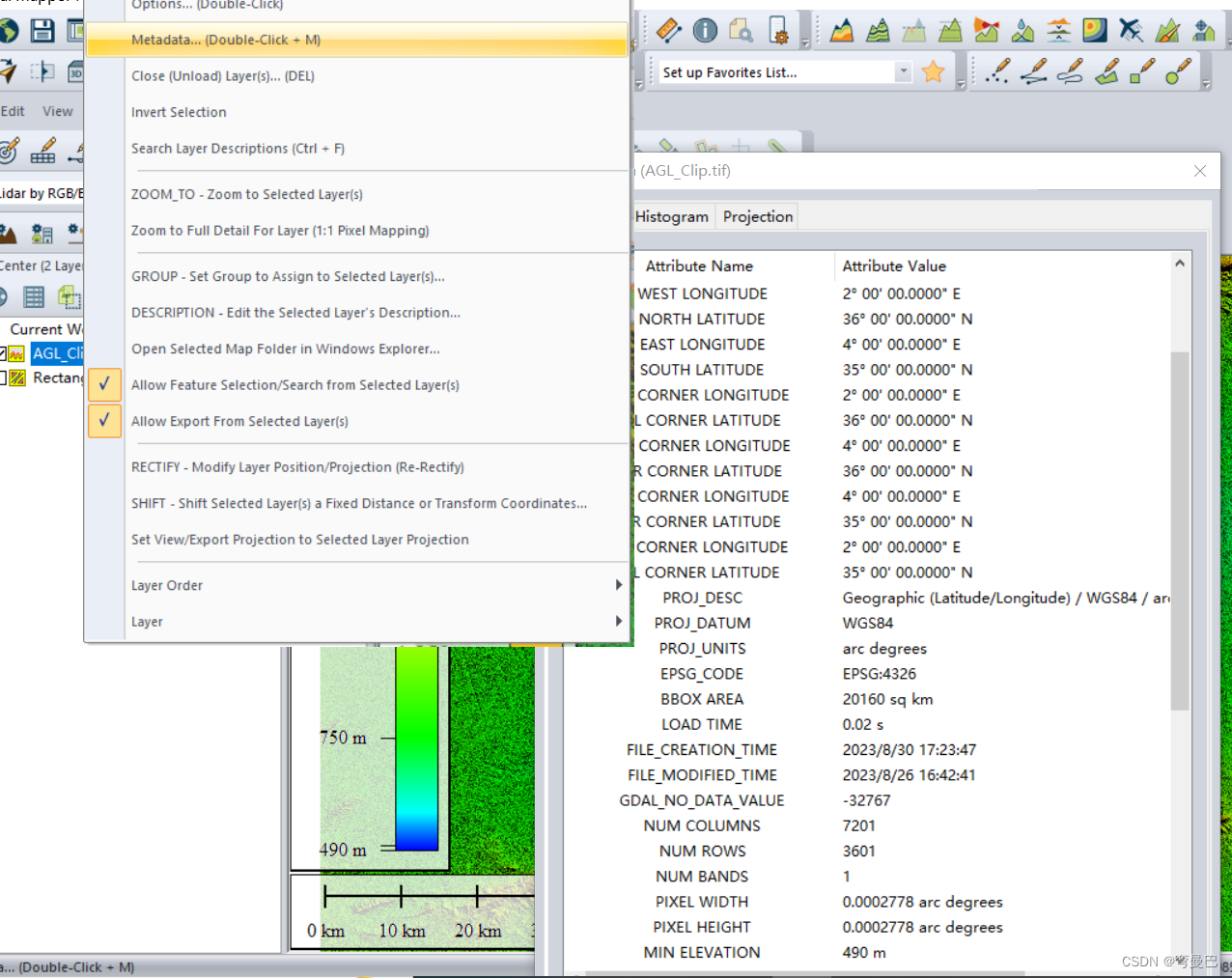

面积则可以通过上面提到的Globel Mapper里的Metadata数据里的BBOX AREARE来获得。这里建议正方形好算一些。当然长方形也可以，如果知道长，宽的比例的话也能算。(这里还是建议能用正方形,最好会减少渲染时消耗的性能)

6.然后导出hfz文件。再用World Machine对文件进行处理。

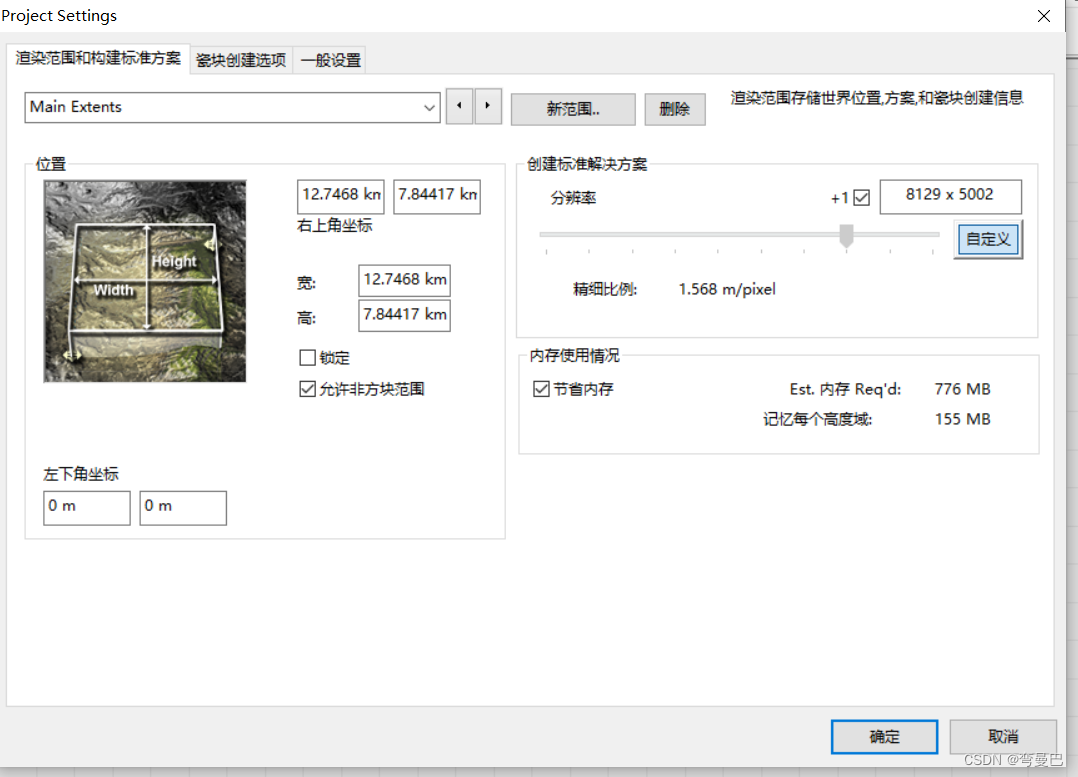

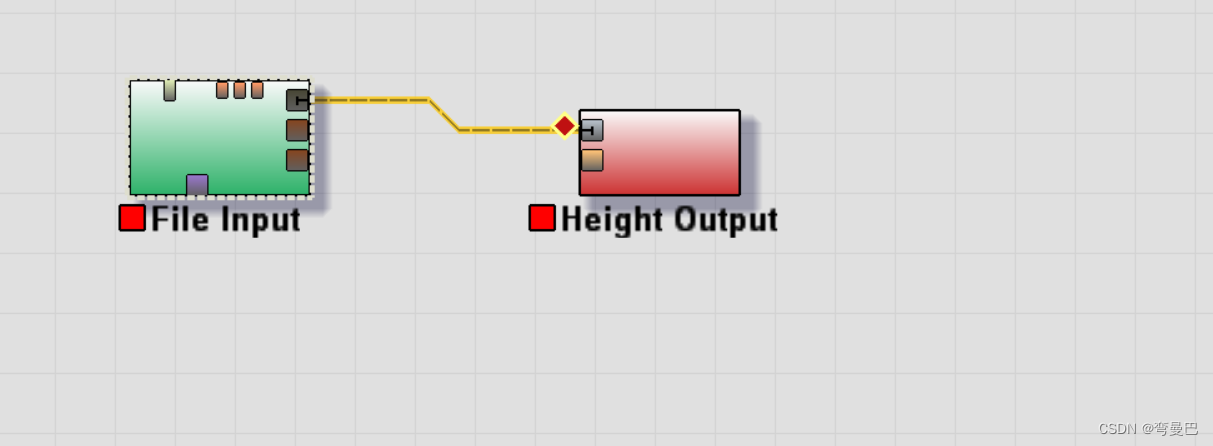

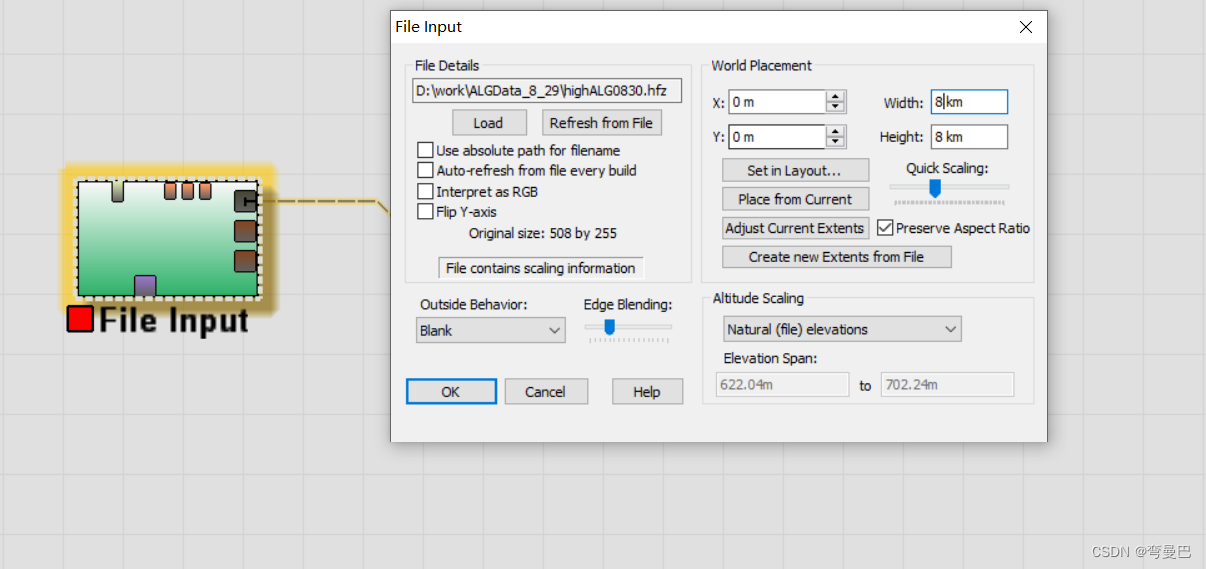

设置好输入,在宽高的这里 和计算的保持一致.

设置好输出

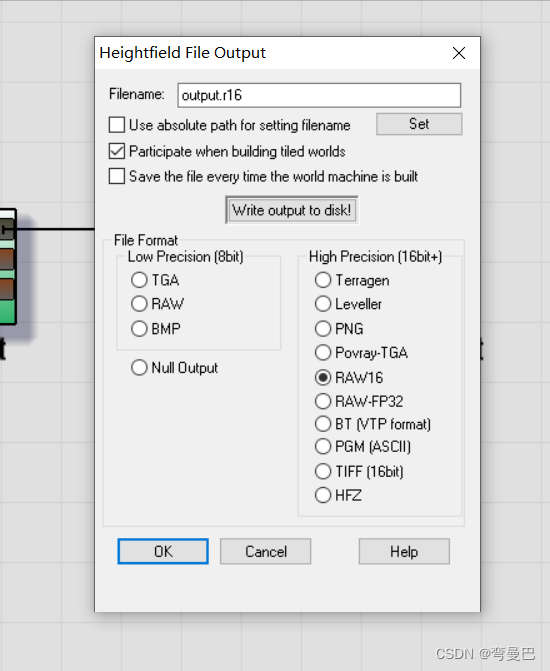

输入和格式都进行处理后，再导入数据，导出数据设置为r16格式,点击Write Output  to disk。

7.导出的数据r16，设置好陆地的块数规格component。数据要根据UE陆地边长分辨率，调整landscape整体的缩放大小。算法如下：

先换算为厘米

（实际地形边长）12.7468*1000*100 / UE陆地边长分辨率 = scale 大小

二.接下来我们就要处理，卫星图变为贴图。其实原理很简单，将一块大的卫星tif图，切成和component块数规格一样的，在调整贴图tif的大小。

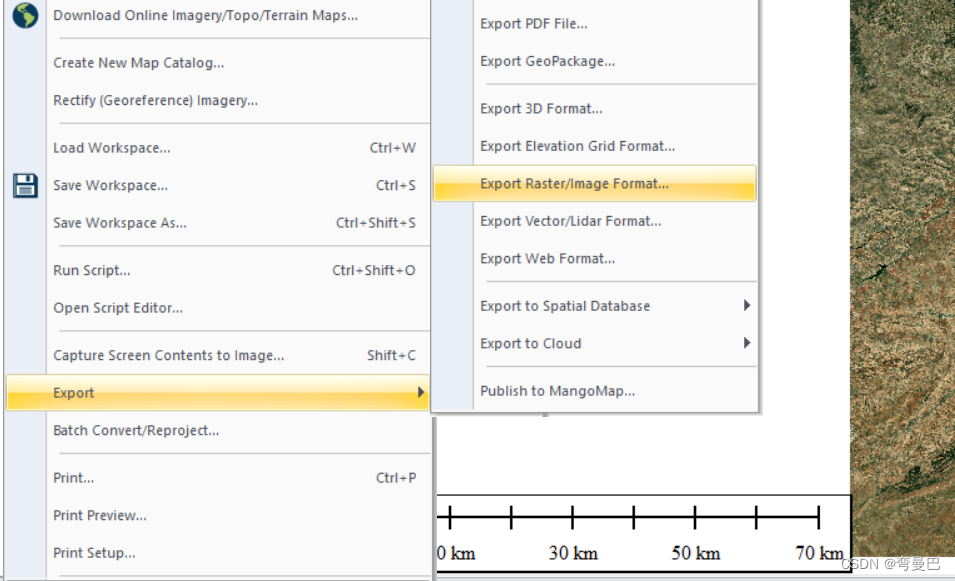

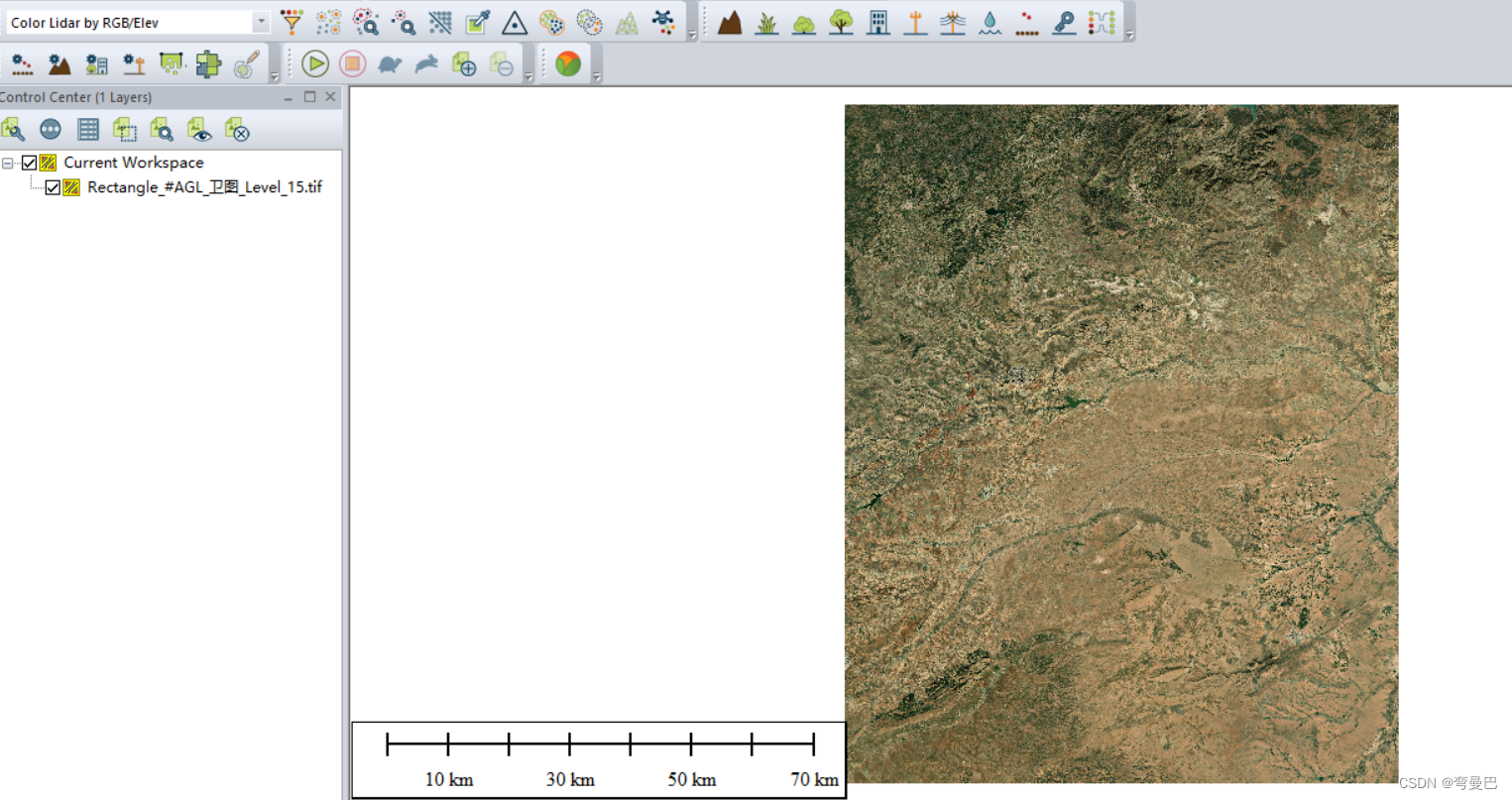

1.这里用的也是Globle Mapper来切tif，并把它切成png图片。

2.这里调整一下，贴图设置。

图片格式

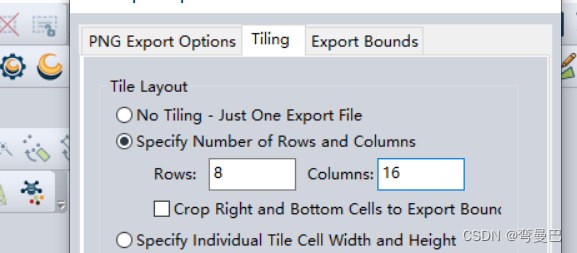

分割的块数，与地形保持一致

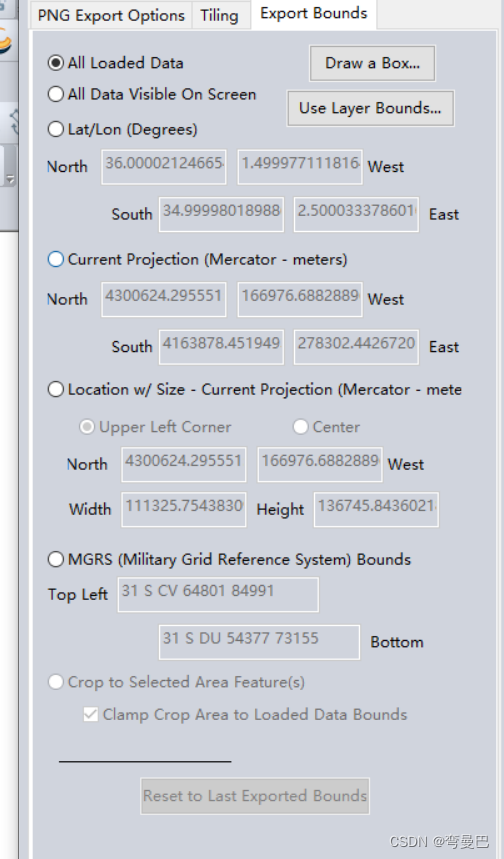

边界设置： 可以通过DrwaaBox自己画，也可以通过经纬度，或者从左上角的米数多少的来画正方形。

应该要确保和高程度图的截取画面一致，这样才能贴上。

三.调整UV进行粘贴

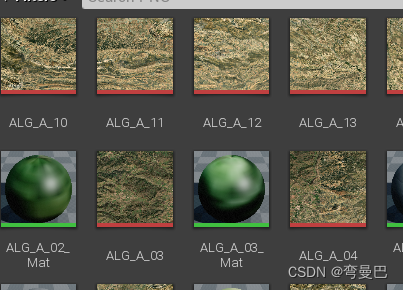

1.将这些贴图导入引擎中，生成材质球。

2.在材质球里，用coordinate结点来调整UV。最好是先放（一排一列，一排二列，二排一列）A01，A02,B01的材质，再进行UV对比调整，保证没有很明显的缝隙。这里建议调整为TOP模式下，landscape 模式下 select。

3.剩下的就是贴材质的体力活了。
