#使用记录#

对于Quartus的安装步骤这里不再进行讲解，modelsim的安装步骤后续文章会进行讲解，这里也就不过多说明。言归正传，现在来开始我们的使用教程：

一、工程创建

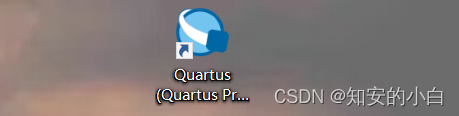

1、首先点击打开Quartus软件，博主这里使用的是22版本的，其他版本的步骤也基本一样。

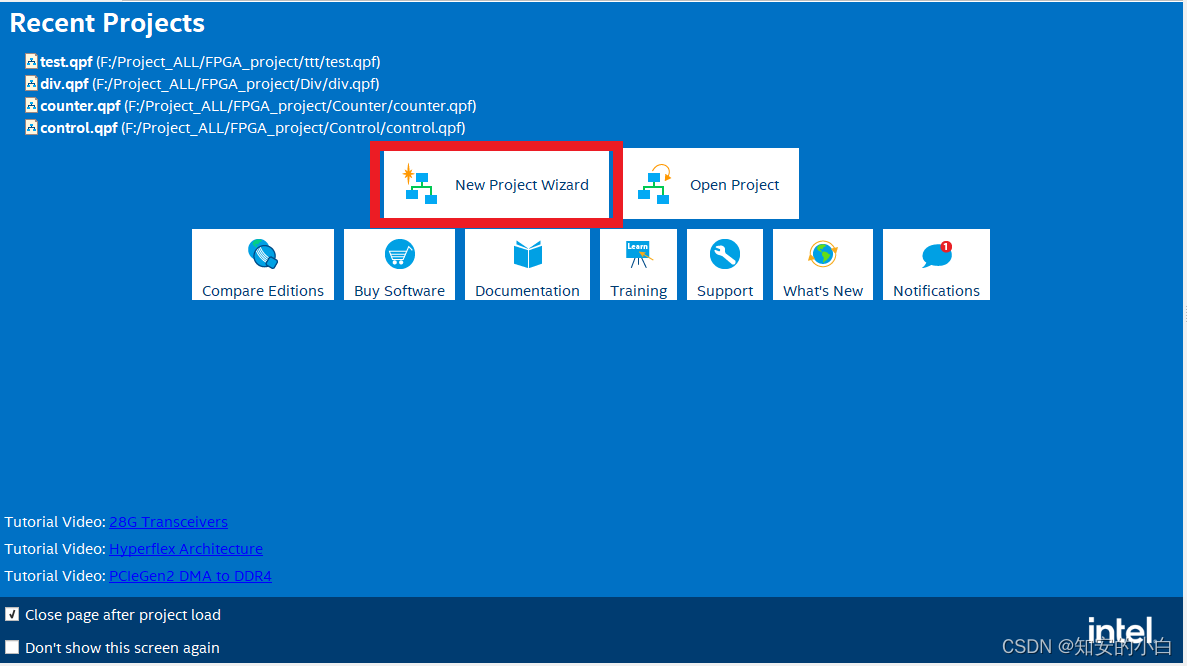

2、我们可以看到如下界面，点击新建工程

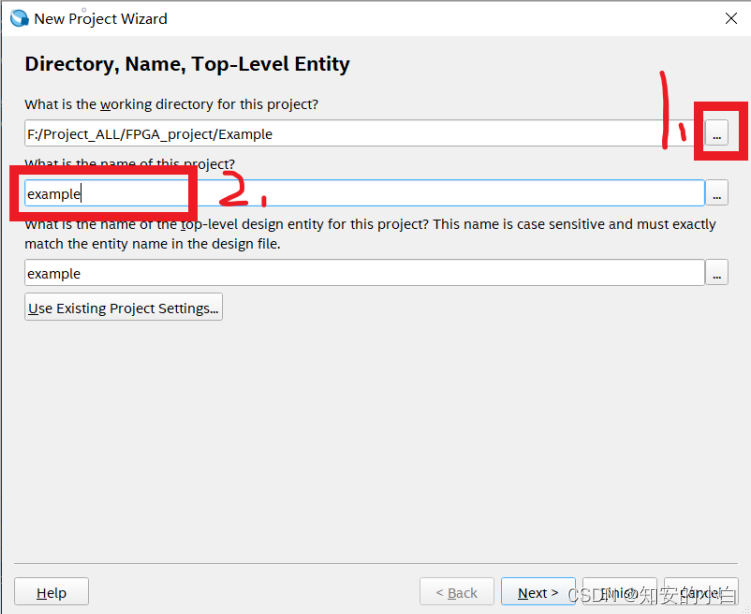

3、首先点击浏览，选择工程文件存放位置，然后修改工程名称，然后点击下方NEXT继续下一步

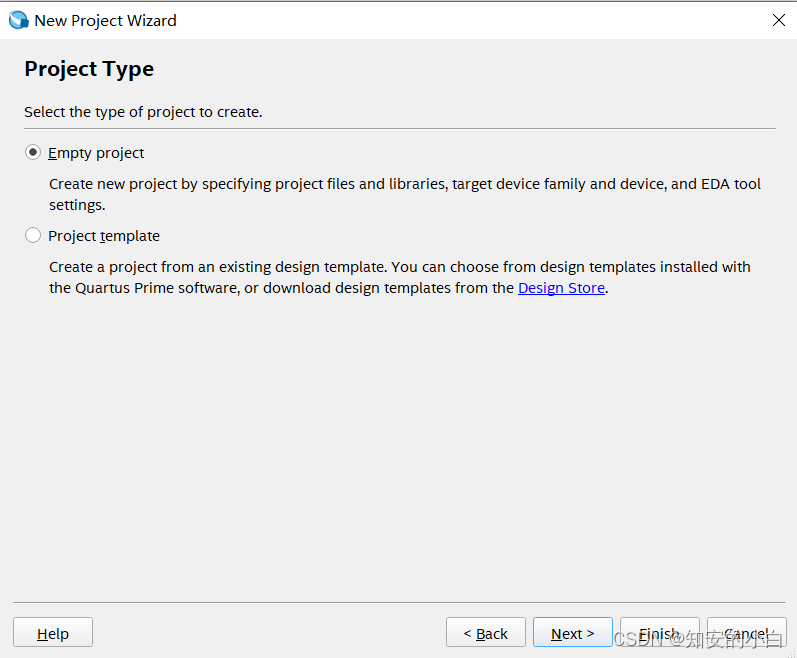

4、这不用管它直接默认选择空工程，然后点击NEXT

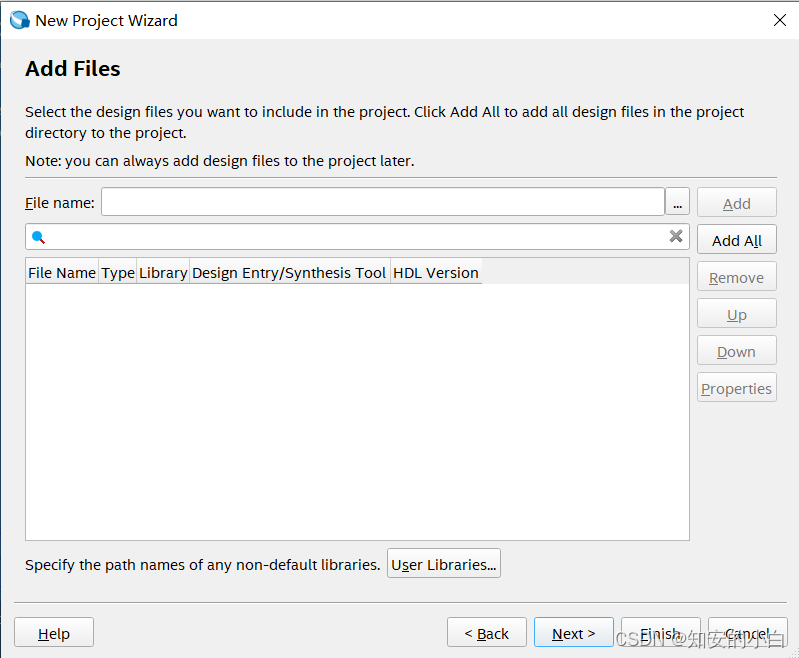

5、这里是添加文件，因为我们没有需要添加的，所以也不需要管，点击NEXT进入下一步就行

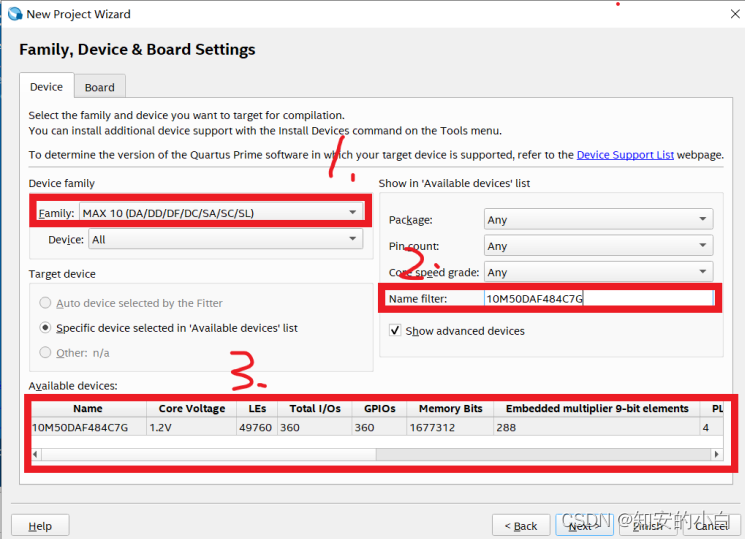

6、这里首先点击选择你需要的芯片的芯片包，然后再输入对应的芯片，最后在下面即可看到芯片，然后点击NEXT进入下一步

7、这里点击选择仿真方式以及编写程序使用的语言，选择完成点击NEXT进入下一步

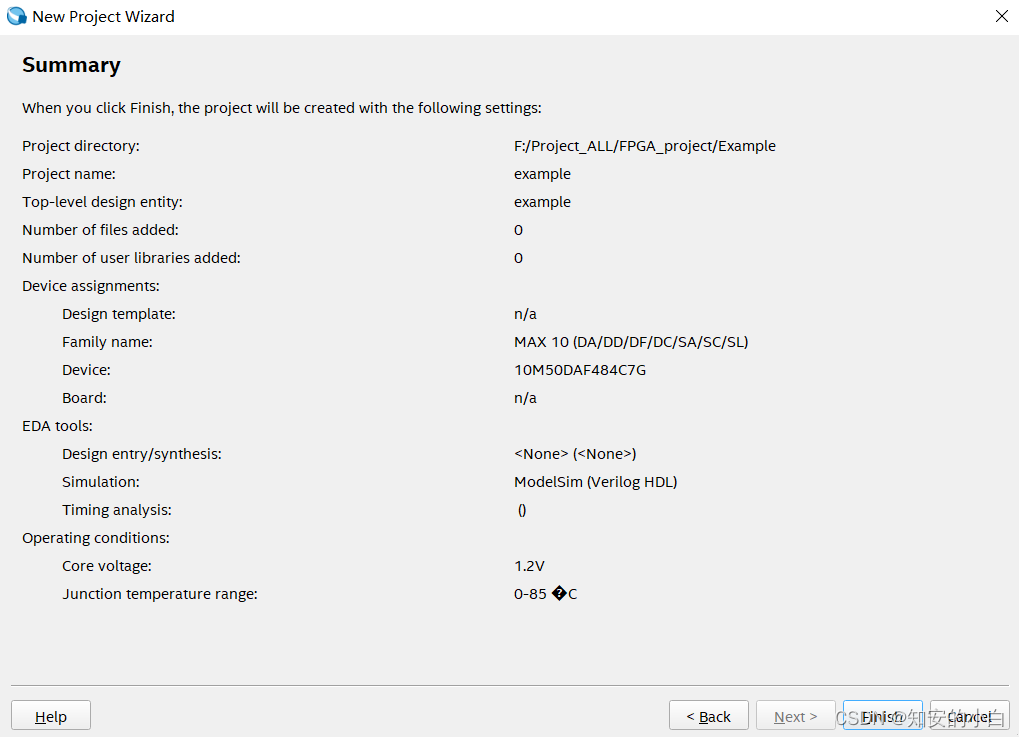

8、点击Finish，工程创建就完成了

二、简单代码编写及下载

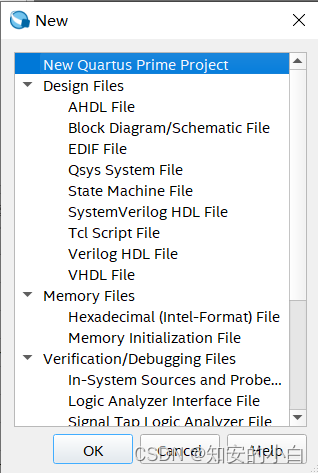

1、点击左上角File-->New新建，出现如下界面，选择你的文件类型，原理图输入就选择Block Diagram/Schematic File，我们这里使用代码输入，并且是Verilog HDL语言，所以选择Verilog HDL File然后点击OK。

2、再出现的界面输入代码，这里是一个测试代码，可以复制使用：

module example(


      input       clk,
	   input       rst_n,
		input       data,

		output      pos_edge,    //上升沿
		output      neg_edge,    //下降沿
		output      data_edge,  //数据边沿

		output reg     [1:0]   D
);

//设置两个寄存器，实现前后电平状态的寄存
//相当于对dat_i 打两拍

	always @(posedge clk or negedge rst_n)begin
	    if(rst_n == 1'b0)begin
	        D <= 2'b00;
	    end
	    else begin
	        D <= {D[0], data};  	//D[1]表示前一状态，D[0]表示后一状态（新数据）
	    end
	end

//组合逻辑进行边沿检测

	assign  pos_edge = ~D[1] & D[0];
	assign  neg_edge = D[1] & ~D[0];
	assign  data_edge = pos_edge | neg_edge;

endmodule

3、点击如下按钮编译程序

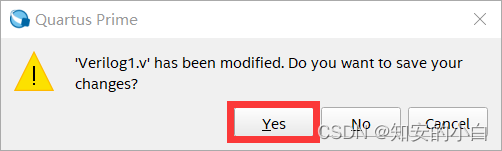

4、出现如下界面，点击Yes保存文件

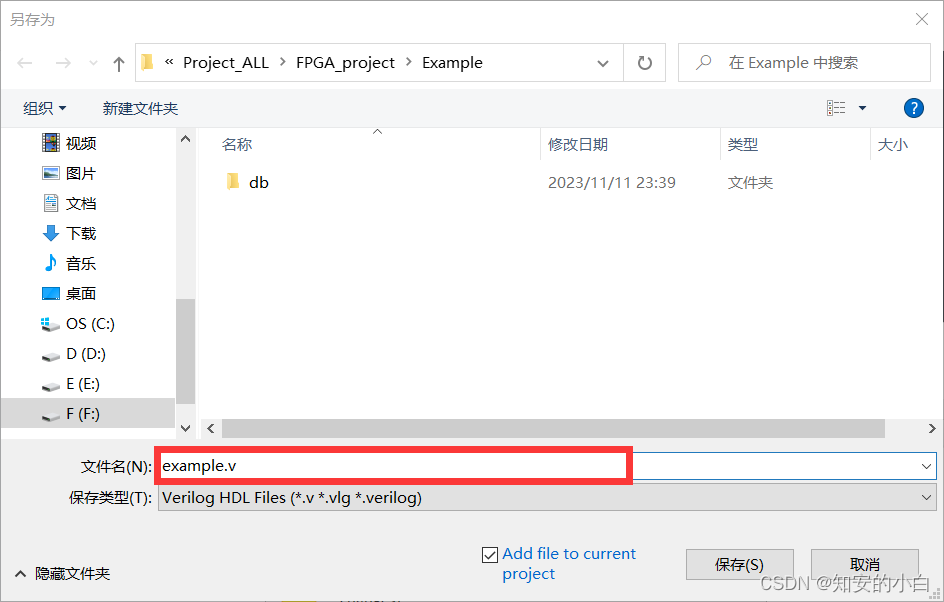

5、这里保存的名字和前面的module名称一样，否则会报错

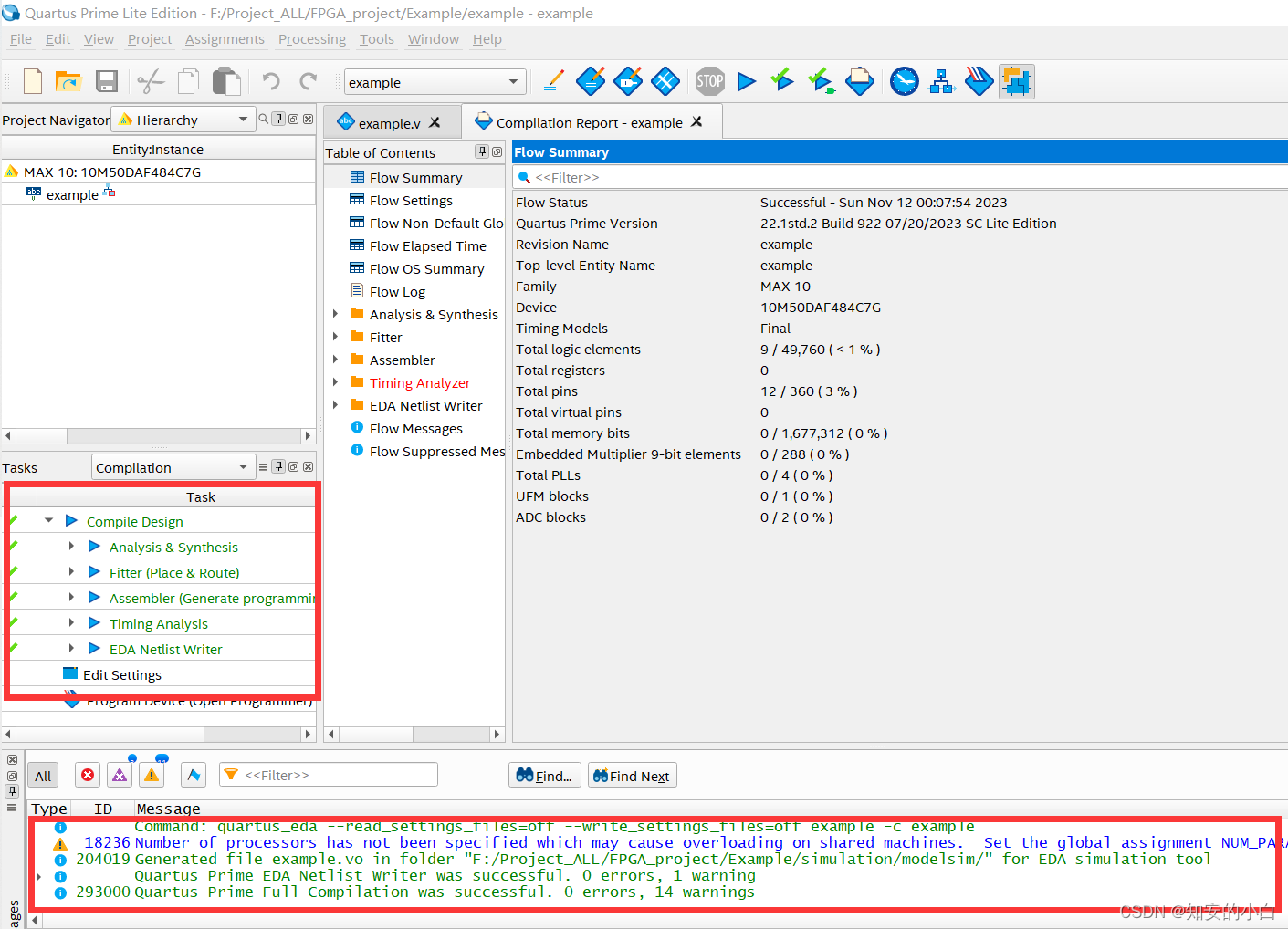

6、看到如下结果就是编译正常，没有问题

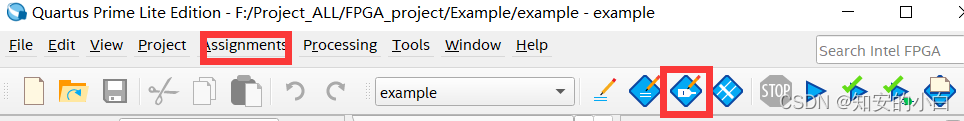

7、然后是绑定引脚，有两种方式可以点击上方Assignments再选择Pin Planner或者点击如图右边的按钮进行绑定，绑定结束再进行一次编译，没有出问题接下来就是下载程序到开发板

8、选择Tools下面的programmer，或者下图按钮

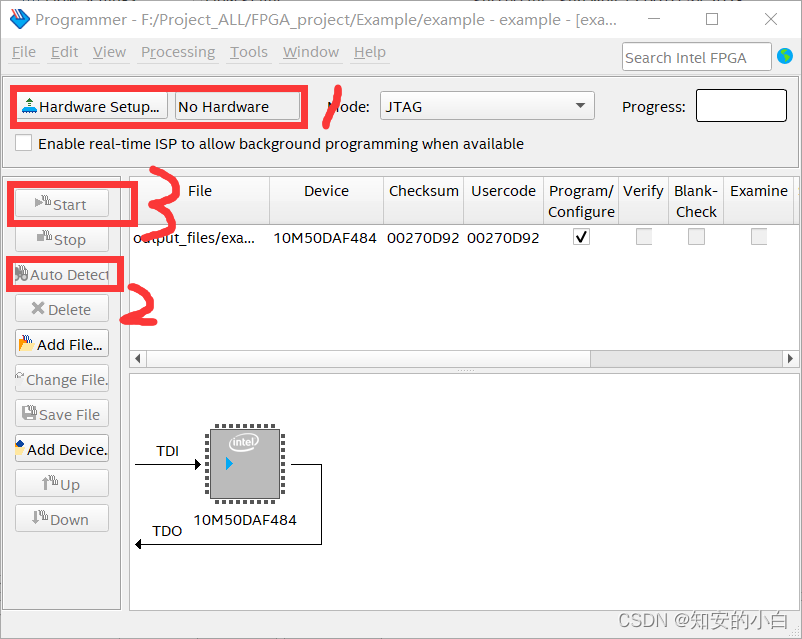

9、先点击下图1位置选择硬件连接，然后点击Auto Detect进行自动检测，做后点击Start等待上方Progress下载完成即可在开发板看到对应效果。

三、与Modelsim进行联合仿真

1、点击Processing-->Start-->Start test bench template writer，这时我们的文件夹之下已经有了一个example.vt文件

2、对刚才生成的文件进行修改（可以直接复制下面代码，注意名称），然后在编译一次

`timescale 1ns/1ns

module example_tb;
   reg        clk;
	reg        rst_n;
	reg        data;

	wire       pos_edge;
   wire       neg_edge;
   wire       data_edge;
	wire [1:0] D;


  example   u1(
      .clk(clk),
      .rst_n(rst_n),
      .data(data),

      .pos_edge(pos_edge),
      .neg_edge(neg_edge),
      .data_edge(data_edge),
		.D(D)
 );

 //产生时钟激励
 initial  clk = 1;
 always #10  clk = ~clk;


 //输入激励
 initial  begin
      rst_n=0;
		data=0;
      #100;
      rst_n = 1;
		#50
      data=1;
      #201;
      data=0;
      #201;
      data=1;
      #101;
      data=0;
      #200;
      $stop;

 end

 endmodule

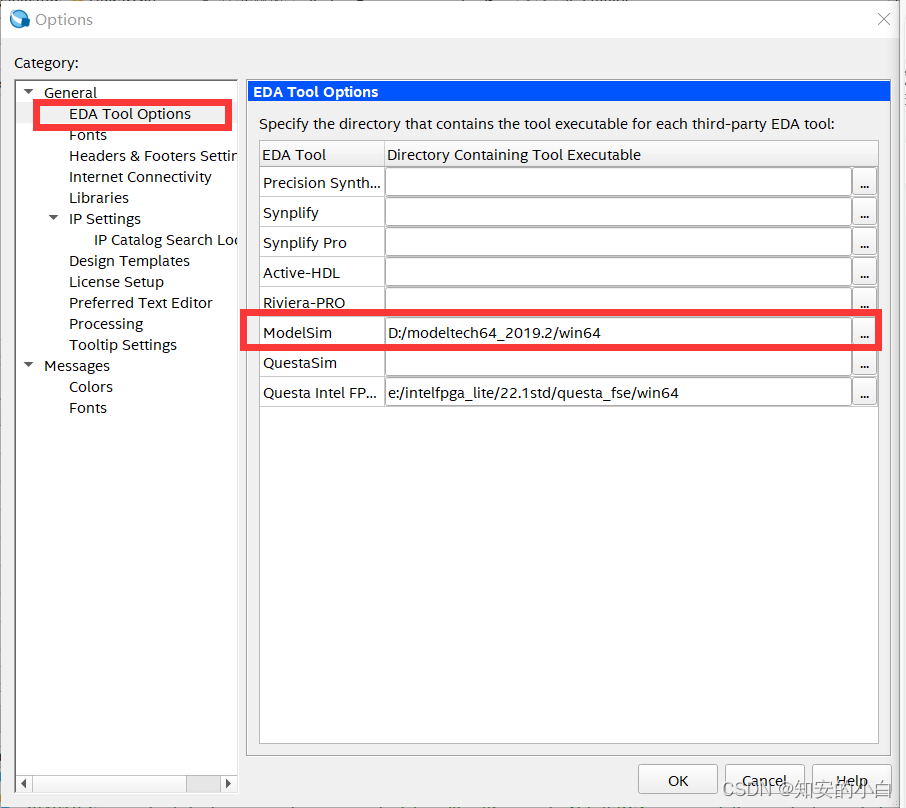

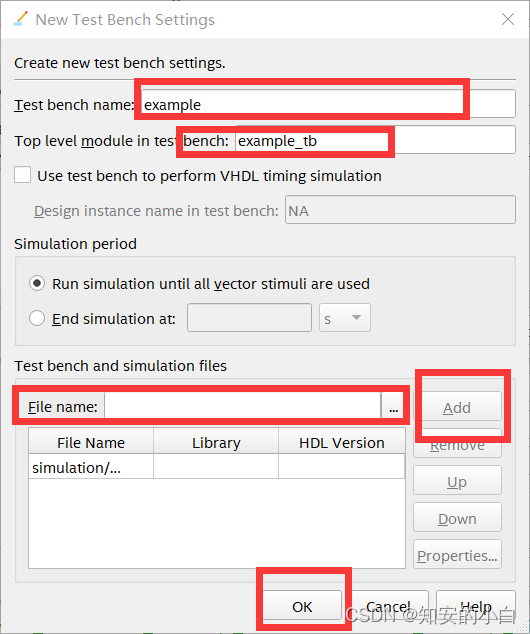

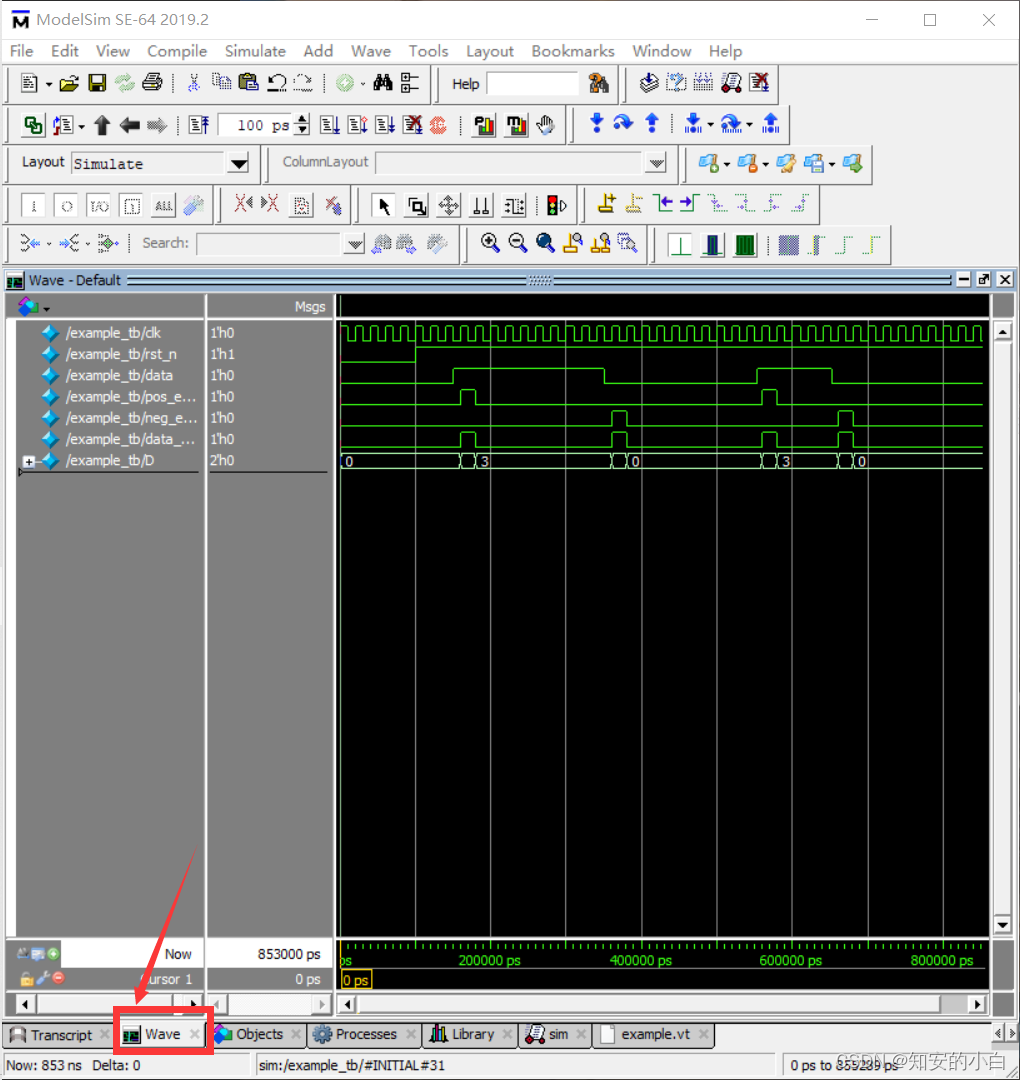

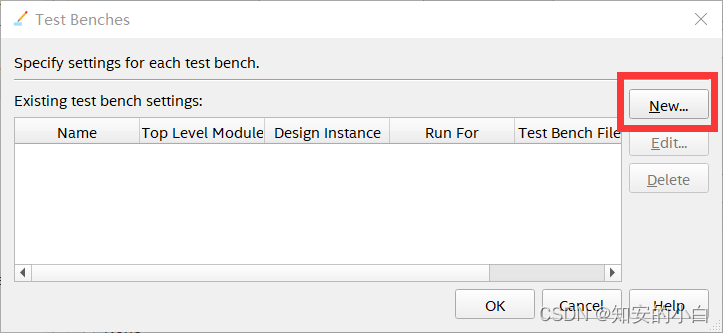

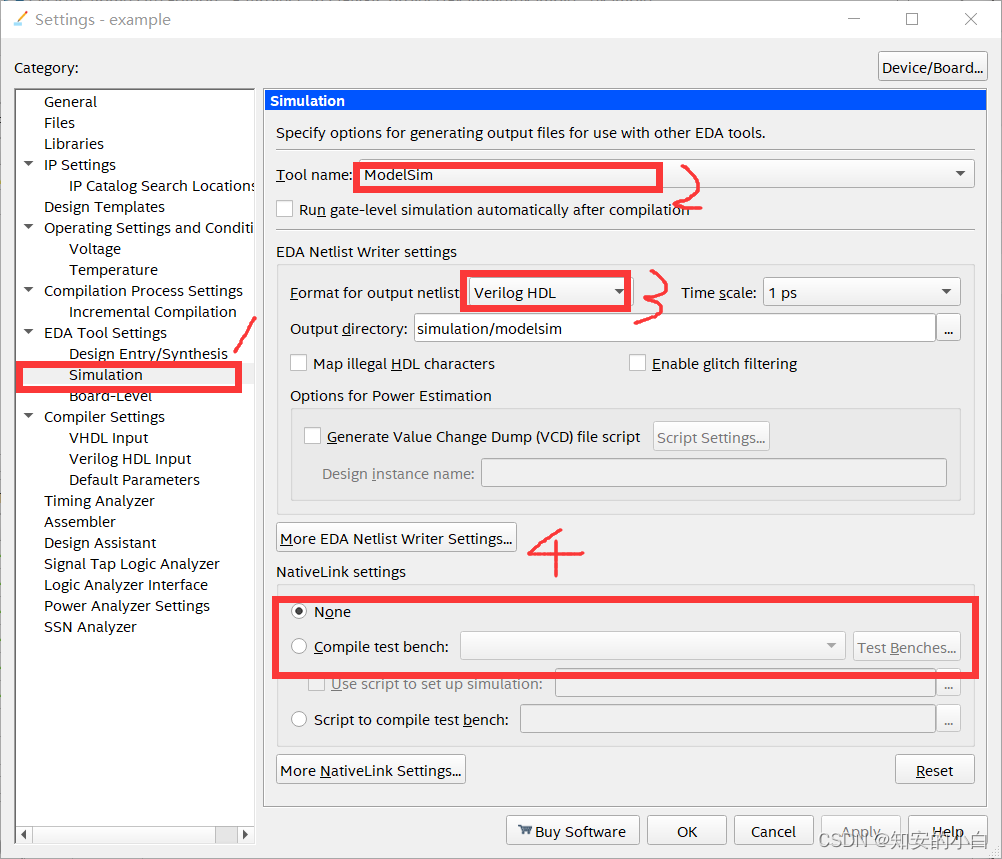

3、现在设置仿真，点击Tools-->Options-->EDA ToolsOptions选项，点击浏览Modelsim安装目录下的Win64或者Win32
