Unity中UGUI事件系统（一）

Unity中UGUI事件系统是一个核心组件，它负责处理用户输入事件并将其传递给相应的UI元素。以下是关于UGUI事件系统的详细概述：

一、事件系统概述

• 定义：事件系统是一个根据输入（如鼠标、键盘、触摸等）将消息发送给对象的系统。

• 核心组件：事件系统主要由三个组件协同完成，即Event System、Input Module和Raycaster。

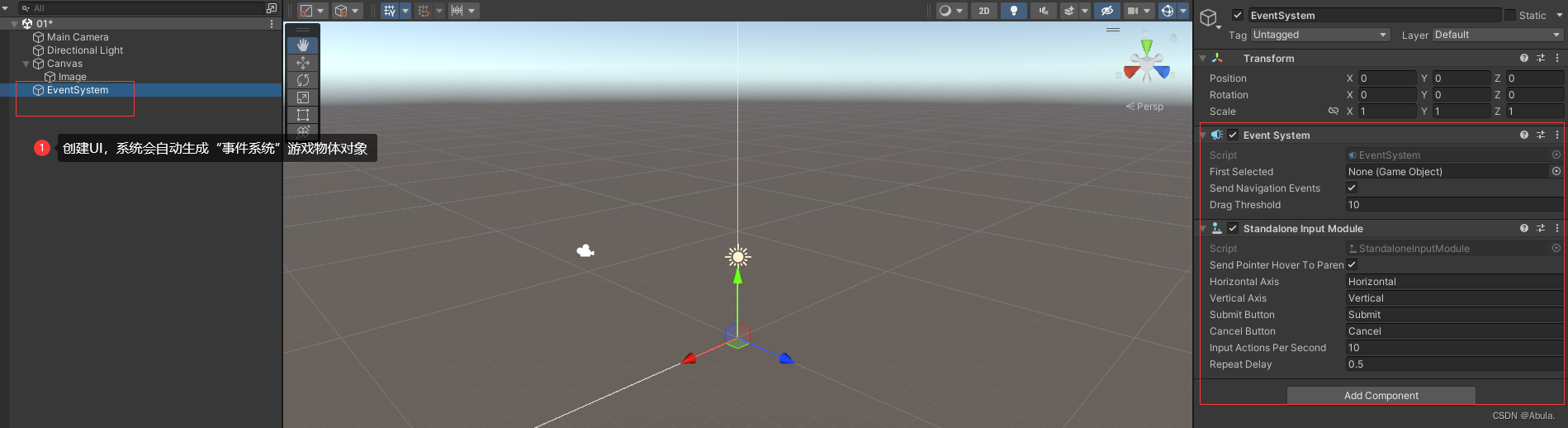

+ `Event System`：主要用来管理当前处于选中状态的游戏对象、当前正在使用的输入模块和射线发射器。
+ `Input Module`：主要用来处理输入、管理事件状态、将事件发送给场景中的对象。

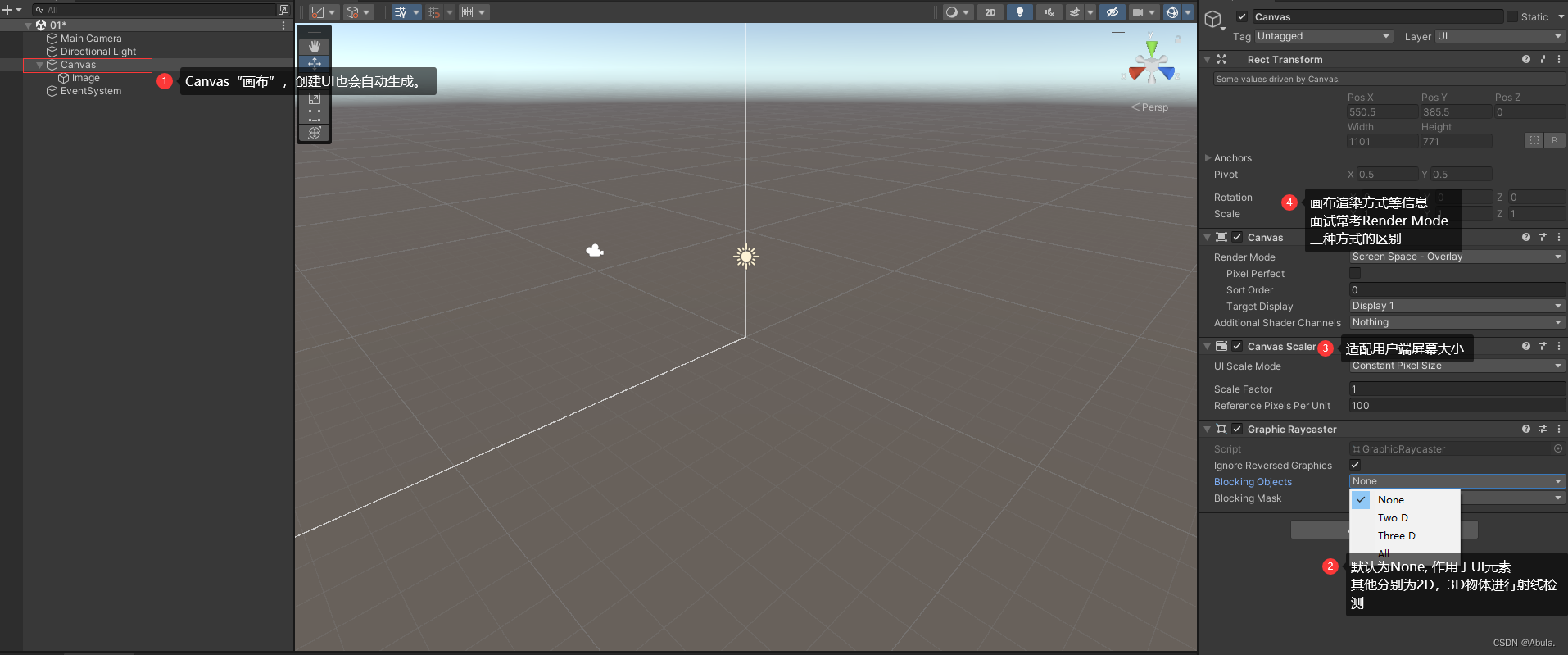

+ `Raycaster`：用于确定鼠标指针位于哪个对象上方。Unity默认提供了三种射线发射器，分别是`Graphic Raycaster`（用于UI元素）、`Physics 2D Raycaster`（用于2D物理元素）和`Physics Raycaster`（用于3D物理元素）。



二、事件系统的工作原理

• 射线检测：通过射线检测来确定用户输入事件发生的位置，并将事件传递给最合适的UI元素。

• 事件类型：UGUI系统将UI可能触发的事件分为12个类型，这些类型对应于EventTriggerType枚举的12个值，如PointerEnter、PointerExit、PointerDown、PointerUp、PointerClick等。

三、实现事件的三种方式

1. 通过接口实现：Unity提供了许多事件接口，开发者可以在UI元素的脚本中实现这些接口，并在特定动作时触发对应方法。例如，实现IDragHandler接口可以实现UI元素的拖拽效果。

2. 通过Event Trigger组件实现：为UI元素添加一个Event Trigger组件，并添加对应的事件类型。然后，将开发者自己实现的脚本方法绑定到Event Trigger中，即可在指定动作时触发。

3. 程序动态设置实现：通过C#代码动态地设置和绑定事件。这允许开发者在运行时根据需要更改绑定的事件。

四、EventSystem组件的常用属性和函数

• 常用属性：

  • firstSelectedGameObject：设置默认选中的UI元素。

  • sendNavigationEvents：是否发送导航事件。

  • pixelDragThreshold：拖拽事件的像素阈值。

  • currentInputModule：当前使用的输入模块。

• 常用函数：

  • SetSelectedGameObject(GameObject selected)：设置当前选中的UI元素。

  • RaycastAll(PointerEventData eventData, List<RaycastResult> resultAppendList)：执行射线检测，并将结果保存到指定的列表中。

  • UpdateModules()：更新输入模块。

UGUI事件系统实践

通过Event Trigger组件手动实现拖动UI功能

1. 给目标UI添加EventTrigger组件并且添加Drag（拖动）事件

2. 给Drag 添加事件List,并挂载UIEventSys脚本到Runtime Only，选择触发事件后将要执行的函数



using UnityEngine;

namespace umbella.UIEvent
{
    public class UIEventSys : MonoBehaviour
    {
        public void dragUITarget()
        {
            Debug.Log("将要对UITarget拖动");
        }
    }
}





3. 启动游戏，我们尝试拖动UI，虽然UI没有被我们拖动了（因为我们没有写具体逻辑），但是执行了我们自定义的拖动函数。

通过接口实现拖动UI功能（一）

UIEventDrag脚本挂载到需要移动的UI上。

UIEventDrag 脚本必须实现MonoBehaviour, IDragHandler, IInitializePotentialDragHandler, IBeginDragHandler, IEndDragHandler等接口。其中核心接口在于IDragHandler, IInitializePotentialDragHandler，否则IBeginDragHandler, IEndDragHandler 将无法执行。

using UnityEngine;
using UnityEngine.EventSystems;

public class UIEventDrag:MonoBehaviour,IDragHandler,IInitializePotentialDragHandler,IBeginDragHandler,IEndDragHandler
{

    public void OnInitializePotentialDrag(PointerEventData eventData)
    {
        Debug.Log("初始化可能的拖动事件");
    }

    public void OnBeginDrag(PointerEventData eventData)
    {
       Debug.Log("开始拖动");
    }

    public void OnDrag(PointerEventData eventData)
    {
        Debug.Log("拖动");
        RectTransform rec = GetComponent<RectTransform>(); //获取UI 中基础组件RectTransform
        Vector3 pos; //申明Vector3 结构体来接收UI物体移动的世界坐标
        //rec 是UI的RectTransform组件（UI移动全靠它为基础），eventData.position 鼠标移动的位置（屏幕坐标），eventData.enterEventCamera 哪个照相机照射的
        // out pos 输出UI游戏物体对象 转换后的世界坐标
        RectTransformUtility.ScreenPointToWorldPointInRectangle(rec, eventData.position, eventData.enterEventCamera,
           out pos);
        //设置UI 世界空间位置
        rec.position = pos;
    }
    public void OnEndDrag(PointerEventData eventData)
    {
        Debug.Log("结束拖动");
    }
}



通过接口实现拖动UI功能（二）

UIEventDrag脚本挂载到需要移动的UI上。

using UnityEngine;
using UnityEngine.EventSystems;

public class UIEventDrag:MonoBehaviour,IDragHandler,IDropHandler
{
    public void OnDrag(PointerEventData eventData)
    {
        Debug.Log("拖动");
        RectTransform rec = GetComponent<RectTransform>(); //获取UI 中基础组件RectTransform
        Vector3 pos; //申明Vector3 结构体来接收UI物体移动的世界坐标
        //rec 是UI的RectTransform组件（UI移动全靠它为基础），eventData.position 鼠标移动的位置（屏幕坐标），eventData.enterEventCamera 哪个照相机照射的
        // out pos 输出UI游戏物体对象 转换后的世界坐标
        RectTransformUtility.ScreenPointToWorldPointInRectangle(rec, eventData.position, eventData.enterEventCamera,
           out pos);
        //设置UI 世界空间位置
        rec.position = pos;
    }
    public void OnDrop(PointerEventData eventData)
    {
        Debug.Log("UI游戏物体放下");
    }
}

运行游戏

通过接口实现拖动UI功能（三）

1. 添加脚本UIEventDrag并挂载到目标UI上

using UnityEngine;
using UnityEngine.EventSystems;

public class UIEventDrag:MonoBehaviour,IDragHandler
{

    public void OnDrag(PointerEventData eventData)
    {
        //获取UI的RectTransform组件
        RectTransform rectTransform = GetComponent<RectTransform>();
        //根据UI事件系统传来的参数eventData.delta 来改变 RectTransform组件锚点位置，实现拖动功能
        rectTransform.anchoredPosition += eventData.delta;
        Debug.Log("UI被拖动了");
    }
}



2. 运行游戏

通过接口实现点击UI功能（一）

实现接口IPointerClickHandler（鼠标点击）、IPointerEnterHandler（鼠标进入）、IPointerExitHandler（鼠标移出）、IPointerDownHandler（鼠标按下）、IPointerUpHandler（鼠标松开）、UIEventClick脚本挂载到需要点击的UI上。

using UnityEngine;
using UnityEngine.EventSystems;

public class UIEventClick : MonoBehaviour,IPointerClickHandler,IPointerEnterHandler,IPointerExitHandler,IPointerDownHandler,IPointerUpHandler
{
    public void OnPointerClick(PointerEventData eventData)
    {
        Debug.Log("鼠标点击了UI");
    }

    public void OnPointerEnter(PointerEventData eventData)
    {
        Debug.Log("鼠标进入UI");
    }

    public void OnPointerExit(PointerEventData eventData)
    {
        Debug.Log("鼠标退出UI");
    }

    public void OnPointerDown(PointerEventData eventData)
    {
        Debug.Log("鼠标按下了UI");
    }

    public void OnPointerUp(PointerEventData eventData)
    {
        Debug.Log("鼠标松开了UI");
    }
}

运行游戏

通过接口实现选中UI功能（一）

1. 添加UIEventSelect脚本，该脚本实现了ISelectHandler（选定）,IUpdateSelectedHandler（选中）,IDeselectHandler（未选中）。

using UnityEngine;
using UnityEngine.EventSystems;

public class UIEventSelect : MonoBehaviour,ISelectHandler,IUpdateSelectedHandler,IDeselectHandler
{
    public void OnSelect(BaseEventData eventData)
    {
        Debug.Log("选定了UI");
    }

    public void OnUpdateSelected(BaseEventData eventData)
    {
        Debug.Log("选中UI中");
    }

    public void OnDeselect(BaseEventData eventData)
    {
        Debug.Log("未选定UI");
    }
}

2. 添加Selectable组件

3. 运行游戏

通过接口实现常见键盘操作UI功能（一）

1.添加脚本UIEventSysKey在目标UI上，并且添加Selectable组件、IScrollHandler（鼠标滚轮）,ISubmitHandler（Enter/空格键）,ICancelHandler（ECS键）,IMoveHandler（方向键）

using UnityEngine;
using UnityEngine.EventSystems;

public class UIEventSysKey : MonoBehaviour,IScrollHandler,ISubmitHandler,ICancelHandler,IMoveHandler
{
    public void OnScroll(PointerEventData eventData)
    {
        Debug.Log("滑动了鼠标滚轮");
    }

    public void OnSubmit(BaseEventData eventData)
    {
        Debug.Log("按下了Enter/空格键");
    }

    public void OnCancel(BaseEventData eventData)
    {
        Debug.Log("按下了ECS键");
    }

    public void OnMove(AxisEventData eventData)
    {
        Debug.Log("按下了方向键（WSAD、上下左右键）");
    }
}



 2. 运行游戏



---
