[数字逻辑基础]——quartus II的初次使用

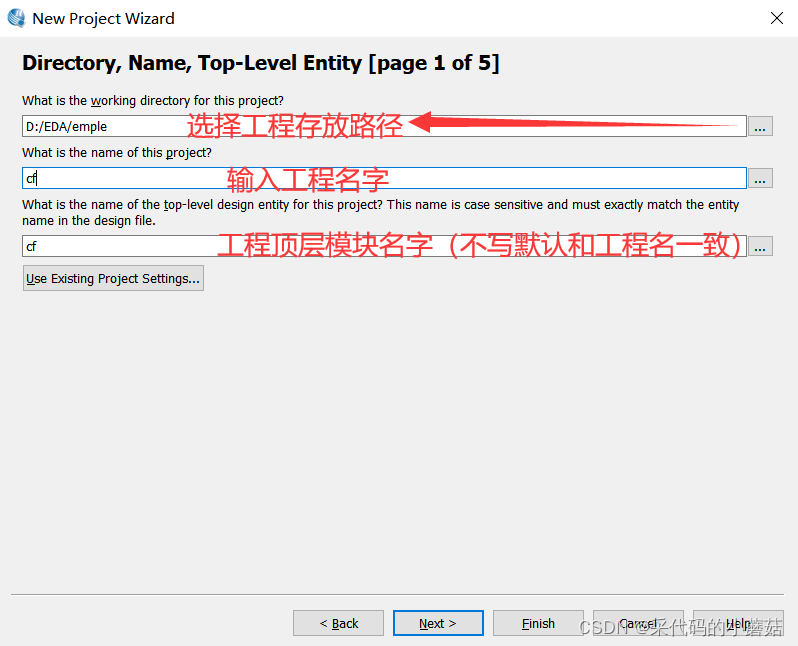

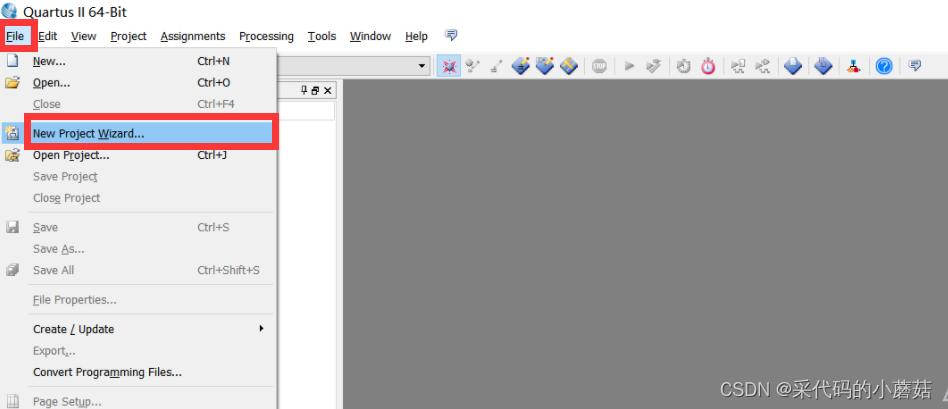

第一步：新建工程

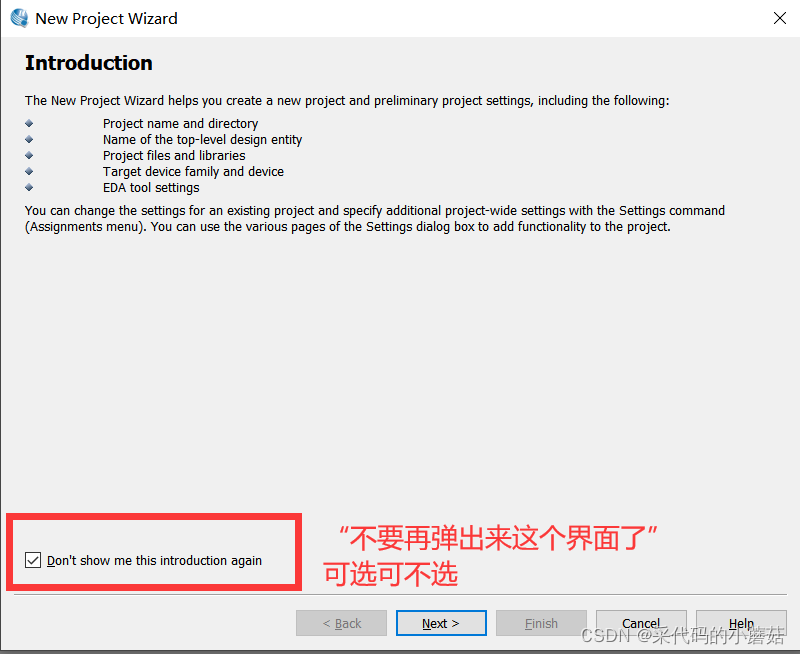

第二步：一些基本设置

next

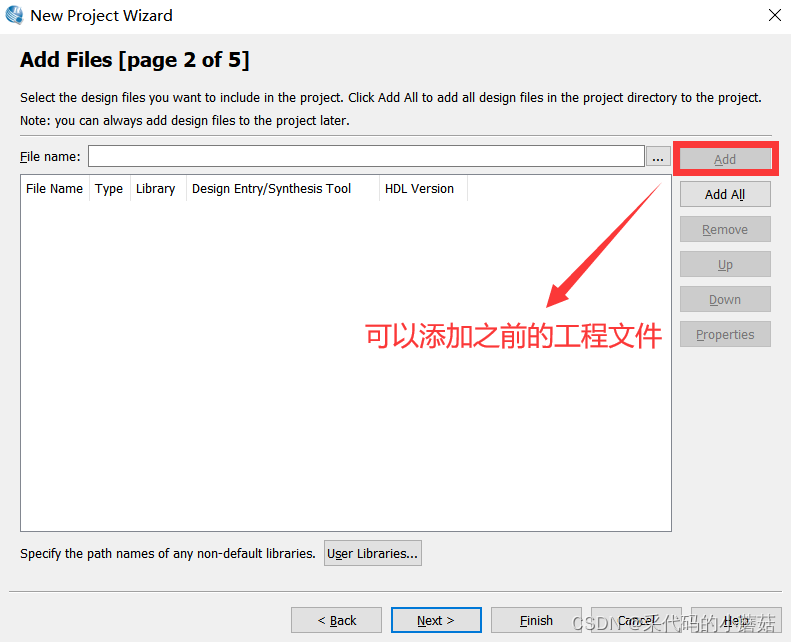

由于我们是第一次使用，所以直接next

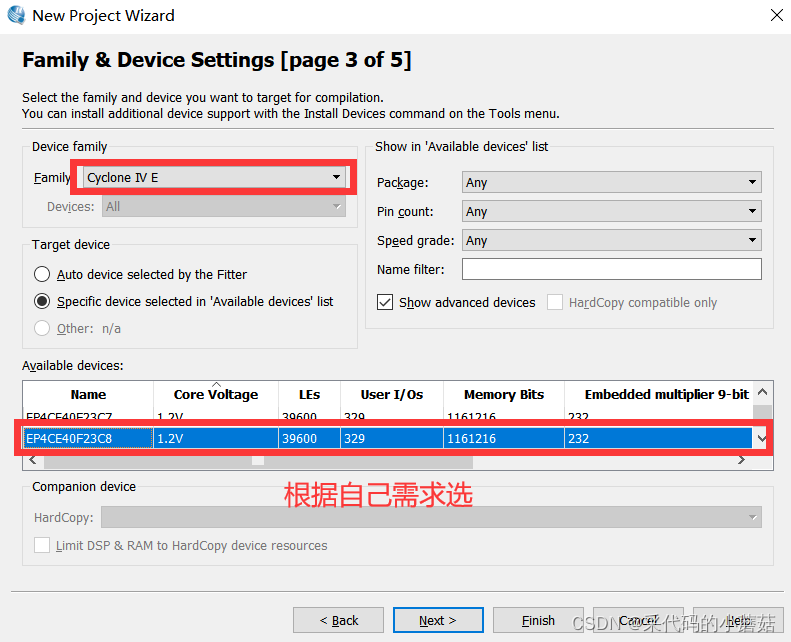

 选择芯片型号

（我们学校要求是cyclone IV E，EP4CEF23C8）

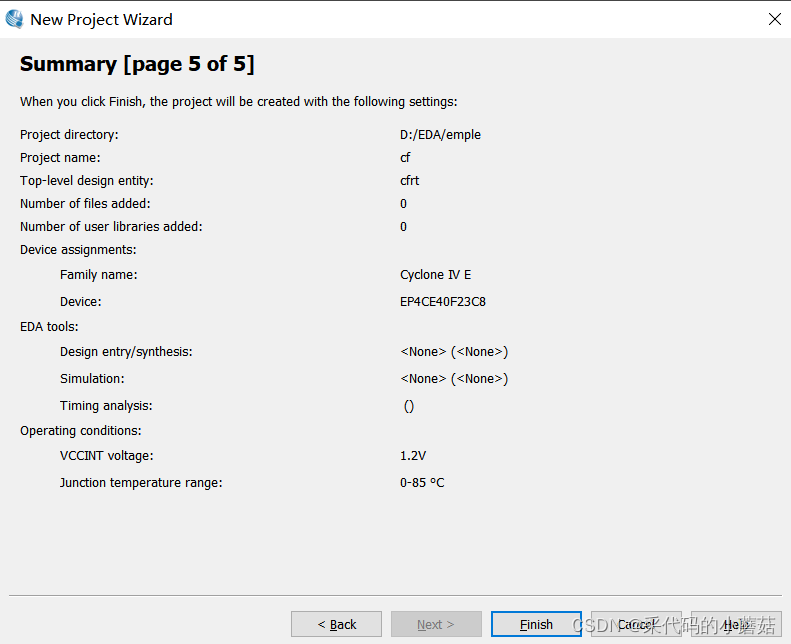

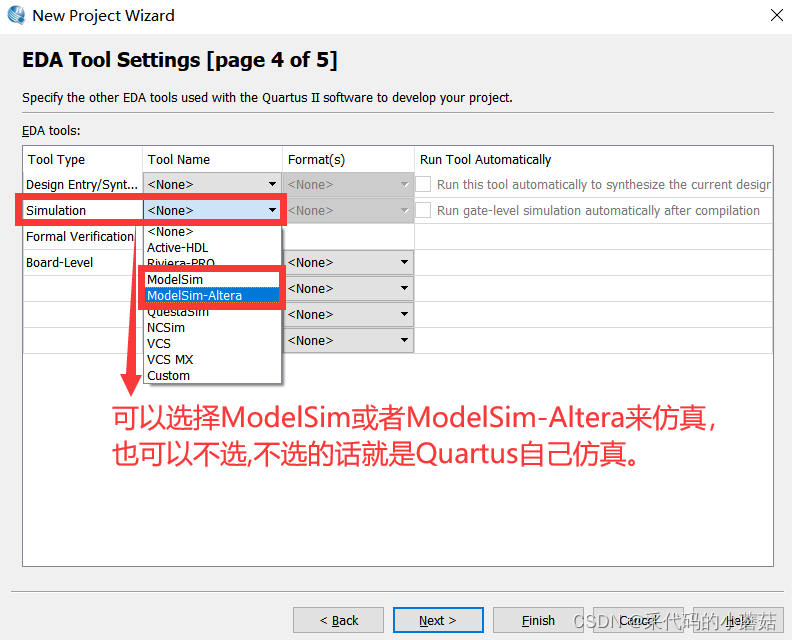

 next

第三步：新建工程

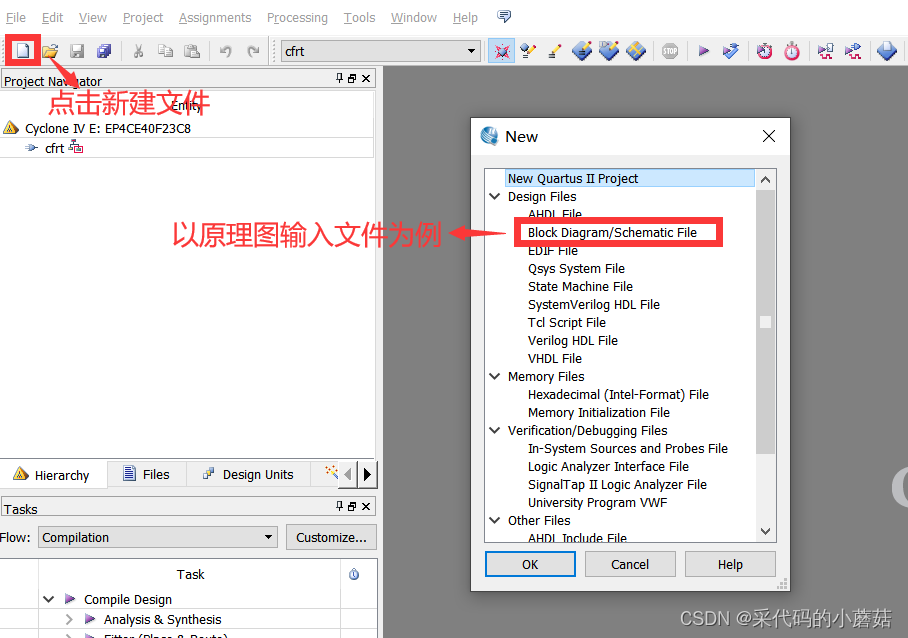

1.新建文件：

2.以二选一多路选择器为例：

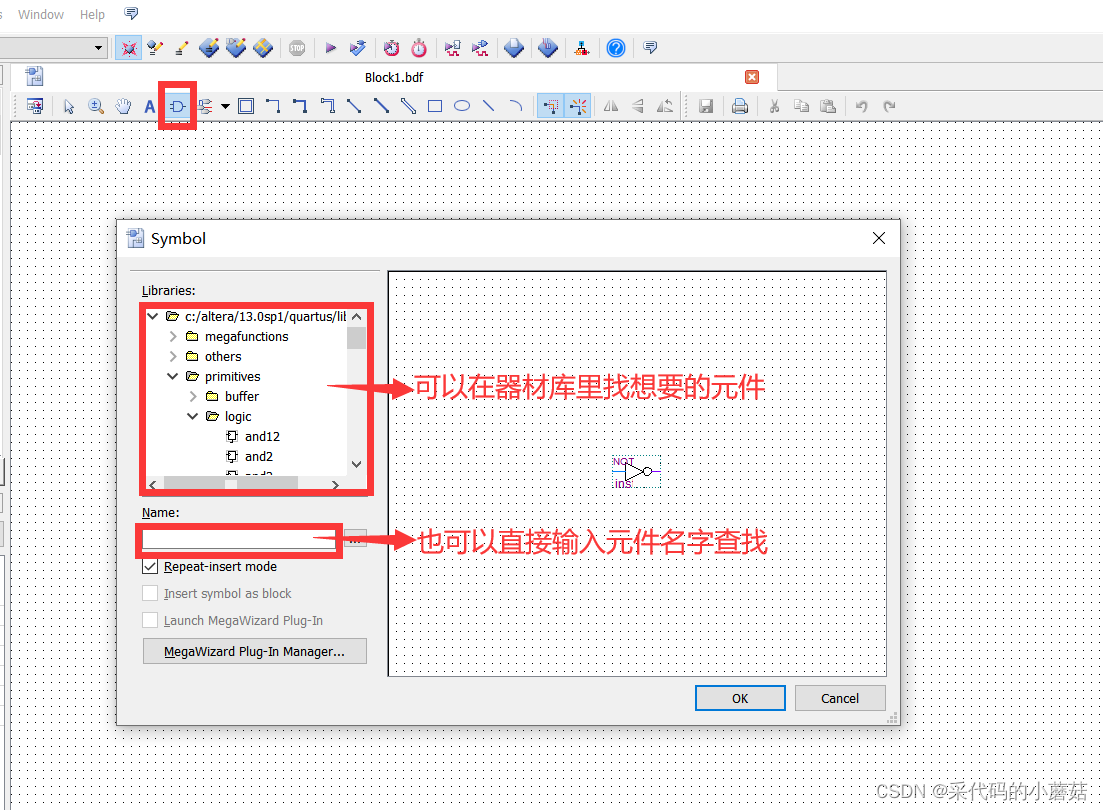

 加入非门（not），

按esc快捷键：取消重复模式

CTRL+鼠标滚轮：放大缩小界面

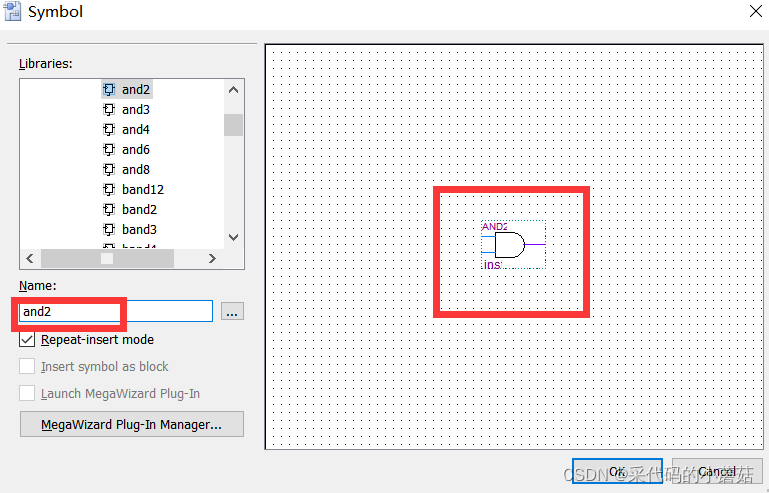

 同理，加入二输入与门（and2）

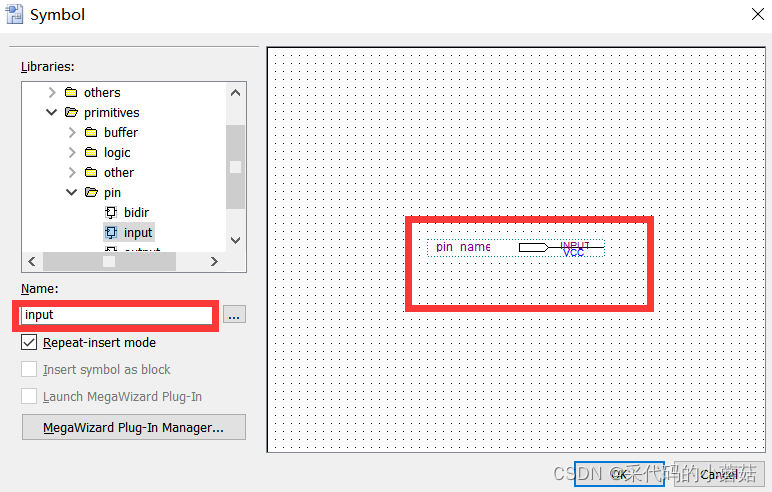

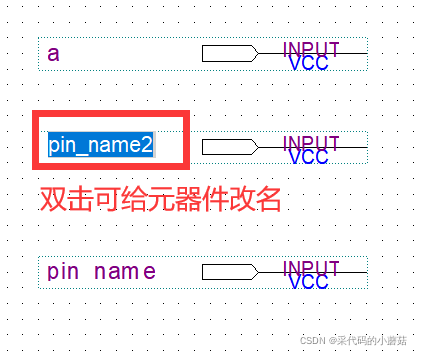

 加入输入引脚（input），

 同理，加入输出引脚、或门

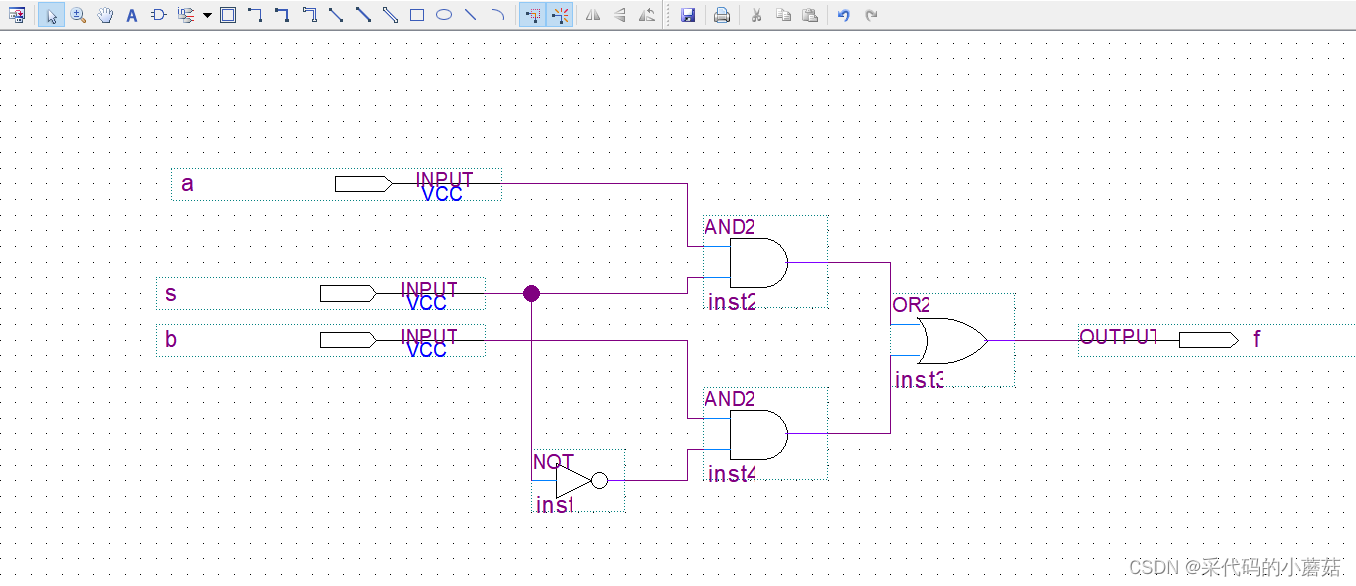

连线，完成二选一多位选择器的制图。

 按住鼠标左键可进行连线。

3.保存文件：

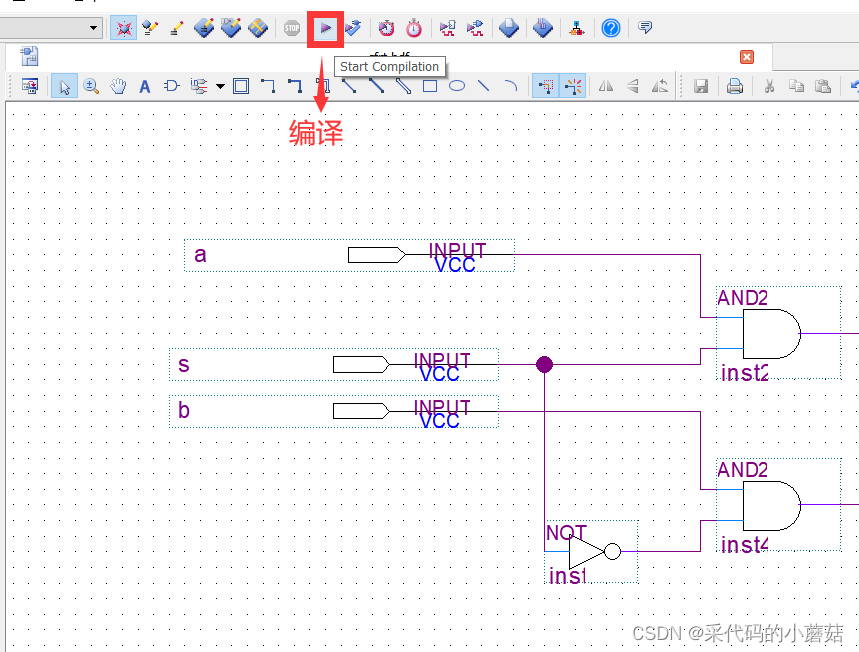

4.对工程进行编译：

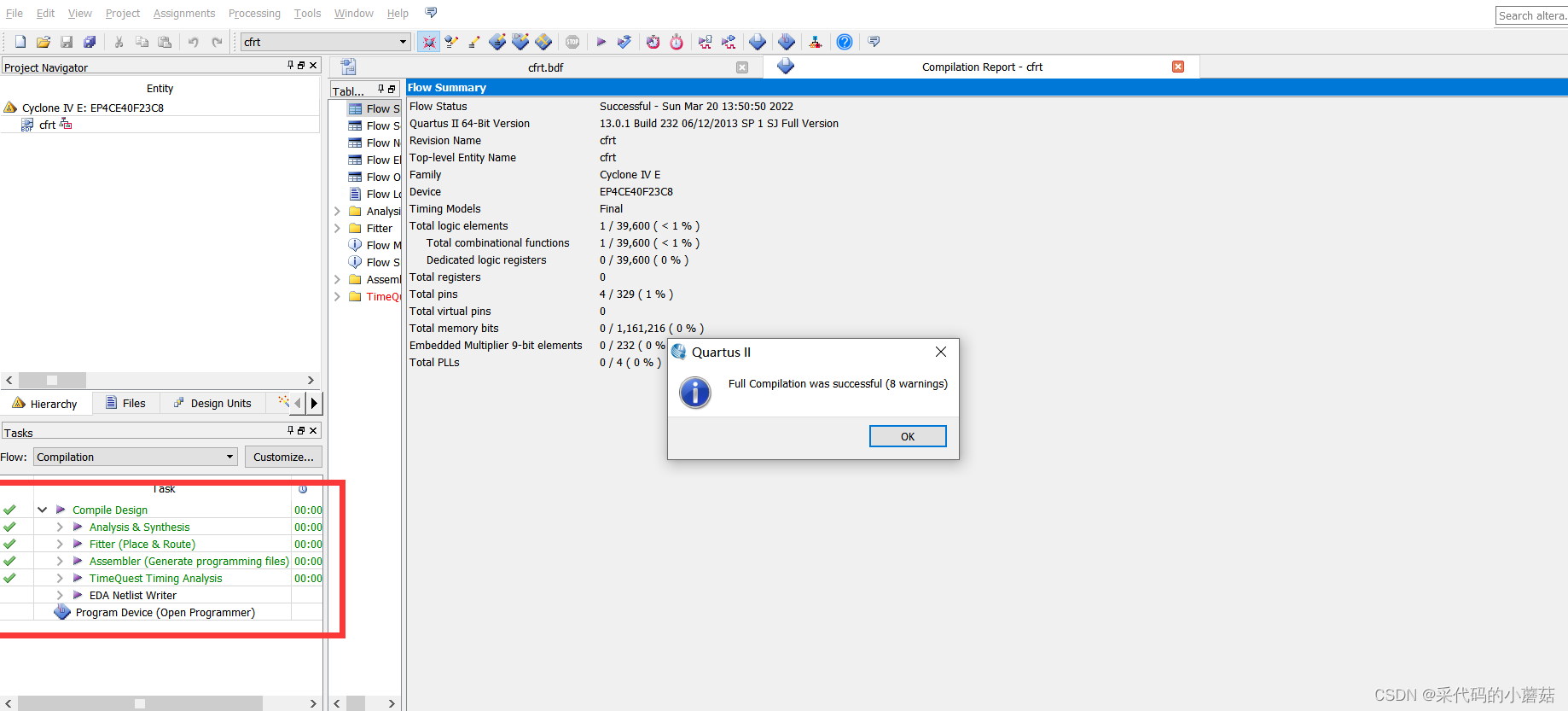

 编译界面：

5.仿真：

 点击新建文件，选择VWF，建立波形文件:

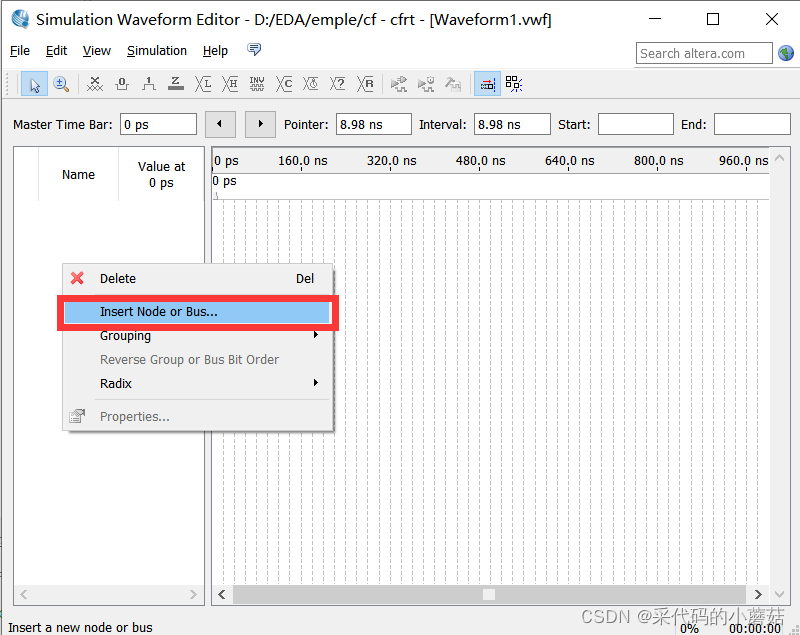

弹出以下界面，此时是空白的，右键，选择Insert Node ...

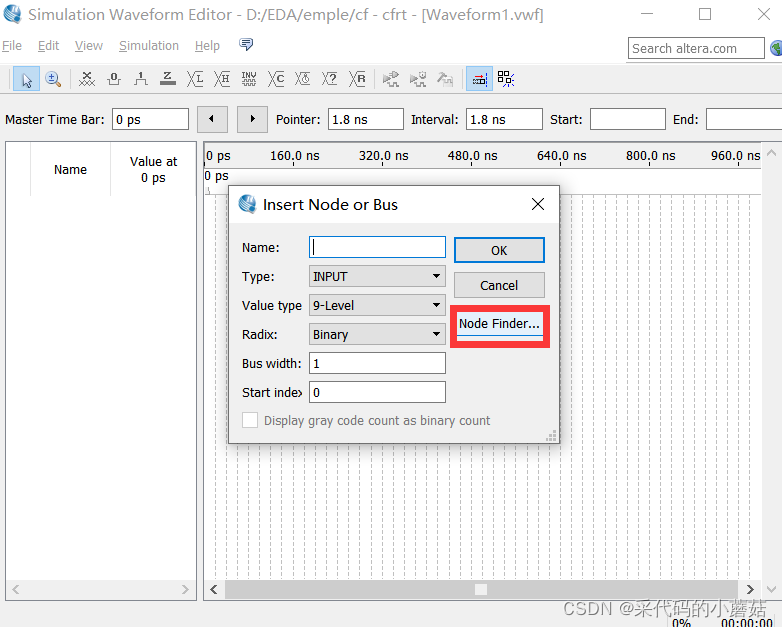

 弹出对话框，选择Node Finder，

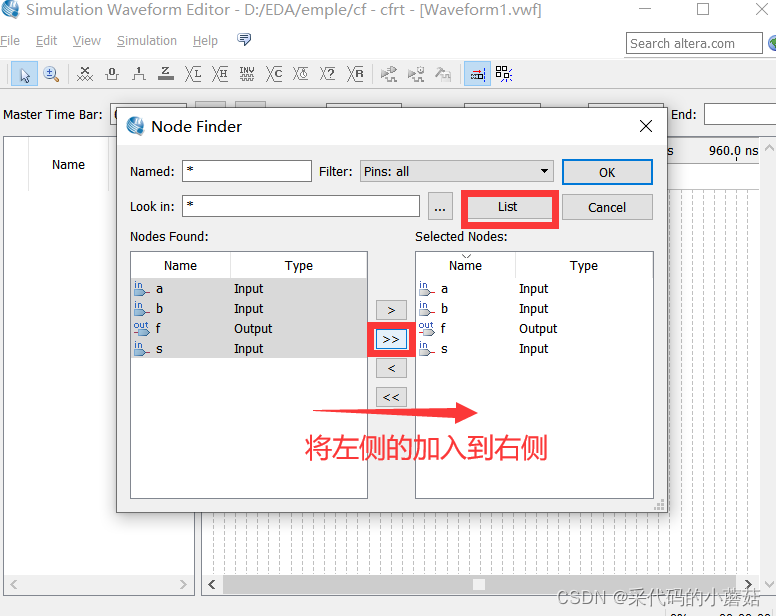

点击list，点击>>，将左侧的导入右侧，点击ok

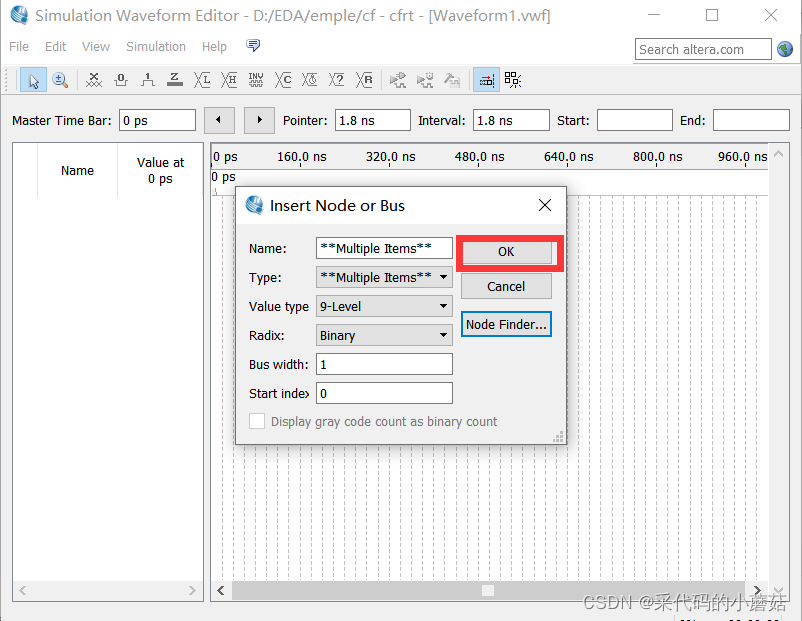

 再点击ok

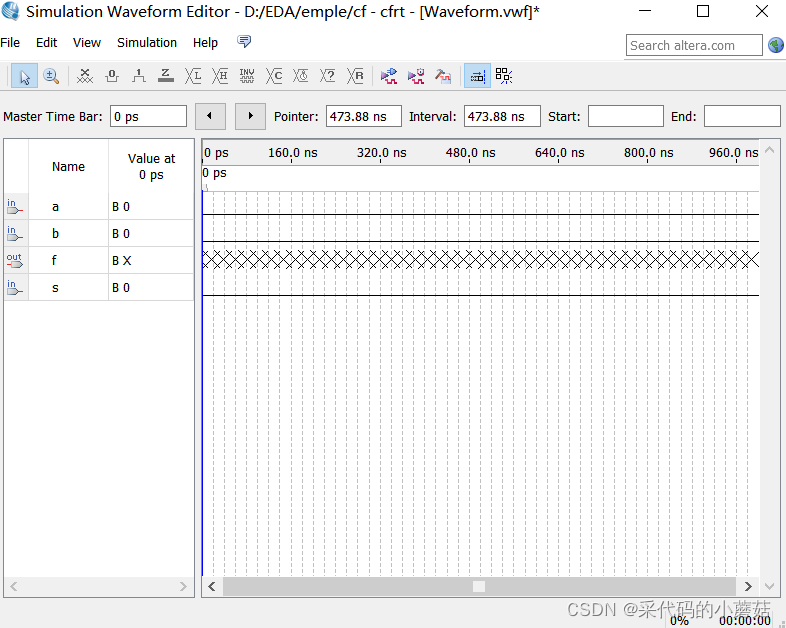

出现以下画面：

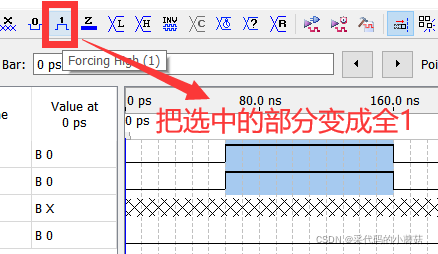

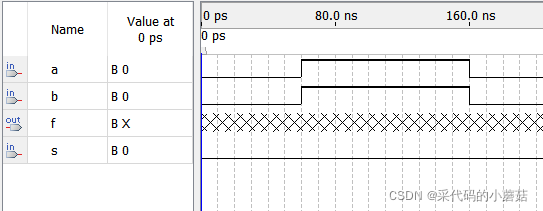

 改变输入：

同理，设置不同波形，

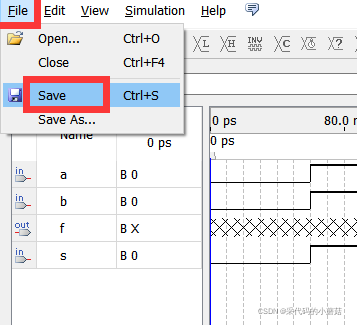

保存波形：

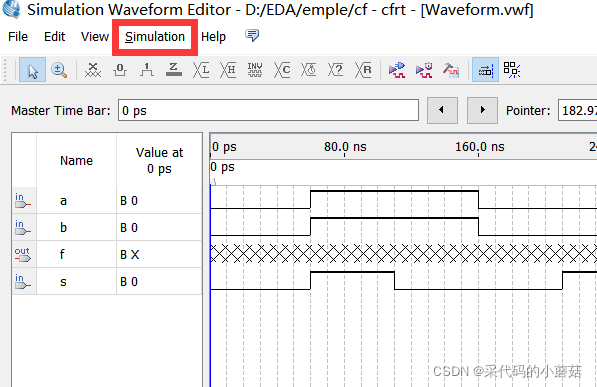

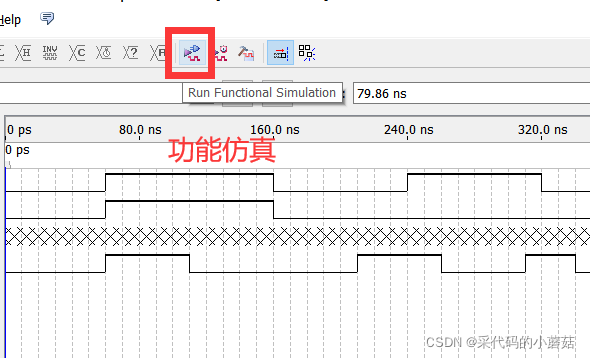

点击功能仿真，

或者选slimlation。

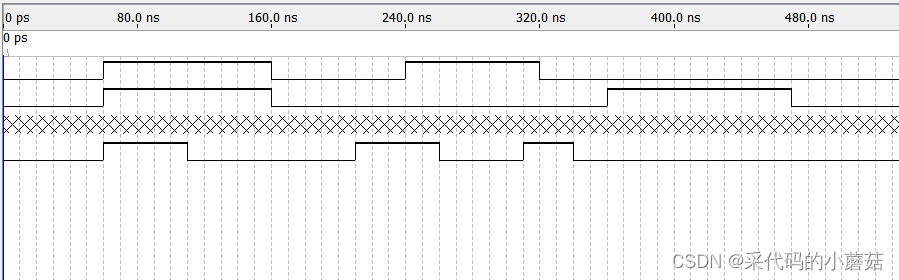

仿真结束。
