图像去噪--多帧融合（Multi-frame Fusion）增强

简介：个人学习分享，如有错误，欢迎批评指正。

图像去噪是计算机视觉和图像处理领域中的一项基础任务，其目标是从受噪声污染的图像中恢复出清晰的原始图像。随着图像采集设备的不断发展，多帧融合增强技术在图像去噪中发挥了重要作用。

图像去噪旨在去除图像中的随机噪声（如高斯噪声、椒盐噪声等），恢复图像的细节和结构。噪声通常来源于传感器的随机波动、传输过程中的干扰或环境因素。

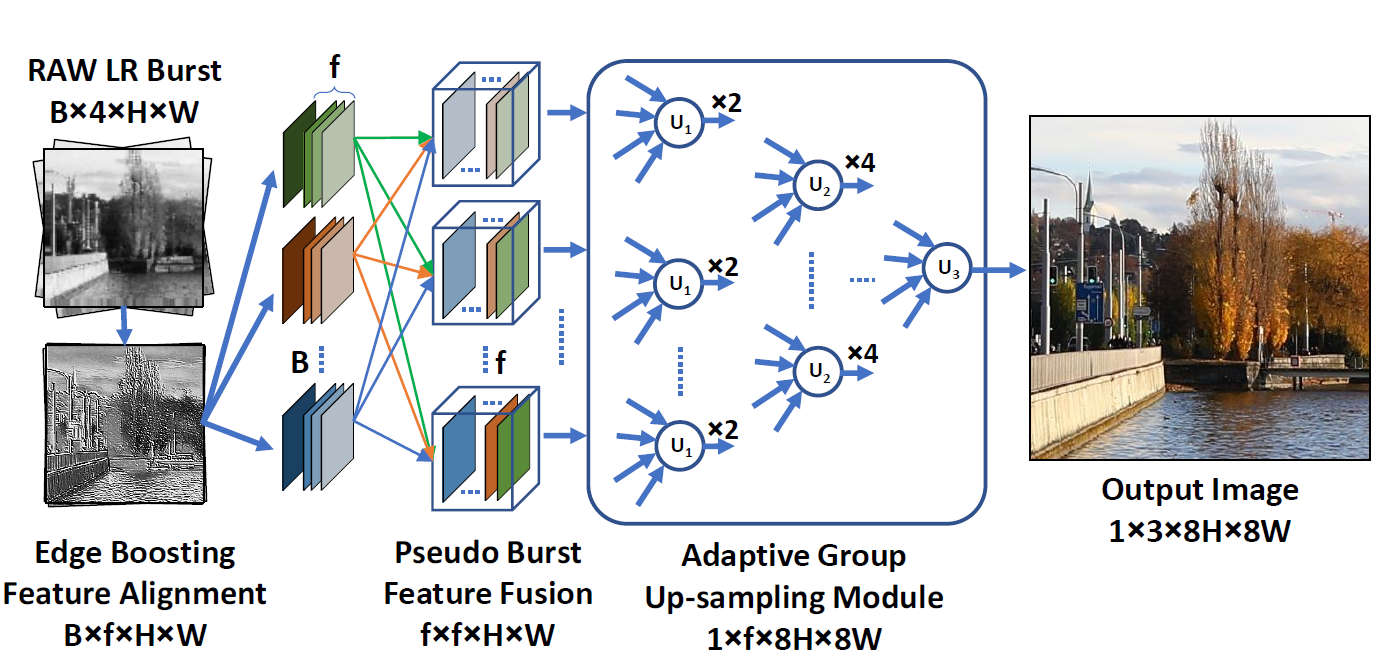

多帧融合（Multi-frame Fusion）指的是将来自多个图像帧的信息进行整合，以生成一幅质量更高、噪声更低的图像。相比单帧去噪，多帧融合能够利用多帧之间的冗余信息，提高去噪效果。

一、多帧融合增强的基本原理

1. 多帧信息的获取

1.1 静态场景下的多次采样

在相机静止不动的情况下，对同一场景进行多次拍摄，获取多幅受噪声影响的图像。这种方式适用于拍摄时间较短且场景不变化的情况。

1.2 动态场景中的视频序列

在场景或相机运动的情况下，通过连续采集的视频帧获取多幅图像。此方法适用于动态场景，但需要更复杂的对齐和融合技术以应对运动带来的挑战。

2. 融合的基本假设

通常，假设每一帧图像 $I_i$ 可以表示为原始信号 $S$ 和独立噪声 $N_i$ 的叠加：

$$I_i=S+N_i$$

其中，噪声 $N_i$ 被假设为独立同分布（i.i.d.）的随机变量，如高斯噪声、椒盐噪声等。

通过多帧融合，可以利用多个 $I_i$ 中的冗余信息，降低噪声的影响，提升信号的质量。

3. 冗余信息的利用

多帧融合利用多幅图像中相同场景的不同观察，依赖于多帧之间的冗余信息来增强信号（图像内容）并抑制噪声。假设每一帧图像都含有相同的信号部分和独立的噪声部分，通过多帧的整合，可以有效提高信噪比（SNR），从而实现更好的去噪效果。

4. 多帧融合的目标

多帧融合的主要目标是从多幅受噪声影响的图像中提取出清晰、细节丰富的原始图像。这一过程需要解决多帧之间的对齐、融合以及噪声抑制等关键问题。

二. 图像对齐

由于多帧图像可能存在相对位移、旋转或其他几何变换，首先需要对这些图像进行对齐，确保同一场景的对应像素在空间上的一致性。

1. 图像对齐在多帧融合增强中的重要性

1.1 多帧融合的基本需求

多帧融合的核心在于整合来自多个图像帧的信息，以提高信噪比（SNR）并保留更多细节。然而，多个图像帧往往由于相机抖动、物体运动或其他因素导致其参考帧存在位移、旋转或缩放等几何变换。如果不进行准确的对齐，这些几何变换会致使融合时出现模糊、鬼影或伪影，从而削弱去噪效果。

1.2 对齐的影响

• 信噪比提升：精准的对齐能够有效地降低随机噪声的影响，提升整体图像的信噪比。
• 细节保留：准确对齐有助于保留图像的细节和结构，避免由于对齐误差导致的细节丢失或伪影产生。
• 运动模糊抑制：在动态场景中，对齐可以减少由于物体运动引起的模糊，恢复清晰图像。

2. 图像对齐的基本原理

图像对齐的目标是将多幅图像帧中的相同场景内容精确对齐，使得对应像素在空间上重合。其基本过程包括：

1. 特征提取：从每幅图像中提取出有意义的特征点或区域，用于后续的匹配和对齐。

2. 特征匹配：在不同帧之间寻找对应的特征点或区域，建立匹配关系。

3. 几何变换估计：根据匹配的特征点，估计出将一幅图像变换到参考帧的几何参数（如平移、旋转、缩放、透视变换等）。

4. 图像变换：应用估计的几何变换，将源图像对齐到参考帧。

5. 验证与优化：评估对齐结果的准确性，并进行必要的优化以提高对齐质量。

3. 常用的图像对齐方法

图像对齐方法大致可以分为基于特征的方法和基于密度的方法两大类。此外，近年来深度学习方法也在图像对齐领域取得了显著进展。

3.1 基于特征的方法

特征提取与描述

• SIFT（尺度不变特征变换）：检测图像中的关键点，并为每个关键点生成具有尺度和旋转不变性的描述子。
• SURF（加速稳健特征）：类似于SIFT，但计算速度更快，适用于实时应用。
• ORB（Oriented FAST and Rotated BRIEF）：结合FAST关键点检测和BRIEF描述子，具有高效性和旋转不变性，适用于实时系统。

特征匹配

在不同帧之间寻找特征点的对应关系，通常使用最近邻搜索或基于描述子相似度的匹配策略。为了提高匹配的准确性，常采用交叉验证（即双向匹配）和RANSAC（随机采样一致性）等方法来去除错误匹配。

几何变换估计

根据匹配的特征点对，估计图像之间的几何变换参数。常用的几何变换模型包括：

• 平移变换（Translation）
• 仿射变换（Affine Transformation）
• 单应性变换（Homography）

使用最小二乘法或RANSAC等鲁棒估计算法，可以有效估计出准确的几何变换参数。

3.2 基于密度的方法

光流法

光流法基于图像序列中的像素亮度变化，估计像素级的运动向量场。主要分为稠密光流和稀疏光流：

• 稠密光流：估计每个像素的运动，适用于需要精确对齐的场景，如光学运动估计。

  • Horn-Schunck方法：基于全局光流约束，假设光流场平滑。
  • Lucas-Kanade方法：基于局部窗口的光流估计，适用于小位移和纹理丰富的区域。

• 稀疏光流：仅估计部分关键点的运动，计算速度更快，适用于特征丰富的图像。

  • Pyramidal Lucas-Kanade：通过金字塔多分辨率处理，提高对大位移的估计能力。

相位相关法（Phase Correlation）

利用傅里叶变换的相位信息，计算图像之间的位移。相位相关法对全局平移变换具有高鲁棒性，适用于平移较大的场景，但对旋转和缩放变换敏感。

3.3 基于深度学习的方法

光流网络

• FlowNet：首个将深度学习应用于光流估计的网络，通过端到端训练，能够预测高质量的光流场。
• FlowNet2：基于FlowNet的改进版，结合了多个子网络，提升了光流估计的精度。
• PWC-Net：通过金字塔、可变形卷积和上下文相关模块，显著提高了光流估计的准确性和效率。

对齐网络

• Deep Image Homography Estimation：使用卷积神经网络预测图像之间的单应性变换。
• Spatial Transformer Networks (STN)：嵌入到更大网络中的对齐模块，能够学习空间变换以优化特定任务的性能。

端到端对齐与去噪

将图像对齐与去噪任务结合，通过联合训练的方式，使得对齐网络能够优化去噪效果。例如，使用联合损失函数最小化对齐误差与去噪误差。

3.4 其他方法

基于统计的方法

利用图像的统计特性进行对齐，如利用互信息（Mutual Information）进行多模态图像对齐，适用于医学成像等领域。

基于变换域的方法

在频域或小波域进行对齐，通过匹配频谱或小波系数实现对齐，适用于特定应用场景。

4. 图像对齐面临的挑战

4.1 运动复杂性

• 大位移：大幅度的平移或旋转会导致传统对齐方法难以处理，需要多分辨率策略或更强大的特征描述子。
• 非刚性变形：物体的形变、人体姿态变化等非刚性运动增加了对齐的难度。
• 动态场景：多个物体同时运动或部分遮挡，使得对齐更加复杂。

4.2 光照变化

光照条件的变化（如亮度、对比度变化）会影响特征提取和匹配的准确性，尤其是在特征描述子对光照不变性要求较高的情况下。

4.3 纹理不足

在纹理较少或重复纹理的区域，特征提取和匹配容易产生误匹配，导致对齐误差。

4.4 计算复杂度

高精度的图像对齐方法通常计算复杂度较高，难以满足实时处理的需求，特别是在多帧融合的大规模图像处理场景中。

5. 提升图像对齐准确性与效率的策略

5.1 多尺度与金字塔策略

通过构建图像的多尺度金字塔，从低分辨率到高分辨率逐层对齐，能够有效处理大位移和细节对齐，降低计算复杂度。

5.2 鲁棒特征描述子

采用更鲁棒的特征描述子（如SIFT、SURF、ORB）以提高特征匹配的准确性，减少光照变化和旋转带来的影响。

5.3 使用深度信息

结合深度传感器获取的深度信息，可以提供更多的几何约束，提升对齐的准确性，尤其在3D场景中。

5.4 结合上下文信息

利用图像的全局和局部上下文信息进行对齐，通过全局优化策略（如图优化、全局一致性约束）减少局部误差的积累。

5.5 加速计算

采用并行计算、硬件加速（如GPU）、轻量级网络架构等方法，提升对齐算法的计算效率，满足实时处理需求。

6. 最新研究进展

6.1 自监督与无监督对齐

近年来，基于自监督和无监督学习的方法在图像对齐中取得了显著进展。这些方法无需大量标注数据，通过重建损失、对比损失等自监督信号，实现高效的对齐。

6.2 Transformer在图像对齐中的应用

Transformer架构凭借其强大的全局建模能力，逐渐被应用于图像对齐任务。通过自注意力机制，Transformer能够捕捉长距离依赖关系，提升对齐的准确性，特别是在复杂场景中。

6.3 结合生成对抗网络（GAN）

GAN被用于生成更加逼真的对齐结果，通过对抗训练，提升对齐的细节恢复能力和鲁棒性，减少伪影和误差。

6.4 多模态对齐

结合多种感知信息（如RGB-D、红外、热成像等）进行对齐，利用多模态数据的互补性，提升对齐的准确性和鲁棒性，适用于复杂环境和特殊应用领域。

三、多帧融合

1. 平均融合方法

1.1 简单平均（Simple Averaging）

最基本的融合方法，通过对每个像素位置在所有帧中的值取平均，以降低随机噪声的影响：

$$\hat{S}(x,y)=\frac{1}{M}\sum _{i=1}^M{I}_i(x,y)$$

优点：

• 实现简单，计算量小。
• 对于零均值的噪声有良好的抑制效果。

缺点：

• 对对齐误差敏感，可能导致模糊或鬼影。
• 无法区分有效信号与噪声。

1.2 加权平均（Weighted Averaging）

根据每帧图像的质量或置信度，赋予不同权重后进行加权平均：

$$\hat{S}(x,y)=\frac{{\sum }_{i=1}^M{w}_i(x,y)I_i(x,y)}{{\sum }_{i=1}^M{w}_i(x,y)}$$

权重 $w_i(x,y)$ 的选择：

• 基于局部信噪比（SNR）。
• 基于运动估计的置信度。
• 基于图像质量评估指标（如梯度、边缘强度等）。

优点：

• 可以根据图像质量动态调整权重，提升融合效果。
• 减少低质量帧对最终结果的负面影响。

缺点：

• 需要设计合理的权重计算策略，增加计算复杂度。
• 权重设计不当可能导致融合效果不佳。

2. 统计融合方法

2.1 中值融合（Median Fusion）

对每个像素位置的多帧取中位数：

$$\hat{S}(x,y)$$
