各向异性高斯核（Anisotropic Gaussian Kernel）详解

简介：个人学习分享，如有错误，欢迎批评指正。

一、背景知识：核方法与高斯核

1. 核方法概述

核方法是机器学习中一类强大的工具，能够将低维数据映射到高维空间，从而在高维空间中进行线性分离或其他线性操作。最经典的核方法包括支持向量机（SVM）、核主成分分析（KPCA）和高斯过程（Gaussian Processes）等。

2. 核函数的作用

核函数（Kernel Function）是核方法的核心，用于计算数据点在高维空间中的内积，而无需显式地进行映射。通过核函数，可以在保持计算效率的同时，处理非线性问题。

3. 高斯核简介

高斯核（Gaussian Kernel），又称径向基函数（Radial Basis Function, RBF），是最常用的核函数之一。其形式为：

$$K(x,y)=\exp \left(-\frac{\Vert x-y{\Vert }^2}{2{\sigma }^2}\right)$$

其中：

• $x,y$ 是输入数据点。
• $\Vert x-y{\Vert }^2$ 是欧氏距离的平方。
• $\sigma$ 是尺度参数，控制相似度的衰减速度。

高斯核具有无限维特征空间的性质，也就是说，使用高斯核时，实际上是在将数据映射到一个具有无限多个维度的空间中。因此能够拟合复杂的决策边界。

二、 标准高斯核（各向同性）

1. 数学定义

标准高斯核的数学形式为：

$$K(x,y)=\exp \left(-\frac{\Vert x-y{\Vert }^2}{2{\sigma }^2}\right)$$

其中，$\sigma$ 控制核的宽度。较小的 $\sigma$ 值使得核函数在局部区域内变化迅速，能够捕捉细节；较大的 $\sigma$ 值使得核函数变化缓慢，更注重大范围的相似性。

2 性质

• 平滑性：高斯核是无穷次可微的，提供了平滑的决策边界。
• 局部性：高斯核强调局部相似性，随着距离增大，相似度迅速降低。
• 对称性：满足 $K(x,y)=K(y,x)$。

3. 局限性

标准高斯核假设数据在所有方向上具有相同的尺度和方差（即各向同性）。然而，许多实际数据在不同方向上具有不同的扩展模式或方差，这种假设可能导致模型无法有效捕捉数据的真实结构。

三、各向异性高斯核的定义与数学形式

1. 定义

各向异性高斯核（Anisotropic Gaussian Kernel）是一种扩展标准高斯核的方法，允许在不同方向上具有不同的尺度和方差。通过引入协方差矩阵，核函数能够根据数据在不同方向上的分布特点进行加权，从而更准确地度量数据点之间的相似性。

2. 数学形式

各向异性高斯核的数学表达式为：
$$K(x,y)=\exp \left(-\frac{(x-y{)}^{\top }{\Sigma }^{-1}(x-y)}{2}\right)$$

其中：

• $x,y$ 是输入数据点。
• $\Sigma$ 是协方差矩阵，描述数据在各方向上的尺度和相关性。
• ${\Sigma }^{-1}$ 是协方差矩阵的逆矩阵。

3. 对比标准高斯核

• 标准高斯核：假设 $\Sigma ={\sigma }^{2}I$，其中 $I$ 是单位矩阵，表示所有方向上方差相同，且无相关性。
• 各向异性高斯核：允许 $\Sigma$ 是任意正定对称矩阵，能够捕捉不同方向上的方差和相关性。

四、 协方差矩阵与各向异性

1. 协方差矩阵的定义

协方差矩阵 $\Sigma$ 描述了数据在各个维度上的方差及不同维度之间的协方差。对于 $d$ 维数据，$\Sigma$ 是一个 $d\times d$ 的对称正定矩阵。

2. 对角协方差矩阵

如果协方差矩阵 $\Sigma$ 是对角矩阵，形式为：

$$\Sigma =\left[\begin{array}{cccc}{\sigma }_1^2& 0& \cdots & 0\\ 0& {\sigma }_2^2& \cdots & 0\\ ⋮& ⋮& \ddots & ⋮\\ 0& 0& \cdots & {\sigma }_d^2\end{array}\right]$$

这意味着不同维度之间是独立的，且每个维度具有不同的方差。

3. 非对角协方差矩阵

如果协方差矩阵包含非零的非对角元素，说明不同维度之间存在相关性。此时，数据的分布不仅受单个维度方差的影响，还受到不同维度之间的协方差的影响，表现为数据在某些方向上的“倾斜”或“旋转”。

4. 示例

考虑二维数据，设协方差矩阵为：

$$\Sigma =\left[\begin{array}{cc}4& 1.2\\ 1.2& 2\end{array}\right]$$

此矩阵表示：

• $x$ 方向上的方差为 4。
• $y$ 方向上的方差为 2。
• $x$ 和 $y$ 之间的协方差为 1.2，表明两者之间存在正相关性。

五、 几何与物理含义

1. 几何含义

在几何上，各向异性高斯核的等高线（等值线）是一个椭圆形，其形状和方向由协方差矩阵决定。椭圆的主轴方向对应于协方差矩阵的特征向量，主轴的长度由特征值决定。

• 特征向量：定义了椭圆的主要方向。
• 特征值：决定了椭圆在各主方向上的伸展程度。

2. 物理意义

在许多实际应用中，数据在不同方向上具有不同的物理意义和变化幅度。例如：

• 图像处理：图像中的边缘可能在水平方向和垂直方向上具有不同的特性。
• 地理空间数据：地形特征在不同方向上的扩展程度不同。
• 时间序列分析：多个时间序列可能在不同频率上有不同的变化模式。

通过各向异性高斯核，可以更好地捕捉和建模这些方向性差异，提高模型的表达能力和性能。

六、各向异性高斯核的参数选择

1. 协方差矩阵的选择

协方差矩阵 $\Sigma$ 的选择至关重要，它决定了核函数在不同方向上的尺度和相关性。选择合适的 $\Sigma$ 可以显著提升模型的性能。

1.1 手动选择

基于领域知识和数据的先验信息，手动设定 $\Sigma$ 中的参数。例如，在已知某些特征的重要性和尺度时，可以直接调整对应的方差。

1.2 自动学习

通过优化方法自动学习协方差矩阵的参数，常见的方法包括：

• 最大似然估计（Maximum Likelihood Estimation, MLE）：在概率模型中，选择使得数据在模型下概率最大化的 $\Sigma$。
• 交叉验证：通过在训练集和验证集上的性能评估，选择最优的 $\Sigma$。
• 梯度下降：在参数空间中通过梯度信息迭代优化 $\Sigma$。

1.3 参数化协方差矩阵

为了降低参数复杂性，常常对协方差矩阵进行参数化。例如，假设$\Sigma$ 是对角矩阵，或采用低秩近似以方减少自由参数数量。

2. 超参数 $\sigma$ 的选择

虽然各向异性高斯核主要依赖协方差矩阵 $\Sigma$，但在某些实现中，仍然可能需要调整额外的超参数，如整体尺度因子。

3. 正则化

为了避免过拟合，特别是在协方差矩阵参数过多时，常常引入正则化项，如对 $\Sigma$ 的各元素施加约束，保证其不至于过度伸展或压缩。

七. 计算复杂性与优化

1. 计算复杂性

与标准高斯核相比，各向异性高斯核的计算复杂性更高，主要体现在以下方面：

• 矩阵运算：需要计算 ${\Sigma }^{-1}$，尤其在高维数据中，矩阵求逆的计算成本较高。
• 参数数量：协方差矩阵中的参数数量是 $O(d^2)$，在高维空间中，参数众多可能导致计算瓶颈。

2. 优化策略

为了降低计算复杂性，可以采用以下策略：

• 对角协方差矩阵：假设 $\Sigma$ 为对角矩阵，减少参数数量到 $O(d)$，同时简化计算。
• 低秩近似：利用低秩矩阵分解（如主成分分析）将 $\Sigma$ 近似为低秩矩阵，减少计算量。
• 稀疏矩阵：引入稀疏性约束，使得 $\Sigma$ 中大部分元素为零，降低存储和计算成本。
• 并行计算：利用并行计算框架，加速矩阵运算和核计算。

3. 数值稳定性

在计算 ${\Sigma }^{-1}$ 时，需要保证 $\Sigma$ 是正定的，避免数值不稳定性。常见的做法包括添加微小的对角线偏移量（例如，$\Sigma +ϵI$）以确保正定性。

八、应用实例–图像处理中的纹理分析

各向异性高斯滤波器（Anisotropic Gaussian Filter）在图像处理，尤其是纹理分析中，扮演着关键角色。与各向同性高斯滤波器不同，各向异性高斯滤波器允许在不同方向上具有不同的尺度和方差，从而更有效地捕捉和描述图像中的方向性纹理特征。

1. 各向异性高斯滤波器设计步骤

设计各向异性高斯滤波器主要包括以下几个关键步骤：方向估计、尺度选择、协方差矩阵的构建、滤波器生成与归一化。下面将逐步详细阐述每一步骤。

1.1 方向估计

目标：确定图像中主要纹理的方向，以便设计滤波器的旋转角度。

方法：

1. 梯度分析：

   • 使用梯度算子（如Sobel算子）计算图像的梯度幅值和方向。
   • 通过计算全局或局部区域的梯度方向直方图，找到主方向。

2. 结构张量 (Structure Tensor)

   • 计算图像的结构张量 $J$：
     $$J=\left[\begin{array}{cc}⟨I_x^2⟩& ⟨I_x{I}_y⟩\\ ⟨I_x{I}_y⟩& ⟨I_y^2⟩\end{array}\right]$$
     其中，$I_x$ 和 $I_y$ 分别是图像在 $x$ 和 $y$ 方向的梯度，$⟨\cdot ⟩$ 表示局部平均。
   • 计算结构张量的特征值和特征向量，主方向对应最大特征值的特征向量方向。

3. 傅里叶分析

   • 通过傅里叶变换分析图像频域中的方向性，确定主方向。

示例：
假设通过结构张量方法计算得到图像主要纹理方向为 $\theta =30^{\circ }$。

1.2 尺度选择

目标：
确定滤波器在主方向和垂直方向上的尺度参数，以适应纹理的粗细程度。

方法：

1. 纹理频率分析：

   • 通过傅里叶变换或小波变换分析纹理的频率分布。
   • 根据频率选择对应的尺度参数 ${\sigma }_x$ 和 ${\sigma }_y$。

2. 经验选择：

   • 基于先验知识或实验经验，选择适当的尺度参数。例如，较粗的纹理需要较大的 $\sigma$，较细的纹理需要较小的 $\sigma$。

3. 多尺度分析：

   • 设计多个尺度的滤波器，以捕捉不同尺度的纹理特征。

示例：
对于粗糙纹理，选择 ${\sigma }_x=5,{\sigma }_y=1$；
对于细腻纹理，选择 ${\sigma }_x=2,{\sigma }_y=0.5$。

1.3 协方差矩阵的构建

目标：
构建描述滤波器在不同方向上尺度的协方差矩阵 $\Sigma$。

步骤：

1. 确定旋转角度 $\theta$：

   • 根据方向估计步骤，设定滤波器的主方向角度。

2. 构建旋转矩阵 $R(\theta )$：

$$R(\theta )=\left[\begin{array}{cc}\cos \theta & -\sin \theta \\ \sin \theta & \cos \theta \end{array}\right]$$

3. 构建对角矩阵 $D$：

$$D=\left[\begin{array}{cc}{\sigma }_x^2& 0\\ 0& {\sigma }_y^2\end{array}\right]$$

4. 计算协方差矩阵 $\Sigma$：

$$\Sigma =R(\theta )\cdot D\cdot R(\theta {)}^{\top }$$

示例：
设 $\theta =30^{\circ }$，${\sigma }_x=5$，${\sigma }_y=1$，则：

$$R(30^{\circ })=\left[\begin{array}{cc}\cos 30^{\circ }& -\sin 30^{\circ }\\ \sin 30^{\circ }& \cos 30^{\circ }\end{array}\right]\left[\begin{array}{cc}\sqrt{3}/2& -1/2\\ 1/2& \sqrt{3}/2\end{array}\right]$$

$$D=\left[\begin{array}{cc}25& 0\\ 0& 1\end{array}\right]$$

$$\Sigma =R(30^{\circ })\cdot D\cdot R(30^{\circ }{)}^{\top }=\left[\begin{array}{cc}\frac{75}{4}& \frac{25\sqrt{3}}{4}\\ \frac{25\sqrt{3}}{4}& \frac{25}{4}+\frac{3}{4}\end{array}\right]\left[\begin{array}{cc}18.75& 10.825\\ 10.825& 7\end{array}\right]$$

1.4 滤波器生成与归一化

目标：基于协方差矩阵生成各向异性高斯滤波器，并进行归一化处理。

步骤：

1. 定义滤波器尺寸：

   • 通常选择奇数尺寸（如 21×21），以确保滤波器中心对称。

2. 生成坐标网格：
   $$(x,y)\in \left\{\frac{-m}{2},\frac{-m}{2}+1,\dots ,\frac{m}{2}\right\}\times \left\{\frac{-n}{2},\frac{-n}{2}+1,\dots ,\frac{n}{2}\right\}$$
   其中，$m$ 和 $n$ 分别是滤波器的高度和宽度。

3. 计算各向异性高斯函数值：
   对于每个点 $(x,y)$：
   $$G(x,y)=\frac{1}{2\pi \sqrt{\det (\Sigma )}}\exp \left(-\frac{1}{2}\left[\begin{array}{cc}x& y\end{array}\right]{\Sigma }^{-1}\left[\begin{array}{c}x\\ y\end{array}\right]\right)$$

4. 归一化滤波器：

   • 使滤波器的所有元素之和为 1，以保持图像亮度。

$$G_{\text{normalized}}=\frac{G}{{\sum }_{x,y}G(x,y)}$$

示例：

使用前述协方差矩阵 $\Sigma$，生成 $21\times 21$ 的滤波器，并归一化。

• 各向异性高斯滤波器生成的代码示例

import numpy as np
import matplotlib.pyplot as plt

def anisotropic_gaussian_kernel(size, sigma_x, sigma_y, theta):
    """
    生成各向异性高斯核
    :param size: 核的尺寸 (height, width)，通常为奇数
    :param sigma_x: 主方向的标准差
    :param sigma_y: 垂直主方向的标准差
    :param theta: 主方向的旋转角度（弧度）
    :return: 各向异性高斯核
    """
    m, n = size
    y, x = np.meshgrid(np.linspace(-m//2, m//2, m), np.linspace(-n//2, n//2, n))

    # 旋转坐标系
    x_rot = x * np.cos(theta) + y * np.sin(theta)
    y_rot = -x * np.sin(theta) + y * np.cos(theta)

    # 各向异性高斯函数
    G = np.exp(-0.5 * ((x_rot**2) / sigma_x**2 + (y_rot**2) / sigma_y**2))

    # 归一化
    G /= np.sum(G)
    return G

# 示例参数
size = (21, 21)
sigma_x = 5
sigma_y = 1![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/9d07217126124d3f81f3b9ece69cc3ad.png#pic_center)

theta = np.deg2rad(30)  # 30度

# 生成滤波器
kernel = anisotropic_gaussian_kernel(size, sigma_x, sigma_y, theta)

# 显示滤波器
plt.imshow(kernel, cmap='gray')
plt.title('Anisotropic Gaussian Kernel')
plt.colorbar()
plt.show()

图示：

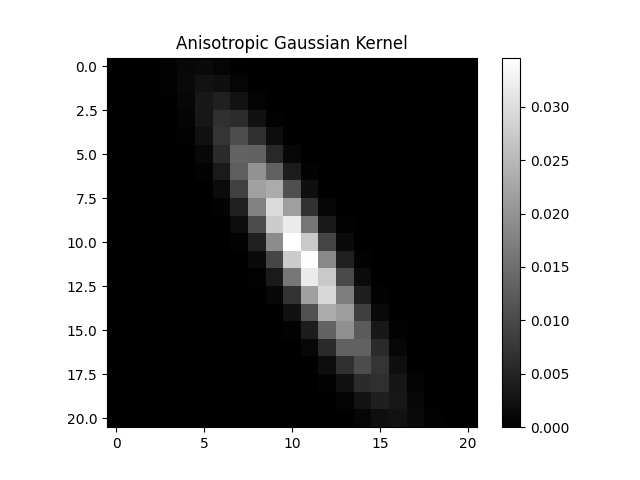

图1：30度方向的各向异性高斯滤波器

2. 参数选择与优化

各向异性高斯滤波器的性能高度依赖于其参数的选择，包括旋转角度 $\theta$、主方向尺度 ${\sigma }_x$ 及垂直方向尺度 ${\sigma }_y$。以下将详细探讨这些参数的选择与优化方法。

2.1 方向参数的确定

方法：

1. 自动估计：

   • 结构张量方法：计算图像的结构张量，提取特征值和特征向量，主方向对应最大特征值的特征向量方向。
   • 梯度方向直方图：计算全图或局部区域的梯度方向直方图，选择峰值方向作为主方向。

2. 手动设置：

   • 在已知纹理方向的情况下，手动设定 $\theta$。

优化策略：

• 局部自适应：在图像的不同区域分别估计方向参数，适应局部方向变化。
• 多方向组合：设计多个方向的滤波器，覆盖多个可能的纹理方向，提高鲁棒性。

2.2 尺度参数的选择

方法：

1. 基于纹理频率：

   • 通过频域分析（如傅里叶变换）确定纹理的主频率，进而选择合适的尺度参数。

2. 经验规则：

   • 根据图像分辨率和纹理粗细，选择 ${\sigma }_x$ 和 ${\sigma }_y$ 的值。

3. 多尺度分析：

   • 设计不同尺度的滤波器，结合多尺度特征进行分析，提高对不同尺度纹理的适应性。

优化策略：

• 自动优化： 使用机器学习方法（如网格搜索、贝叶斯优化）自动调整尺度参数，以最大化某一性能指标（如分类准确率）。

• 自适应尺度： 根据图像内容动态调整尺度参数，适应不同区域的纹理特征。

2.3 协方差矩阵的正定性与稳定性

正定性要求：

• 协方差矩阵 $\Sigma$ 必须是正定的，以确保高斯函数的有效性和数值稳定性。

方法：

1. 参数约束：

   • 确保 ${\sigma }_x>0$，${\sigma }_y>0$，并且通过旋转矩阵构建 $\Sigma$ 时避免过大或过小的协方差。

2. 数值调整：

   • 在计算协方差矩阵的逆时，加入微小的正值 $ϵ$ 以确保矩阵的可逆性：

     $${\Sigma }_{\text{adjusted}}=\Sigma +ϵI$$

   其中，$I$ 是单位矩阵，$ϵ$ 通常取 $10^{-6}$ 或更小。

优化策略：

• 正则化： 在协方差矩阵构建过程中引入正则化项，避免过度伸展或压缩。

• 约束优化： 在参数优化过程中加入约束条件，确保 $\Sigma$ 保持正定。

3. 实现细节与优化

在实际应用中，设计和实现各向异性高斯滤波器需要考虑多个细节和优化策略，以提高效率和效果。

3.1 计算效率优化

挑战：各向异性高斯滤波涉及复杂的矩阵运算和高维数据处理，尤其在高分辨率图像和多尺度多方向分析中，计算量显著增加。

策略：

1. 利用快速傅里叶变换（FFT）：通过频域卷积加速滤波过程，尤其适用于大尺寸滤波器。
2. 分离滤波：对于特定方向和尺度参数，可尝试将滤波器分解为一维滤波器的组合，减少计算复杂度。
3. 预计算与缓存：预先计算常用参数的滤波器，缓存滤波器核以减少重复计算。
4. 并行计算：利用多核处理器或GPU加速滤波器的应用，尤其适合大规模图像数据。

3.2 多尺度与多方向滤波

目标：捕捉图像中不同尺度和方向的纹理特征，提升特征提取的全面性和鲁棒性。

策略：

1. 滤波器库：预先设计并存储多尺度、多方向的各向异性高斯滤波器。
2. 多层次特征提取：在不同尺度上应用滤波器，提取不同层次的纹理特征。
3. 特征融合：将不同尺度和方向的特征进行融合（如拼接、加权平均），形成综合特征向量。

3.3 边缘处理与填充

挑战：滤波过程中，图像边缘可能由于缺乏足够的邻域像素而导致滤波器响应失真。

策略：

1. 填充方法：

   • 镜像填充：通过镜像图像边缘像素扩展图像，减少边缘效应。
   • 零填充：在图像边缘填充零值，简单但可能引入边缘失真。
   • 复制填充：复制边缘像素值扩展图像，保持边缘平滑。

2. 裁剪结果：仅保留滤波后的中心区域，舍弃边缘可能失真的部分。

3. 自适应填充：根据图像内容动态选择填充策略，提高滤波器在边缘区域的表现。

4. 实际案例分析

为更好地理解各向异性高斯滤波器的设计，以下通过两个案例进行分析：合成纹理图像上的滤波效果和真实图像中的滤波应用。

4.1 合成纹理图像上的滤波效果

背景：生成一幅具有明显方向性纹理（如斜向条纹）的合成图像，应用设计的各向异性高斯滤波器观察其效果。

步骤：

1. 生成合成图像：

import numpy as np
import matplotlib.pyplot as plt

def generate_synthetic_texture(size=(200, 200), theta=30, frequency=10):
    """
    生成带有斜向条纹的合成纹理图像
    :param size: 图像尺寸 (height, width)
    :param theta: 条纹方向角度（度）
    :param frequency: 条纹频率（条纹数）
    :return: 合成纹理图像
    """
    height, width = size
    y, x = np.meshgrid(np.linspace(0, 1, height), np.linspace(0, 1, width))
    # 旋转坐标系
    theta_rad = np.deg2rad(theta)
    x_rot = x * np.cos(theta_rad) + y * np.sin(theta_rad)
    # 生成条纹
    stripes = 0.5 * (1 + np.sin(2 * np.pi * frequency * x_rot))
    return stripes

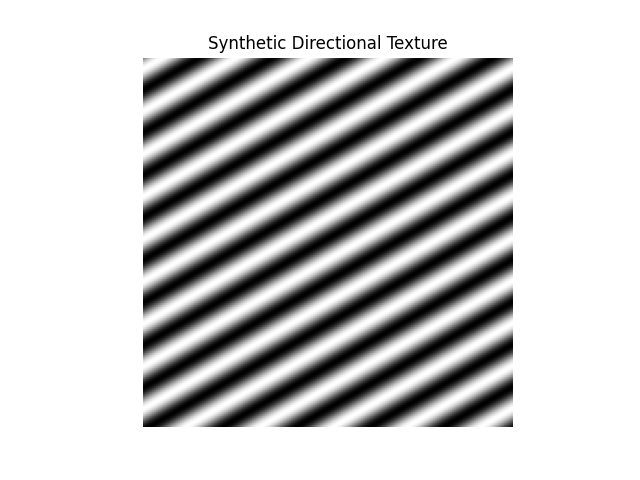

# 生成并显示合成纹理图像
synthetic_texture = generate_synthetic_texture(theta=30, frequency=10)
plt.imshow(synthetic_texture, cmap='gray')
plt.title('Synthetic Directional Texture')
plt.axis('off')
plt.show()

2. 设计各向异性高斯滤波器：
   假设纹理方向为 $\theta =30^{\circ }$，尺度参数选择 ${\sigma }_x=5$，${\sigma }_y=1$。

# 使用前述的 anisotropic_gaussian_kernel 函数生成滤波器
size = (21, 21)
sigma_x = 5
sigma_y = 1
theta = np.deg2rad(30)  # 30度

kernel = anisotropic_gaussian_kernel(size, sigma_x, sigma_y, theta)

# 显示滤波器
plt.imshow(kernel, cmap='gray')
plt.title('Anisotropic Gaussian Kernel (30°)')
plt.colorbar()
plt.show()

3. 应用滤波器并观察效果：

import cv2

# 应用各向异性高斯滤波器
filtered_image = cv2.filter2D(synthetic_texture, -1, kernel)

# 显示滤波后的图像
plt.figure(figsize=(12, 6))
plt.subplot(1, 2, 1)
plt.imshow(synthetic_texture, cmap='gray')
plt.title('Original Synthetic Texture')
plt.axis('off')

plt.subplot(1, 2, 2)
plt.imshow(filtered_image, cmap='gray')
plt.title('Filtered Texture (Anisotropic Gaussian)')
plt.axis('off')
plt.show()

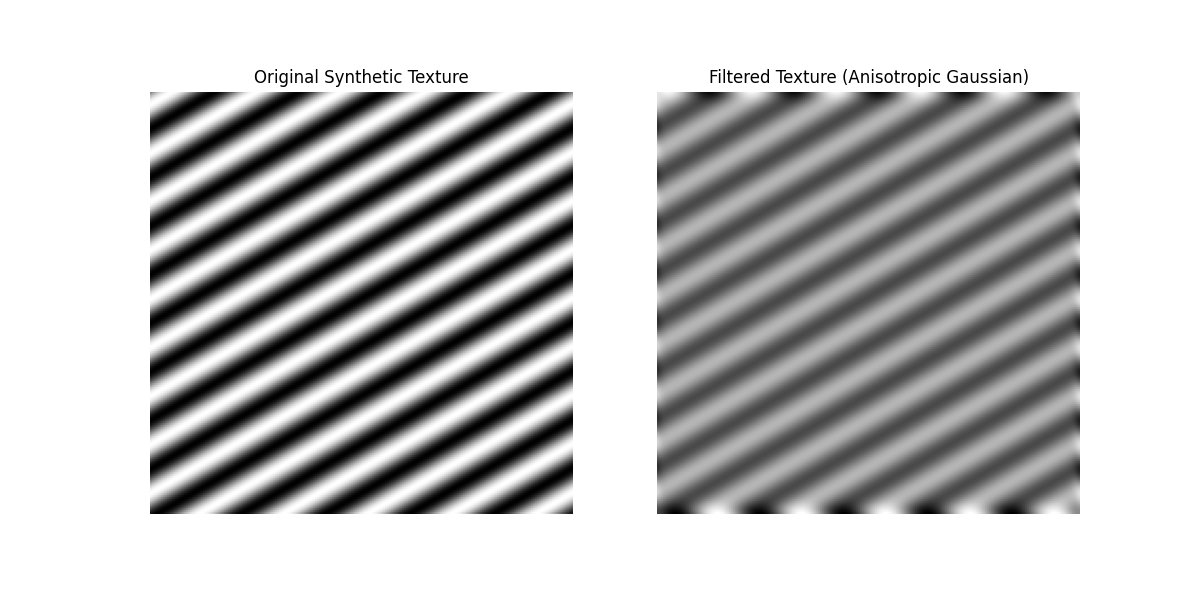

结果分析：

• 原始纹理图像：显示明显的斜向条纹，方向为 $\theta =30^{\circ }$
• 滤波后的图像：通过各向异性高斯滤波器，主要方向上的条纹得到了有效的平滑和强化，垂直方向上的细节得以保留，整体纹理更加清晰和突出。

4.2 真实图像中的滤波应用

背景：选择一幅具有明显方向性纹理（如建筑物的窗户线条）的真实图像，应用设计的各向异性高斯滤波器观察其效果。

步骤：

1. 加载真实图像并预处理：

import cv2

# 加载彩色图像并转换为灰度图
image_path = 'building_texture.jpg'  # 替换为实际图像路径
image_color = cv2.imread(image_path)
image_gray = cv2.cvtColor(image_color, cv2.COLOR_BGR2GRAY)
image_gray = cv2.normalize(image_gray, None, 0, 1, cv2.NORM_MINMAX)

# 显示原始图像
plt.imshow(image_gray, cmap='gray')
plt.title('Original Image')
plt.axis('off')
plt.show()

2. 估计纹理方向：
   假设通过结构张量方法估计得到主要纹理方向为 $45^{\circ }$。

3. 设计各向异性高斯滤波器：
   设定 ${\sigma }_x=3$，${\sigma }_y=1$，$\theta =45^{\circ }$。

size = (21, 21)
sigma_x = 3
sigma_y = 1
theta = np.deg2rad(45)  # 45度

kernel = anisotropic_gaussian_kernel(size, sigma_x, sigma_y, theta)

# 显示滤波器
plt.imshow(kernel, cmap='gray')
plt.title('Anisotropic Gaussian Kernel (45°)')
plt.colorbar()
plt.show()

4. 应用滤波器并观察效果：

# 应用各向异性高斯滤波器
filtered_image = cv2.filter2D(image_gray, -1, kernel)

# 显示滤波后的图像
plt.figure(figsize=(12, 6))
plt.subplot(1, 2, 1)
plt.imshow(image_gray, cmap='gray')
plt.title('Original Image')
plt.axis('off')

plt.subplot(1, 2, 2)
plt.imshow(filtered_image, cmap='gray')
plt.title('Filtered Image (Anisotropic Gaussian)')
plt.axis('off')
plt.show()

九、 优缺点分析

1. 优点

• 灵活性高：允许在不同方向上具有不同的尺度和方差，能够适应复杂的数据分布。
• 捕捉方向性特征：能够有效地捕捉和建模数据中的方向性差异，提升模型性能。
• 提高模型表达能力：相比标准高斯核，各向异性高斯核在表达数据结构方面更具优势。

2. 缺点

• 计算复杂度高：需要处理协方差矩阵的逆运算，尤其在高维数据中，计算成本显著增加。
• 参数选择困难：协方差矩阵中的参数较多，且对模型性能敏感，选择和优化较为复杂。
• 风险过拟合：若协方差矩阵参数过多，可能导致模型在训练数据上过拟合，影响泛化能力。
• 数值稳定性问题：在计算逆矩阵时，若协方差矩阵接近奇异，可能引发数值不稳定性。

总结

各向异性高斯核作为标准高斯核的扩展，显著增强了核函数在处理具有方向性和不同尺度数据时的能力。通过引入协方差矩阵，允许在不同方向上调整核函数的尺度，使得模型能够更准确地捕捉和建模数据的复杂结构。尽管其带来了更高的计算复杂性和参数选择的挑战，但在许多实际应用中，如支持向量机、高斯过程回归、图像处理和地理空间数据建模等，均显示出其优越性。合理地选择和优化协方差矩阵，是充分发挥各向异性高斯核优势的关键。

---

结~~~
