本文详细介绍了AD7124-4如何用于3线电阻温度检测系统RTD，包括原理图、连接原理、温度转换方法、工作模式以及STM32代码实现。通过恒流源设计和差分输入减少误差，实现高精度温度测量。
1. 原理图

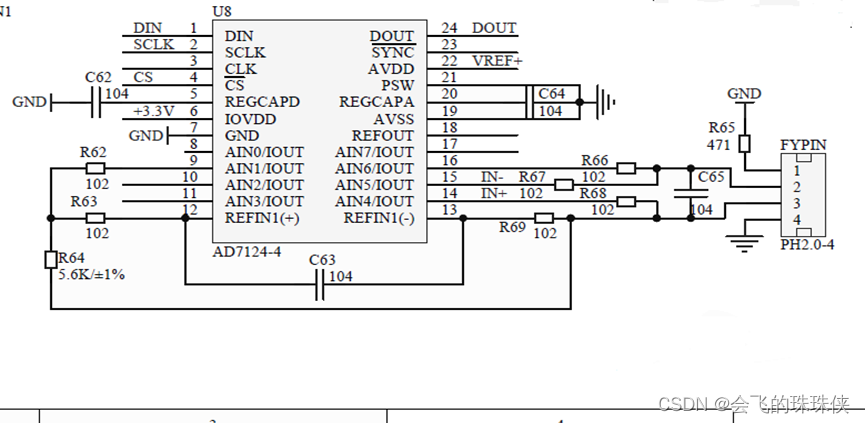

FYPIN接口连接的是RTD温度传感器。将AIN1作为IOUT1输出，输出250uA电流；将AIN6作为IOUT0输出，恒流输出250uA电流；将AIN4作为差分正输入信号；将AIN5作为差分负输入信号，由AIN4和AIN5检测RTD温度传感器2、3引脚两端的电压差，将其电压差通过通道1进行转换至数字量。
因AD7124为恒流源控制，因此参考电压取决于参考电阻的阻值。如果想要改变参考电压，可将R64更换为其他阻值。参考电压的选取需要看检测的模拟量输入电压为多少，若是红外的接收电压，可能达到3V，因此也需要更改参考电压大于输入的检测电压。
2. 连接原理

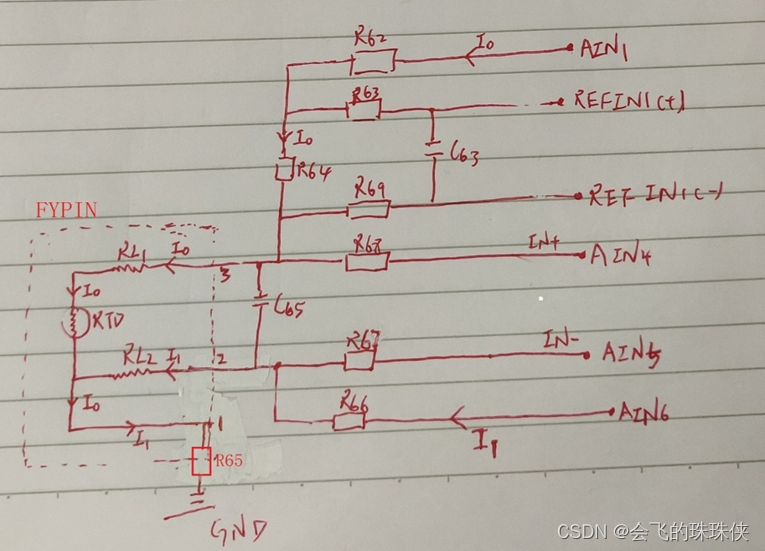

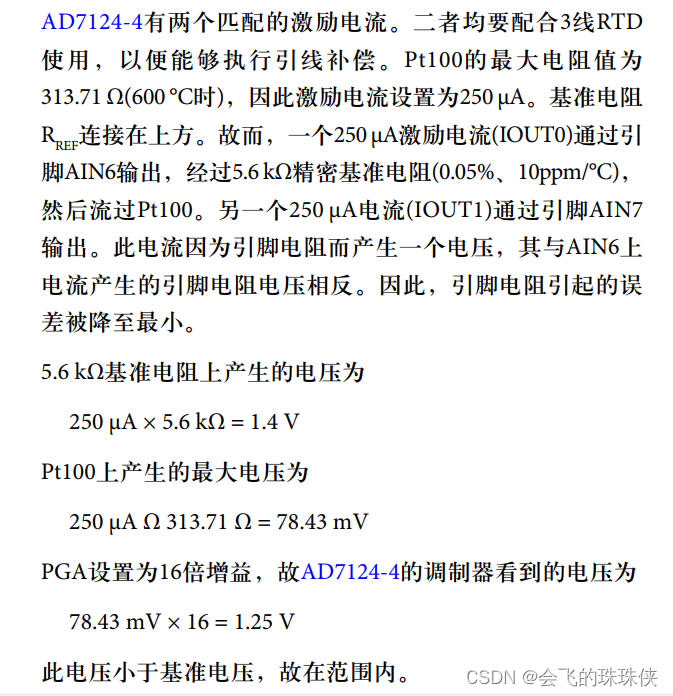

将AIN1和AIN6引脚作为恒流源输出引脚。是为了抵消RTD线电阻造成的误差。如下图所示：
