YOLOv5改进之BiFPN(含代码，超详细哦)

BiFPN论文

论文地址：[1911.09070] EfficientDet: Scalable and Efficient Object Detection (arxiv.org)

BiFPN简介

BiFPN即“双向特征金字塔网络”，是一种常用于计算机视觉任务，特别是目标检测和实例分割的神经网络架构。它扩展了特征金字塔网络（FPN），通过在金字塔级别之间引入双向连接，使信息能够在网络中同时进行自底向上和自顶向下的流动。

以下是BiFPN的工作原理概述：

1. 特征金字塔生成：最初，网络通过从骨干网络（通常是ResNet等卷积神经网络）的多个层中提取特征来生成特征金字塔。

2. 双向连接：与传统FPN不同，BiFPN在特征金字塔相邻级别之间引入了双向连接。这意味着信息可以从更高级别的特征流向更低级别的特征（自顶向下路径），也可以从更低级别的特征流向更高级别的特征（自底向上路径）。

3. 特征整合：双向连接允许在两个方向上整合来自特征金字塔不同级别的信息。这种整合有助于有效地捕获多尺度特征。

4. 加权特征融合：BiFPN采用加权特征融合机制，将不同级别的特征进行组合。融合的权重在训练过程中学习，确保了最佳的特征整合。

BiFPN中的双向连接有助于更好地在不同尺度上捕获特征表示，提高了网络处理不同尺寸和复杂度对象的能力。这在目标检测任务中尤为重要，因为图像中的对象大小可能差异显著。

研究表明，BiFPN可以提高模型的效率和性能，特别是对于目标检测、实例分割和其他相关计算机视觉任务。

BiFPN结构图

添加代码

在common.py中添加BiFPN模块

将下面BiFPN模块的代码复制粘贴到common.py文件的末尾。

# BiFPN
# 两个特征图add操作
class BiFPN_Add2(nn.Module):
    def __init__(self, c1, c2):
        super(BiFPN_Add2, self).__init__()
        # 设置可学习参数 nn.Parameter的作用是：将一个不可训练的类型Tensor转换成可以训练的类型parameter
        # 并且会向宿主模型注册该参数 成为其一部分 即model.parameters()会包含这个parameter
        # 从而在参数优化的时候可以自动一起优化
        self.w = nn.Parameter(torch.ones(2, dtype=torch.float32), requires_grad=True)
        self.epsilon = 0.0001
        self.conv = nn.Conv2d(c1, c2, kernel_size=1, stride=1, padding=0)
        self.silu = nn.SiLU()

    def forward(self, x):
        w = self.w
        weight = w / (torch.sum(w, dim=0) + self.epsilon)
        return self.conv(self.silu(weight[0] * x[0] + weight[1] * x[1]))


# 三个特征图add操作
class BiFPN_Add3(nn.Module):
    def __init__(self, c1, c2):
        super(BiFPN_Add3, self).__init__()
        self.w = nn.Parameter(torch.ones(3, dtype=torch.float32), requires_grad=True)
        self.epsilon = 0.0001
        self.conv = nn.Conv2d(c1, c2, kernel_size=1, stride=1, padding=0)
        self.silu = nn.SiLU()

    def forward(self, x):
        w = self.w
        weight = w / (torch.sum(w, dim=0) + self.epsilon)
        # Fast normalized fusion
        return self.conv(self.silu(weight[0] * x[0] + weight[1] * x[1] + weight[2] * x[2]))

步骤2：在yolo.py文件中加入类名

在yolo.py文件的parse_model函数中找到 elif m is Conat: 语句，在其后面加上下列语句：

# 添加bifpn_add结构
elif m in [BiFPN_Add2, BiFPN_Add3]:
    c2 = max([ch[x] for x in f])

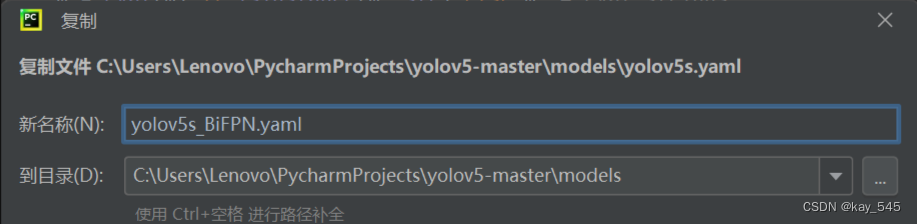

步骤3：创建自定义yaml文件

然后将yaml文件中所有Concat换成BiFPN_Add。

yaml文件修改后的完整代码如下：

# YOLOv5 🚀 by Ultralytics, GPL-3.0 license

# Parameters
nc: 80  # number of classes
depth_multiple: 0.33  # model depth multiple
width_multiple: 0.50  # layer channel multiple
anchors:
  - [10,13, 16,30, 33,23]  # P3/8
  - [30,61, 62,45, 59,119]  # P4/16
  - [116,90, 156,198, 373,326]  # P5/32

# YOLOv5 v6.0 backbone
backbone:
  # [from, number, module, args]
  [[-1, 1, Conv, [64, 6, 2, 2]],  # 0-P1/2
   [-1, 1, Conv, [128, 3, 2]],  # 1-P2/4
   [-1, 3, C3, [128]],
   [-1, 1, Conv, [256, 3, 2]],  # 3-P3/8
   [-1, 6, C3, [256]],
   [-1, 1, Conv, [512, 3, 2]],  # 5-P4/16
   [-1, 9, C3, [512]],
   [-1, 1, Conv, [1024, 3, 2]],  # 7-P5/32
   [-1, 3, C3, [1024]],
   [-1, 1, SPPF, [1024, 5]],  # 9
  ]

# YOLOv5 v6.1 BiFPN head
head:
  [[-1, 1, Conv, [512, 1, 1]],
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [[-1, 6], 1, BiFPN_Add2, [256, 256]],  # cat backbone P4
   [-1, 3, C3, [512, False]],  # 13

   [-1, 1, Conv, [256, 1, 1]],
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [[-1, 4], 1, BiFPN_Add2, [128, 128]],  # cat backbone P3
   [-1, 3, C3, [256, False]],  # 17

   [-1, 1, Conv, [512, 3, 2]],
   [[-1, 13, 6], 1, BiFPN_Add3, [256, 256]],  #v5s通道数是默认参数的一半
   [-1, 3, C3, [512, False]],  # 20

   [-1, 1, Conv, [512, 3, 2]],
   [[-1, 10], 1, BiFPN_Add2, [256, 256]],  # cat head P5
   [-1, 3, C3, [1024, False]],  # 23

   [[17, 20, 23], 1, Detect, [nc, anchors]],  # Detect(P3, P4, P5)
  ]

步骤4：验证是否加入成功

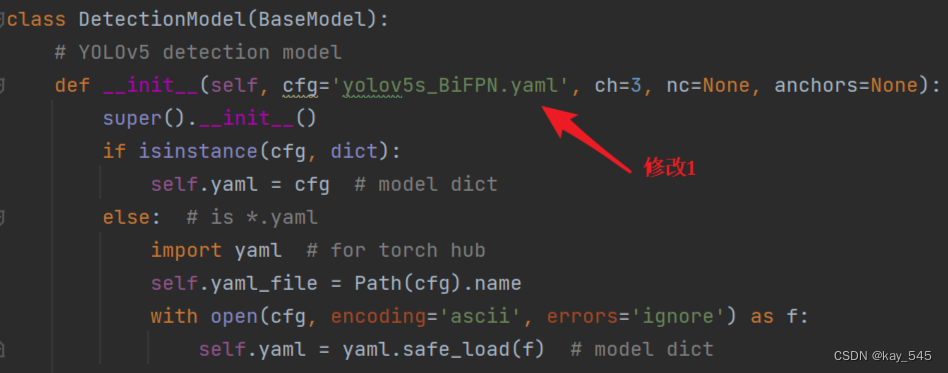

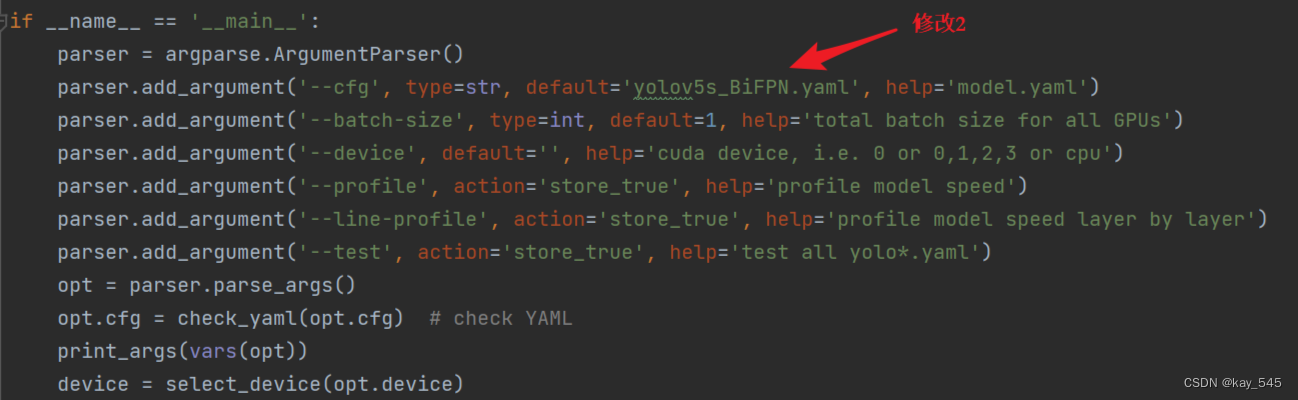

在yolo.py文件里，配置我们刚才自定义的yolov5s_BiFPN.yaml

 然后运行yolo.py，得到结果。

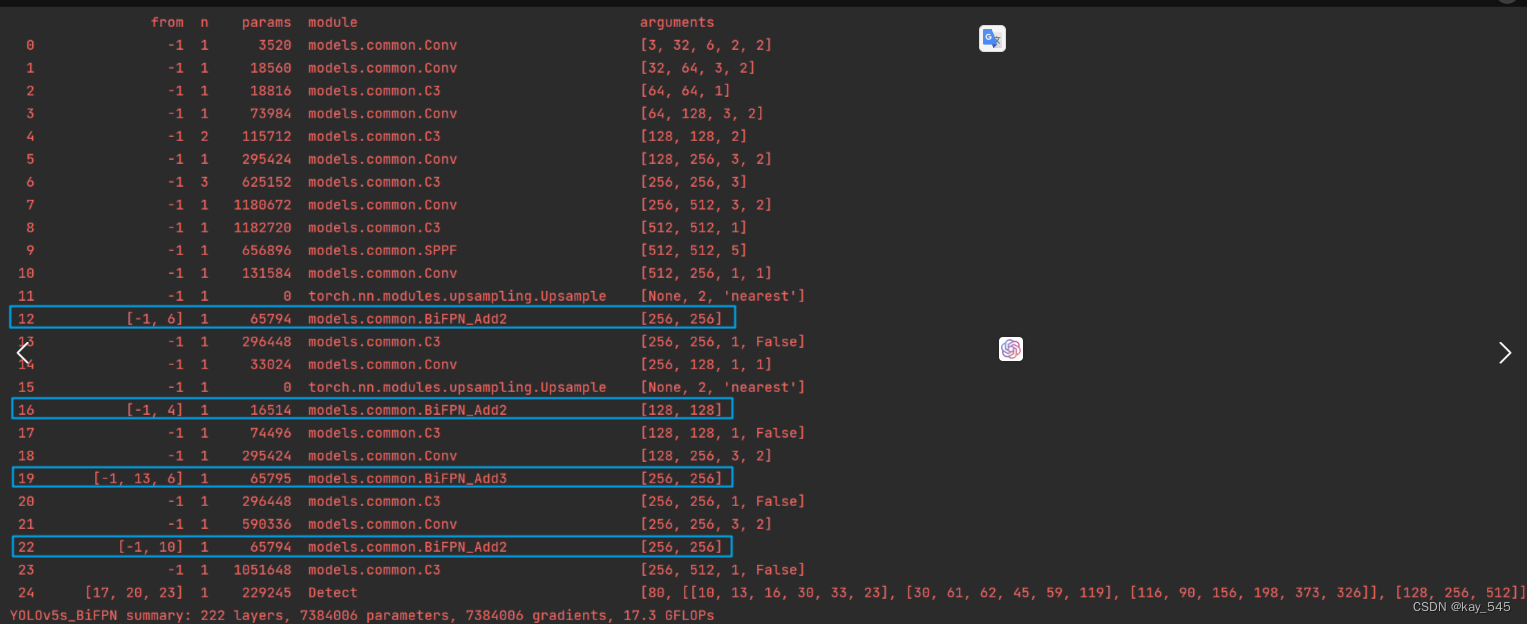

由运行结果可以看到，所有Concat已被换成了BiFPN_Add。

这样就算添加成功了。🎉🎉🎉

步骤5：修改train.py

首先找到train.py文件中的 #Optimizer，加入下列代码：

    g0, g1, g2 = [], [], []  # optimizer parameter groups
    for v in model.modules():
        if hasattr(v, 'bias') and isinstance(v.bias, nn.Parameter):  # bias
            g2.append(v.bias)
        if isinstance(v, nn.BatchNorm2d):  # weight (no decay)
            g0.append(v.weight)
        elif hasattr(v, 'weight') and isinstance(v.weight, nn.Parameter):  # weight (with decay)
            g1.append(v.weight)
        # BiFPN_Concat
        elif isinstance(v, BiFPN_Add2) and hasattr(v, 'w') and isinstance(v.w, nn.Parameter):
            g1.append(v.w)
        elif isinstance(v, BiFPN_Add3) and hasattr(v, 'w') and isinstance(v.w, nn.Parameter):
            g1.append(v.w)

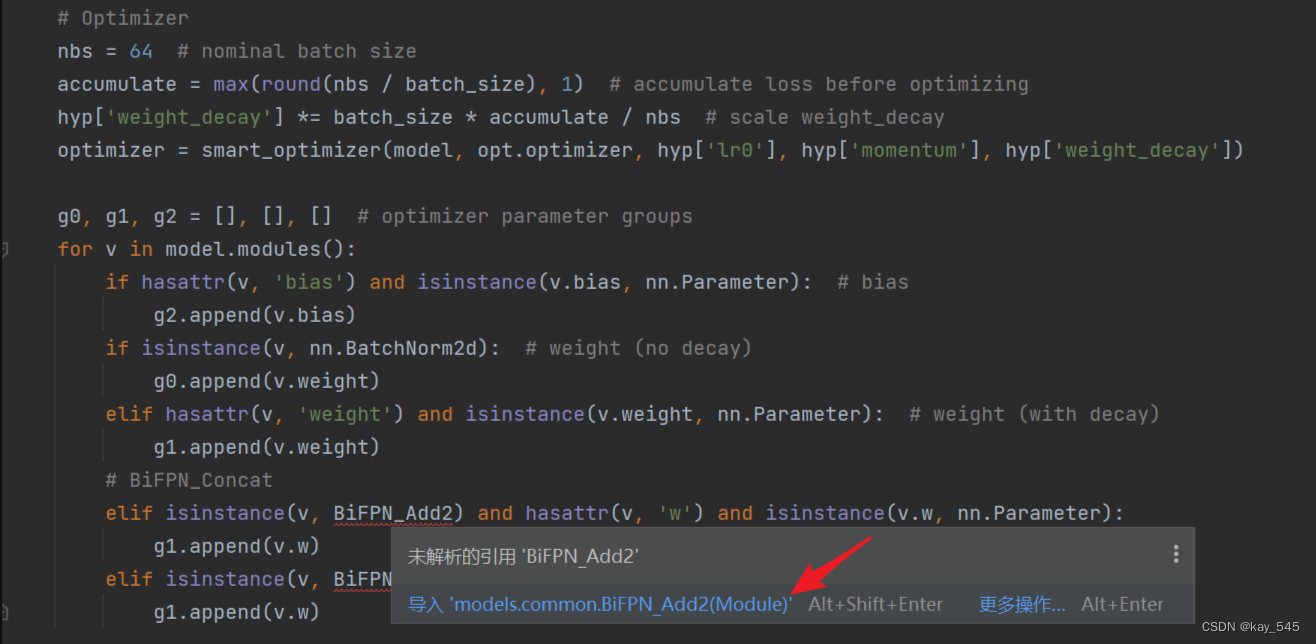

此时，会出现报错提示，原因是我们没有导入相应的包。

接下来，我们就导入相应的包。

导入完毕后，我们可以看到：报错消失了！

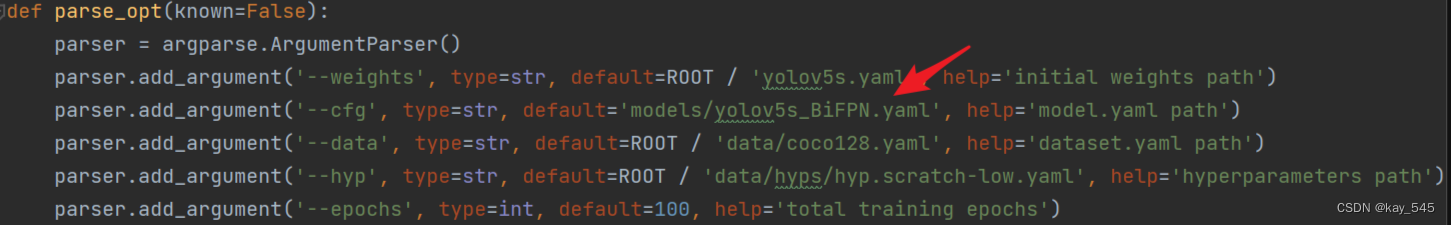

然后，在train.py文件中找到 parse_opt函数，然后将第二行 '--cfg' 的default改为 'models/yolov5s_BiFPN.yaml'，然后就可以开始进行训练了。

快去运行吧
