前言

针对红绿灯轻量化检测，上一节使用MobileNetv3替换了主干网络，本篇将在使用BiFPN替换Neck的方式优化算法~

往期回顾

YOLOv5-7.0改进（一）MobileNetv3替换主干网络

目录

一、BiFPN简介

BiFPN即“双向特征金字塔网络”，常用于目标检测和实例分割的神经网络架构。EfficientDet是以EfficientNet模型和双向特征加权金字塔网络BiFPN为基础，于2020年创新推出的新一代目标检测模型。

论文题目：《EfficientDet: Scalable and Efficient Object Detection》（《EfficientDet：可扩展且高效的目标检测》）
原文地址：EfficientDet: Scalable and Efficient Object Detection
论文提供代码地址：https://github.com/google/automl/tree/master/efficientdet
第三方提供代码地址：https://github.com/jewelc92/mmdetection/blob/3.x/projects/EfficientDet/efficientdet/bifpn.py

二、改进方法一

第一步：在common.py中添加BiFPN模块

代码如下：

# BiFPN
# 两个特征图add操作
class BiFPN_Add2(nn.Module):
    def __init__(self, c1, c2):
        super(BiFPN_Add2, self).__init__()
        # 设置可学习参数 nn.Parameter的作用是：将一个不可训练的类型Tensor转换成可以训练的类型parameter
        # 并且会向宿主模型注册该参数 成为其一部分 即model.parameters()会包含这个parameter
        # 从而在参数优化的时候可以自动一起优化
        self.w = nn.Parameter(torch.ones(2, dtype=torch.float32), requires_grad=True)
        self.epsilon = 0.0001
        self.conv = nn.Conv2d(c1, c2, kernel_size=1, stride=1, padding=0)
        self.silu = nn.SiLU()

    def forward(self, x):
        w = self.w
        weight = w / (torch.sum(w, dim=0) + self.epsilon)
        return self.conv(self.silu(weight[0] * x[0] + weight[1] * x[1]))


# 三个特征图add操作
class BiFPN_Add3(nn.Module):
    def __init__(self, c1, c2):
        super(BiFPN_Add3, self).__init__()
        self.w = nn.Parameter(torch.ones(3, dtype=torch.float32), requires_grad=True)
        self.epsilon = 0.0001
        self.conv = nn.Conv2d(c1, c2, kernel_size=1, stride=1, padding=0)
        self.silu = nn.SiLU()

    def forward(self, x):
        w = self.w
        weight = w / (torch.sum(w, dim=0) + self.epsilon)
        # Fast normalized fusion
        return self.conv(self.silu(weight[0] * x[0] + weight[1] * x[1] + weight[2] * x[2]))

效果如下：
在这里插入图片描述

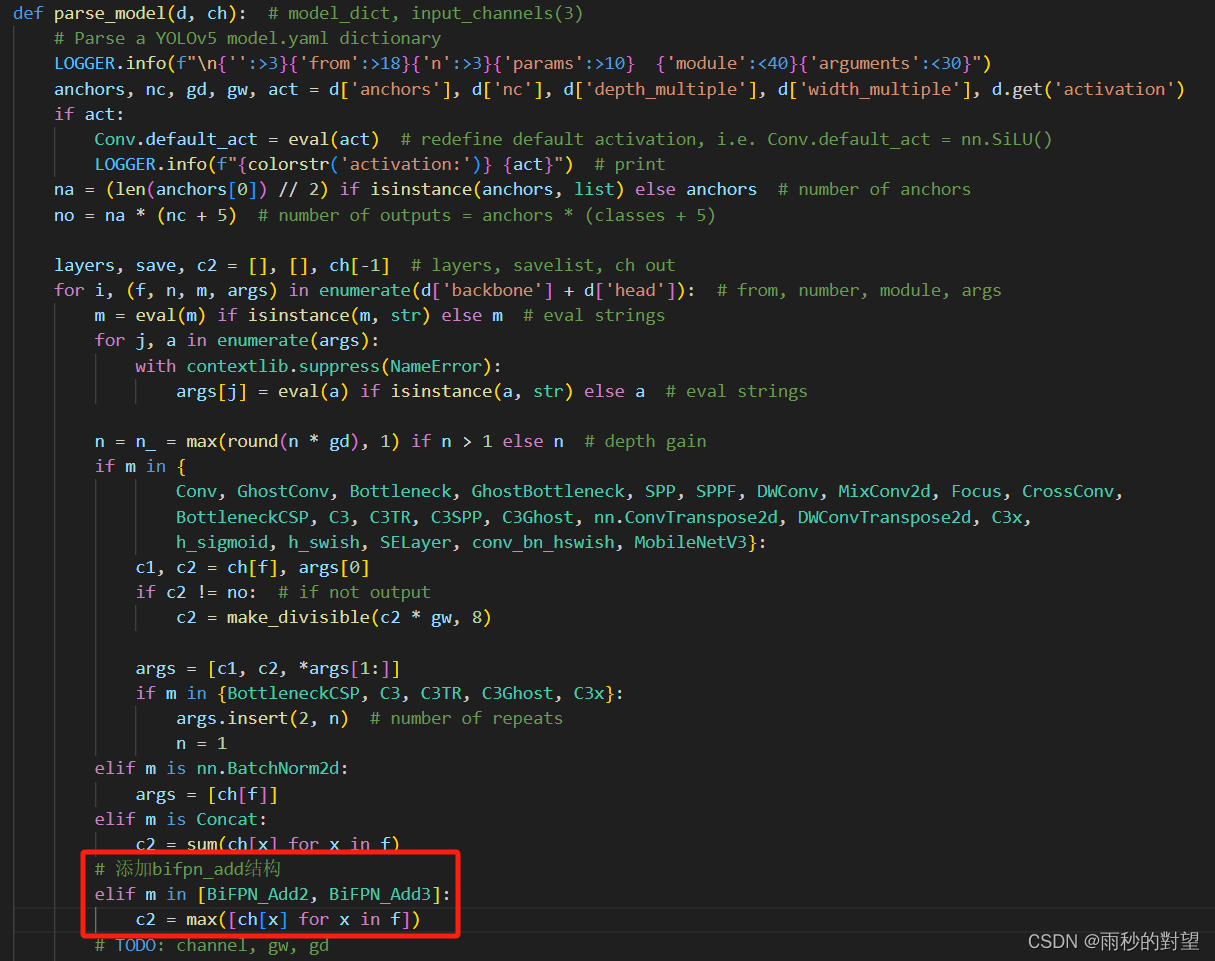

第二步：在yolo.py中的parse_model函数加入类名

添加内容如下：

# 添加bifpn_add结构
elif m in [BiFPN_Add2, BiFPN_Add3]:
    c2 = max([ch[x] for x in f])

效果如下：
在这里插入图片描述

第三步：制作模型配置文件

复制yolov5s.yaml文件，重命名为yolov5s_BiFPN.yaml，代码如下：

# YOLOv5 🚀 by Ultralytics, GPL-3.0 license

# Parameters
nc: 12  # number of classes
depth_multiple: 0.33  # model depth multiple
width_multiple: 0.50  # layer channel multiple
anchors:
  - [10,13, 16,30, 33,23]  # P3/8
  - [30,61, 62,45, 59,119]  # P4/16
  - [116,90, 156,198, 373,326]  # P5/32

# YOLOv5 v6.0 backbone
backbone:
  # [from, number, module, args]
  [[-1, 1, Conv, [64, 6, 2, 2]],  # 0-P1/2
   [-1, 1, Conv, [128, 3, 2]],  # 1-P2/4
   [-1, 3, C3, [128]],
   [-1, 1, Conv, [256, 3, 2]],  # 3-P3/8
   [-1, 6, C3, [256]],
   [-1, 1, Conv, [512, 3, 2]],  # 5-P4/16
   [-1, 9, C3, [512]],
   [-1, 1, Conv, [1024, 3, 2]],  # 7-P5/32
   [-1, 3, C3, [1024]],
   [-1, 1, SPPF, [1024, 5]],  # 9
  ]

# YOLOv5 v6.1 BiFPN head
head:
  [[-1, 1, Conv, [512, 1, 1]],
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [[-1, 6], 1, BiFPN_Add2, [256, 256]],  # cat backbone P4
   [-1, 3, C3, [512, False]],  # 13

   [-1, 1, Conv, [256, 1, 1]],
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [[-1, 4], 1, BiFPN_Add2, [128, 128]],  # cat backbone P3
   [-1, 3, C3, [256, False]],  # 17

   [-1, 1, Conv, [512, 3, 2]],
   [[-1, 13, 6], 1, BiFPN_Add3, [256, 256]],  #v5s通道数是默认参数的一半
   [-1, 3, C3, [512, False]],  # 20

   [-1, 1, Conv, [512, 3, 2]],
   [[-1, 10], 1, BiFPN_Add2, [256, 256]],  # cat head P5
   [-1, 3, C3, [1024, False]],  # 23

   [[17, 20, 23], 1, Detect, [nc, anchors]],  # Detect(P3, P4, P5)
  ]

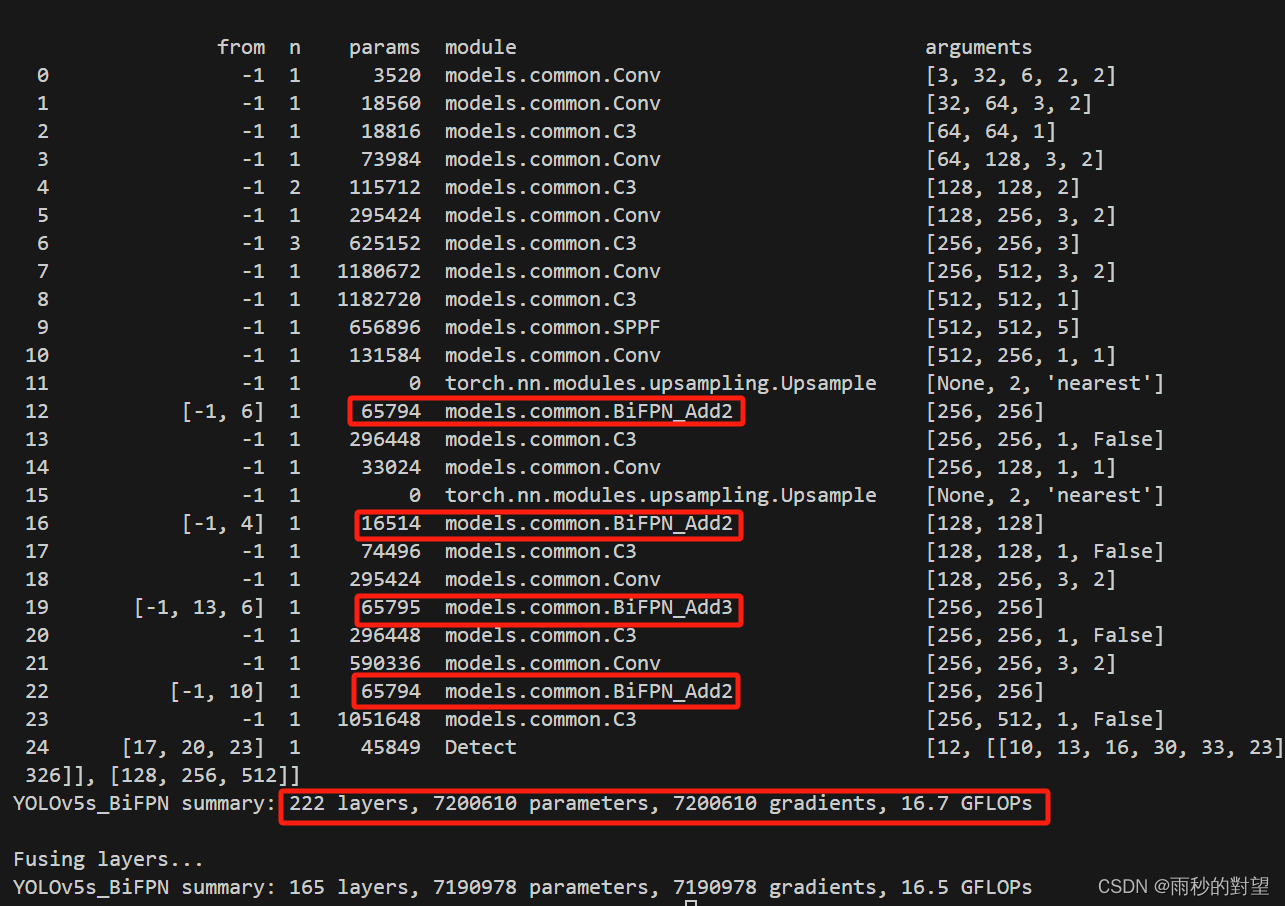

第四步：验证新加入的BiFPN

运行yolo.py:

在这里插入图片描述
可以看到所有的Concat被换成了BiFPN_Add

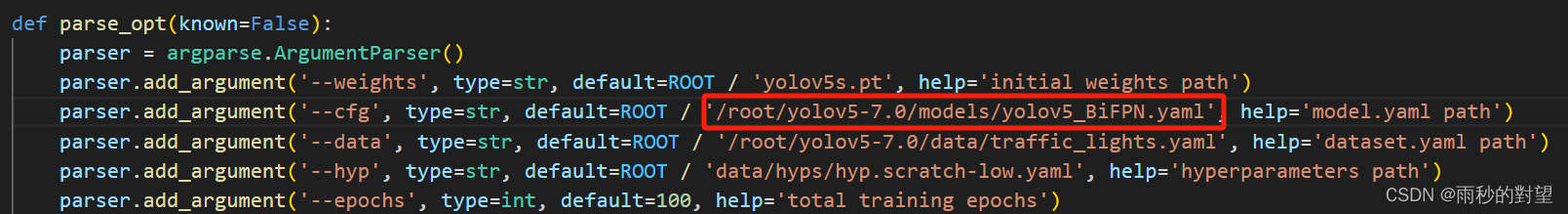

第五步：修改train.py中的cfg参数

将模型配置文件修改为yolov5s_BiFPN.yaml

在这里插入图片描述

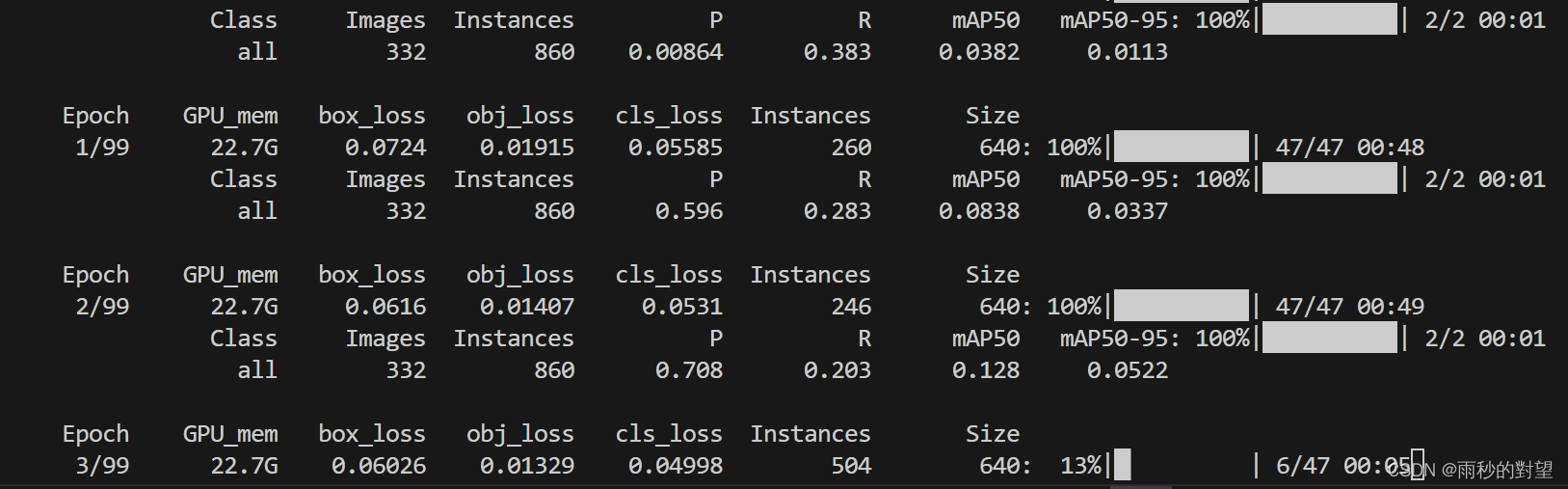

第六步：运行 python train.py

开始训练：

在这里插入图片描述
训练结束后结果保存到run/train文件夹下~

结果对比：
在这里插入图片描述

可以看到更换BiFPN之后的性能有所下降！

好了，到这里关于YOLOv5中第一种BiFPN替换Neck的改进就完成了!

三、改进方法二

第一步：在common.py中添加BiFPN模块

添加代码如下：

# 结合BiFPN 设置可学习参数 学习不同分支的权重
# 两个分支concat操作
class BiFPN_Concat2(nn.Module):
    def __init__(self, dimension=1):
        super(BiFPN_Concat2, self).__init__()
        self.d = dimension
        self.w = nn.Parameter(torch.ones(2, dtype=torch.float32), requires_grad=True)
        self.epsilon = 0.0001

    def forward(self, x):
        w = self.w
        weight = w / (torch.sum(w, dim=0) + self.epsilon)  # 将权重进行归一化
        # Fast normalized fusion
        x = [weight[0] * x[0], weight[1] * x[1]]
        return torch.cat(x, self.d)


# 三个分支concat操作
class BiFPN_Concat3(nn.Module):
    def __init__(self, dimension=1):
        super(BiFPN_Concat3, self).__init__()
        self.d = dimension
        # 设置可学习参数 nn.Parameter的作用是：将一个不可训练的类型Tensor转换成可以训练的类型parameter
        # 并且会向宿主模型注册该参数 成为其一部分 即model.parameters()会包含这个parameter
        # 从而在参数优化的时候可以自动一起优化
        self.w = nn.Parameter(torch.ones(3, dtype=torch.float32), requires_grad=True)
        self.epsilon = 0.0001

    def forward(self, x):
        w = self.w
        weight = w / (torch.sum(w, dim=0) + self.epsilon)  # 将权重进行归一化
        # Fast normalized fusion
        x = [weight[0] * x[0], weight[1] * x[1], weight[2] * x[2]]
        return torch.cat(x, self.d)

效果如下：

在这里插入图片描述

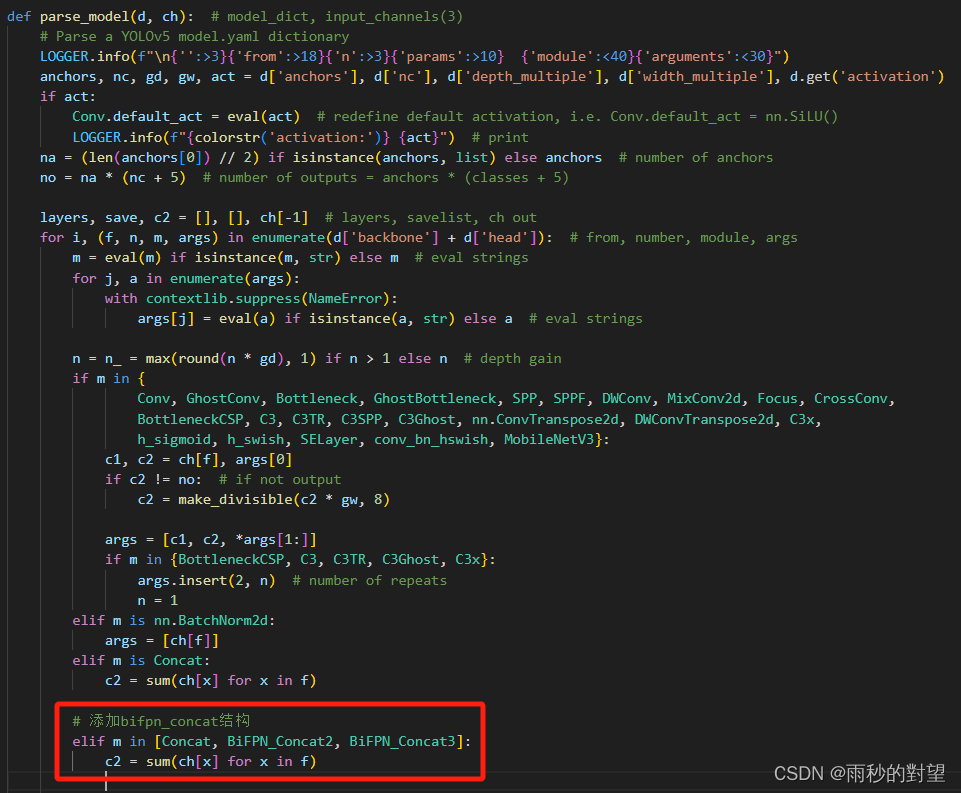

第二步：在yolo.py中的parse_model函数加入类名

添加以下代码：

# 添加bifpn_concat结构
elif m in [Concat, BiFPN_Concat2, BiFPN_Concat3]:
    c2 = sum(ch[x] for x in f)

效果如下：

在这里插入图片描述

第三步：制作模型配置文件

复制yolov5s.yaml重命名为yolov5s-BiFPN1.yaml，内容如下：

# YOLOv5 🚀 by Ultralytics, GPL-3.0 license

# Parameters
nc: 12  # number of classes
depth_multiple: 0.33  # model depth multiple
width_multiple: 0.50  # layer channel multiple
anchors:
  - [10,13, 16,30, 33,23]  # P3/8
  - [30,61, 62,45, 59,119]  # P4/16
  - [116,90, 156,198, 373,326]  # P5/32

# YOLOv5 v6.0 backbone
backbone:
  # [from, number, module, args]
  [[-1, 1, Conv, [64, 6, 2, 2]],  # 0-P1/2
   [-1, 1, Conv, [128, 3, 2]],  # 1-P2/4
   [-1, 3, C3, [128]],
   [-1, 1, Conv, [256, 3, 2]],  # 3-P3/8
   [-1, 6, C3, [256]],
   [-1, 1, Conv, [512, 3, 2]],  # 5-P4/16
   [-1, 9, C3, [512]],
   [-1, 1, Conv, [1024, 3, 2]],  # 7-P5/32
   [-1, 3, C3, [1024]],
   [-1, 1, SPPF, [1024, 5]],  # 9
  ]

# YOLOv5 v6.1 BiFPN head
head:
  [[-1, 1, Conv, [512, 1, 1]],
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [[-1, 6], 1, BiFPN_Concat2, [1]],  # cat backbone P4 <--- BiFPN change
   [-1, 3, C3, [512, False]],  # 13

   [-1, 1, Conv, [256, 1, 1]],
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [[-1, 4], 1, BiFPN_Concat2, [1]],  # cat backbone P3 <--- BiFPN change
   [-1, 3, C3, [256, False]],  # 17 (P3/8-small)

   [-1, 1, Conv, [256, 3, 2]],
   [[-1, 14, 6], 1, BiFPN_Concat3, [1]],  # cat P4 <--- BiFPN change
   [-1, 3, C3, [512, False]],  # 20 (P4/16-medium)

   [-1, 1, Conv, [512, 3, 2]],
   [[-1, 10], 1, BiFPN_Concat2, [1]],  # cat head P5 <--- BiFPN change
   [-1, 3, C3, [1024, False]],  # 23 (P5/32-large)

   [[17, 20, 23], 1, Detect, [nc, anchors]],  # Detect(P3, P4, P5)
  ]

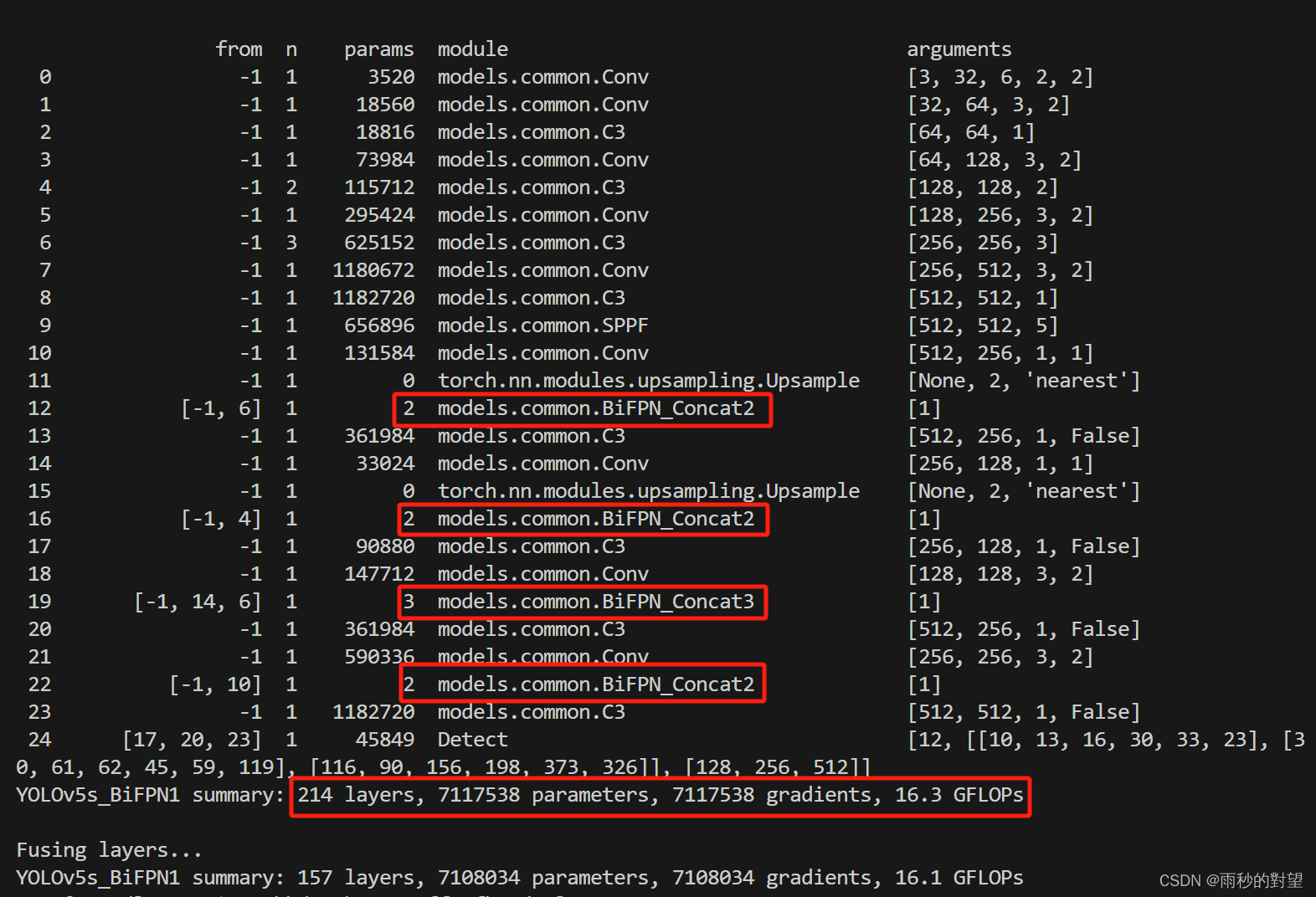

第四步：验证新加入的BiFPN

运行models/yolo.py

在这里插入图片描述

第五步：修改train.py中的cfg参数

跟上面步骤一样，将模型配置文件修改为yolov5s_BiFPN1.yaml

第六步：运行 python train.py

开始训练：

在这里插入图片描述

训练结束后结果保存到run/train文件夹下~

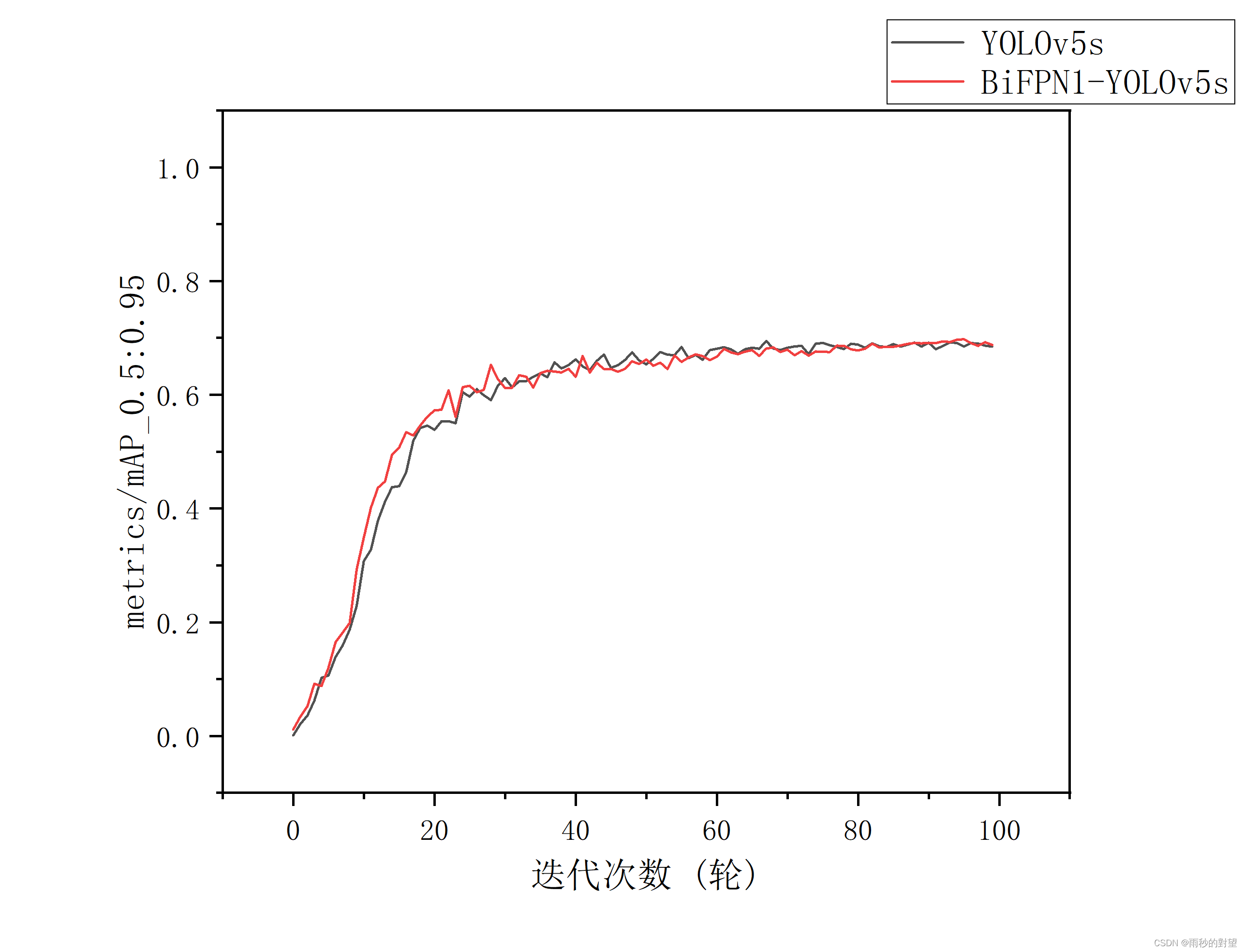

结果对比：
在这里插入图片描述

可以看到更换BiFPN之后的前30轮均有所提升，后70轮基本相平！

好了，到这里关于YOLOv5中第二种BiFPN替换Neck的改进就完成了!
