Calibre技能1（连载中…）

声明：文章转载自微信公众号：模拟版图layout设计（转载请标明出处！）

---

1. 删除多余的runset文件

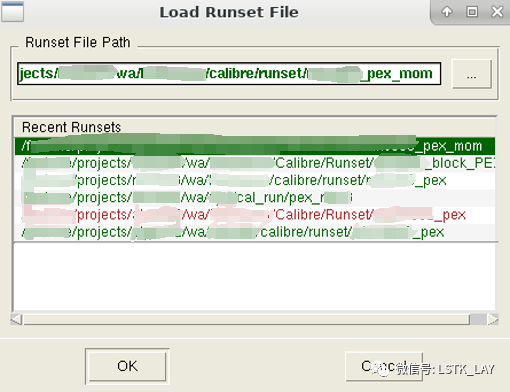

如下图，有时候我们会建立多个runset文件，以适应不同的要求，当验证过后的runset文件我们希望从列表中删除。

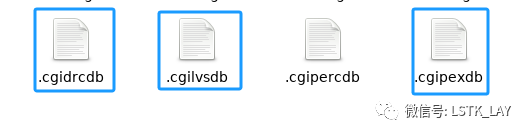

解决方法：回到个人home目录下，找到如下图的几个文件（隐藏文件），打开文件然后删除你不要的runset文件即可。

---

2. 自动加载runset文件

需要在.cshrc文件中添加如下相关代码：

setenv MGC_CALIBRE_PEX_RUNSET_FILE /XXX/XXX/XXX/XXX/...setenv MGC_CALIBRE_LVS_RUNSET_FILE /XXX/XXX/XXX/XXX/...setenv MGC_CALIBRE_DRC_RUNSET_FILE /XXX/XXX/XXX/XXX/...

左右滑动查看更多！

“/xxx/xxx/xxx/xxx/...”表示本地保存runset 文件的相关路径。

---

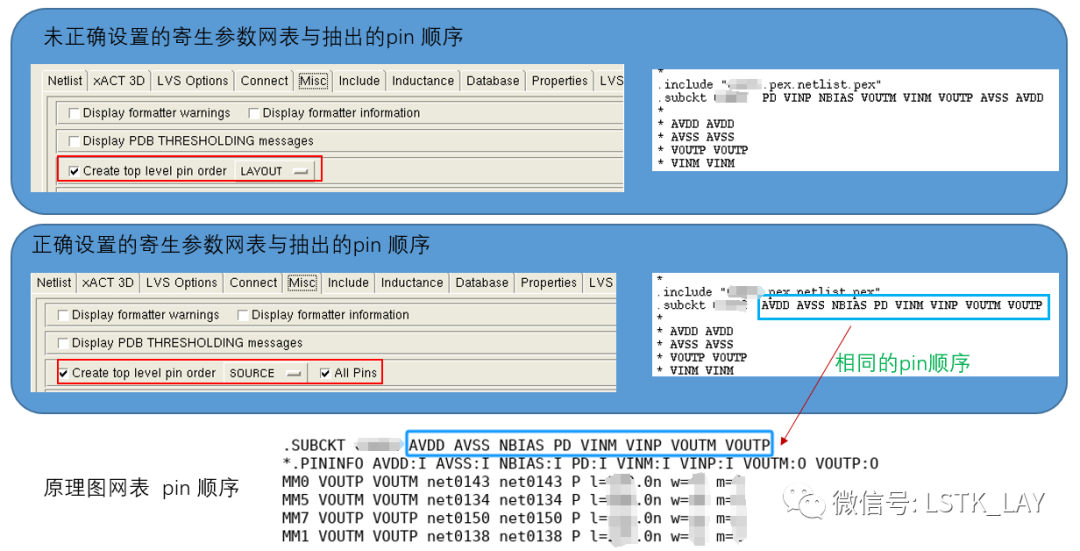

3. 设置PEX抽寄生参数网表 pin顺序与原理图一致，避免后防手动修改

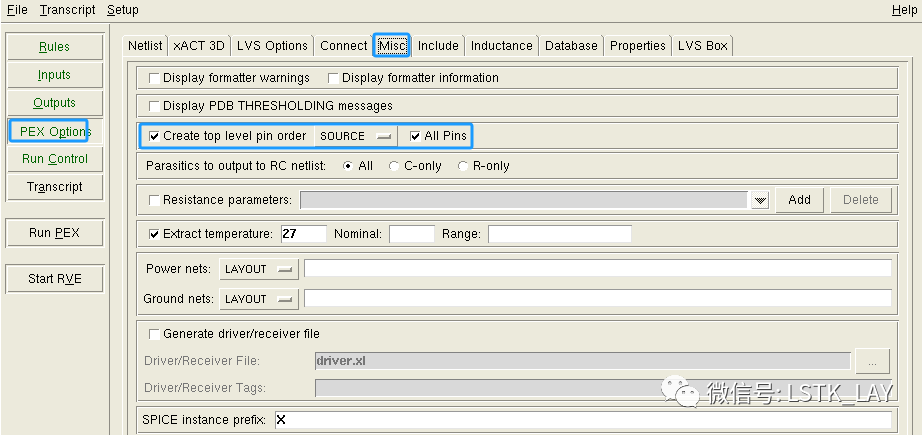

Calibre PEX Options选项卡中，按如下图示设置即可；

---

4. 当进行DRC、LVS、PEX时，自动创建对应cell name 对应的文件夹

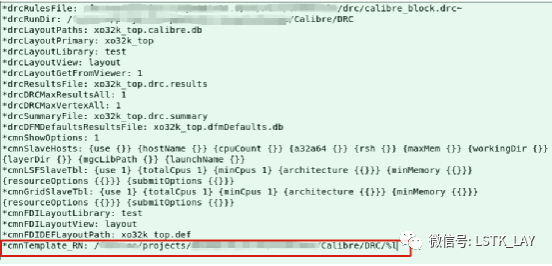

打开对应保存的Runset文件，在文件中加入下面语句即可：

*cmnTemplate_RN：/xxx/xxx/xxx/xxx/%l

说明：“/xxx/xxx/xxx/xxx/” 代表相关要生成DRC/LVS/PEX结果的路径。

---

5. 在Virtuoso界面调出Calibre Real Time DRC 工具栏

需要在.cshrc文件中添加如下三行代码：​​​​​​​

setenv MGC_CALIBRE_REALTIME_VIRTUOSO_ENABLED 1setenv 0A_PLUGIN_PATH ${MGC_HOME}/shared/pkgs/icv/tools/querysklsetenv LD_LIBRARY_PATH $MGC_HOME/shared/pkgs/icv/tools/calibre_client/lib/64:${LD_LIBRARY_PATH}

左右滑动查看更多！

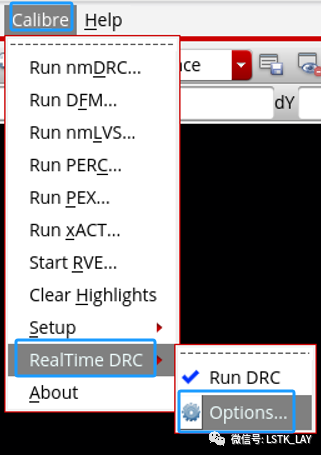

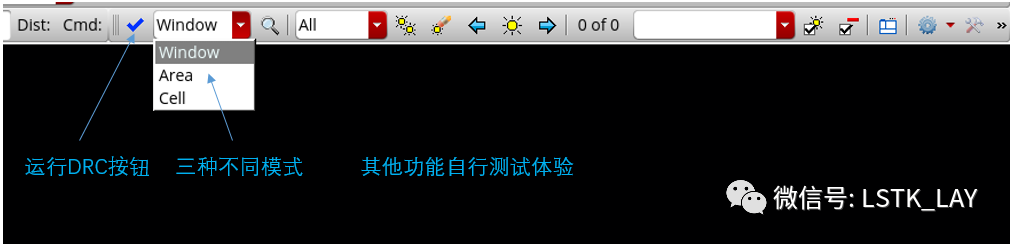

效果图如下：

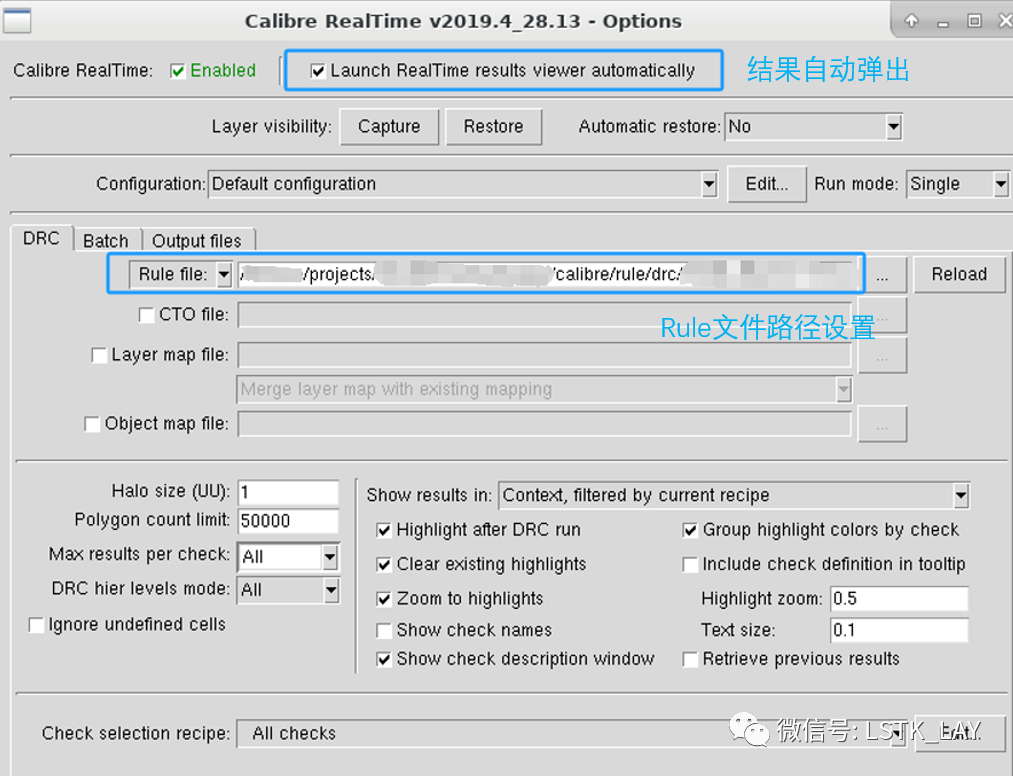

首先设置需要的DRC rule文件：如下图片。

*以上内容仅供个人学习，切勿用于商业！！！
