4路高精度宽高压采集器支持监测直流电压1~1000V RS485通讯

Manos257248

已于 2024-03-14 09:48:29 修改

阅读量670

点赞数 10

文章标签： c语言 stm32

于 2024-03-14 09:20:59 首次发布

本文链接：https://blog.csdn.net/m0_68790422/article/details/136625203

版权

直流高压在工业上的应用极为广泛，但是在网上找了一下电压采集器，几乎都是低压监测，绝大部分都是20V以内的电压采集，电压采集范围小、电压低。

于是自己设计了一款高精度的、采集范围宽的、兼容直流高低压、4通道、全隔离电压采集器。

电压采集范围：DC 1 ~ 1000V

供电电压：DC 8 ~ 20V

采集精度：0.5%以下，实测0.3%

主控芯片使用STM32F103C8T6，RS485通讯，标准MODBUS-RTU协议

指示灯会根据不同情况展示不同的状态

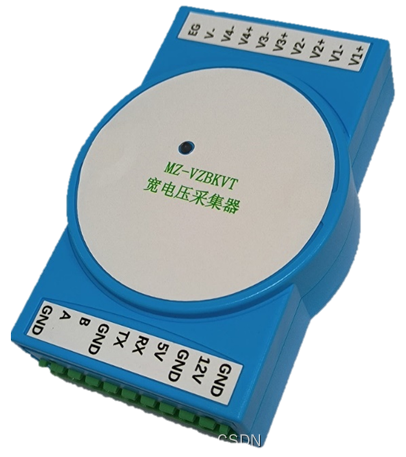

实物图

视频展示有点长，所以放在了这里Manos257248的抖音 - 抖音 (douyin.com)

链接在这里RS485宽电压采集器1000V多通道电压数据采集器4通道电压采集模块-淘宝网 (taobao.com)
