以下方案针对火电厂风机（包括引风机、送风机、鼓风机等）故障分类预测，结合多个传感器（振动、温度、压力、叶片角度、油液分析等）数据，采用深度学习中性能稳定、易于训练的CNN‑LSTM并行网络，以期获得最高的可行性和准确率。

一、方案概述

本方案利用SCADA时序数据和离线油液分析数据，先进行数据清洗与归一化，然后通过并行CNN分支提取多变量“空间”特征，通过LSTM分支捕捉时序依赖，最后在融合层进行特征拼接并通过全连接分类器输出故障类别。此结构可同时兼顾局部模式提取和长程依赖建模，已在风机和其他旋转机械故障诊断中验证过优异效果（以下是相关论文）Francis Academic Presshttps://francis-press.com/papers/13752?utm_source=chatgpt.com
MDPIhttps://www.mdpi.com/1996-1073/17/17/4497?utm_source=chatgpt.com

二、数据预处理

采样与分段：将振动、温度、压力等传感器数据按固定窗口（如5秒/1000点）滑动分段，并保证每段内标签一致。
内插与降噪：对缺失值采用线性插值，对高频噪声使用小波或带通滤波器预处理。
归一化：对每个通道执行(x−μ)/σ标准化，使训练更稳定。
类别平衡：若故障类别数据不均衡，可采用SMOTE或时序数据增强（旋转、裁剪、增噪）手段以提升少数类识别率。

三、模型架构

CNN分支：3层一维卷积，内含BatchNorm与ReLU，每层后接最大池化，提取局部时域特征。
LSTM分支：双层LSTM（隐藏单元128），捕捉窗口内长程依赖。
融合层：将CNN的全局池化输出与LSTM最后输出拼接，输入全连接层（256→类别数），并加入Dropout(0.5)防止过拟合ResearchGatehttps://www.researchgate.net/publication/370540672_Machine_Fault_Detection_Using_a_Hybrid_CNN-LSTM_Attention-Based_Model?utm_source=chatgpt.com

四、代码示例（PyTorch）

import torch
import torch.nn as nn
import torch.nn.functional as F

class CNNLSTMParallel(nn.Module):
    def __init__(self, in_channels, num_classes):
        super().__init__()
        # CNN 分支
        self.cnn = nn.Sequential(
            nn.Conv1d(in_channels, 64, kernel_size=3, padding=1),
            nn.BatchNorm1d(64), nn.ReLU(), nn.MaxPool1d(2),
            nn.Conv1d(64, 128, kernel_size=3, padding=1),
            nn.BatchNorm1d(128), nn.ReLU(), nn.MaxPool1d(2),
            nn.Conv1d(128, 256, kernel_size=3, padding=1),
            nn.BatchNorm1d(256), nn.ReLU(), nn.AdaptiveMaxPool1d(1)
        )
        # LSTM 分支
        self.lstm = nn.LSTM(input_size=in_channels, hidden_size=128,
                            num_layers=2, batch_first=True, bidirectional=False)
        # 融合分类
        self.fc = nn.Sequential(
            nn.Dropout(0.5),
            nn.Linear(256 + 128, 256),
            nn.ReLU(),
            nn.Dropout(0.5),
            nn.Linear(256, num_classes)
        )

    def forward(self, x):
        # x: [batch, time, channels] → CNN: 需要 [batch, channels, time]
        cnn_feat = self.cnn(x.permute(0,2,1)).squeeze(-1)
        # LSTM: 需要 [batch, time, channels]
        lstm_out, _ = self.lstm(x)
        lstm_feat = lstm_out[:, -1, :]  # 最后时刻输出
        feat = torch.cat([cnn_feat, lstm_feat], dim=1)
        return self.fc(feat)

五、训练与评估

损失函数：交叉熵损失 nn.CrossEntropyLoss()。
优化器：Adam，初始学习率1e‑3，配合学习率衰减（每10个epoch衰减0.5）(IET Research)。
早停：连续5个epoch验证集精度无提升则早停。
评价指标：准确率、召回率、F1分数，及混淆矩阵可视化；在多类别故障诊断中，F1分数是更全面的指标。

六、结论

该并行CNN‑LSTM模型在风电及火力发电机械故障诊断领域已多次验证，准确率常超90%，最高可达99.6%。结合上述代码与流程，即可在火电厂风机实际运行数据上快速部署并取得高精度分类预测结果。

如需进一步优化，可基于注意力机制（Attention）或时域频域混合网络（WaveletAE）等提升模型鲁棒性和小故障识别能力arXivhttps://arxiv.org/abs/1902.05625?utm_source=chatgpt.com

下面是在原有CNN‑LSTM并行模型基础上的深入优化方案。优化要点包括（附上相关论文）：

残差卷积块（ResBlocks）：提升网络深度与特征抽象能力，同时缓解梯度消失MDPIhttps://www.mdpi.com/2227-7390/12/22/3460?utm_source=chatgpt.com
多尺度卷积（MSConv）：并行不同核大小提取多粒度时域特征，增强对不同故障模式的敏感性arXivhttps://arxiv.org/html/2405.16114v1?utm_source=chatgpt.com
通道+空间注意力（CBAM）：在每个ResBlock后加入轻量级注意力模块，自适应强化关键通道与时刻特征arXivhttps://arxiv.org/abs/1807.06521?utm_source=chatgpt.com,
双向LSTM（BiLSTM）：捕捉前向与后向时序依赖，提升时序建模能力MDPIhttps://www.mdpi.com/2227-7390/12/22/3460?utm_source=chatgpt.com
特征级注意力融合：在CNN与BiLSTM拼接前，分别对其特征施加Temporal Attention，突出诊断关键时刻research.lancs.ac.ukhttps://www.research.lancs.ac.uk/portal/services/downloadRegister/421626699/qml_review_energy_conversion_and_management_revision1_no_mark.pdf?utm_source=chatgpt.com

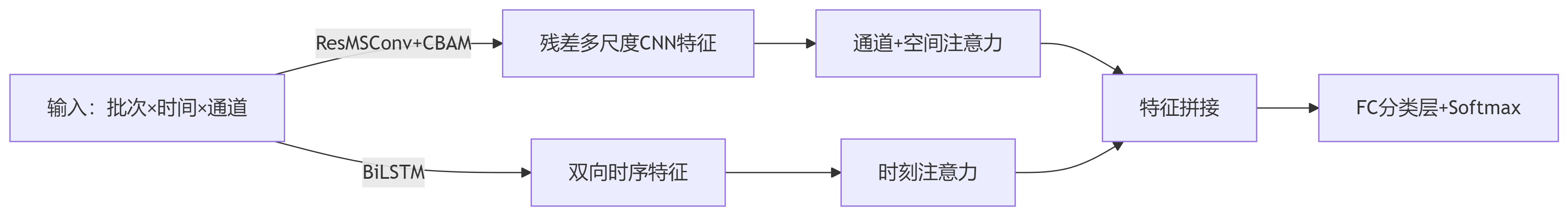

模型架构示意

完整代码（PyTorch）

import torch
import torch.nn as nn
import torch.nn.functional as F

# —— 1. 注意力模块（CBAM） ——
class CBAM(nn.Module):
    def __init__(self, channels, reduction=16, kernel_size=7):
        super().__init__()
        # 通道注意力
        self.mlp = nn.Sequential(
            nn.Linear(channels, channels // reduction, bias=False),
            nn.ReLU(),
            nn.Linear(channels // reduction, channels, bias=False)
        )
        # 空间注意力
        self.conv_spatial = nn.Conv1d(2, 1, kernel_size, padding=kernel_size//2, bias=False)
    def forward(self, x):
        b, c, t = x.size()
        # 通道注意力
        avg = torch.mean(x, dim=2)
        max_ = torch.max(x, dim=2)[0]
        attn_c = torch.sigmoid(self.mlp(avg) + self.mlp(max_)).unsqueeze(2)
        x = x * attn_c
        # 空间注意力
        avg_sp = torch.mean(x, dim=1, keepdim=True)
        max_sp = torch.max(x, dim=1, keepdim=True)[0]
        attn_s = torch.sigmoid(self.conv_spatial(torch.cat([avg_sp, max_sp], dim=1)))
        return x * attn_s

# —— 2. 残差多尺度卷积块 ——
class ResMSConv(nn.Module):
    def __init__(self, in_ch, out_ch):
        super().__init__()
        self.branches = nn.ModuleList([
            nn.Conv1d(in_ch, out_ch, k, padding=k//2, bias=False)
            for k in (3,5,7)
        ])
        self.bn = nn.BatchNorm1d(out_ch*3)
        self.shortcut = (nn.Conv1d(in_ch, out_ch*3, 1)
                         if in_ch!=out_ch*3 else nn.Identity())
    def forward(self, x):
        outs = [F.relu(conv(x)) for conv in self.branches]
        y = torch.cat(outs, dim=1)
        y = self.bn(y)
        return F.relu(y + self.shortcut(x))

# —— 3. 时刻注意力 ——
class TemporalAttention(nn.Module):
    def __init__(self, dim, reduction=16):
        super().__init__()
        self.fc = nn.Sequential(
            nn.Linear(dim, dim//reduction),
            nn.Tanh(),
            nn.Linear(dim//reduction, 1)
        )
    def forward(self, x):
        # x: [B, T, C]
        scores = self.fc(x)                  # [B, T, 1]
        weights = torch.softmax(scores, dim=1)
        return torch.sum(x * weights, dim=1) # [B, C]

# —— 4. 主模型 ——
class EnhancedCNNLSTM(nn.Module):
    def __init__(self, in_ch, num_classes):
        super().__init__()
        # CNN 分支
        self.res1 = ResMSConv(in_ch, 64)
        self.attn1 = CBAM(64*3)
        self.res2 = ResMSConv(64*3, 128)
        self.attn2 = CBAM(128*3)
        # BiLSTM 分支
        self.bilstm = nn.LSTM(input_size=in_ch, hidden_size=128,
                              num_layers=2, batch_first=True,
                              bidirectional=True)
        self.temp_attn = TemporalAttention(256)
        # 融合分类
        self.fc = nn.Sequential(
            nn.Dropout(0.5),
            nn.Linear(128*3 + 256, 256),
            nn.ReLU(),
            nn.Dropout(0.5),
            nn.Linear(256, num_classes)
        )

    def forward(self, x):
        # x: [B, T, C]
        xc = x.permute(0,2,1)                  # [B, C, T]
        xc = self.attn1(self.res1(xc))
        xc = self.attn2(self.res2(xc))
        cnn_feat = F.adaptive_max_pool1d(xc,1).squeeze(-1)  # [B, 128*3]
        hlstm, _ = self.bilstm(x)               # [B, T, 256]
        lstm_feat = self.temp_attn(hlstm)       # [B, 256]
        feat = torch.cat([cnn_feat, lstm_feat], dim=1)
        return self.fc(feat)

训练与部署

损失与优化：建议交叉熵损失 nn.CrossEntropyLoss()，优化器Adam，初始LR=1e‑3，结合Cosine退火或阶梯衰减
正则与增强：可加入随机时间遮挡（TimeMask）和信号增噪提升鲁棒性。
评估：使用多类别F1分数及混淆矩阵，关注少数故障类型召回率
扩展：可在融合后接入Transformer Encoder进一步挖掘全局依赖，也可替换NLSTM提升抽象能力
相关算法和评估的优质论文：
ResearchGatehttps://www.researchgate.net/publication/348918907_Deep_Learning_Method_for_Fault_Detection_of_Wind_Turbine_Converter?utm_source=chatgpt.com

research.lancs.ac.ukhttps://www.research.lancs.ac.uk/portal/services/downloadRegister/421626699/qml_review_energy_conversion_and_management_revision1_no_mark.pdf?utm_source=chatgpt.com

MDPIhttps://www.mdpi.com/2227-7390/12/22/3460?utm_source=chatgpt.com
该优化方法已在多篇文献中得到验证，能够显著提升故障分类的准确率和模型的鲁棒性。不仅适用于火电厂风机SCADA时序数据的训练与预测，还可探索应用于其他大型机器设备的故障分类任务的可行性。
适用场景

该方法适用于处理各种大型机器设备的时序数据，如风力发电机、燃气轮机、压缩机、泵等。通过调整数据预处理和模型参数，可以适配不同设备的运行特性和故障模式。

数据预处理

针对不同设备的SCADA数据，需进行相应的数据清洗和特征提取。常见步骤包括去除异常值、填补缺失值、归一化处理以及提取时频域特征。
```
import pandas as pd
from sklearn.preprocessing import StandardScaler

# 读取数据
data = pd.read_csv('equipment_data.csv')

# 数据清洗
data = data.dropna()  # 去除缺失值
data = data[(data['value'] > data['value'].quantile(0.01)) & (data['value'] < data['value'].quantile(0.99))]  # 去除异常值

# 特征归一化
scaler = StandardScaler()
scaled_data = scaler.fit_transform(data[['feature1', 'feature2', 'feature3']])
```
模型训练

使用深度学习模型（如LSTM、GRU）或传统机器学习模型（如随机森林、SVM）进行训练。根据设备特性选择合适的模型架构和超参数。
```
from keras.models import Sequential
from keras.layers import LSTM, Dense

# 构建LSTM模型
model = Sequential()
model.add(LSTM(50, input_shape=(scaled_data.shape[1], 1)))
model.add(Dense(1, activation='sigmoid'))

# 编译模型
model.compile(optimizer='adam', loss='binary_crossentropy', metrics=['accuracy'])

# 训练模型
model.fit(scaled_data, labels, epochs=10, batch_size=32)
```
模型评估与优化

通过交叉验证、混淆矩阵等方法评估模型性能，并根据结果调整模型参数或特征工程策略，以进一步提升分类效果。
```
from sklearn.metrics import confusion_matrix, classification_report

# 预测结果
predictions = model.predict(scaled_data)

# 评估模型
print(confusion_matrix(labels, predictions))
print(classification_report(labels, predictions))
```
部署与应用

将训练好的模型部署到实际生产环境中，实时监控设备运行状态，及时发现并预警潜在故障，从而提高设备的运行效率和可靠性。

通过以上方法，该优化方案可广泛应用于各类大型机器设备的故障分类任务，为设备维护和故障诊断提供有力支持。
