【CubeMX-HAL库】STM32F407—无刷电机学习笔记

目录

简介:

学习资料:

跳转目录:

一、工程创建

二、板载LED

三、用户按键

四、蜂鸣器

1.完整IO控制代码

五、TFT彩屏驱动

六、ADC多通道

1.通道确认

2.CubeMX配置

①开启对应的ADC通道

②选择规则组通道

③开启DMA

④开启ADC中断

 3.KEIL配置

①内部温度传感器

②NTC热敏电阻

查表法计算NTC温度

公式法计算NTC温度

实际效果

③INA240A2电流传感器

 4.完整ADC代码

①BSP_ADC.c

②BSP_ADC.h

七、SPI_NOR FLASH

八、SDIO_SD卡

九、I2C_AS5600编码器

1.Cube MX配置

2.KEIL配置

①AS5600.c

②AS5600.h

3.演示效果


简介:

本系列使用硬件:

1.核心板:【立创·天空星STM32F407VxT6】开发板

2.控制板:STM32天空星_无刷电机拓展板

3.电机:1806无刷云台电机

学习资料:

立创天空星STM32开发板资料

DENGFOC文档

LVGL官网

百问网-LVGL中文开发手册

跳转目录:

【CubeMX-HAL库】STM32F407—无刷电机学习笔记

【CubeMX-HAL库】STM32F407—无刷电机基础知识

【CubeMX-HAL库】STM32F407—无刷电机开环控制

【CubeMX-HAL库】STM32F407—无刷电机闭环控制

【CubeMX-HAL库】STM32F407—无刷电机电流闭环控制

【CubeMX-HAL库】STM32F407—无刷电机SVPWM控制

【CubeMX-HAL库】软件、硬件SPI+DMA驱动TFT彩屏(LVGL)

后续继续补充......

其他笔记跳转链接:【CubeMX-HAL库】STM32H743—学习笔记

一、工程创建

本实验通过Cube MX配置使用Keil5编写程序代码。

①打开Cube MX创建新工程,在搜索框输入STM32F407ZET6选择对应芯片。

②在系统核心配置中选择RCC->打开外部时钟源HSE和LSE。

③在DEBUG栏中使能SW引脚。

④将时钟频率设置为168MHz。

⑤设置文件路径及工程名,配置生成Keil-MDK文件。

⑥ 选择复制必要的文件,并且’.c/.h‘独立分开后点击"GENERATE CODE"生成代码。

⑦打开生成的Keil工程,可以先将编码设置为UTF-8格式(LVGL中字库大部分为UTF-8编码,防止之后乱码),进入魔术棒勾选使用LIB库,选择对应的下载器并勾复位并运行,然后编译工程,顺便将部件框都拖到习惯的位置,编译成功后即可下载程序。

二、板载LED

通过原理图可知核心板上LED接在PB2引脚,高电平点亮。

#define LED_OFF HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_SET)
#define LED_ON  HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_RESET)
#define LED     HAL_GPIO_ReadPin(LED_GPIO_Port,LED_Pin)
#define LED_TOG HAL_GPIO_TogglePin(LED_GPIO_Port,LED_Pin)

三、用户按键

由原理图可知,按键为PA0,拨动开关引脚分别为PD8,PD9,PD14。

 CubeMX设置对应IO,并配置相应上拉下拉。

#define KEY_R  HAL_GPIO_ReadPin(KEY_R_GPIO_Port,KEY_R_Pin)
#define KEY_D  HAL_GPIO_ReadPin(KEY_D_GPIO_Port,KEY_D_Pin)
#define KEY_L  HAL_GPIO_ReadPin(KEY_L_GPIO_Port,KEY_L_Pin)
#define KEY_UP HAL_GPIO_ReadPin(KEY_WKUP_GPIO_Port,KEY_WKUP_Pin)

uint8_t key_scan(uint8_t mode)
{
	static uint8_t key = 1;
    if(mode)key = 1;
    if(key == 1 && (KEY_R == 0 || KEY_D == 0 || KEY_L == 0 || KEY_UP == 1))
    {
        key = 0;
        HAL_Delay(2);
        if(KEY_R == 0) return 1;
        else if(KEY_D == 0) return 2;
        else if(KEY_L == 0) return 3;
        else if(KEY_UP == 1) return 4;
    }
    else if(KEY_R == 1 && KEY_D == 1 && KEY_L == 1 && KEY_UP == 0)
        key = 1;
    return 0;
}

四、蜂鸣器

由原理图可知无源蜂鸣器在PB1,刚好在ITM3_CH4通道可使用PWM驱动。

CubeMX配置TIM3的CH4通道,使用2KHz频率驱动蜂鸣器。

#define BEEP_Init HAL_TIM_PWM_Start_IT(&htim3,TIM_CHANNEL_4)//2KHz NO Source BEEP
#define BEEP_ON  TIM3->CCR4 = 50
#define BEEP_OFF TIM3->CCR4 = 100

1.完整IO控制代码

#ifndef __key_H__
#define __key_H__

#include "main.h"

#define BEEP_Init HAL_TIM_PWM_Start_IT(&htim3,TIM_CHANNEL_4)//2KHz NO Source BEEP
#define BEEP_ON  TIM3->CCR4 = 50
#define BEEP_OFF TIM3->CCR4 = 100

#define LED_OFF HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_SET)
#define LED_ON  HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_RESET)
#define LED     HAL_GPIO_ReadPin(LED_GPIO_Port,LED_Pin)
#define LED_TOG HAL_GPIO_TogglePin(LED_GPIO_Port,LED_Pin)

#define KEY_R  HAL_GPIO_ReadPin(KEY_R_GPIO_Port,KEY_R_Pin)
#define KEY_D  HAL_GPIO_ReadPin(KEY_D_GPIO_Port,KEY_D_Pin)
#define KEY_L  HAL_GPIO_ReadPin(KEY_L_GPIO_Port,KEY_L_Pin)
#define KEY_UP HAL_GPIO_ReadPin(KEY_WKUP_GPIO_Port,KEY_WKUP_Pin)

uint8_t key_scan(uint8_t mode)
{
	static uint8_t key = 1;
    if(mode)key = 1;
    if(key == 1 && (KEY_R == 0 || KEY_D == 0 || KEY_L == 0 || KEY_UP == 1))
    {
        key = 0;
        HAL_Delay(2);
        if(KEY_R == 0) return 1;
        else if(KEY_D == 0) return 2;
        else if(KEY_L == 0) return 3;
        else if(KEY_UP == 1) return 4;
    }
    else if(KEY_R == 1 && KEY_D == 1 && KEY_L == 1 && KEY_UP == 0)
        key = 1;
    return 0;
}

#endif

五、TFT彩屏驱动

屏幕使用SPI+DMA驱动,背光引脚暂未使用调光设置没开启PWM。

详细代码介绍可转【CubeMX-HAL库】软件、硬件SPI+DMA驱动TFT彩屏(LVGL)

六、ADC多通道

1.通道确认

由原理图可知,我们本次需要采集的ADC主要有两个三项电流部分、NTC控制板温度、芯片内部温度。

2.CubeMX配置

①开启对应的ADC通道

②选择规则组通道

选择时钟分频,选择分辨率,数据对齐,开启扫描模式,开启持续转换模式,开启DMA转换。

③开启DMA

④开启ADC中断

可进行DMA采集一定次数之后,在中断中进行滤波。

 3.KEIL配置

①内部温度传感器

#define Vsense 0.76f //温度传感器在25℃时的电压值
#define Avg_Slope 0.0025f //温度与Vsense曲线的平均斜率
float ADC_Get_MCU_Temperature(void)//获取内部温度传感器温度
{
    float adc_vol,temp;
    adc_vol = ADC_T * 3.3f / 4096;
    temp = (adc_vol - Vsense) / Avg_Slope + 25;
    return temp;
}

②NTC热敏电阻

本次NTC使用10K ±1%精度的电阻,

 由原理图中的NTC电路,推算采集的电压值,然后在反推当前NTC的阻值。(本工程中下面3.3V需改为5V)

(当10K在下,NTC在上时计算如下:)

查表法计算NTC温度
#define  data0   28017
#define  data1 	 26826
#define  data2	 25697
#define  data3	 24629
#define  data4	 23618
#define  data5	 22660
#define  data6	 21752
#define  data7	 20892
#define  data8	 20075
#define  data9	 19299
#define  data10	 18560
#define  data11	 18482
#define  data12	 18149
#define  data13	 17632
#define  data14	 16992
#define  data15	 16280
#define  data16	 15535
#define  data17	 14787
#define  data18	 14055
#define  data19	 13354
#define  data20	 12690
#define  data21	 12068
#define  data22	 11490
#define  data23	 10954
#define  data24	 10458
#define  data25	 10000
#define  data26	 9576
#define  data27	 9184
#define  data28	 8819
#define  data29	 8478
#define  data30	 8160
#define  data31	 7861
#define  data32	 7579
#define  data33	 7311
#define  data34	 7056
#define  data35	 6813
#define  data36	 6581
#define  data37	 6357
#define  data38	 6142
#define  data39	 5934
#define  data40	 5734
#define  data41	 5541
#define  data42	 5353
#define  data43	 5173
#define  data44	 4998
#define  data45	 4829
#define  data46	 4665
#define  data47	 4507
#define  data48	 4355
#define  data49	 4208
#define  data50	 4065
#define  data51	 3927
#define  data52	 3794
#define  data53	 3664
#define  data54	 3538
#define  data55	 3415
#define  data56	 3294
#define  data57	 3175
#define  data58	 3058
#define  data59	 2941
#define  data60	 2825
#define  data61	 2776
#define  data62	 2718
#define  data63	 2652
#define  data64	 2582
#define  data65	 2508
#define  data66	 2432
#define  data67	 2356
#define  data68	 2280
#define  data69	 2207
#define  data70	 2135
#define  data71	 2066
#define  data72	 2000
#define  data73	 1938
#define  data74	 1879
#define  data75	 1823
#define  data76	 1770
#define  data77	 1720
#define  data78	 1673
#define  data79	 1628
#define  data80	 1586
#define  data81	 1546
#define  data82	 1508
#define  data83	 1471
#define  data84	 1435
#define  data85	 1401
#define  data86	 1367
#define  data87	 1334
#define  data88	 1301
#define  data89	 1268
#define  data90	 1236
#define  data91	 1204
#define  data92	 1171
#define  data93	 1139
#define  data94	 1107
#define  data95	 1074
#define  data96	 1042
#define  data97	 1010

const uint16_t NTC_Table[98]={
    data0,data1,data2,data3,data4,data5,data6,data7,data8,data9,
    data10,data11,data12,data13,data14,data15,data16,data17,data18,data19,
    data20,data21,data22,data23,data24,data25,data26,data27,data28,data29,
    data30,data31,data32,data33,data34,data35,data36,data37,data38,data39,
    data40,data41,data42,data43,data44,data45,data46,data47,data48,data49,
    data50,data51,data52,data53,data54,data55,data56,data57,data58,data59,
    data60,data61,data62,data63,data64,data65,data66,data67,data68,data69,
    data70,data71,data72,data73,data74,data75,data76,data77,data78,data79,
    data80,data81,data82,data83,data84,data85,data86,data87,data88,data89,
    data90,data91,data92,data93,data94,data95,data96,data97,
};//NTC阻值对照表

uint16_t NTC_Get_Temp_Array(void)//NTC温度查表计算(放大了10倍)
{
	float t;
	unsigned int dat,max,min,mid,da,j;
    t = ADC_NTC;
    t = t / 4096;
    t = t * 3300;//计算mV电压
    t = t / (5 - t / 1000);
    dat = t * 10;//求出Rt
    da = dat;
    max = 97;//阻值表最大值
    min = 0;//组织表最小值
    while(1)//二分法查表
    {
        mid = (max + min) / 2;//求阻值表中间阻值
        if(NTC_Table[mid] < da)//如果表阻值小于电阻值
            max = mid;//减小max,范围缩小到左半部分
        else
            min = mid;//否则增大min,范围缩小到右半部分

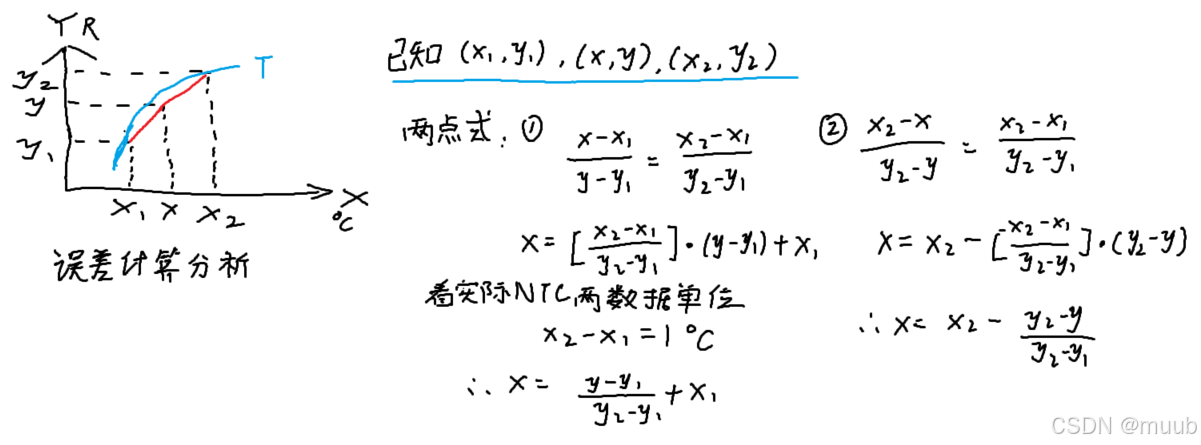

        if((max - min) <= 1)//当范围差小于1时说明找到数组中对应阻值
            break;//退出循环
    }
    if(max == min)//如果刚好相等则取对应阻值
        da = min * 10;
    else//当不相等时
    {
        j = (NTC_Table[min] - NTC_Table[max]) / 10;//求两个NTC范围的误差/10
        j = (NTC_Table[min] - da) / j;//最大值与计算值误差/j->/j后前面的/10在这就变成了*10,扩大十倍
        da = j;//求得
        da = 10 * min + da;//采集的温度放大了10倍
    }
    return da;
}

unsigned int GetNTCTable_Temp(float Vout)
{
    unsigned int R1 = 10000;//R1电阻阻值
    unsigned int res = (Vout * R1) / (4095 - Vout);//求NTC阻值
    unsigned int low = 0,high = 100,mid;//阻值表中间值
    unsigned int dat;//温度
    const unsigned int NTC_Table[]={
                32814,31179,29636,28178,26800,25497,24263,23096,21992,20947,
                19958,19022,18135,17294,16498,15742,15025,14345,13699,13086,
                12504,11951,11426,10926,10452,10000,9570,9162,8773,8402,
                8049,7713,7393,7088,6797,6520,6255,6003,5762,5532,
                5313,5103,4903,4711,4529,4354,4187,4027,3874,3728,
                3588,3454,3326,3203,3086,2973,2865,2761,2662,2567,
                2476,2388,2304,2224,2146,2072,2001,1932,1866,1803,
                1742,1684,1628,1574,1522,1472,1424,1378,1333,1290,
                1249,1209,1171,1134,1099,1065,1032,1000,969,940,
                911,884,857,831,807,783,760,738,716,695,
                675
                };//阻值表

    if(res > NTC_Table[low])       return 0;//温度过小直接溢出返回
    else if(res < NTC_Table[high]) return 1000;//温度过大直接溢出返回
    while(1)//二分法查找
    {
        mid = (high + low) / 2;//中间比较值
        dat = NTC_Table[mid];//读取阻值表种电阻值
        if(res < dat)        low = mid;//NTC电阻小于阻值表中间值,查表范围缩小
        else if(res > dat)  high = mid;
        else                return mid * 10;//NTC与阻值表相等,温度扩大十倍返回
        if((high - low) <= 1)  break;//找到了最小的区间
    }
    dat = low * 10 + (NTC_Table[low] - res) * 10 / (NTC_Table[low] - NTC_Table[high]);
    return dat;
}
公式法计算NTC温度
#include "math.h"
/*
    Rt = Rp *exp(B*(1/T1-1/T2))
    Rt 是热敏电阻在T1温度下的阻值;
    Rp是热敏电阻在T2常温下的标称阻值;
    exp是e的n次方,e是自然常数,就是自然对数的底数,近似等于2.7182818;
    B值是热敏电阻的重要参数,教程中用到的热敏电阻B值为3380;
    这里T1和T2指的是开尔文温度,T2是常温25℃,即(273.15+25)K
    T1就是所求的温度
*/
#define Rp 10000.0f/* 10K */
#define T2 (273.15f + 25.0f)/* T2 */
#define Bx 3380.0f/* B */
#define Ka 273.15f

 /**
  * @brief  计算温度值
  * @note   计算温度分为两步:
            1.根据ADC采集到的值计算当前对应的Rt
            2.根据Rt计算对应的温度值
  * @param  para: 温度采集对应ADC通道的值(已滤波)
  * @retval 温度值
 */
float NTC_Get_Temp_Count(uint16_t ADC_VALUE)//计算温度值
{
    float Rt;
    float temp;

    /*
    NTC在上,分压电阻在下时:
    Rt = 5.0 * 10000 / VTEMP - 10000,
    其中VTEMP就是温度检测通道采集回来的电压值,VTEMP = ADC值* 3.3/4096
    由此我们可以计算出当前Rt的值:
    Rt = 5.0f * 10000.0f / (para * 3.3f / 4096.0f ) - 10000.0f;

    NTC在下,分压电阻在上时:
    Rt = (10k * VTEMP) / (3.3 - VTEMP)
    Rt = 10000.0f * (para * 3.3f / 4096.0f) / (5.0f - (para * 3.3f / 4096.0f));
    */
    Rt = 10000.0f * (ADC_VALUE * 3.3f / 4096.0f) / (5.0f - (ADC_VALUE * 3.3f / 4096.0f));/*根据当前ADC值计算出Rt的值*/
    /*根据当前Rt的值来计算对应温度值:Rt = Rp *exp(B*(1/T1-1/T2))*/
    temp = Rt / Rp;/* 解出exp(B*(1/T1-1/T2)) ,即temp = exp(B*(1/T1-1/T2)) */
    temp = log(temp);/* 解出B*(1/T1-1/T2) ,即temp = B*(1/T1-1/T2) */
    temp /= Bx;/* 解出1/T1-1/T2 ,即temp = 1/T1-1/T2 */
    temp += (1.0f / T2);/* 解出1/T1 ,即temp = 1/T1 */
    temp = 1.0f / (temp);/* 解出T1 ,即temp = T1 */
    temp -= Ka;/* 计算T1对应的摄氏度 */
    return temp;/* 返回温度值 */
}
实际效果

精度提高参考:手把手教你使用热敏电阻NTC,产品级精度±0.1℃以内,简单明了,内附源码详解,方便移植

③INA240A2电流传感器

 4.完整ADC代码

①BSP_ADC.c

②BSP_ADC.h

七、SPI_NOR FLASH

八、SDIO_SD卡

九、I2C_AS5600编码器

1.Cube MX配置

快速模式

2.KEIL配置

①AS5600.c

#include "AS5600.h"

uint16_t AS5600_1_ReadRaw(void)//获取原始角度寄存器
{
	uint8_t data[2]={AS5600_RAW_ANGLE_H,0x00};
	HAL_I2C_Master_Transmit(&hi2c1,AS5600_ADDRESS_W,data,1,Time_Out);
    HAL_I2C_Master_Receive(&hi2c1,AS5600_ADDRESS_R,data,2,Time_Out);
//	I2C_Start();
//	I2C_SendByte(AS5600_ADDRESS_W);
//	I2C_RecviveAck();
//	I2C_SendByte(AS5600_RAW_ANGLE_H);
//	I2C_RecviveAck();
//
//	I2C_Start();
//	I2C_SendByte(AS5600_ADDRESS_R);
//	I2C_RecviveAck();
//	Data_H = I2C_RecviveData();
//	I2C_RecviveAck();
//
//	I2C_Start();
//	I2C_SendByte(AS5600_ADDRESS_R);
//	I2C_RecviveAck();
//	Data_L = I2C_RecviveData();
//	I2C_SendAck(1);
//	I2C_Stop();
	return (data[0] << 8) | data[1];
}

float AS5600_1_GetAngle_0_2PI(void)//读取角度(0-2PI)
{
	float Angle = 0.0;
	Angle = AS5600_1_ReadRaw() * _2PI / 4096;
//	Angle = (Angle/4096) * 360;
	return Angle;
}

float AS5600_1_Full_Angle = 0.0;
float AS5600_1_Last_Angle = 0.0;
float AS5600_1_GetAngle_Cycles(void)//读取圈数
{
	float Now_Angle = 0.0;
	float Angle = AS5600_1_GetAngle_0_2PI();
	Now_Angle = Angle - AS5600_1_Last_Angle;
	if(fabs(Now_Angle) > (0.8f*2*PI))
	{
		AS5600_1_Full_Angle = AS5600_1_Full_Angle + ((Now_Angle > 0) ? -1 :1);
	}
	AS5600_1_Last_Angle = Angle;
	return (AS5600_1_Full_Angle * 2 * PI + AS5600_1_Last_Angle);
}

uint16_t AS5600_2_ReadRaw(void)//获取原始角度寄存器
{
	uint8_t data[2]={AS5600_RAW_ANGLE_H,0x00};
	HAL_I2C_Master_Transmit(&hi2c2,AS5600_ADDRESS_W,data,1,Time_Out);
    HAL_I2C_Master_Receive(&hi2c2,AS5600_ADDRESS_R,data,2,Time_Out);
	return (data[0] << 8) | data[1];
}

float AS5600_2_GetAngle_0_2PI(void)//读取角度(0-2PI)
{
	float Angle = 0.0;
	Angle = AS5600_2_ReadRaw() * _2PI / 4096;
	return Angle;
}

float AS5600_2_Full_Angle = 0.0;
float AS5600_2_Last_Angle = 0.0;
float AS5600_2_GetAngle_Cycles(void)//读取圈数
{
	float Now_Angle = 0.0;
	float Angle = AS5600_2_GetAngle_0_2PI();
	Now_Angle = Angle - AS5600_2_Last_Angle;
	if(fabs(Now_Angle) > (0.8f*2*PI))
	{
		AS5600_2_Full_Angle = AS5600_2_Full_Angle + ((Now_Angle > 0) ? -1 :1);
	}
	AS5600_2_Last_Angle = Angle;
	return (AS5600_2_Full_Angle * 2 * PI + AS5600_2_Last_Angle);
}

float Last_Vel_ts = 0.0;
float Vel_Last_Angle = 0.0;
float AS5600_2_GetVelocity(void)
{
	float dt = 0.0;
	float Vel_ts = SysTick -> VAL;
	if(Vel_ts < Last_Vel_ts) dt = (Last_Vel_ts - Vel_ts)/9*1e-6f;
	else dt = (0xFFFFFF - Vel_ts + Last_Vel_ts)/9*1e-6f;

	if(dt < 0.0001f) dt = 10000;

	float Vel_Angle = AS5600_2_GetAngle_Cycles();

	float dv = Vel_Angle - Vel_Last_Angle;

	float velocity = (Vel_Angle - Vel_Last_Angle)/dt;

	Last_Vel_ts = Vel_ts;
    Vel_Last_Angle = Vel_Angle;
    return velocity;
}

②AS5600.h

#ifndef __AS5600_H
#define __AS5600_H

#include "main.h"
#include <stdio.h>
#include <math.h>
#include "i2c.h"

#define Time_Out 100//超时时间

#define AS5600_ADDRESS_W    0X6C//加上读写位(1位1/0)
#define AS5600_ADDRESS_R    0X6D
#define AS5600_RAW_ANGLE_H  0X0C//原始角度寄存器[11:8]共12位分辨率
#define AS5600_RAW_ANGLE_L  0X0D//原始角度寄存器[7:0]

#define PI   3.14159265359f
#define _2PI 6.28318530718f

uint16_t AS5600_1_ReadRaw(void);//获取原始角度寄存器
float AS5600_1_GetAngle_0_2PI(void);//读取角度(0-2PI)
float AS5600_1_GetAngle_Cycles(void);//读取圈数

uint16_t AS5600_2_ReadRaw(void);//获取原始角度寄存器
float AS5600_2_GetAngle_0_2PI(void);//读取角度(0-2PI)
float AS5600_2_GetAngle_Cycles(void);//读取圈数
float AS5600_2_GetVelocity(void);

#endif

3.演示效果

参考资源链接:[AS5600L:12位磁性角度传感器数据手册](https://wenku.csdn.net/doc/4ryhvvevyr?utm_source=wenku_answer2doc_content) 为了更好地掌握如何通过I²C接口编程设置AS5600L磁性角度传感器,以满足特定应用需求,我建议您参考以下步骤和细节。首先,您需要了解AS5600L传感器的编程接口和参数配置。AS5600L的数据手册《AS5600L:12位磁性角度传感器数据手册》将为您提供必要的信息和编程指导。 1. 设定输出范围:通过I²C接口,您可以编程设定AS5600L的输出范围,以适应特定的角度测量需求。首先,您需要通过I²C发送指令来设置ZMCO(零位置)和MPOS(最大位置)寄存器,这两个寄存器定义了传感器输出的起始和结束角度。 2. 读取角度值:在编程好输出范围后,您可以通过读取传感器的输出寄存器来获取当前的旋转角度。输出寄存器会根据设定的范围返回一个12位的值,代表当前角度。 3. 设定磁场抗扰模式:AS5600L具备磁场抗扰功能,您可以通过编程设置磁场抗扰模式来提高传感器在复杂磁场环境中的稳定性和准确性。通过设置寄存器,您可以选择“磁场抗扰”或“高磁场抗扰”模式,以适应不同的环境。 4. 调整低功耗模式:通过编程,您可以开启或关闭低功耗模式,以优化电源管理和延长电池寿命。这一模式下,传感器会自动减少其功耗。 5. 使用DIR引脚配置输出极性:根据应用需求,您可以配置DIR引脚,以确定输出值随旋转方向的变化关系。例如,您可以将DIR接地,这样传感器就会在顺时针旋转时输出增大的值。 要开始这些编程步骤,您可以使用多种微控制器或开发板,并通过其I²C接口与AS5600L进行通信。编写相应的代码来设置寄存器,并处理传感器返回的数据。通过实际操作,您将能灵活地运用AS5600L传感器在各种应用场景中,实现精确的角度监测。 为了深入了解AS5600L磁性角度传感器的详细功能和编程细节,建议您深入研读《AS5600L:12位磁性角度传感器数据手册》,这份资料提供了关于如何进行传感器初始化、编程以及获取测量数据的全面信息。此外,手册中还包含了一些实际应用案例,有助于您更好地将理论应用到实践中。 参考资源链接:[AS5600L:12位磁性角度传感器数据手册](https://wenku.csdn.net/doc/4ryhvvevyr?utm_source=wenku_answer2doc_content)
评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
