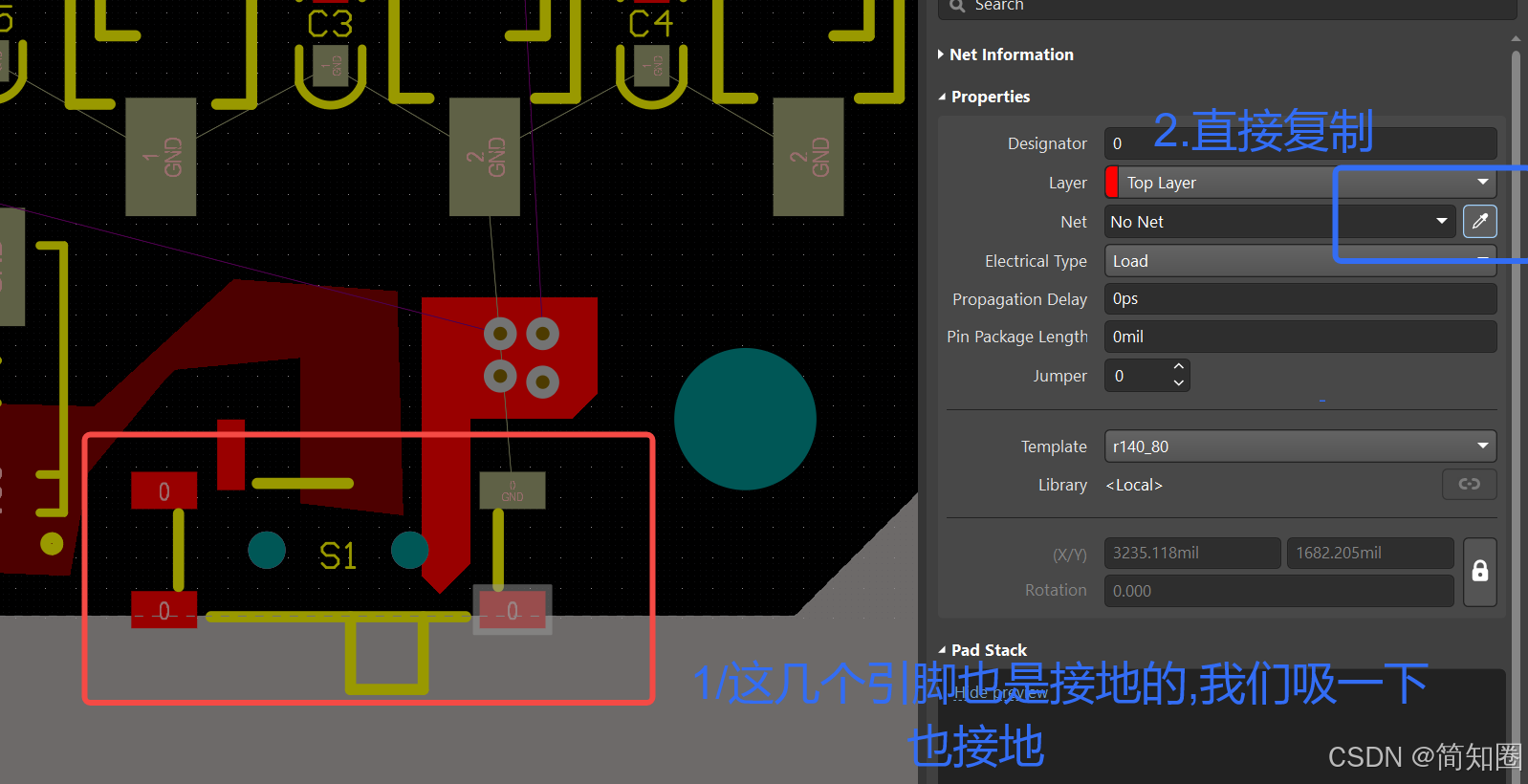

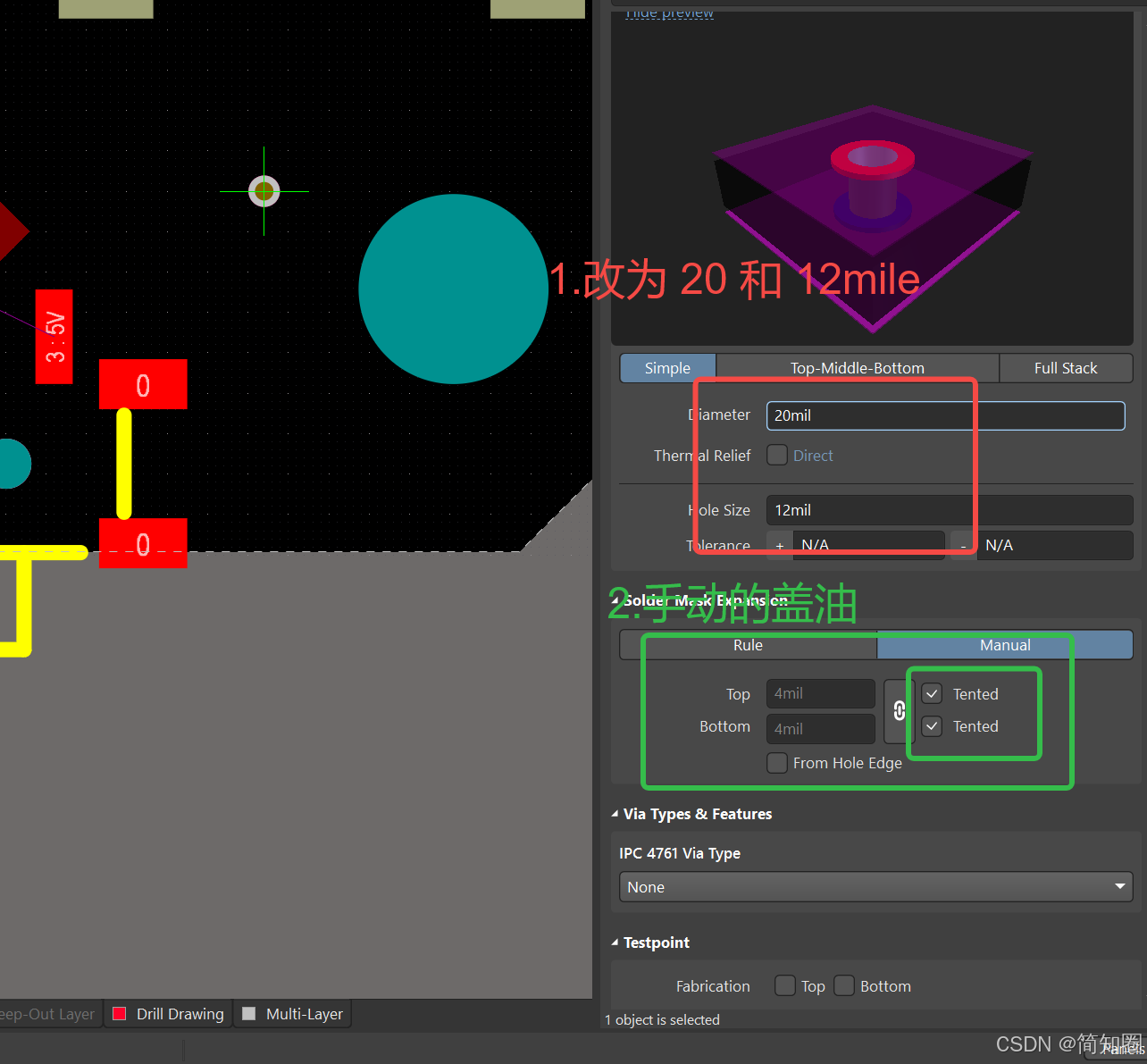

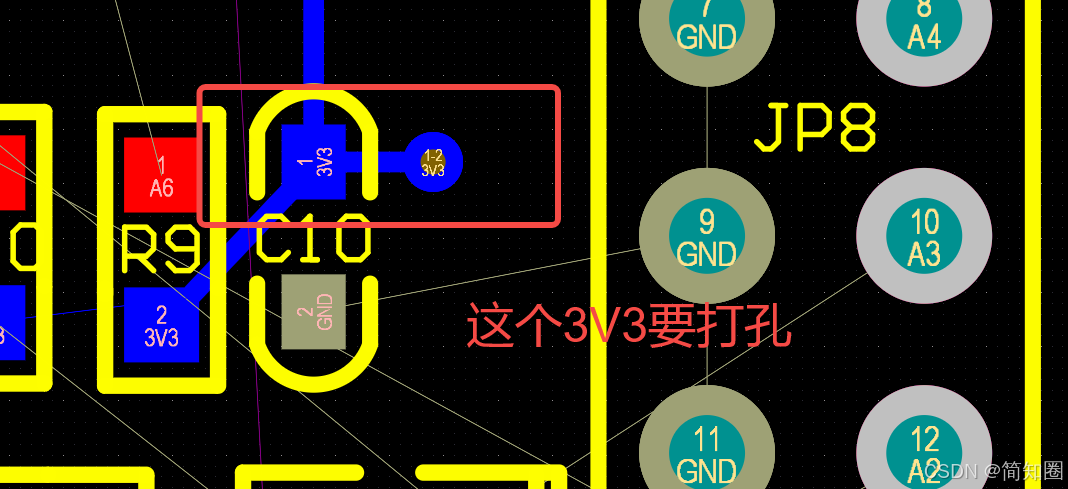

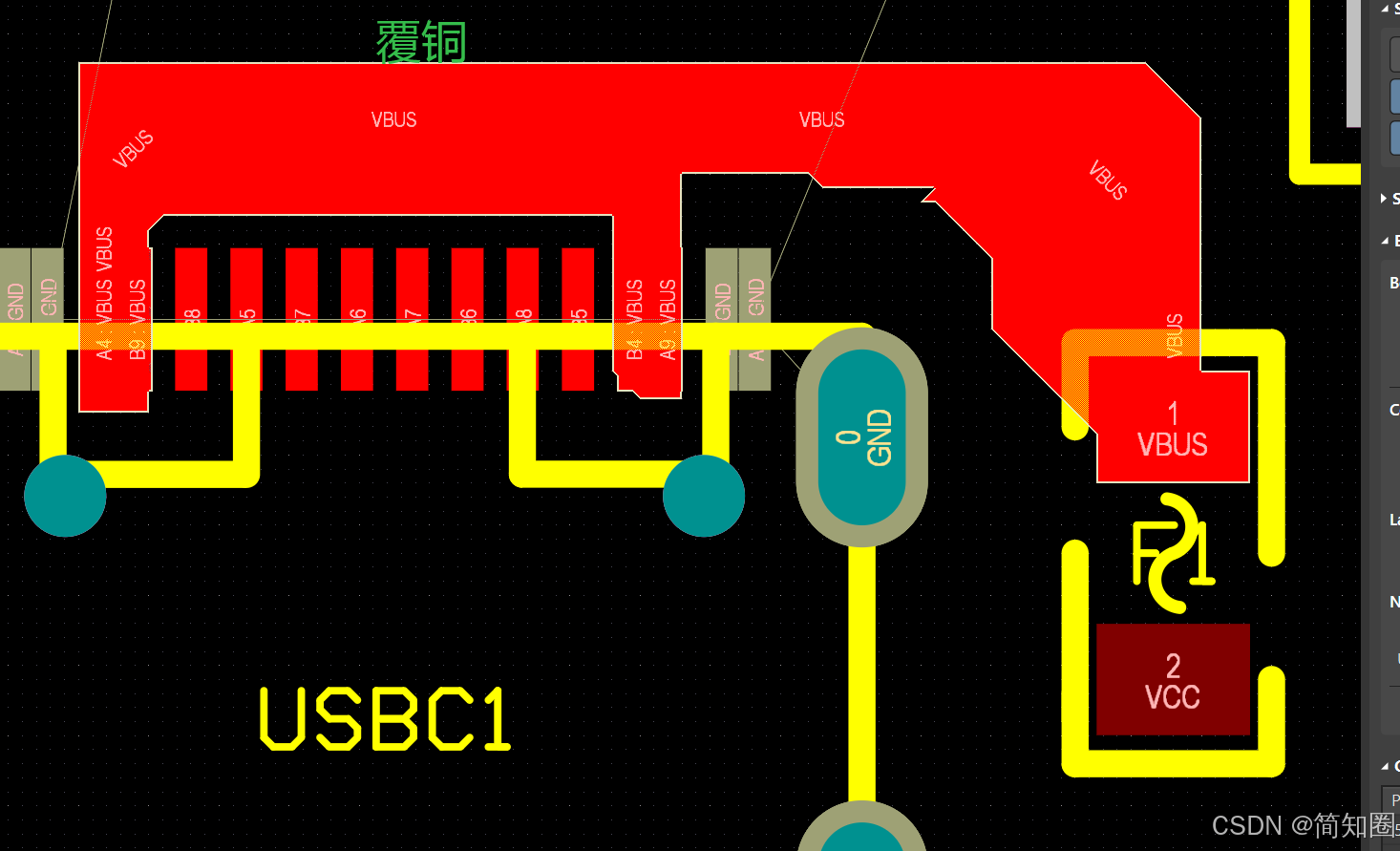

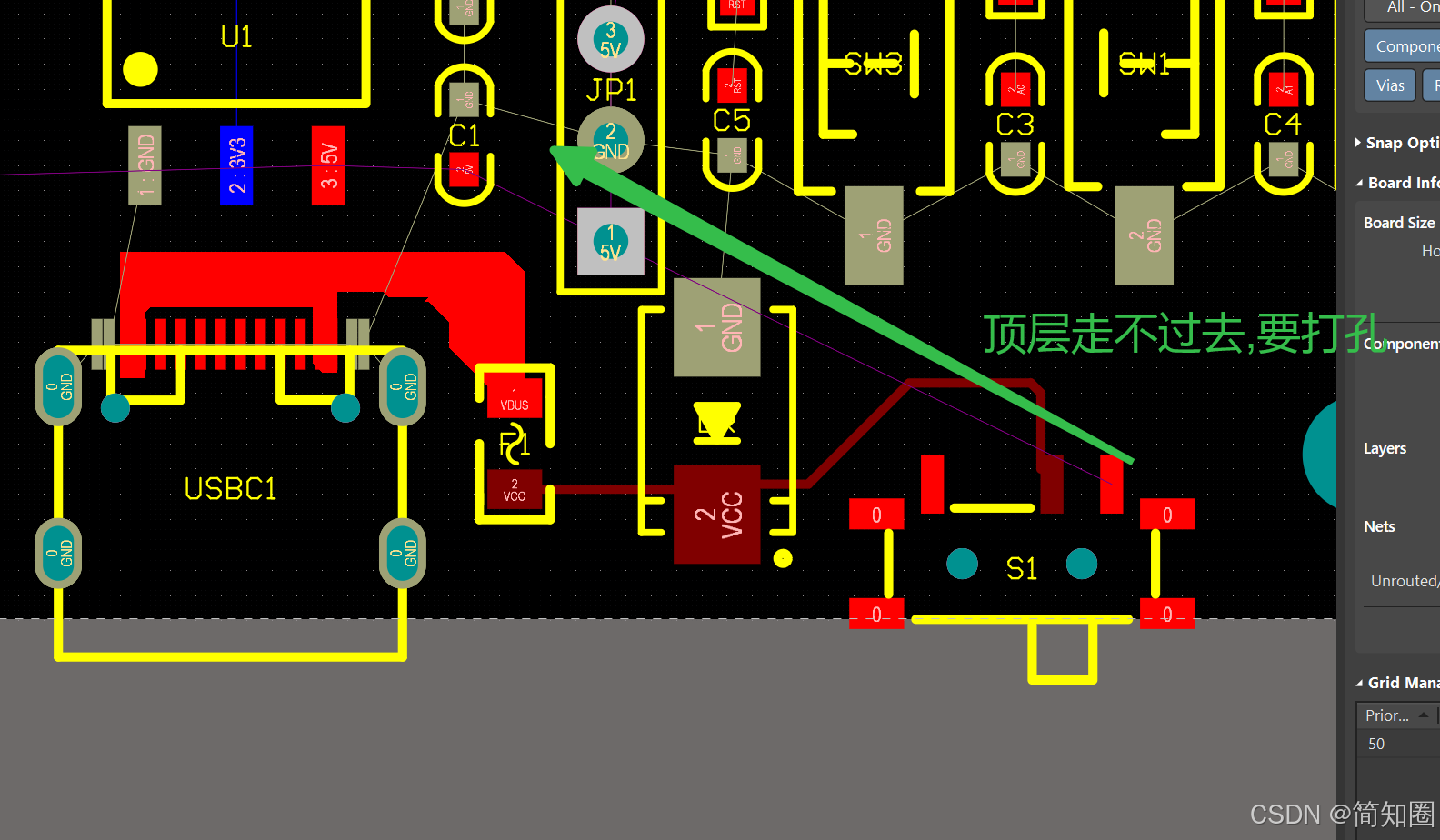

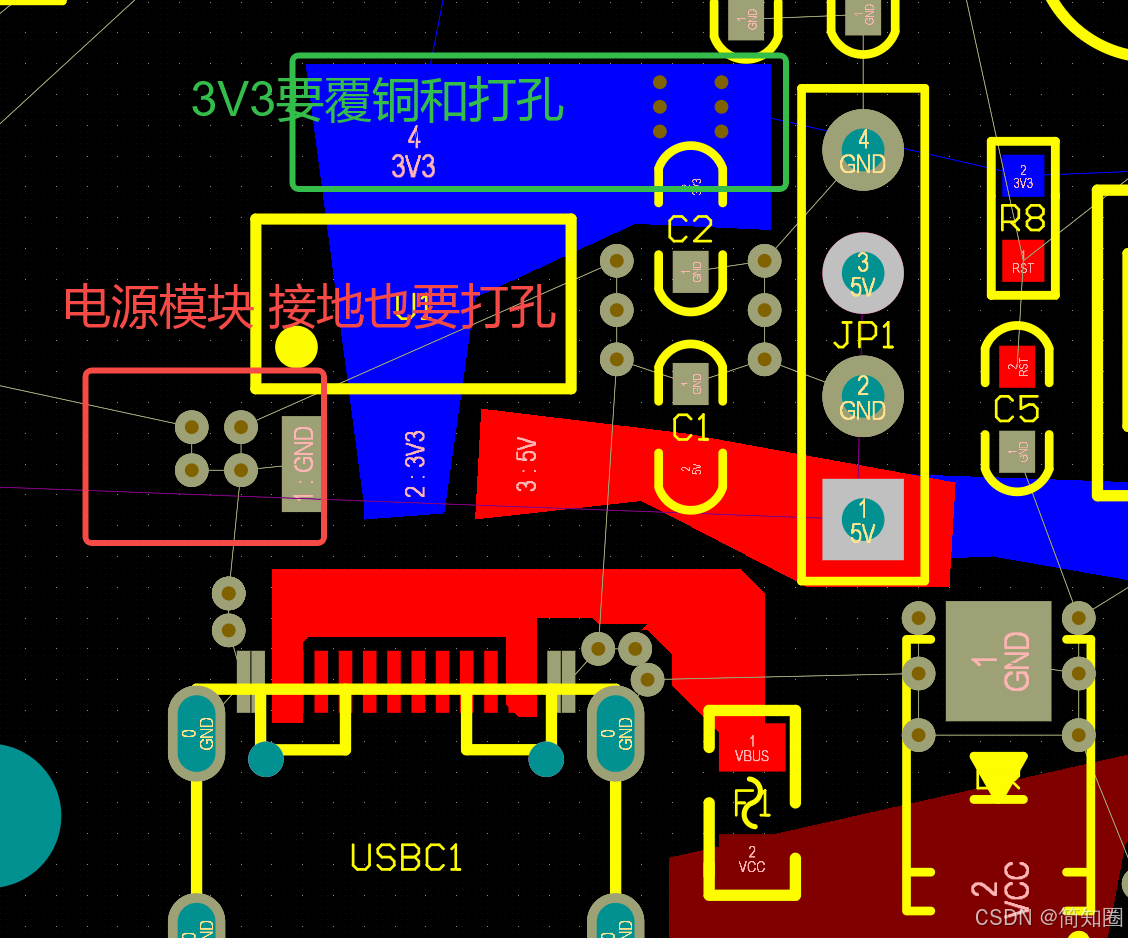

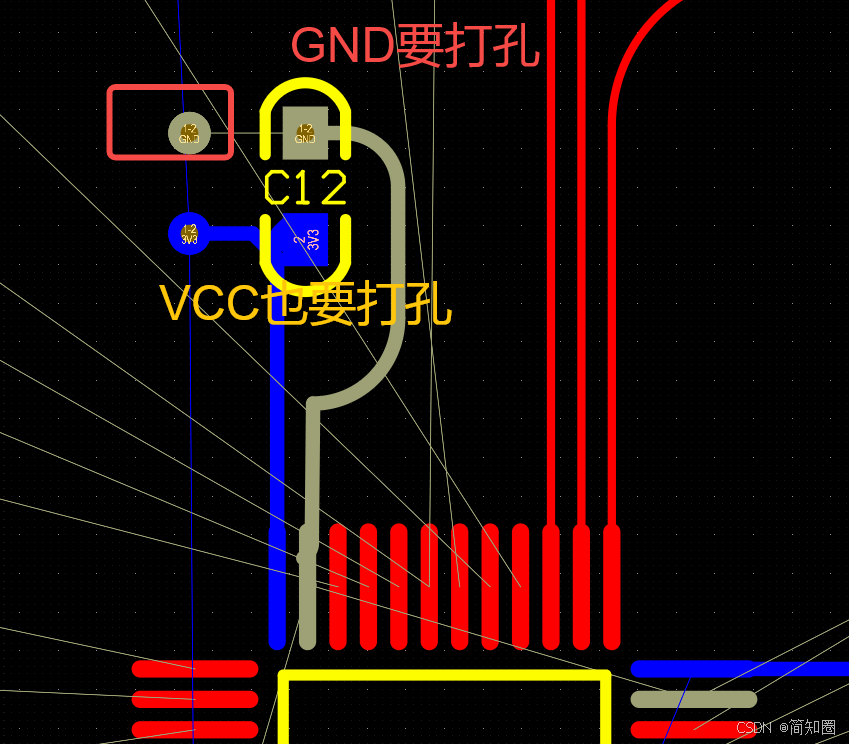

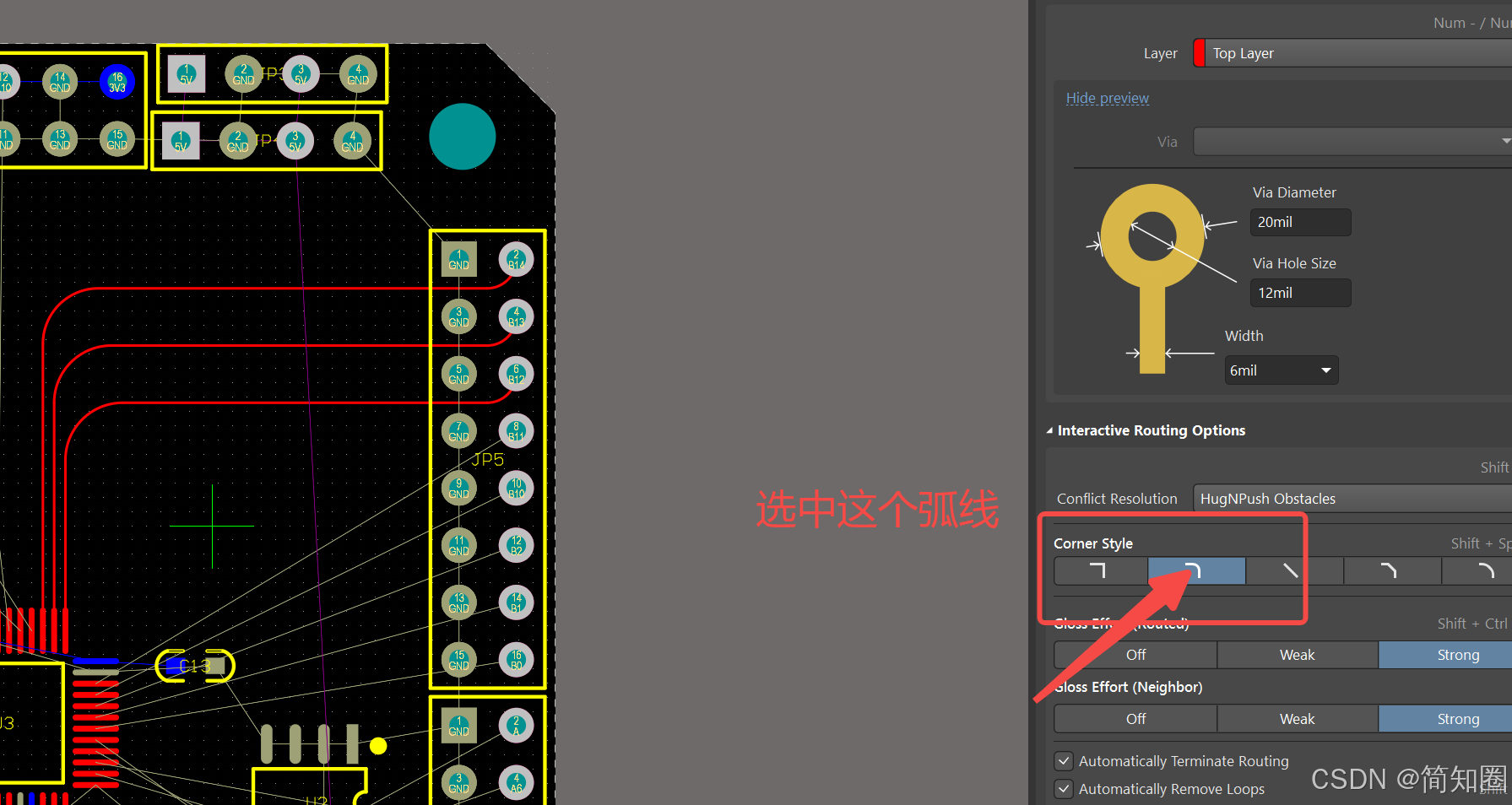

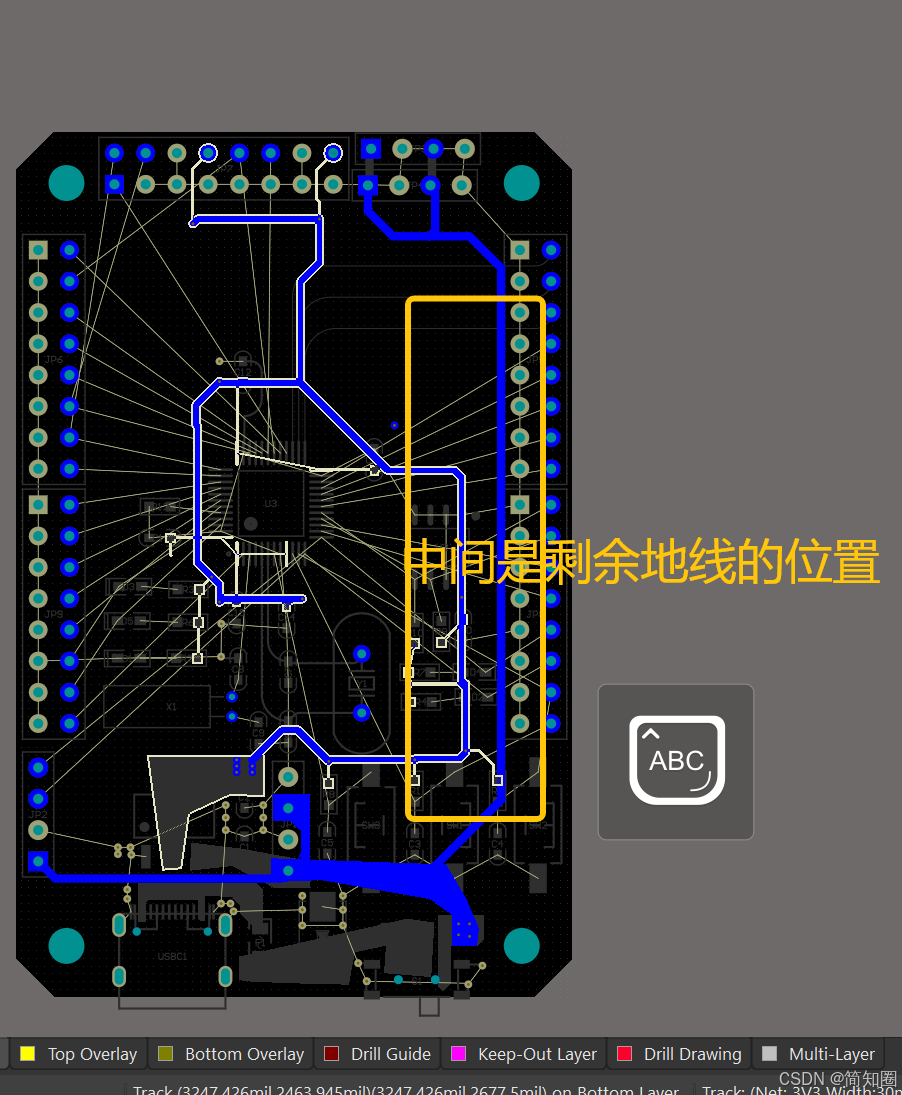

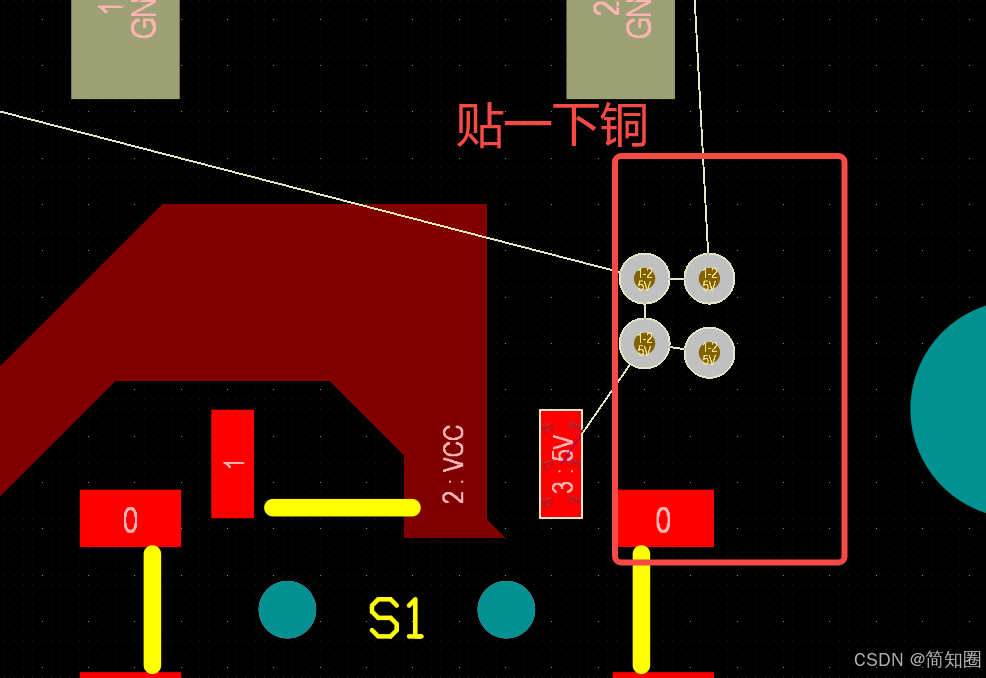

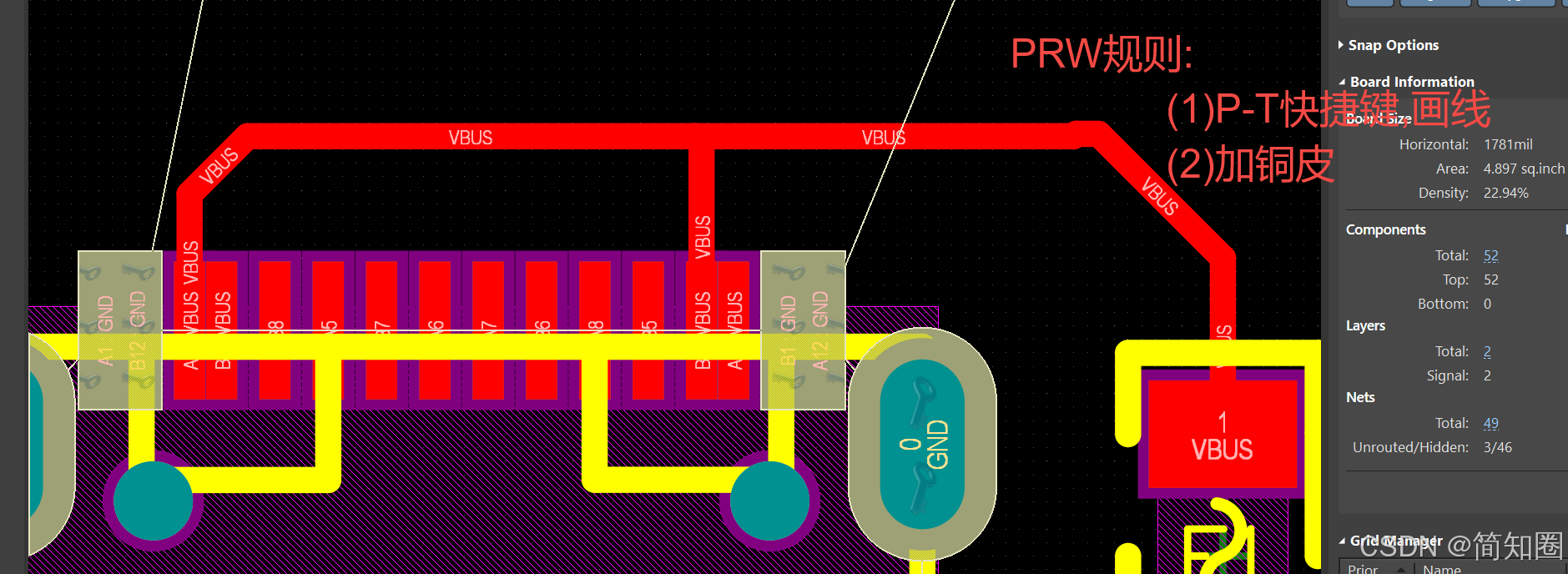

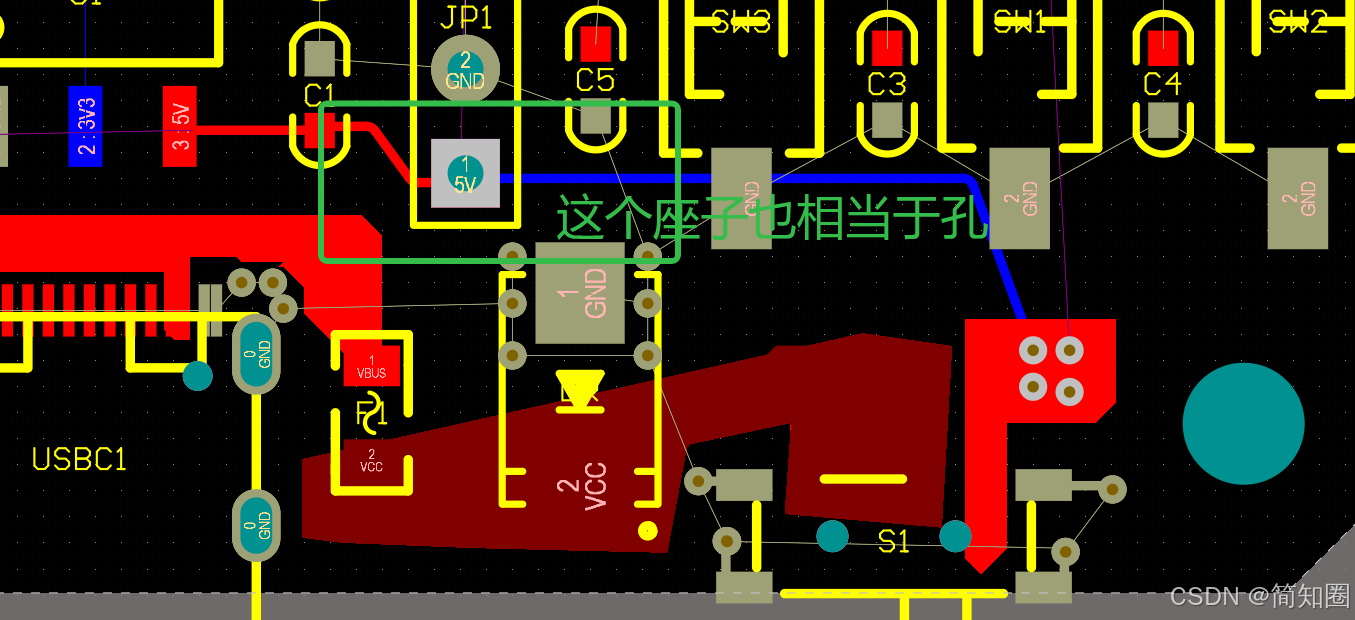

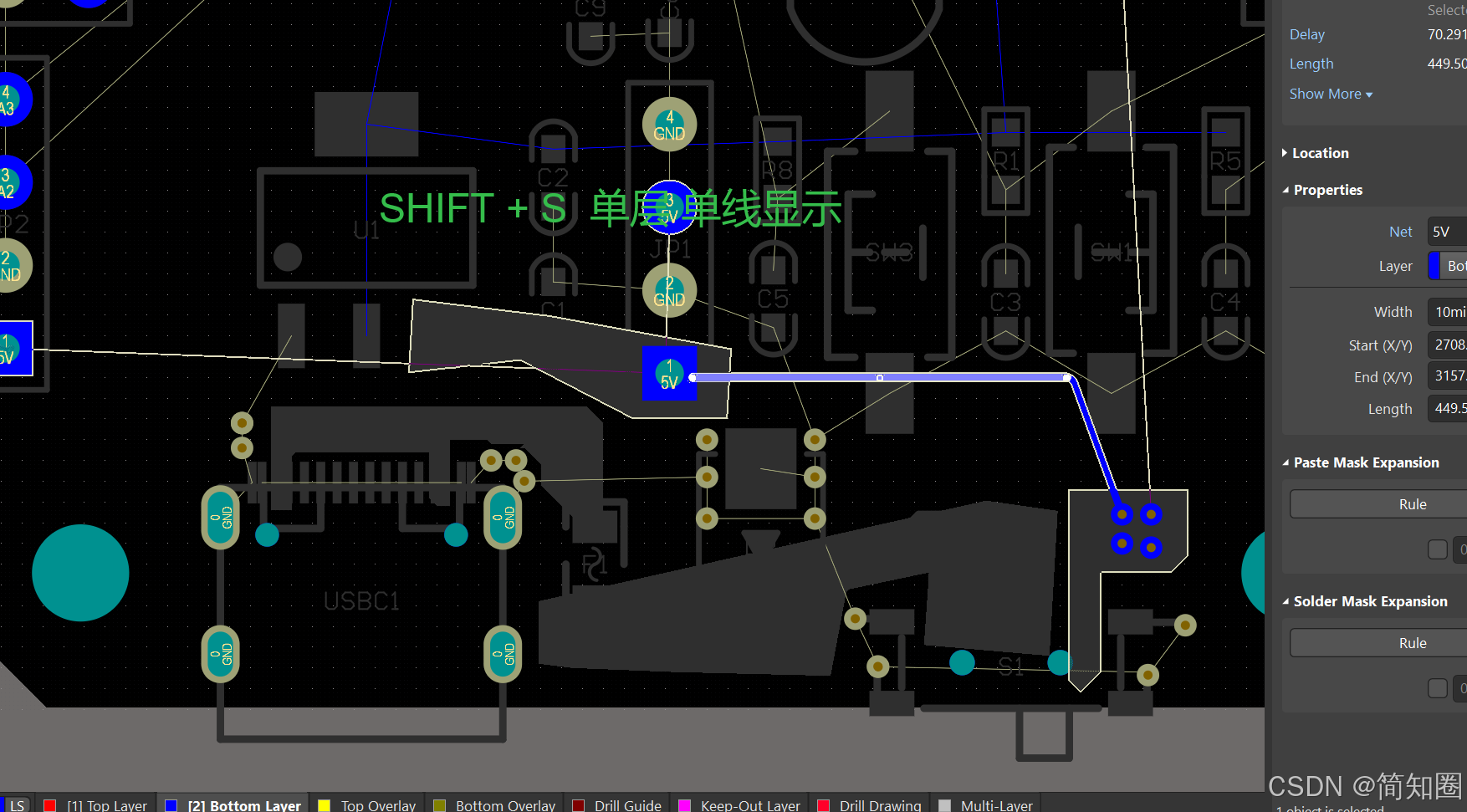

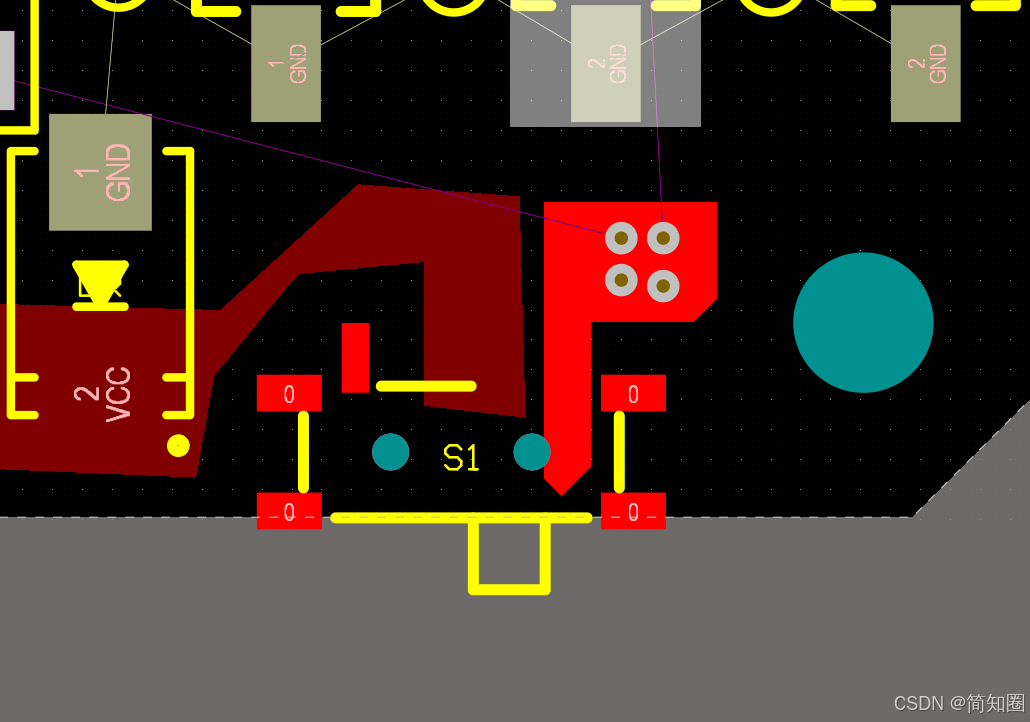

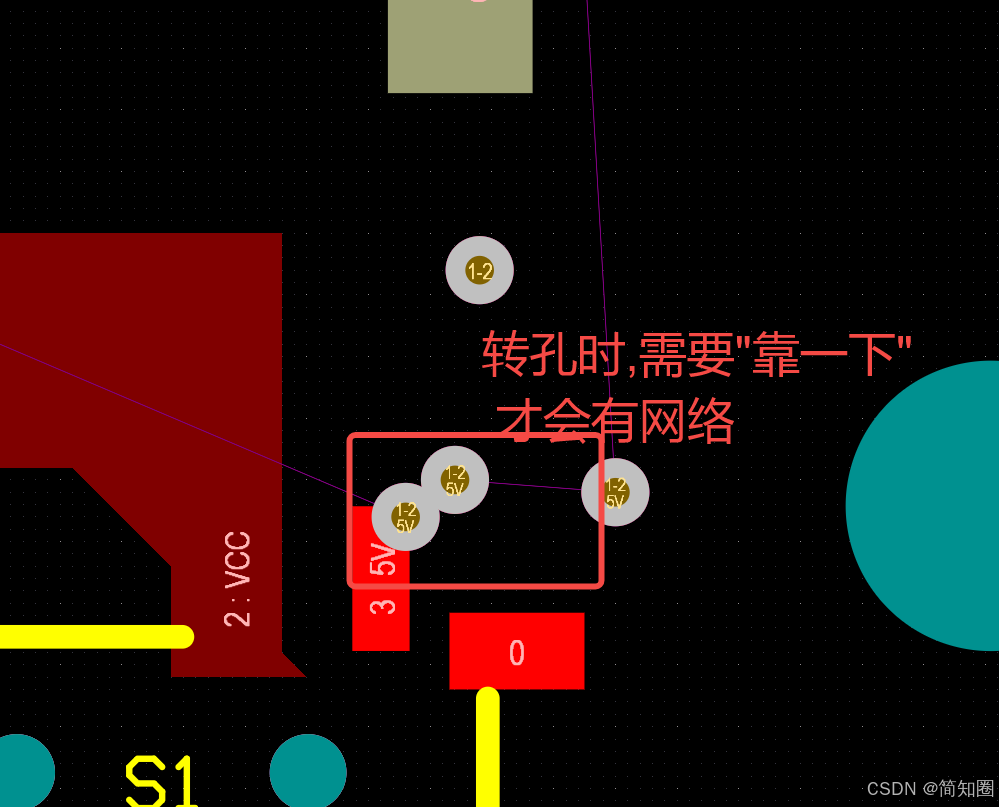

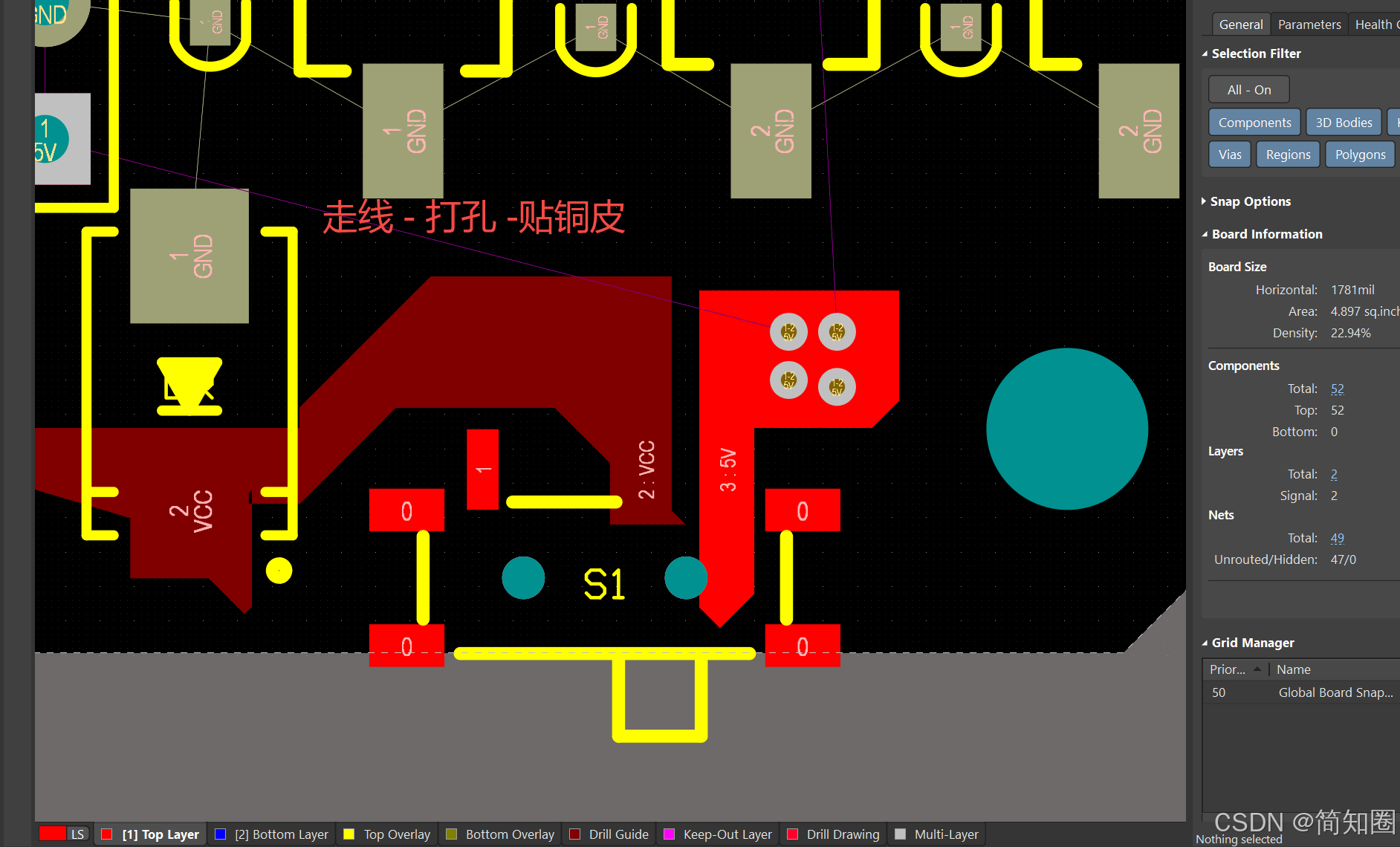

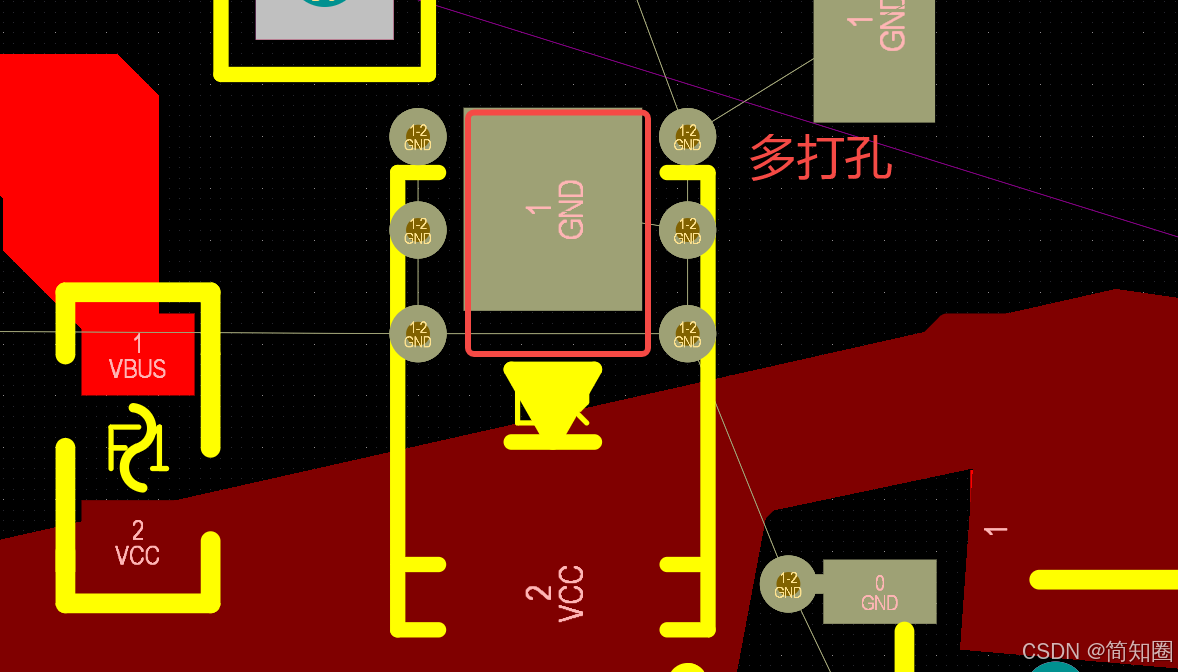

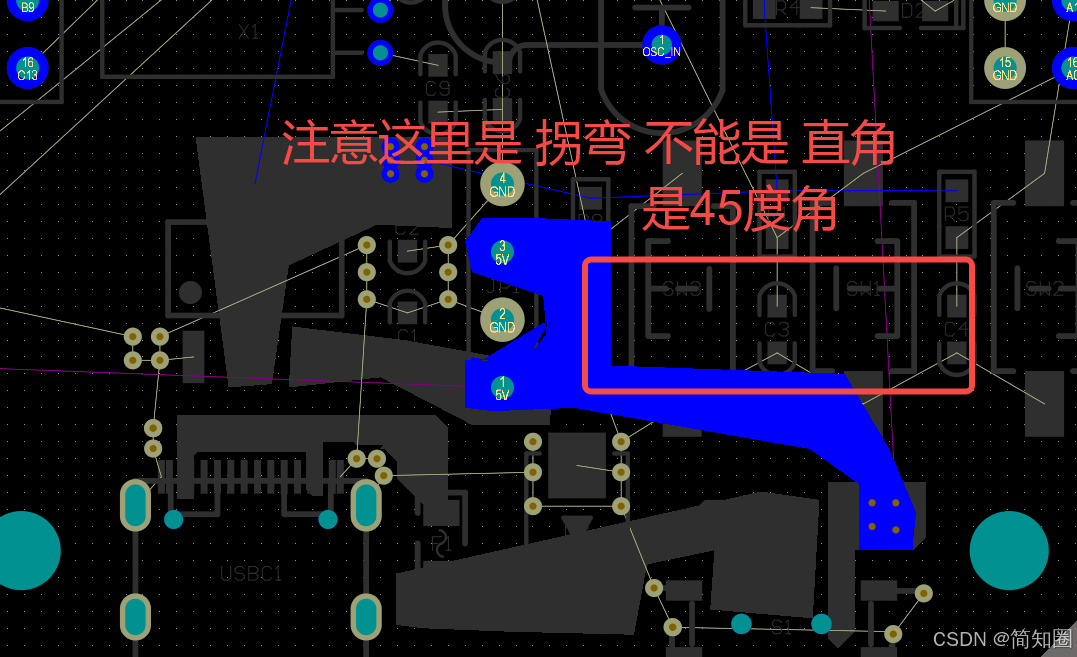

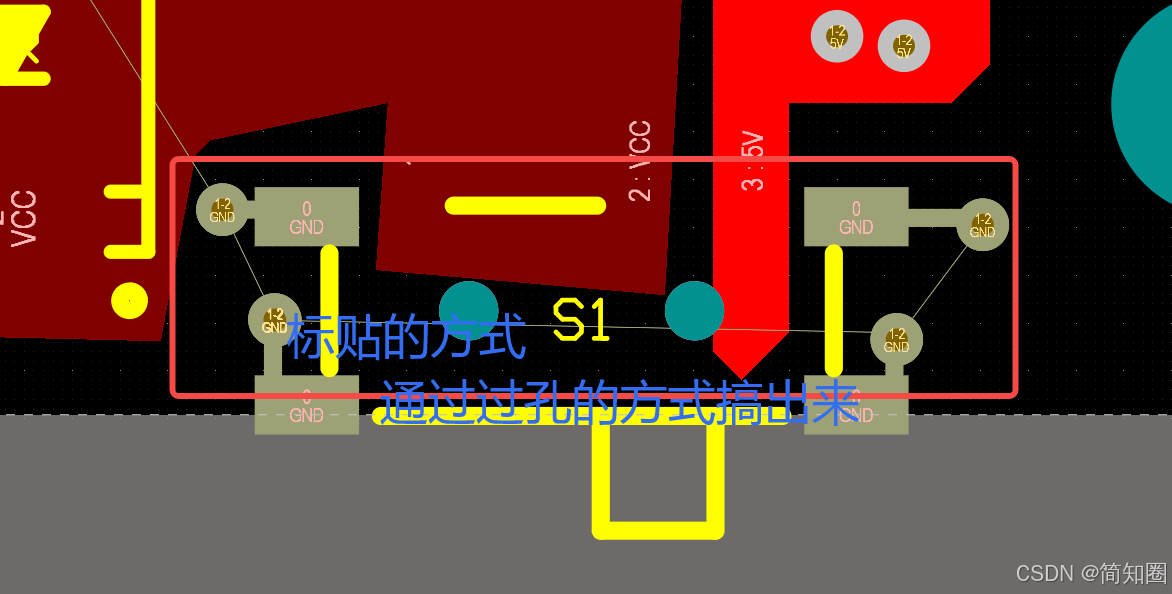

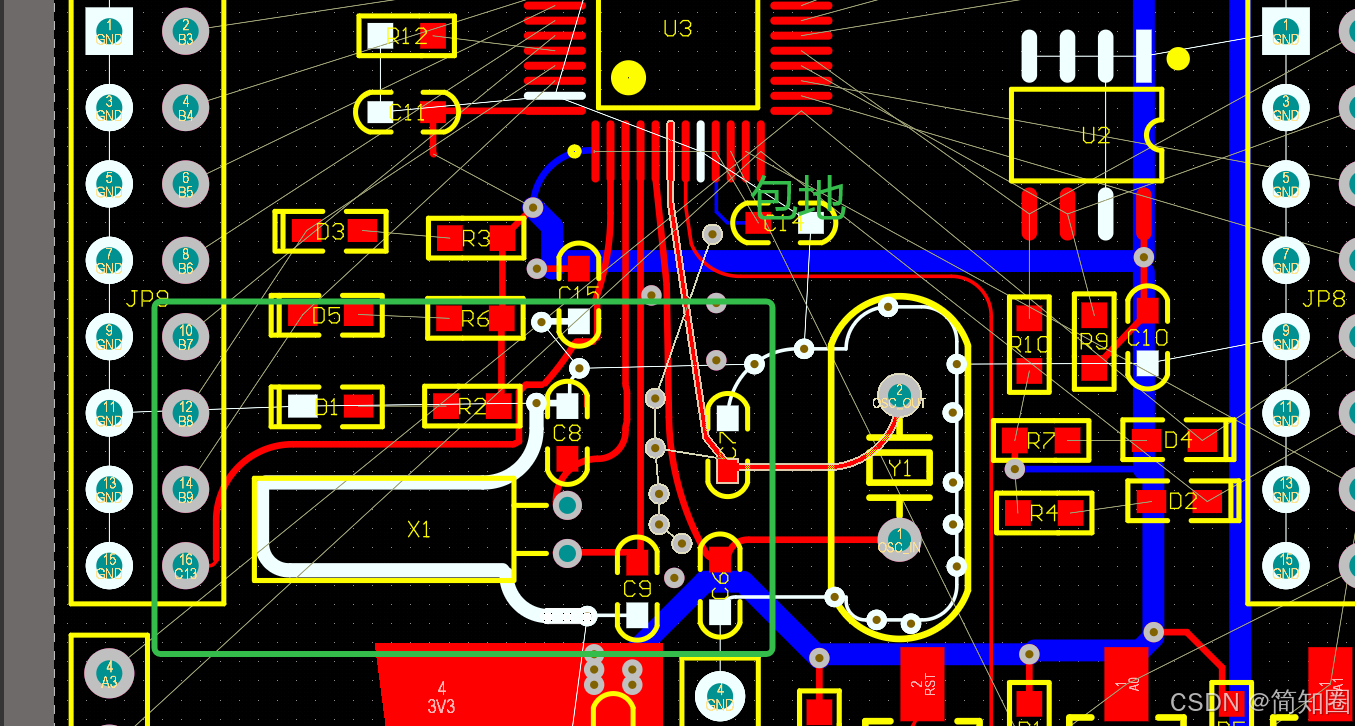

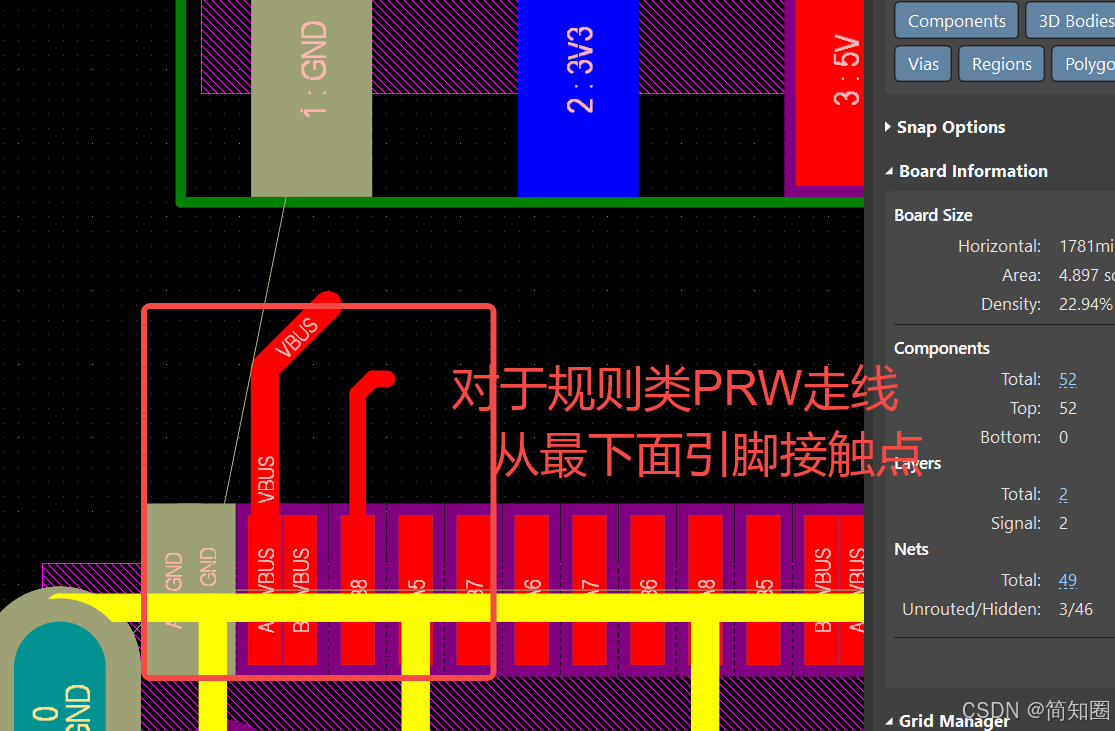

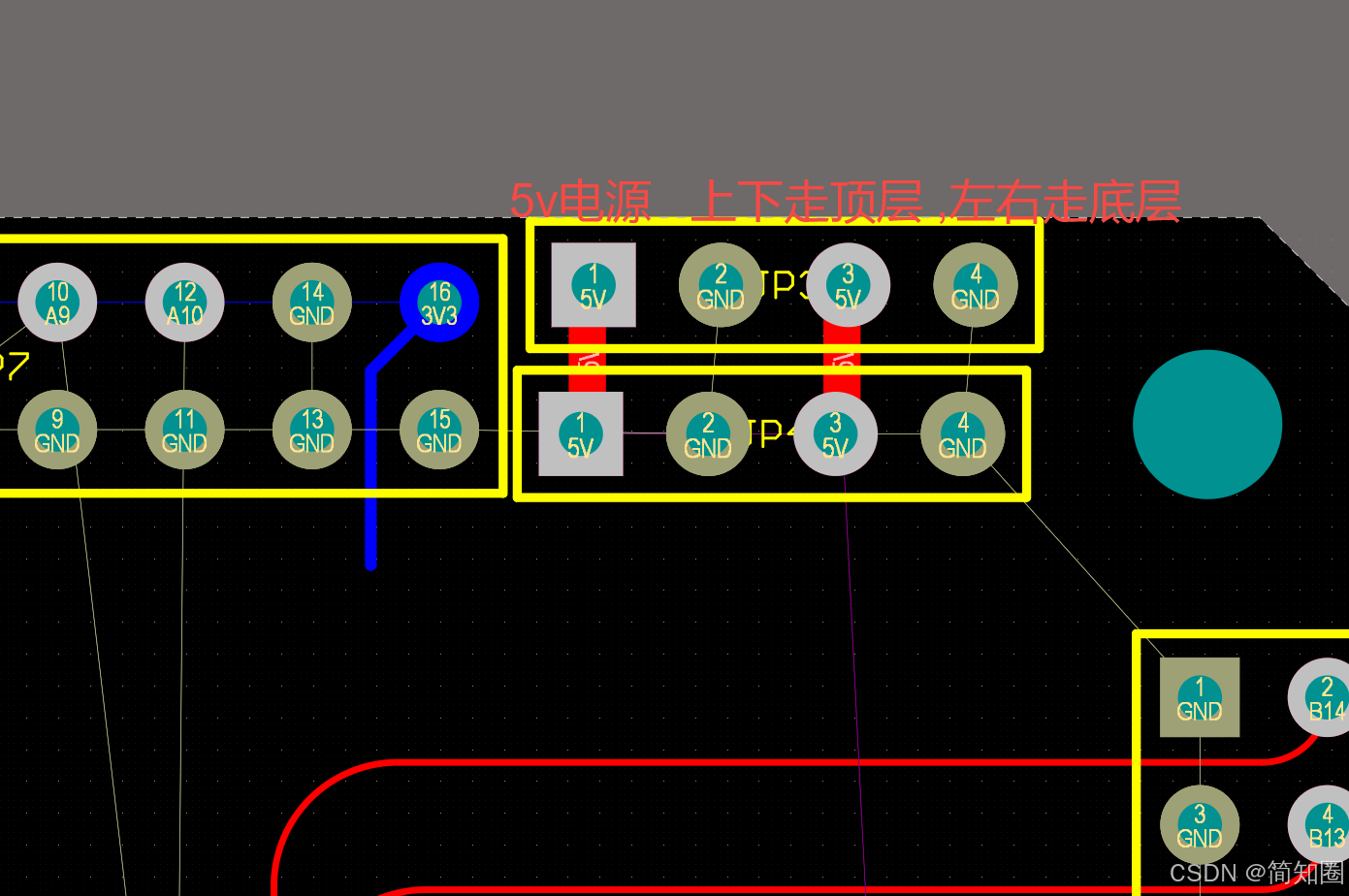

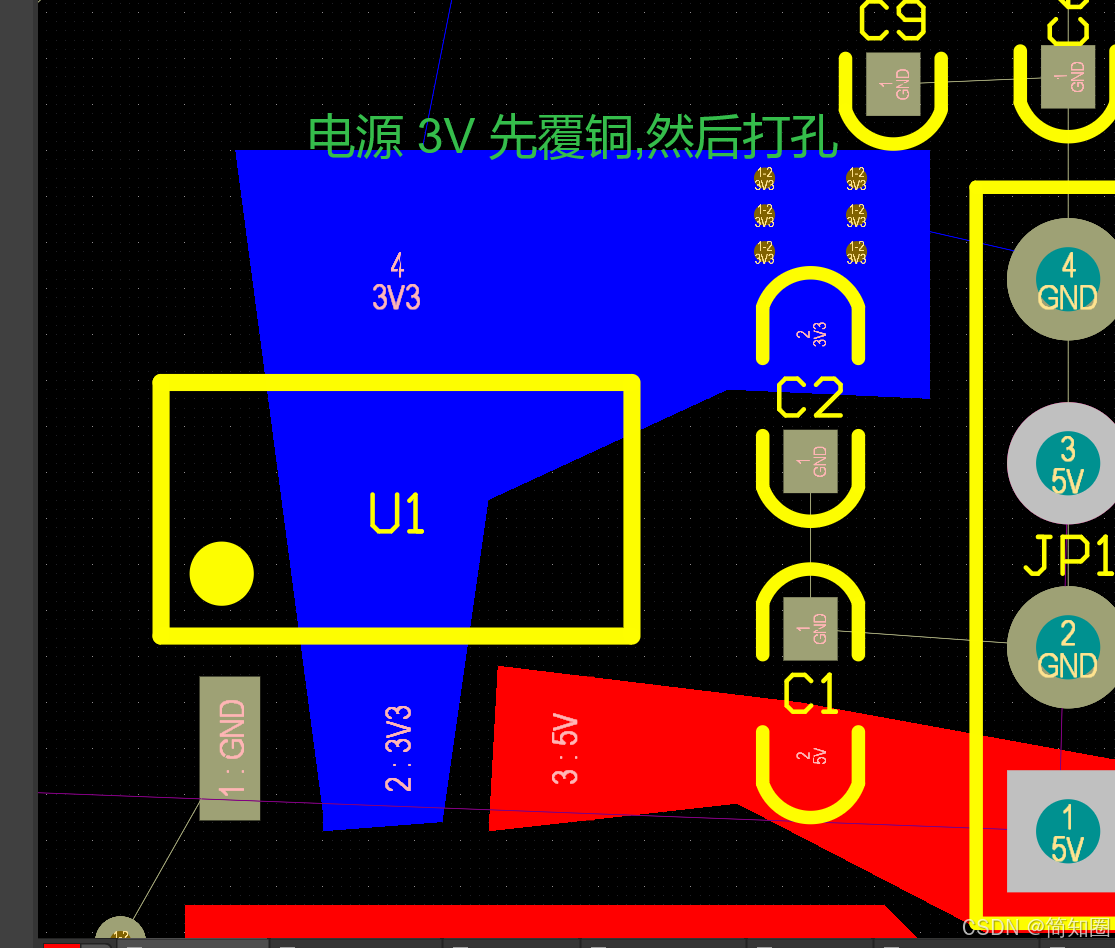

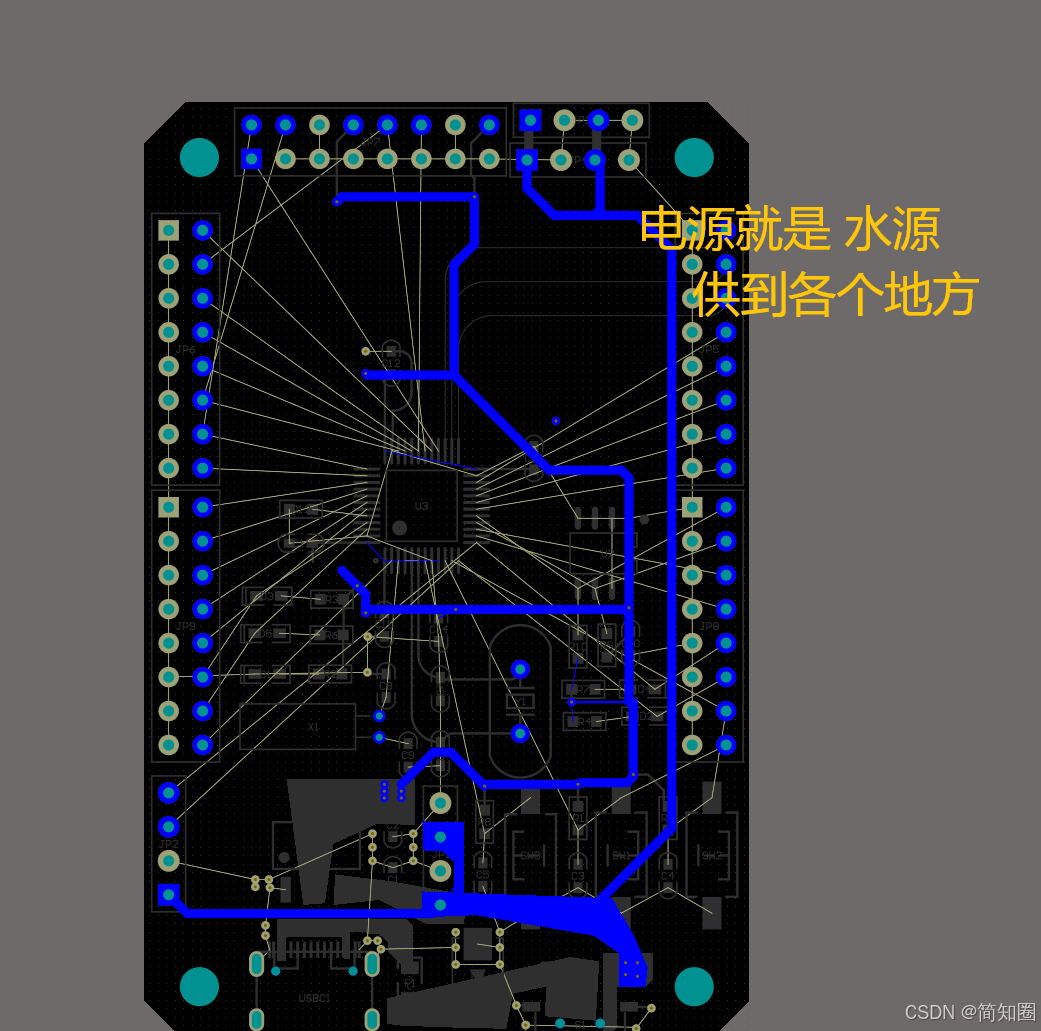

走线 从接触点处走线 TYPEC画线-加铜皮 1.关闭不需要的层(锡膏层和阻焊层和机械层) 紫色阻焊层 L: 顶层锡膏 底层锡膏 顶层阻焊 底层阻焊 2.修改线框或者贴铜 3.顶层走不过去:打四个孔 核心:走线-打孔-贴铜皮 设置孔的参数:大小和人为盖有 挨一下其他才会有网络 4个孔也要贴铜 连线:用属性里的弧线 电源模块布线 吸一下GND 接地焊盘以过孔的方式引出 GND处多打孔 顶层和底层通过’座子孔’相连,也相当于打孔了 切换底层:SHIFT+S单层显示 3V电源:先覆铜,再打孔 3V3先覆铜后打孔 GND 直接放孔,然后吸一下 实心体拐弯:用45°,即不要是直角 去耦电容与电源布线 核心:先走电源线,在走其他线 核心:电源就是水源,供到其他地方 VCC和GND都要打孔 3V3电源要打孔 左右3V3要走底:上下走底层或者左右走顶层 剩余地线放5V和3V3之间 晶振电路布线与包地 晶体靠近芯片,要包地 包地 其他布线 覆铜与验证 丝印号与尺寸标注 输出 gerber文件
