一、边缘检测基础原理
1.1 梯度计算数学原理
边缘检测的核心是计算图像梯度，常用差分近似微分：
G
x
=
∂
f
∂
x
≈
f
(
x
+
1
,
y
)
−
f
(
x
−
1
,
y
)
G_x = \frac{\partial f}{\partial x} \approx f(x+1,y) - f(x-1,y)
Gx=∂x∂f≈f(x+1,y)−f(x−1,y)
G
y
=
∂
f
∂
y
≈
f
(
x
,
y
+
1
)
−
f
(
x
,
y
−
1
)
G_y = \frac{\partial f}{\partial y} \approx f(x,y+1) - f(x,y-1)
Gy=∂y∂f≈f(x,y+1)−f(x,y−1)
梯度幅值计算公式：
G
=
G
x
2
+
G
y
2
G = \sqrt{G_x^2 + G_y^2}
G=Gx2+Gy2
1.2 核心处理流程
- 噪声抑制（高斯滤波）
- 梯度计算（算子卷积）
- 非极大值抑制
- 双阈值处理（仅Canny）
二、Sobel算子深度解析
2.1 定义
- Sobel 算子是一种离散的微分算子，该算子结合了高斯平滑和微分求导运算。该算子利用局部差分寻找边缘，计算所得的是一个梯度的近似值。

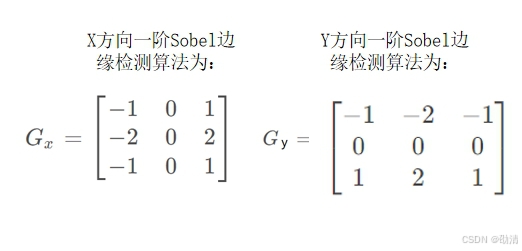

- Sobel算子包含2组3×3的矩阵，分别为横向和纵向模板，将之与图像作平面卷积，即可分别得出横向及纵向的亮度差分近似值。
2.2 函数参数详解
cv2.Sobel(src, ddepth, dx, dy[, ksize[, scale[, delta[, borderType]]]])
参数说明表：
| 参数 | 含义 | 默认值 | 说明 |
|---|---|---|---|
| src | 输入图像 | 无 | 待进行Sobel算子处理的图像 |
| ddepth | 输出图像的深度（数据类型） | -1 | -1 表示与原图像使用相同的深度 |
| dx | x方向求导阶数 | 无 | 与dy组合使用，dx = 1, dy = 0时求x方向的一阶导数 |
| dy | y方向求导阶数 | 无 | 与dx组合使用，dx = 0, dy = 1时求y方向的一阶导数，dx和dy同时为 1 时通常效果不佳 |
| ksize | Sobel算子的大小 | 3 | 必须是 1、3、5 或者 7 |
| scale | 计算导数值时的缩放因子 | 无 | 用于对计算结果进行缩放 |
| delta | 结果存储之前添加到结果中的可选增量值 | 无 | 可对结果进行微调 |
| borderType | 边界填充类型 | 无 | 用于处理图像边界情况 |
2.3 完整处理流程示例

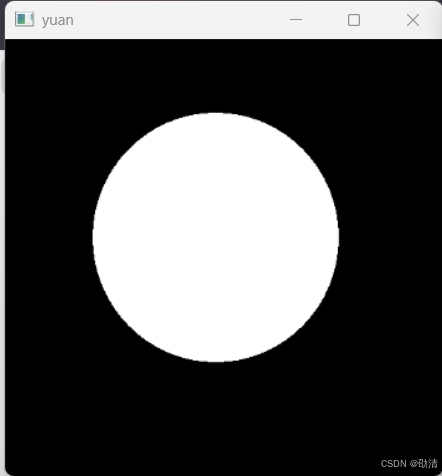

yuan = cv2.imread('yuan.png')
cv2.imshow('yuan',yuan)
cv2.waitKey(0)

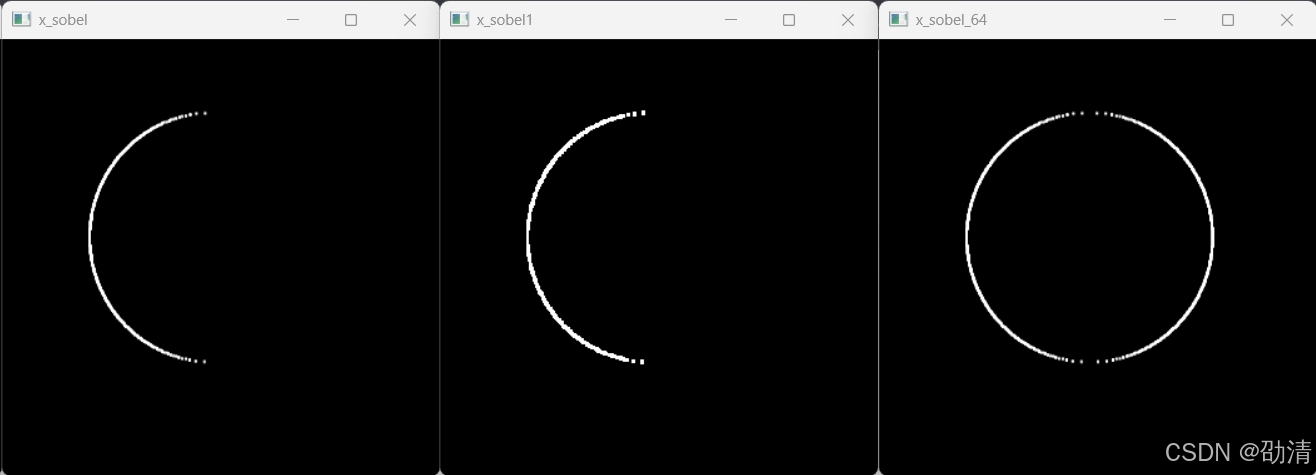

# x轴方向一阶差分
x_sobel = cv2.Sobel(yuan,-1,1,0)
cv2.imshow('x_sobel',x_sobel)
cv2.waitKey(0)
x_sobel1 = cv2.Sobel(yuan,cv2.CV_64F,1,0,ksize=3)
cv2.imshow('x_sobel1',x_sobel1)
cv2.waitKey(0)
x_sobel_64 = cv2.convertScaleAbs(x_sobel1)
cv2.imshow('x_sobel_64',x_sobel_64)
cv2.waitKey(0)

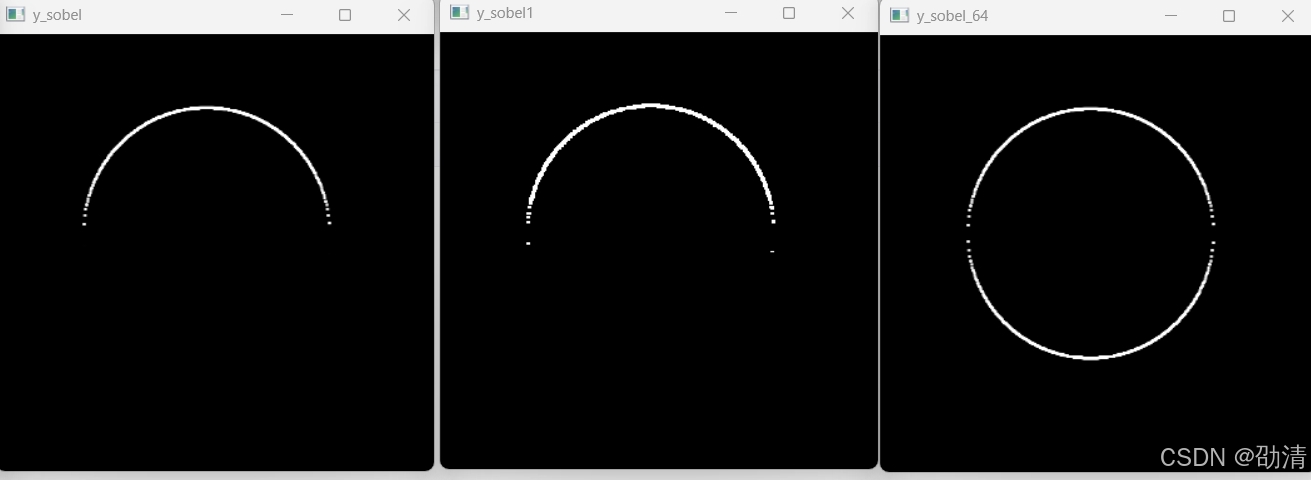

# y轴方向一阶差分
y_sobel = cv2.Sobel(yuan,-1,0,1)
cv2.imshow('y_sobel',y_sobel)
cv2.waitKey(0)
y_sobel1 = cv2.Sobel(yuan,cv2.CV_64F,0,1,ksize=3)
cv2.imshow('y_sobel1',y_sobel1)
cv2.waitKey(0)
y_sobel_64 = cv2.convertScaleAbs(y_sobel1)
cv2.imshow('y_sobel_64',y_sobel_64)
cv2.waitKey(0)

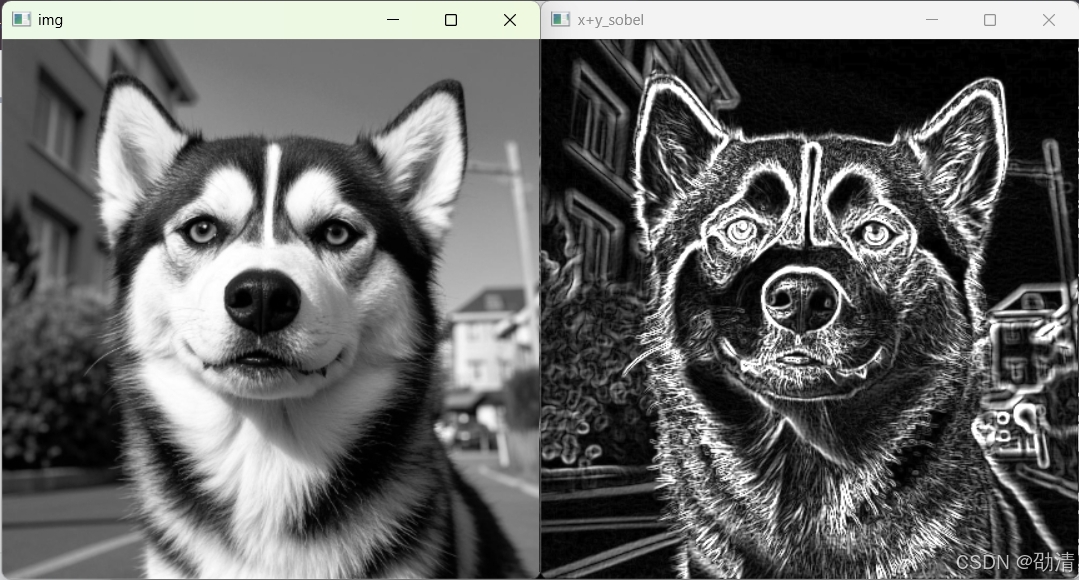

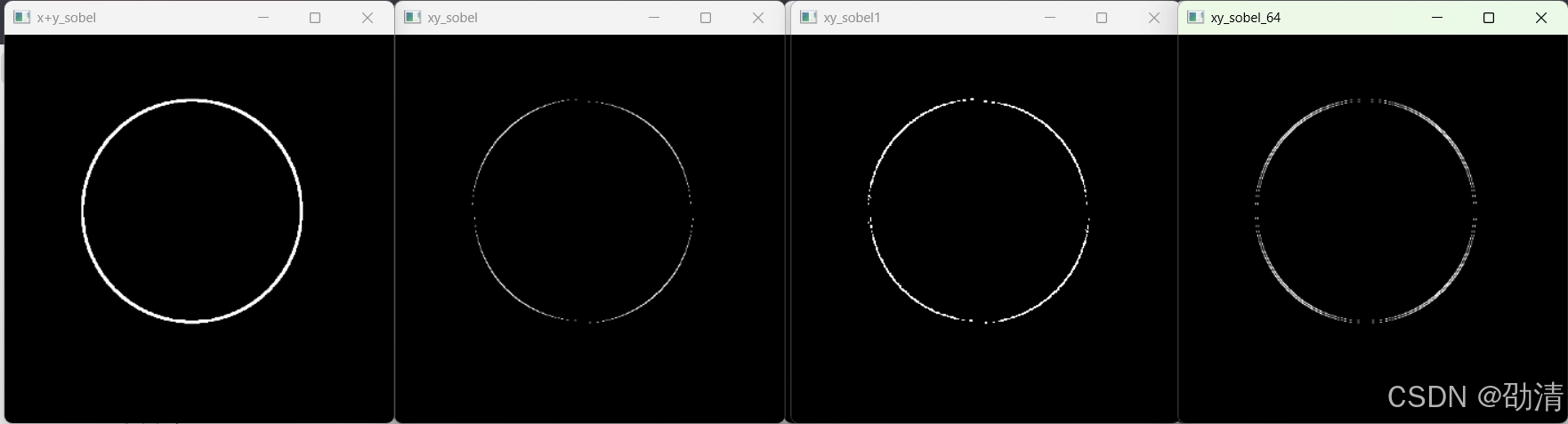

#使用图像加权运算组合x和y方向的2个边缘
xy_sobel = cv2.addWeighted(x_sobel_64,1,y_sobel_64,1,0)
cv2.imshow('x+y_sobel',xy_sobel)
cv2.waitKey(0)
# xy轴方向一阶差分
xy_sobel = cv2.Sobel(yuan,-1,1,1)
cv2.imshow('xy_sobel',xy_sobel)
cv2.waitKey(0)
xy_sobel1 = cv2.Sobel(yuan,cv2.CV_64F,1,1,ksize=3)
cv2.imshow('xy_sobel1',xy_sobel1)
cv2.waitKey(0)
xy_sobel_64 = cv2.convertScaleAbs(xy_sobel1)
cv2.imshow('xy_sobel_64',xy_sobel_64)
cv2.waitKey(0)
cv2.destroyAllWindows()
2.3 参数优化建议
-
ksize选择：
- 3×3：默认设置，平衡精度与速度
- 5×5：更大感受野，适合粗边缘检测
- 1×1：等同于Prewitt算子
-
梯度融合技巧：
# 自适应权重调整 weight_x = np.mean(abs_x) / (np.mean(abs_x)+np.mean(abs_y)) combined = cv2.addWeighted(abs_x, weight_x, abs_y, 1-weight_x, 0)
三、Scharr算子进阶应用
3.1 与Sobel的差异对比

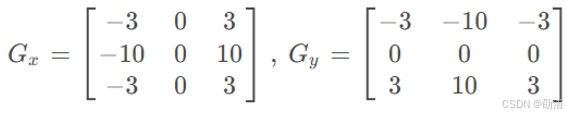

- Scharr 算子是 Soble 算子在 ksize=3 时的优化，与 Soble 的速度相同，且精度更高。
- Scharr 算子与 Sobel 算子的不同点是在平滑部分，其中心元素占的权重更重，相当于使用较小标准差的高斯函数，也就是更瘦高的模板。
| 特性 | Sobel(3×3) | Scharr |
|---|---|---|
| 核权重 | [1 0 -1; 2 0 -2; 1 0 -1] | [3 0 -3; 10 0 -10; 3 0 -3] |
| 计算精度 | 一阶近似 | 优化旋转对称性 |
| 适用场景 | 通用检测 | 精细边缘检测 |
3.2参数详解
cv.Scharr(src, ddepth, dx, dy[, dst[, scale[, delta[, borderType]]]])
| 参数 | 含义 | 默认值 | 说明 |
|---|---|---|---|
| src | 输入图像 | 无 | 需要进行Scharr算子处理的原始图像 |
| ddepth | 输出图片的数据深度 | 无 | 根据输入图像的深度来选择合适的值 |
| dx | x轴方向导数的阶数 | 无 | 指定在x轴方向求导的阶数 |
| dy | y轴方向导数的阶数 | 无 | 指定在y轴方向求导的阶数 |
| dst | 输出图像 | 无 | 存储Scharr算子处理后的结果图像 |
| scale | 计算导数值时的缩放因子 | 无 | 用于对计算得到的导数值进行缩放 |
| delta | 结果存储之前添加到结果中的可选增量值 | 无 | 可在结果存储前对其加上一个增量值 |
| borderType | 边界填充类型 | 无 | 用于处理图像边界部分的填充方式 |
3.3 实际应用示例
zl = cv2.imread('zl.png', cv2.IMREAD_GRAYSCALE)
# Scharr算子处理
scharr_x = cv2.Scharr(zl, cv2.CV_64F, 1, 0)
scharr_x_abs = cv2.convertScaleAbs(scharr_x)

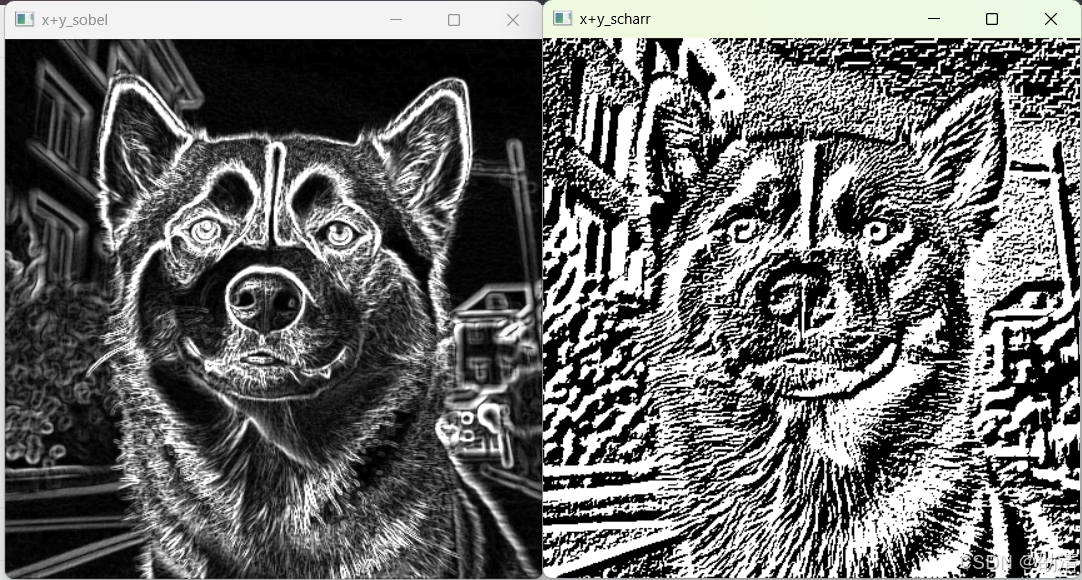

# Sobel对比测试
sobel_x = cv2.Sobel(zl, cv2.CV_64F, 1, 0, ksize=3)
sobel_x_abs = cv2.convertScaleAbs(sobel_x)
# 效果对比显示
四、Laplacian二阶微分检测
4.1 算法特点分析
- 二阶微分零交叉点检测
- 对噪声敏感（需先高斯滤波）
- 各向同性检测
- 不再以x和y的方向计算，而是以圆方向计算变化率。因此不需要Gx+Gy。
cv2.Laplacian(src, ddepth[, dst[, ksize[, scale[, delta[, borderType]]]]])
| 参数 | 含义 | 默认值 | 说明 |
|---|---|---|---|
| src | 输入图像 | 无 | 可以是灰度图像，也可以是多通道的彩色图像 |
| ddepth | 输出图片的数据深度 | 无 | 需根据情况选择合适的值 |
| dst | 输出图像 | 无 | 存储拉普拉斯算子处理后的结果 |
| ksize | 计算二阶导数滤波器的孔径大小 | 无 | 必须为正奇数，是可选参数 |
| scale | 缩放比例因子 | 1 | 对计算结果进行缩放的系数，可选 |
| delta | 输出图像的偏移量 | 0 | 在最终输出图像前加上的一个值，可选 |
| borderType | 边界填充类型 | 无 | 用于处理图像边界部分的填充方式 |
4.2 应用场景建议
- 纹理分析
- 斑点检测
- 图像锐化（与原图叠加）
4.3 实际应用案例

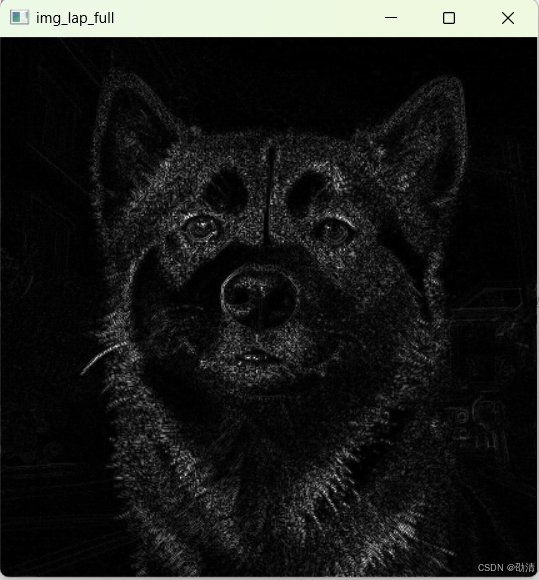

img = cv2.imread('touxiang.png',0)
img = cv2.resize(img,dsize=None,fx=0.7,fy=0.7)
img_lap = cv2.Laplacian(img,cv2.CV_64F)
img_lap_full = cv2.convertScaleAbs(img_lap)#转换为绝对值，负数转换为正数
cv2.imshow('img_lap_full',img_lap_full)
cv2.waitKey(0)
五、Canny边缘检测实践
5.1 多阶段处理流程
- 高斯滤波降噪
- 计算梯度幅值和方向
- 要进行边缘检测，就需要得到图像梯度信息，根据图像的梯度幅值和梯度方向来确定边缘，一般均采用sobel算子对图像进行梯度幅值与梯度方向计算。
- 非极大值抑制
- 一阶微分在灰度值斜坡过渡时不为零且存在较粗的边缘，较粗的边缘会增大边缘检测的误差，因此需要细化边缘，一种较为常用的方法是非极大值抑制
- 非极大值抑制：即在梯度图像中寻找梯度方向上的最大值作为边缘，不是梯度方向上的最大值则抑制为0。因为梯度方向是灰度变化最大的方向。比较梯度图像中每一点的灰度值与梯度方向上至少两个梯度图像像素点灰度值的大小，根据上述大小关系来确定是否保留该点的灰度值。

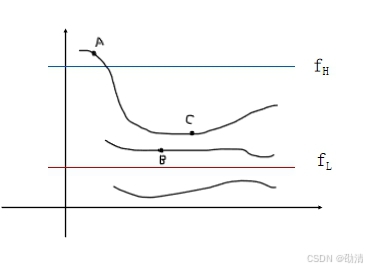

- 双阈值检测
- 双阈值处理就是根据实际情况需要设置一个灰度高阈值和一个灰度低阈值对NMS后的图像进行过滤，使得得到的边缘尽可能是真实的边缘。
- 边缘连接
5.2 参数调优指南
cv.Canny( image, threshold1, threshold2[, apertureSize[, L2gradient]])
| 参数 | 含义 | 默认值 | 说明 |
|---|---|---|---|
| image | 输入图像 | 无 | 用于进行Canny边缘检测的图像 |
| threshold1 | 处理过程中的第一个阈值 | 无 | 在Canny边缘检测过程中使用，和threshold2配合确定边缘 |
| threshold2 | 处理过程中的第二个阈值 | 无 | 在Canny边缘检测过程中使用，和threshold1配合确定边缘 |
| apertureSize | Sobel算子的孔径大小 | 3 | 可选参数，用于计算图像梯度，必须是1、3、5或7 |
| L2gradient | 计算图像梯度幅值的标志 | False | 可选参数，决定是否使用更精确的L2范数计算梯度幅值 |
参数影响分析表：
canny = cv2.Canny(image, threshold1, threshold2, apertureSize=3, L2gradient=False)
| 参数 | 建议范围 | 调节效果 |
|---|---|---|
| threshold1 | 20-100 | 控制弱边缘保留阈值 |
| threshold2 | 80-200 | 确定强边缘阈值 |
| apertureSize | 3/5/7 | 影响梯度计算精度 |
| L2gradient | True/False | 梯度计算方法（精度vs速度） |
5.3 自适应阈值设置
# Otsu自动阈值
_, thresh = cv2.threshold(zl, 0, 255, cv2.THRESH_BINARY+cv2.THRESH_OTSU)
canny_auto = cv2.Canny(zl, 0.5*thresh, thresh)

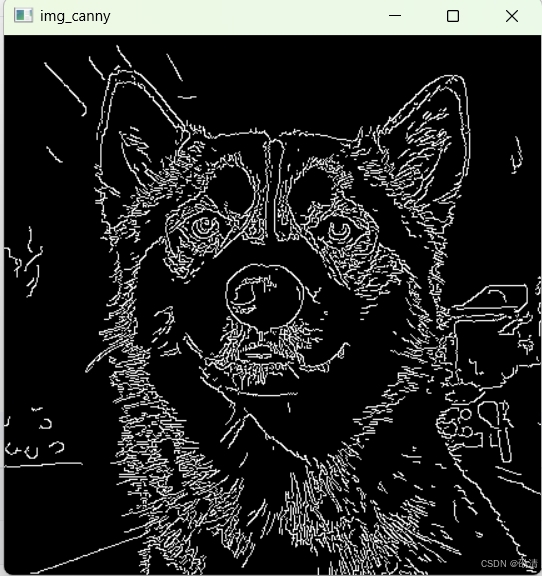

5.4 实际应用案例
img = cv2.imread('touxiang.png',0)
img = cv2.resize(img,dsize=None,fx=0.7,fy=0.7)
cv2.waitKey(0)
img_canny = cv2.Canny(img,100,150)#低，高
cv2.imshow('img_canny',img_canny)
cv2.waitKey(0)
六、综合性能对比
| 检测方法 | 计算复杂度 | 抗噪能力 | 边缘连续性 | 适用场景 |
|---|---|---|---|---|
| Sobel | O(n) | 中等 | 一般 | 实时检测 |
| Scharr | O(n) | 中等 | 较好 | 精密测量 |
| Laplacian | O(n) | 低 | 差 | 纹理分析 |
| Canny | O(n logn) | 高 | 优秀 | 复杂场景 |
七、实践案例
7.1 工业零件尺寸测量
def measure_part(img_path):
# 读取图像
img = cv2.imread(img_path, cv2.IMREAD_GRAYSCALE)
# 多级处理
blur = cv2.GaussianBlur(img, (7,7), 1.5)
edges = cv2.Canny(blur, 50, 120)
# 形态学优化
kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (5,5))
closed = cv2.morphologyEx(edges, cv2.MORPH_CLOSE, kernel)
# 轮廓分析
contours, _ = cv2.findContours(closed, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
# 测量逻辑
for cnt in contours:
if cv2.contourArea(cnt) > 100:
rect = cv2.minAreaRect(cnt)
box = cv2.boxPoints(rect)
print(f"Part size: {rect[1]}")
return closed
7.2 文档边缘检测
def detect_document(img):
# 自适应Canny
v = np.median(img)
lower = int(max(0, (1.0 - 0.33) * v))
upper = int(min(255, (1.0 + 0.33) * v))
edges = cv2.Canny(img, lower, upper)
# Hough直线检测
lines = cv2.HoughLinesP(edges, 1, np.pi/180, 100, minLineLength=100, maxLineGap=10)
# 四边形拟合
# ...省略具体实现...
return warped_doc
八、常见问题解决方案
8.1 边缘断裂问题
- 原因：阈值设置过高/噪声干扰
- 解决方案：
- 先进行形态学闭运算
- 使用边缘连接算法
- 调整Canny低阈值
8.2 多边缘响应
- 现象：单边缘出现多条线
- 优化策略：
# 非极大值抑制优化 edges = cv2.Canny(gray, 100, 200, apertureSize=5, L2gradient=True)
8.3 实时性优化
# 使用UMat加速
src_umat = cv2.UMat(img)
edges_umat = cv2.Canny(src_umat, 100, 200)
edges = edges_umat.get()
九、前沿技术拓展
9.1 深度学习边缘检测
-
HED（Holistically-Nested Edge Detection）
-
RCF（Rich Feature Hierarchies）
-
实时性对比：
方法 FPS（1080Ti） 准确率（ODS） Canny 1200 0.60 HED 15 0.78 RCF 8 0.81
9.2 边缘检测在自动驾驶中的应用
- 车道线检测
- 障碍物轮廓识别
- 交通标志定位
本教程系统性地讲解了OpenCV中的边缘检测技术，涵盖从传统算子到工程实践的各个方面。建议读者：
- 通过调整代码参数直观感受不同效果
- 结合实际项目需求选择合适方法
- 关注深度学习与传统方法的结合趋势
- 定期查阅OpenCV官方文档获取最新特性
