芯片学习记录SN74AHC1G14DBV

SN74AHC1G14DBV

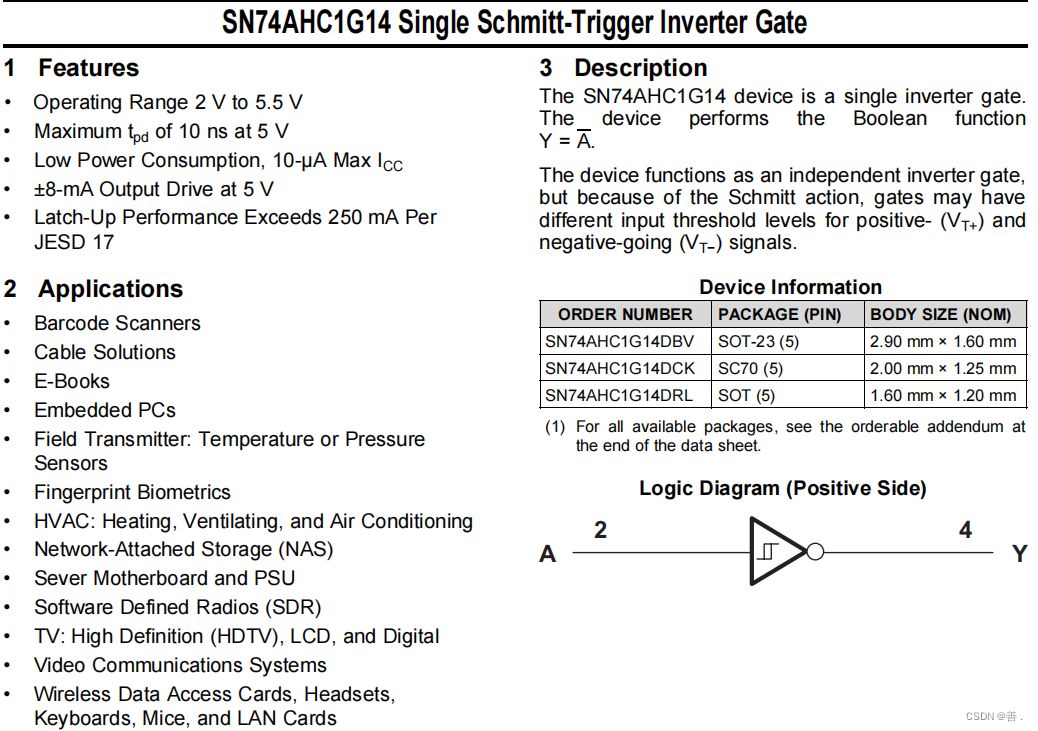

芯片介绍

SN74AHC1G14器件是单个逆变器门。该器件执行布尔函数Y= /A.The器件作为独立的逆变器门发挥作用，但由于施密特作用，门可能对正（VT+）和负（VT−）信号具有不同的输入阈值电平。

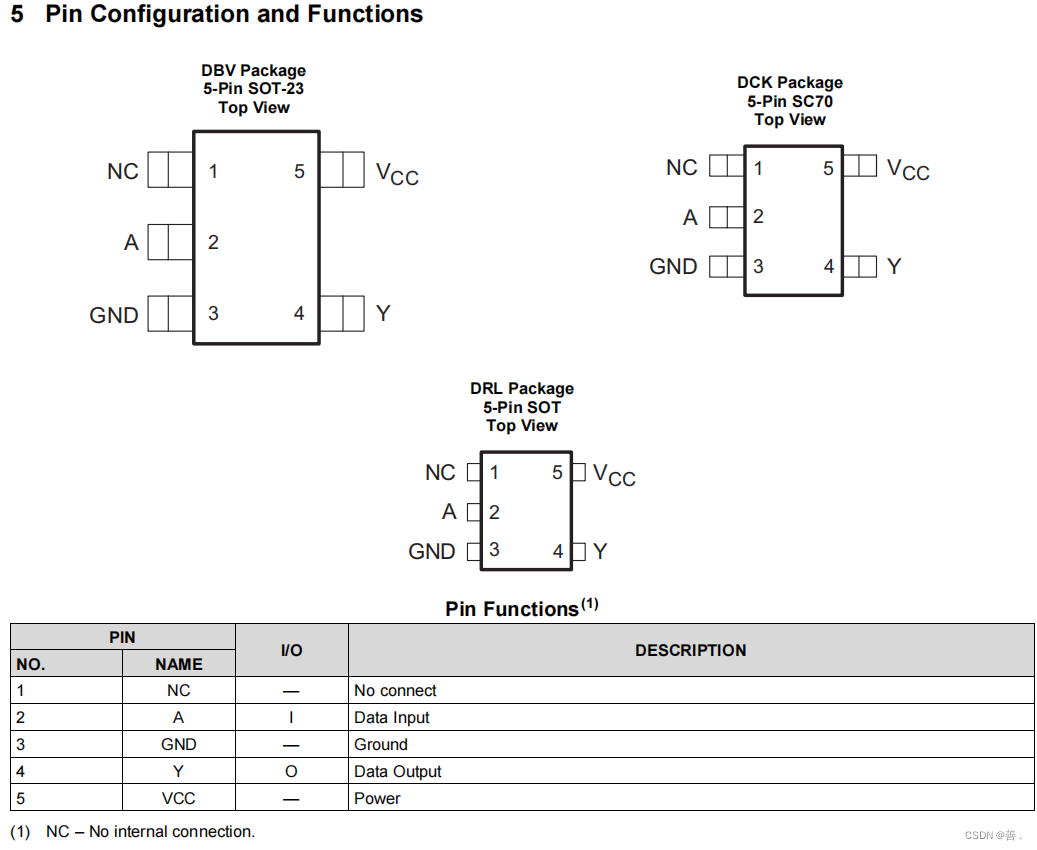

引脚信息

引脚	名称	I/O	功能
1	NC	-	无连接
2	A	I	输入（0~vcc）
3	GND	-	GND
4	Y	O	输出（0~vcc）
5	VCC	-	3.3v（2~5.5）

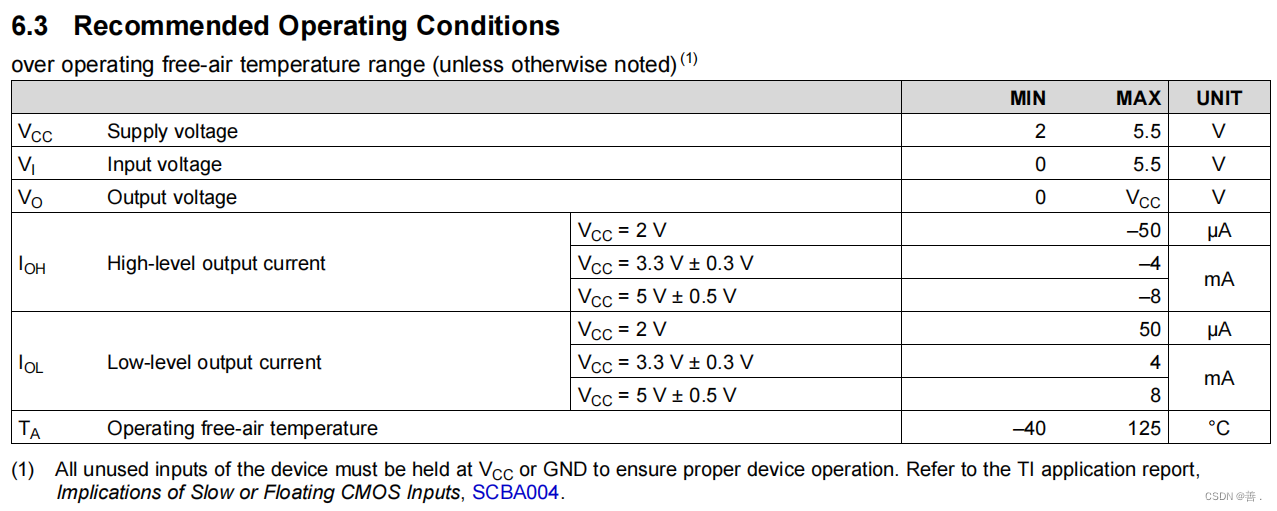

推荐使用条件

设备的所有未使用输入必须保持在VCC或GND，以确保设备正常运行。请参阅TI应用报告，慢速或浮动互补式金属氧化物半导体输入的含义。

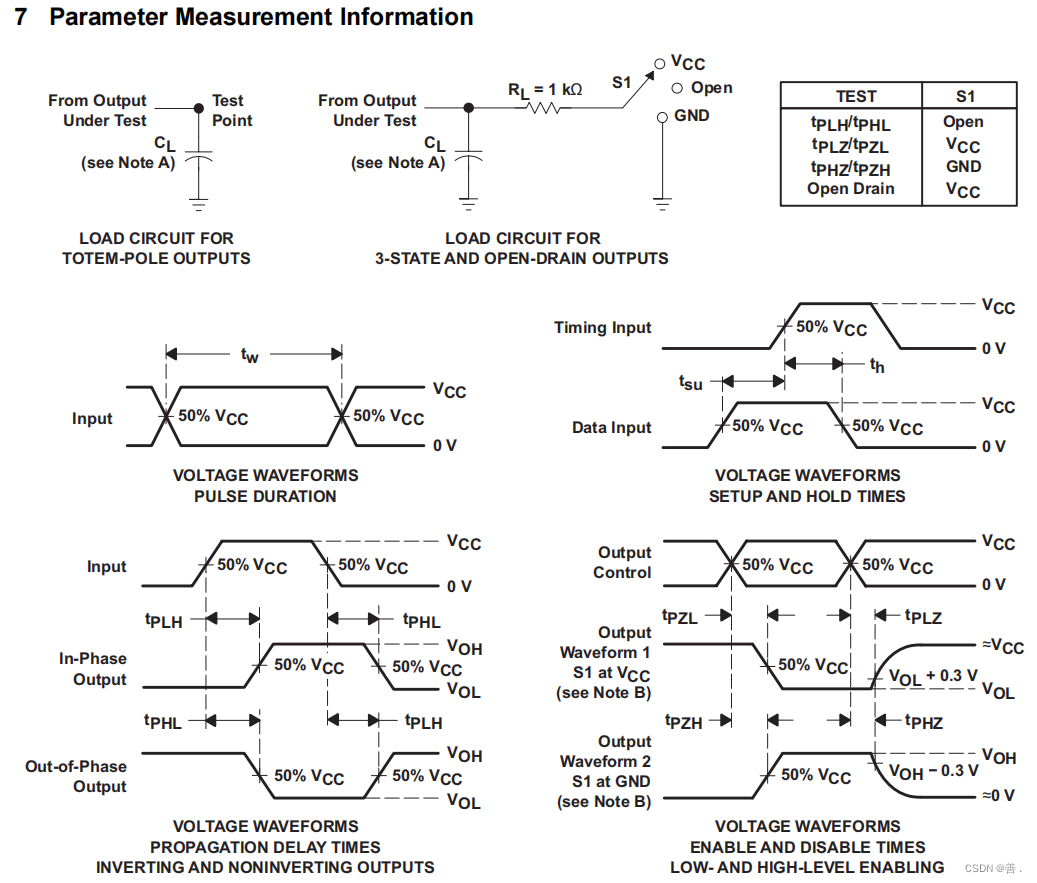

参数测量信息

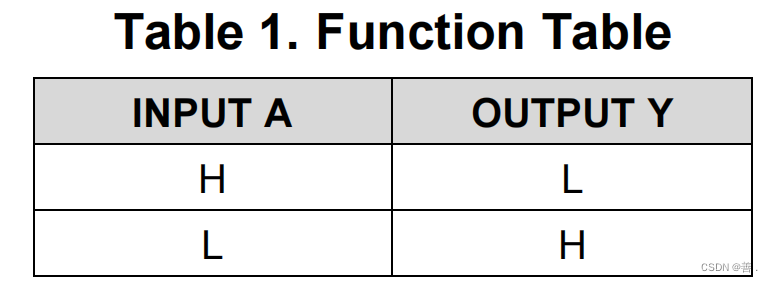

真值表

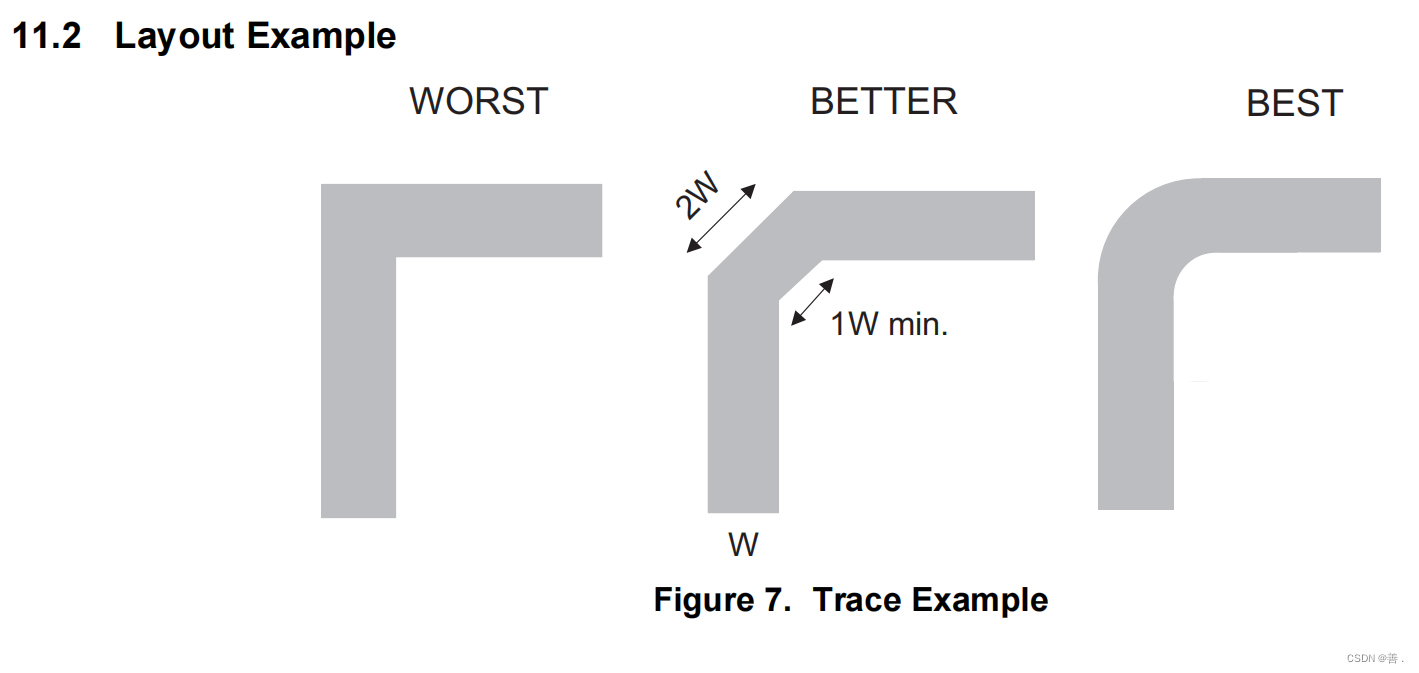

Layout

布局原则

反射和匹配与环形天线理论密切相关，但又有足够的不同之处值得讨论与理论分开。当PCB迹线以90°角转角时，可能会发生反射。反射主要是因为轨迹宽度的变化。在转弯的顶点，轨迹宽度增加到宽度的1.414倍。这种增加扰乱了传输线特性，尤其是分布式电容和自感的走线，这导致了反射。不是所有的PCB走线都可以是直的；因此，一些痕迹必须转弯。图7显示了逐渐更好的圆角技术。只有最后一个示例（最佳）保持恒定的跟踪宽度并最小化反射。
