电机的机械特性曲线

电机的机械特性曲线

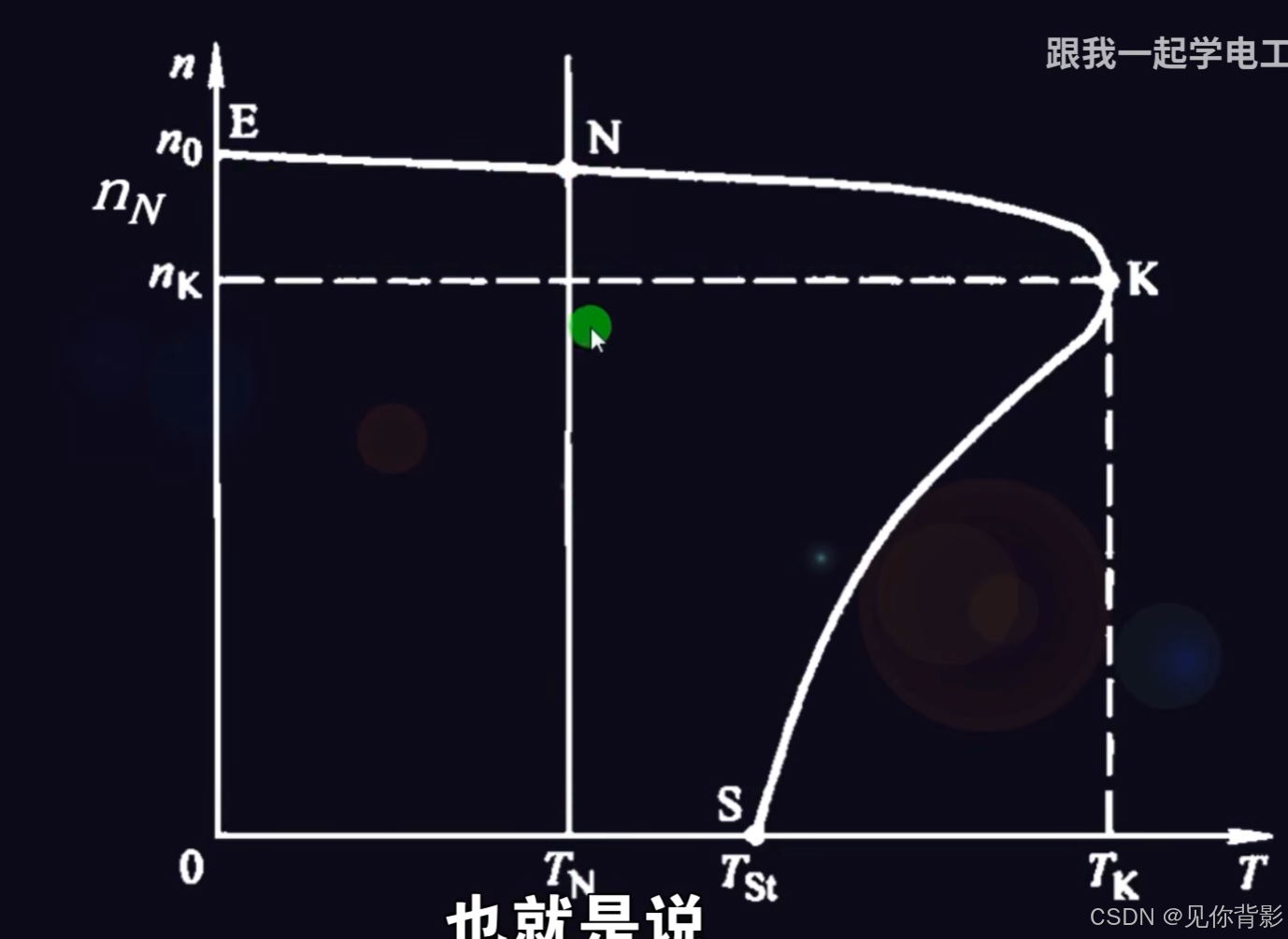

• 物理意义：电机输出转矩T和转速n的关系:T=f（n）


• 当电机工作在额定转速和额定转矩点时，当需要的负载转矩增加时电机的转速下降。当需要的负载转矩减小时，转速增加。

• 在最大输出转矩Tk时，对应的转速为临界转速。此时无论转速升高或降低转矩都将下降。

• 当电机的负载大于最大转矩Tk时，此时电机将带不动负载了，电机的转速和转矩都将持续下降，最终电机的转速将下降为零。
  此时的电机堵转，电流相当于是启动电流，能达到额定电流的4~7倍。长时间堵转将导致发热而烧毁电机。

---

• 过载系数=最大转矩Tk和最大转矩Tn的比值
• λ=Tk/TN
• 一般电机的过载系数在1.8~2.2之间。

---

• 电机刚启动时转速为零，此时的转矩为启动转矩Tst。
• 电机的启动转矩不能太低，最好是大于电机的额定转矩，否则当电机满载时电机无法启动。
