matlab simulink fuzzyLogicDesigner使用教程(适用于matlab2020 matlab2021 matlab2022 matlab2023 matlab2024)

matlab simulink fuzzyLogicDesigner 工具箱使用教程 (适用于matlab2020 matlab2021 matlab2022 matlab2023 matlab2024)

1.打开matlab启动模糊工具箱

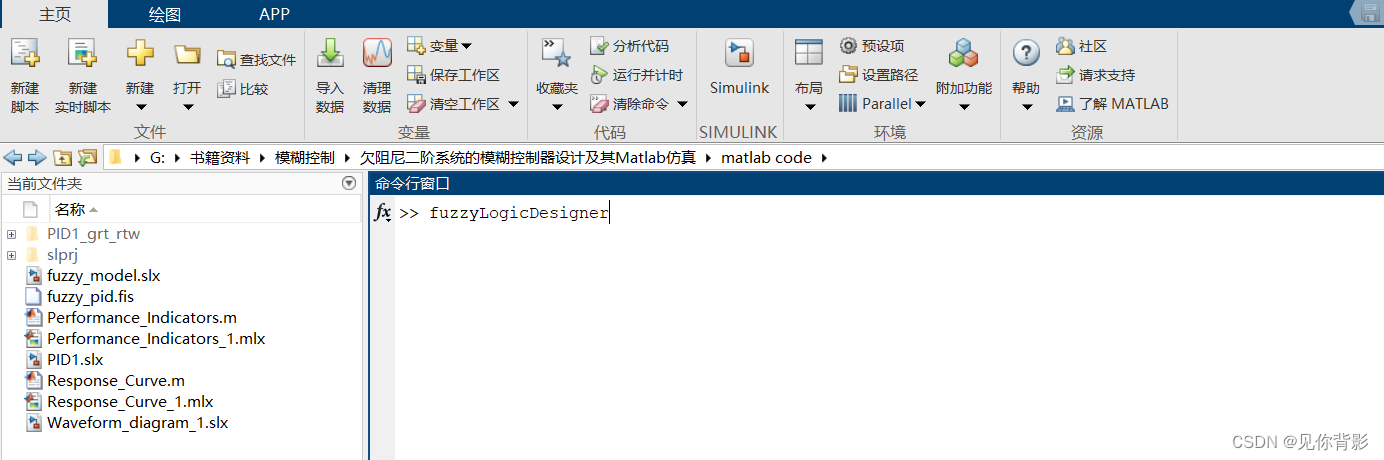

fuzzyLogicDesigner%命令行输出开关工具箱

2.等待几秒后自动打开模糊工具箱

• 点击如图所示图标打开模板

3.定义输入变量

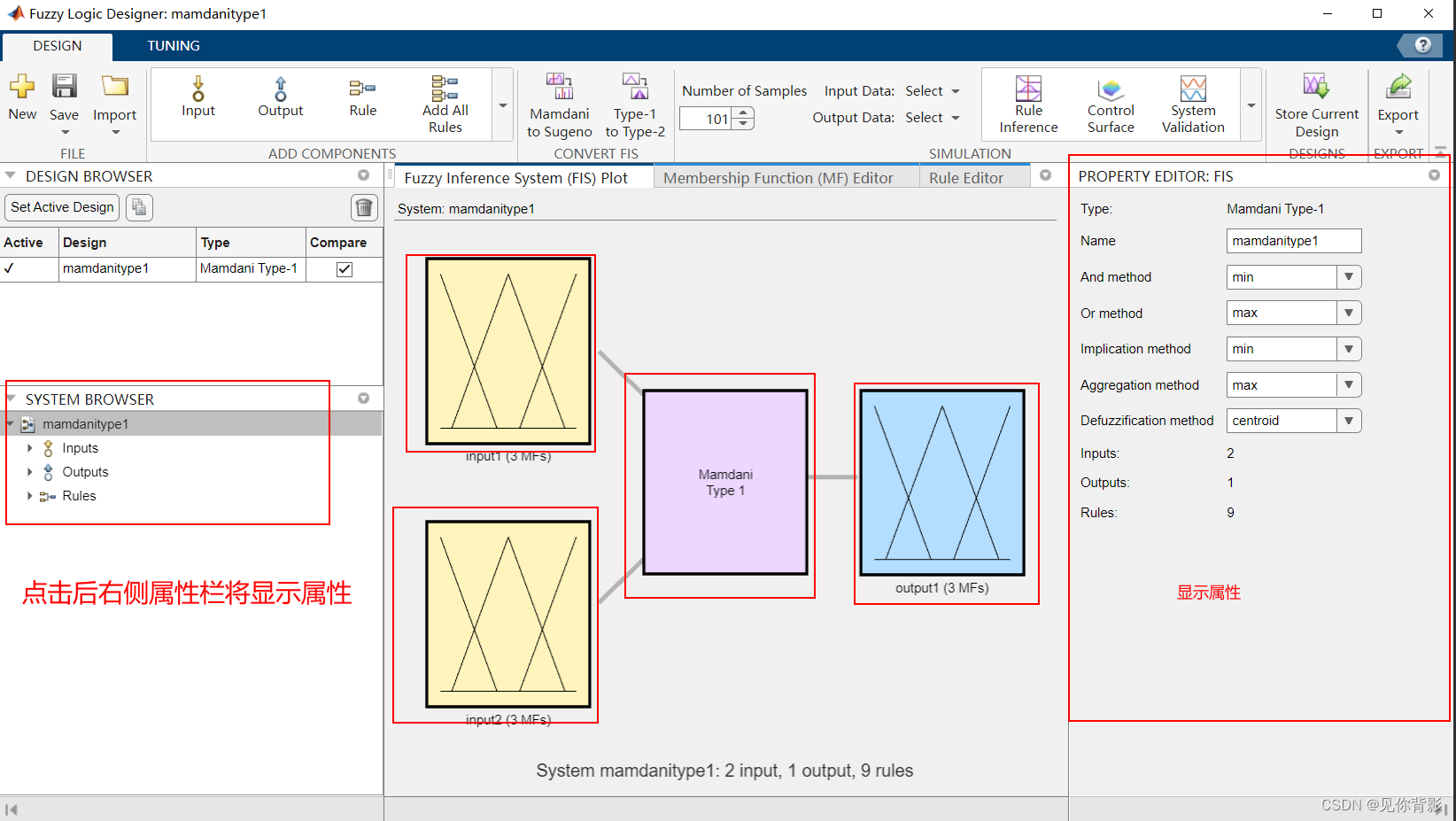

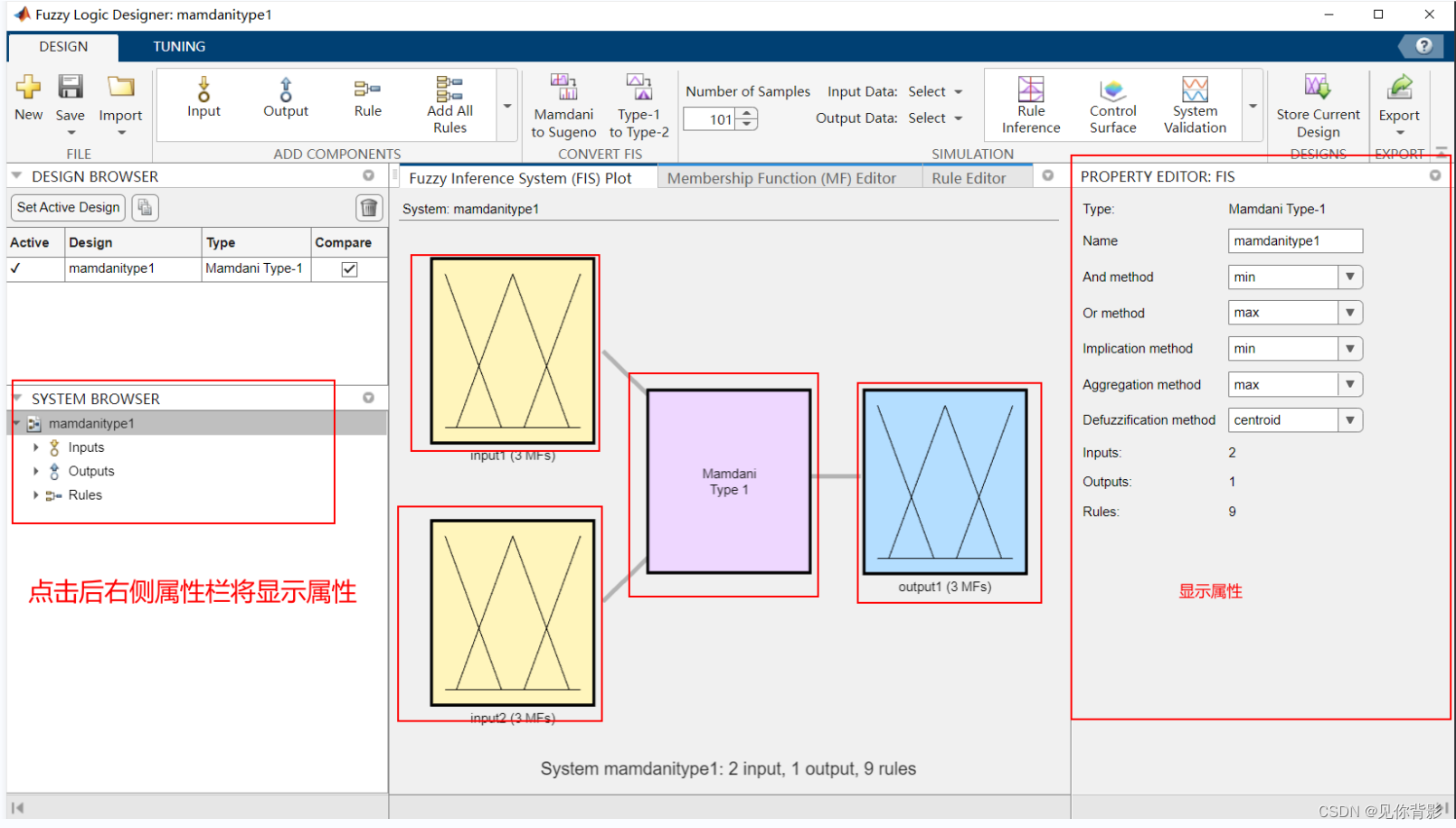

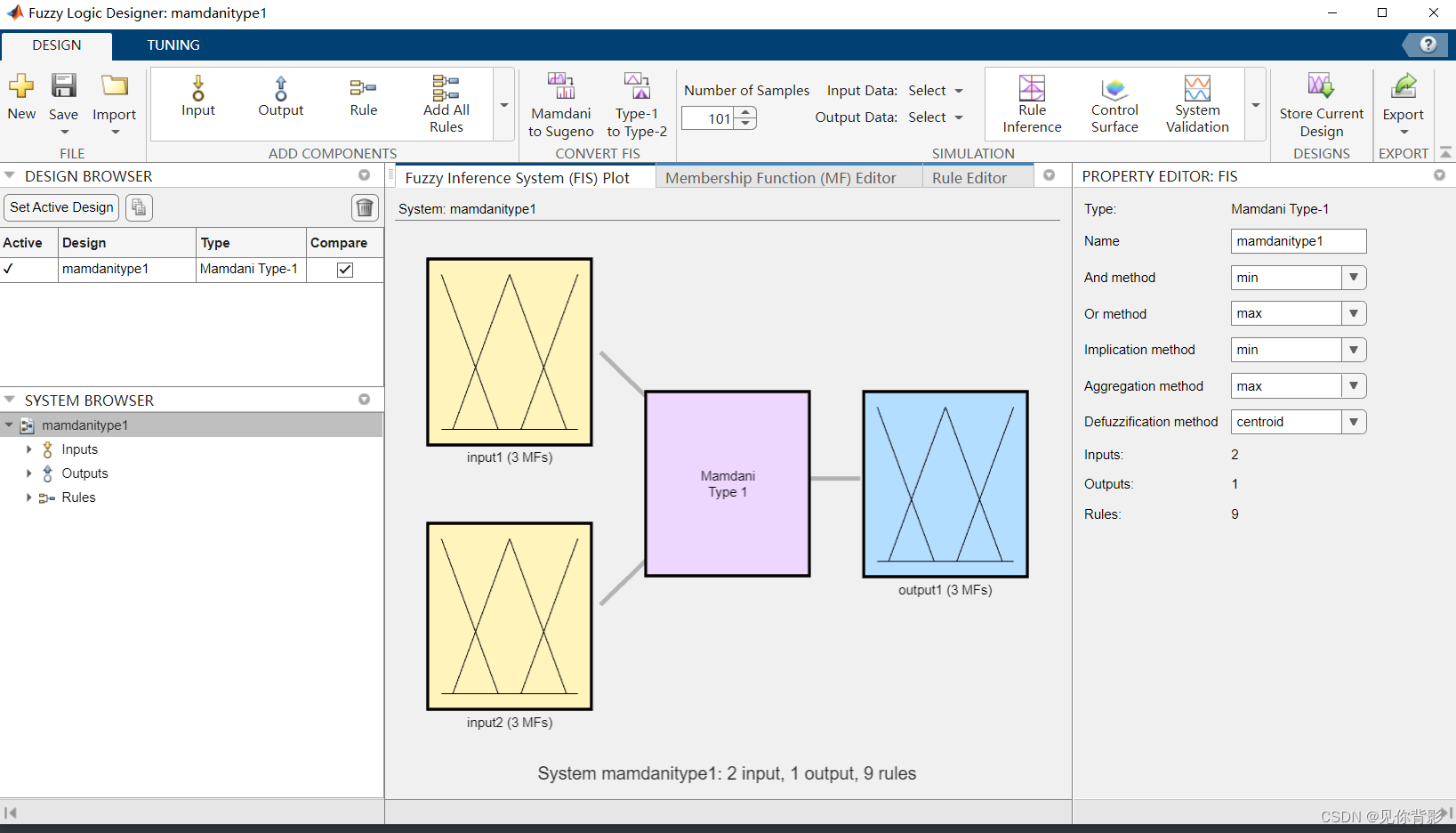

• 在模板 FIS 已经有两个输入变量。点击各个图标或者左侧属性栏可以显示个输入输出的属性。

• 在属性编辑器中，为每个输入变量定义以下属性。
  • Name - 输入变量名称。在本例中，命名第一个输入服务和第二个输入食物。
  • Range - 输入变量范围。在本例中，两个输入变量的评分范围都是从 0 到 10。因此，请将每个变量的范围指定为 [0 10]。

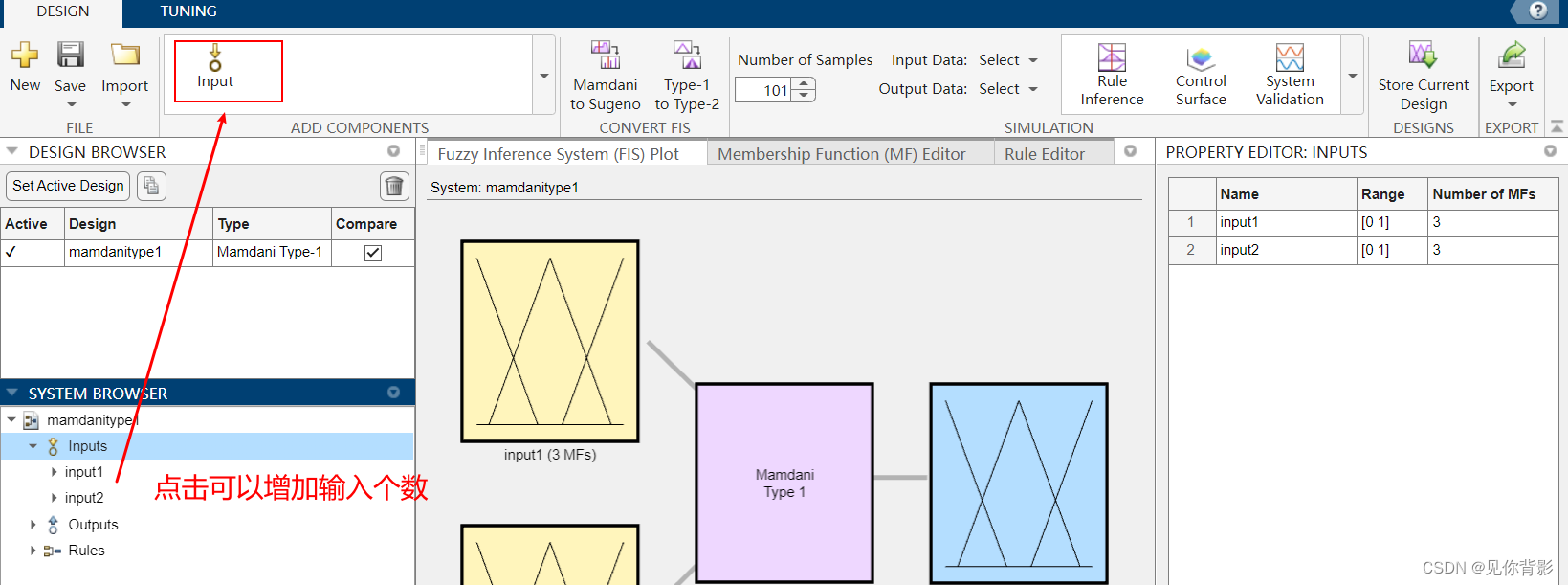

• 如果应用程序需要，您可以添加更多输入变量。为此，请在 "设计 "选项卡的 "添加组件 "图库中单击 “输入”。

4.定义输出变量

• Name - 输出变量名称。
• Range - 输出变量范围。

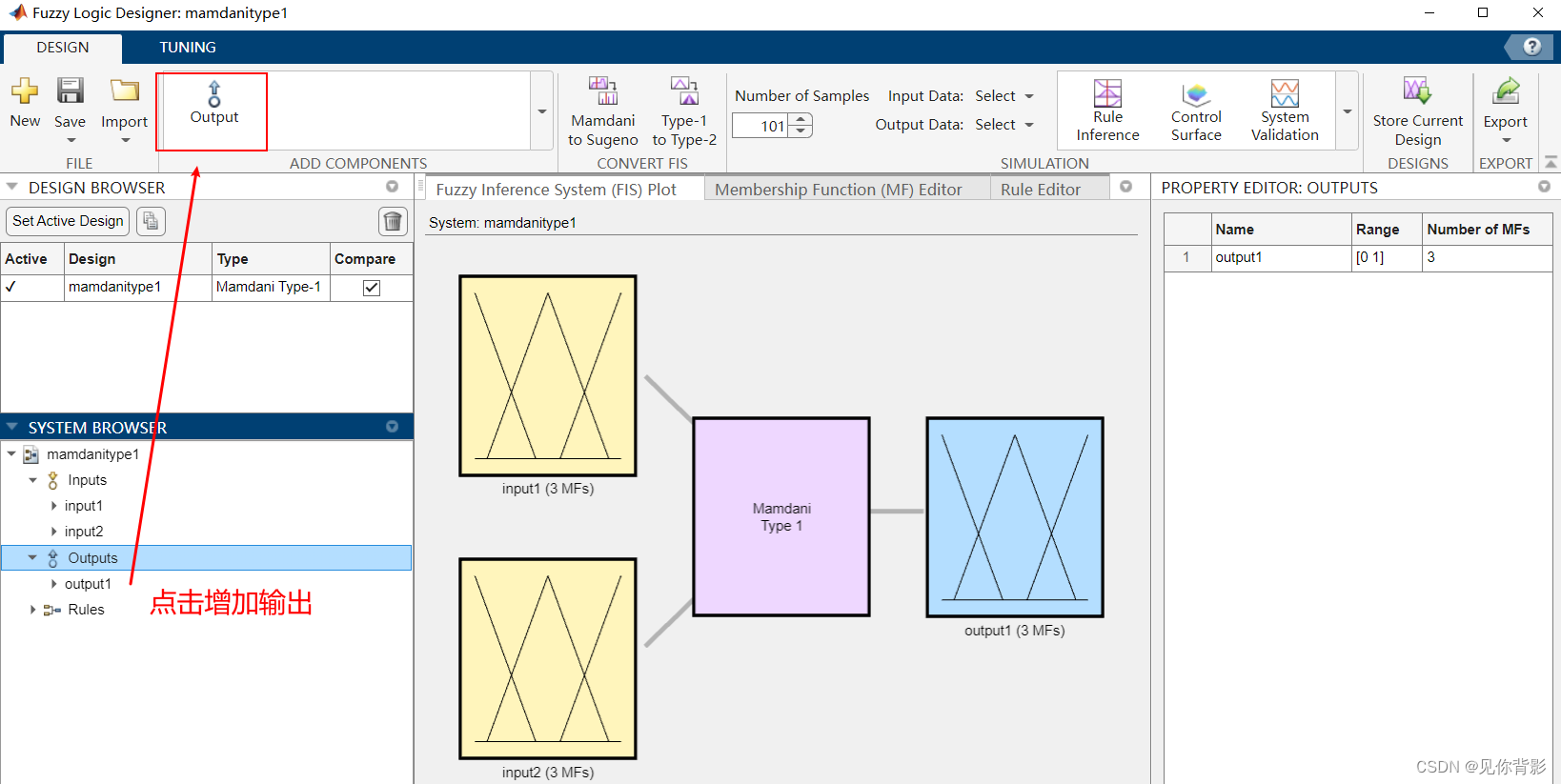

• 可以根据需要增加输出量

5.定义成员函数

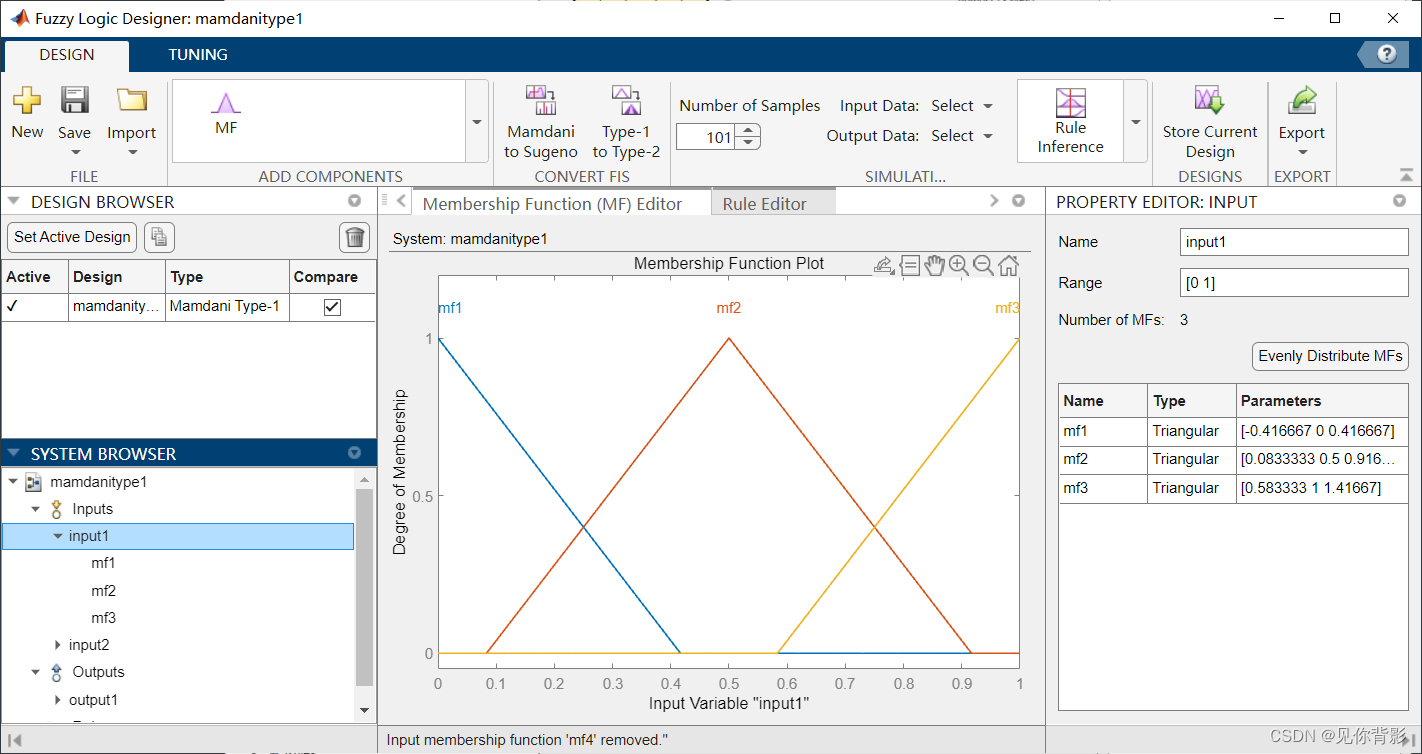

• 要编辑成员函数属性，请在系统浏览器中选择成员函数或相应变量。然后，在属性编辑器中指定以下成员函数属性。

  • Name - 成员函数名称

  • Type - 成员函数类型

  • Parameters - 成员函数参数

6.定义规则库

• 为 FIS 定义变量和成员函数后，就可以为系统定义 "如果-那么 "规则库了。

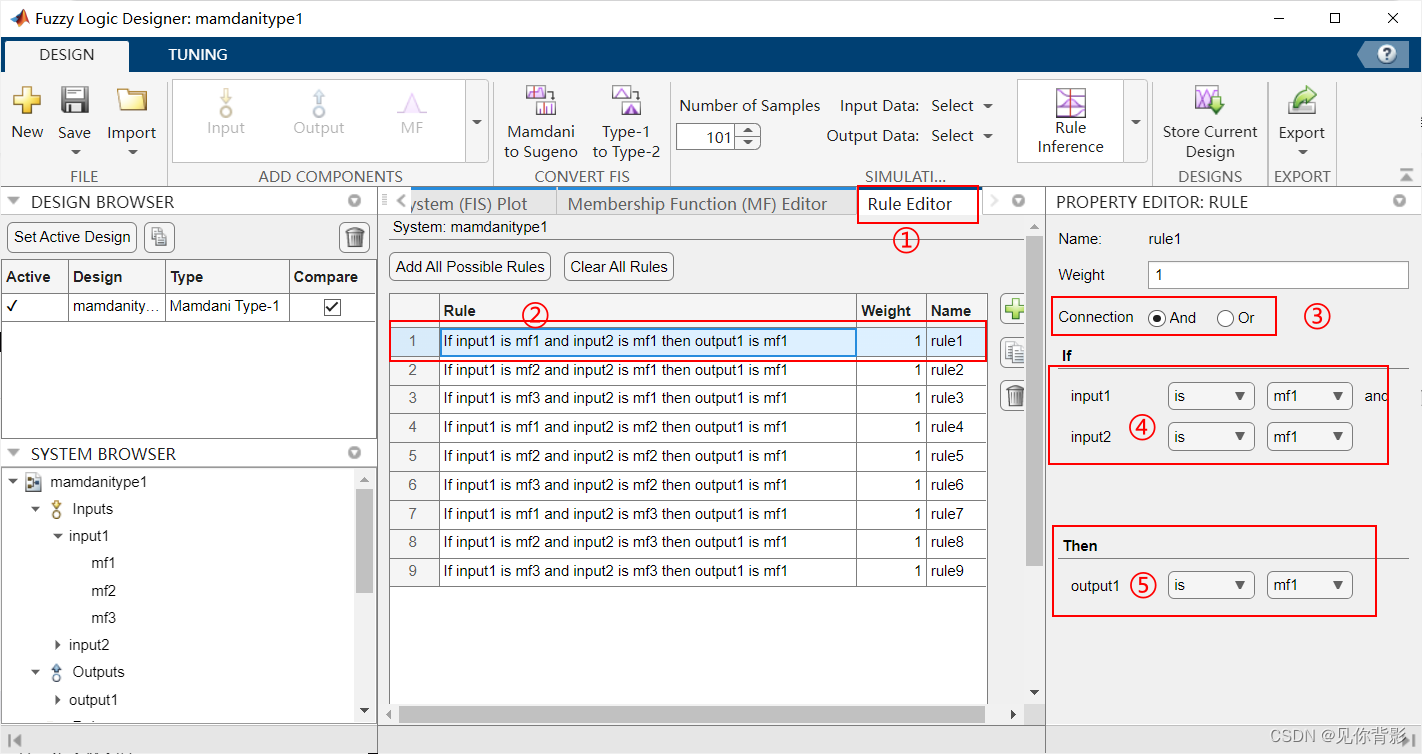

• ①：点击进入规则编辑页面
• ②：选择条规则进行编辑
• ③：选择条件是“与”还是“或”
• ④：设置两个条件
• ⑤：设置条件成立后执行的内容

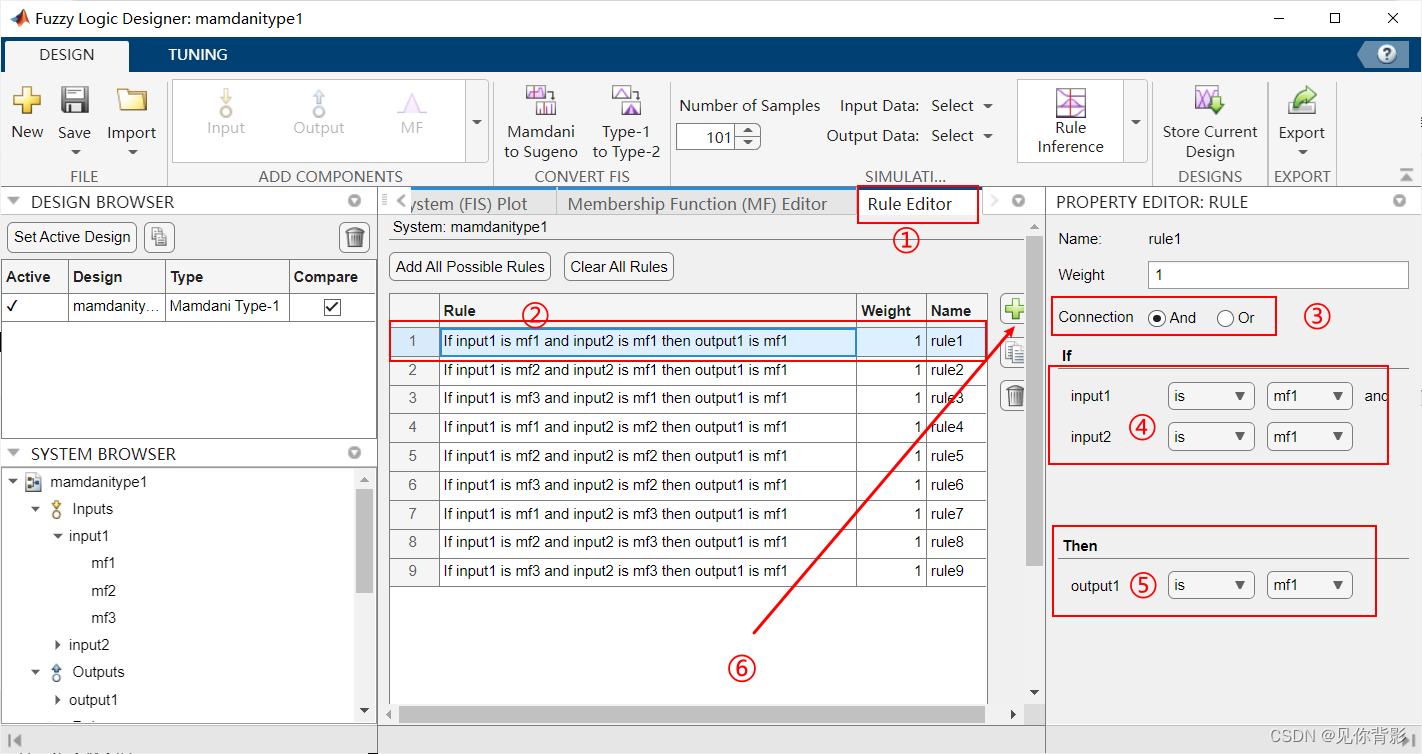

• ⑥：根据需求增加规则数目

7、设计分析

• 定义规则库后，您可以使用以下文档分析您的设计。

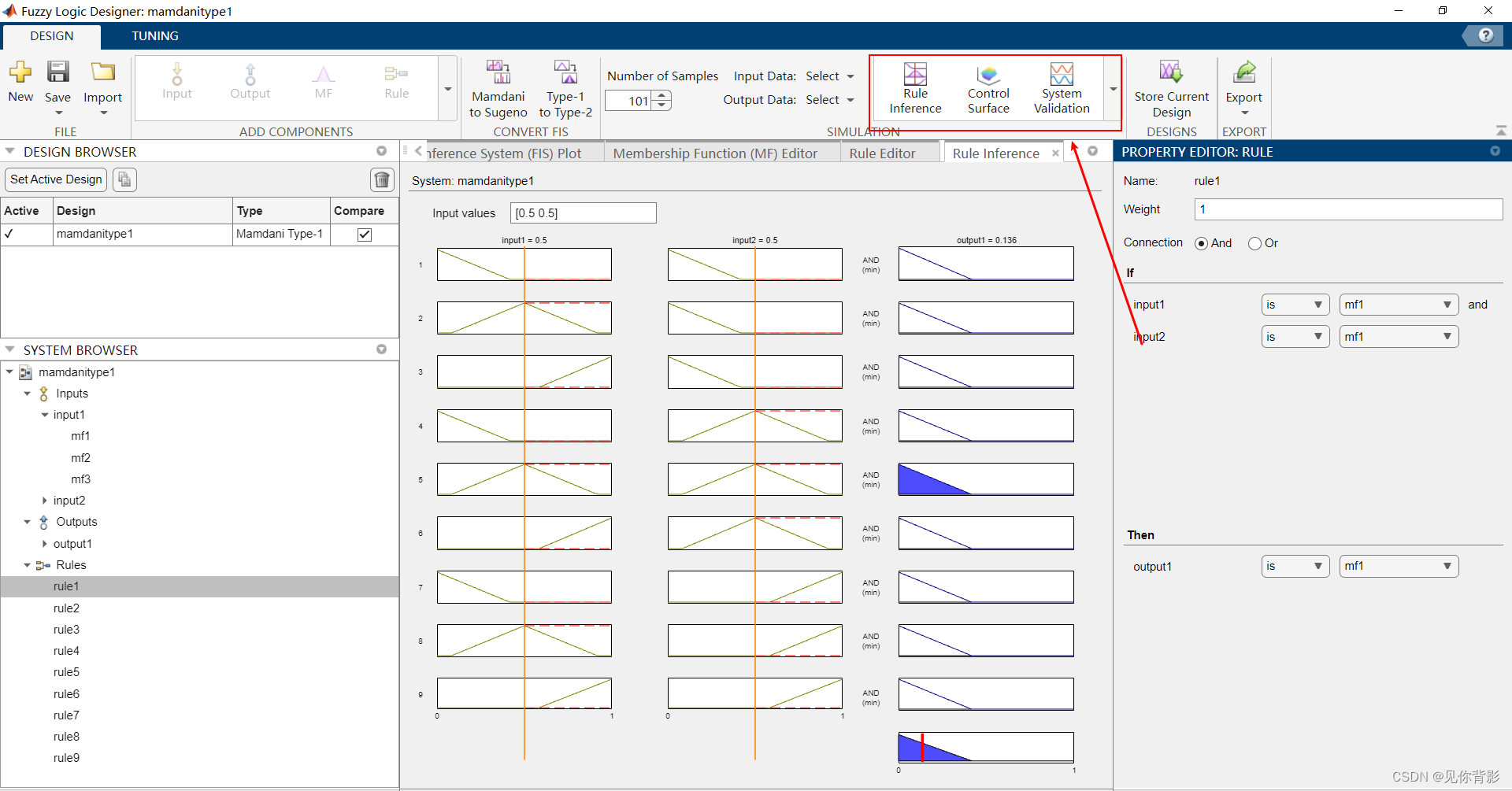

• Rule Inference 规则推理 - 指定输入值并查看推理图和结果输出值。

• Control Surface 控制面 - 绘制两个输入变量所有组合的输出值。

• System Validation 系统验证 - 将每个 FIS 设计的输出值与测试数据中的相应输出值进行比较。(自 R2023a 版起）

• Error Distribution 误差分布 - 对于给定的 FIS 设计和测试数据，查看不同输入组合的输出误差。(自 R2023a 版起）

• Rule Inference 规则推理：在 "规则推理 "文档中，您可以指定输入变量的值，检查推理过程，并查看结果输出值。

• Control Surface 控制面：Control Surface 文档显示了两个输入变量所有可能组合的 FIS 输出值。

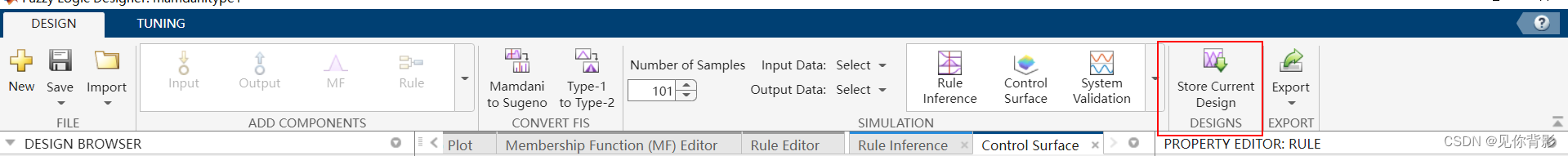

8.存储和修改设计

• 您可以在应用程序中存储多个 FIS 设计，从而探索可能的设计方案。所有存储的设计必须具有相同数量的输入和相同数量的输出。

• 一个常见的设计方案是将 Mamdani 系统转换为 Sugeno 系统。一般来说，Sugeno 系统的计算效率更高，这也是部署 FIS 时的一个重要考虑因素。

• 要将 FIS 转换为 Sugeno 系统，请在 "设计 "选项卡上选择 “从 Mamdani 到 Sugeno”。

• 在 "设计浏览器 "窗格中，应用程序会创建一个名为 mamdanitype1_1的 Sugeno FIS 版本。

9.导出 FIS

• 使用 Fuzzy Logic Designer 设计 FIS 后，可以将活动和存储的设计导出到 MATLAB® 工作区，以便进一步模拟和部署。

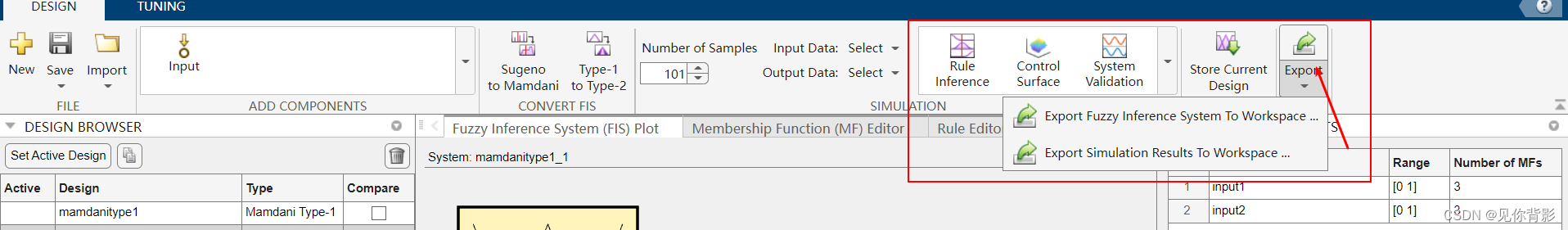

• 要将 FIS 设计导出到 MATLAB 工作区，请在 Fuzzy Logic Designer 中选择导出 > 将模糊推理系统导出到工作区。

• 设计导出到 MATLAB® 工作区，以便进一步模拟和部署。

• 要将 FIS 设计导出到 MATLAB 工作区，请在 Fuzzy Logic Designer 中选择导出 > 将模糊推理系统导出到工作区。
