前言：作为当前先进的深度学习目标检测算法YOLOv7，已经集合了大量的trick，但是还是有提高和改进的空间，针对具体应用场景下的检测难点，可以不同的改进方法。此后的系列文章，将重点对YOLOv7的如何改进进行详细的介绍，目的是为了给那些搞科研的同学需要创新点或者搞工程项目的朋友需要达到更好的效果提供自己的微薄帮助和参考。由于出到YOLOv7，YOLOv5算法2020年至今已经涌现出大量改进论文，这个不论对于搞科研的同学或者已经工作的朋友来说，研究的价值和新颖度都不太够了，为与时俱进，以后改进算法以YOLOv7为基础，此前YOLOv5改进方法在YOLOv7同样适用，所以继续YOLOv5系列改进的序号。另外改进方法在YOLOv5等其他算法同样可以适用进行改进。希望能够对大家有帮助。

具体改进办法请关注后私信留言！

解决问题：之前改进增加了很多注意力机制的方法，包括比较常规的SE、CBAM等，本文加入CrissCrossAttention注意力机制，该注意力机制为应用在语义分割中的模块，用于可以让网络更加关注待检测目标，提高检测效果

基本原理：

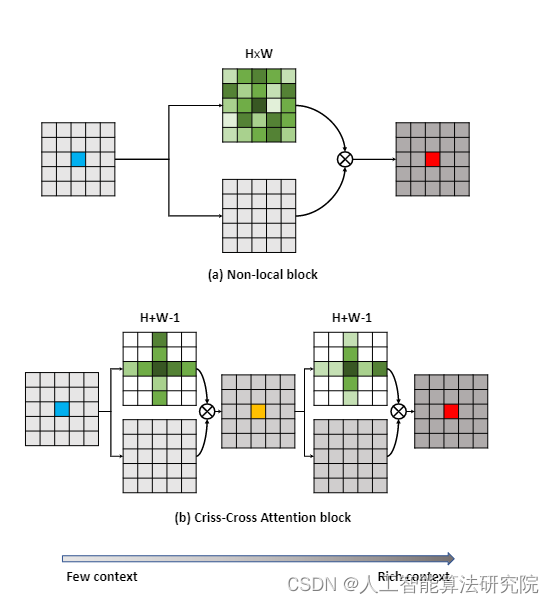

语义分割的Criss-Cross网络（CCNet）的细节。我们首先介绍了CCNet的总体框架。然后，将介绍在水平和垂直方向捕获上下文信息的2D交叉注意力模块。为了获取密集的全局上下文信息，我们建议对交叉注意力模块采用循环操作。为了进一步改进RCCA，我们引入了判别损失函数来驱动RCCA学习类别一致性特征。最后，我们提出了同时利用时间和空间上下文信息的三维交叉注意模块。

添加方法：

第一步：确定添加的位置，作为即插即用的注意力模块，可以添加到YOLOv5网络中的任何地方。

第二步：common.py构建CoordAtt模块。部分代码如下，关注文章末尾，私信后领取。

class CrissCrossAttention(nn.Module):
    """ Criss-Cross Attention Module"""

    def __init__(self, in_dim):
        super(CrissCrossAttention, self).__init__()
        self.query_conv = nn.Conv2d(in_channels=in_dim, out_channels=in_dim // 8, kernel_size=1)
        self.key_conv = nn.Conv2d(in_channels=in_dim, out_channels=in_dim // 8, kernel_size=1)
        self.value_conv = nn.Conv2d(in_channels=in_dim, out_channels=in_dim, kernel_size=1)
        self.softmax = Softmax(dim=3)
        self.INF = INF
        self.gamma = nn.Parameter(torch.zeros(1))

    def forward(self, x):
        m_batchsize, _, height, width = x.size()
        proj_query = self.query_conv(x)
        proj_query_H = proj_query.permute(0, 3, 1, 2).contiguous().view(m_batchsize * width, -1, height).permute(0, 2,
                                                                                                                 1)
        proj_query_W = proj_query.permute(0, 2, 1, 3).contiguous().view(m_batchsize * height, -1, width).permute(0, 2,
                                                                                                                 1)
        proj_key = self.key_conv(x)
        proj_key_H = proj_key.permute(0, 3, 1, 2).contiguous().view(m_batchsize * width, -1, height)
        proj_key_W = proj_key.permute(0, 2, 1, 3).contiguous().view(m_batchsize * height, -1, width)
        proj_value = self.value_conv(x)
        proj_value_H = proj_value.permute(0, 3, 1, 2).contiguous().view(m_batchsize * width, -1, height)
        proj_value_W = proj_value.permute(0, 2, 1, 3).contiguous().view(m_batchsize * height, -1, width)
        energy_H = (torch.bmm(proj_query_H, proj_key_H) + self.INF(m_batchsize, height, width)).view(m_batchsize, width,
                                                                                                     height,
                                                                                                     height).permute(0,

        energy_W = torch.bmm(proj_query_W, proj_key_W).view(m_batchsize, height, width, width)
        concate = self.softmax(torch.cat([energy_H, energy_W], 3))

        att_H = concate[:, :, :, 0:height].permute(0, 2, 1, 3).contiguous().view(m_batchsize * width, height, height)
        # print(concate)
        # print(att_H)
        att_W = concate[:, :, :, height:height + width].contiguous().view(m_batchsize * height, width, width)
        out_H = torch.bmm(proj_value_H, att_H.permute(0, 2, 1)).view(m_batchsize, width, -1, height).permute(0, 2, 3, 1)
        out_W = torch.bmm(proj_value_W, att_W.permute(0, 2, 1)).view(m_batchsize, height, -1, width).permute(0, 2, 1, 3)
        # print(out_H.size(),out_W.size())
        return self.gamma * (out_H + out_W) + x

第三步：yolo.py中注册 CrissCrossAttention模块

        elif m is CrissCrossAttention:
            c1, c2 = ch[f], args[0]
            if c2 != no:
                c2 = make_divisible(c2 * gw, 8)
            args = [c1, *args[1:]]

第四步：修改yaml文件，本文以修改head（特征融合网络）为例，将原C3模块后加入该模块。

backbone:
  # [from, number, module, args]
  [[-1, 1, Conv, [64, 6, 2, 2]],  # 0-P1/2
   [-1, 1, Conv, [128, 3, 2]],  # 1-P2/4
   [-1, 3, C3, [128]],
   [-1, 1, Conv, [256, 3, 2]],  # 3-P3/8
   [-1, 6, C3, [256]],
   [-1, 1, Conv, [512, 3, 2]],  # 5-P4/16
   [-1, 9, C3, [512]],
   [-1, 1, Conv, [1024, 3, 2]],  # 7-P5/32
   [-1, 3, C3, [1024]],
   [-1, 1, SPPF, [1024, 5]],  # 9
   [-1, 1, CrissCrossAttention, [1024]],
  ]

第五步：将train.py中改为本文的yaml文件即可，开始训练。

结果：本人在遥感数据集上进行实验，有涨点效果。需要请关注留言。

预告一下：下一篇内容将继续分享深度学习算法相关改进方法。有兴趣的朋友可以关注一下我，有问题可以留言或者私聊我哦

PS：该方法不仅仅是适用改进YOLOv5，也可以改进其他的YOLO网络以及目标检测网络，比如YOLOv7、v6、v4、v3，Faster rcnn ，ssd等。

最后，希望能互粉一下，做个朋友，一起学习交流。
