SPWM算法仿真搭建

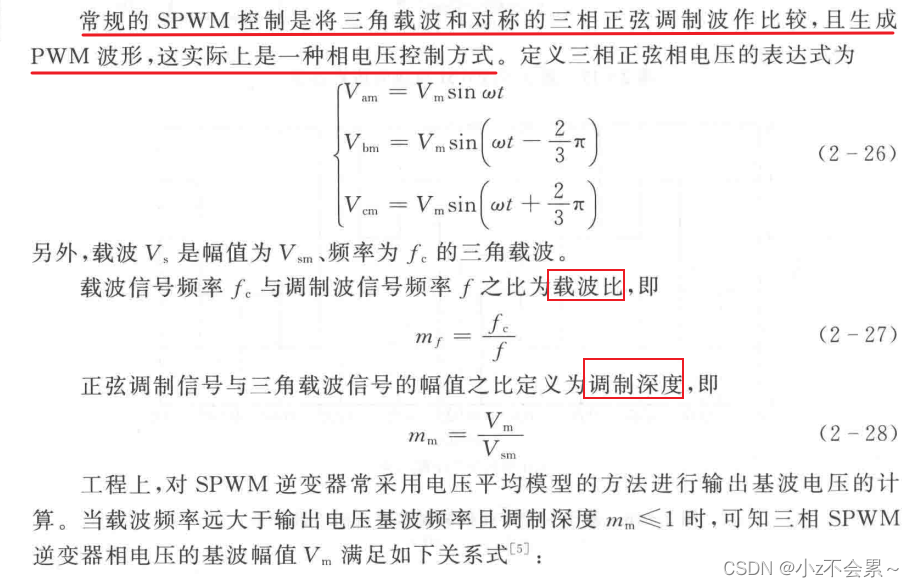

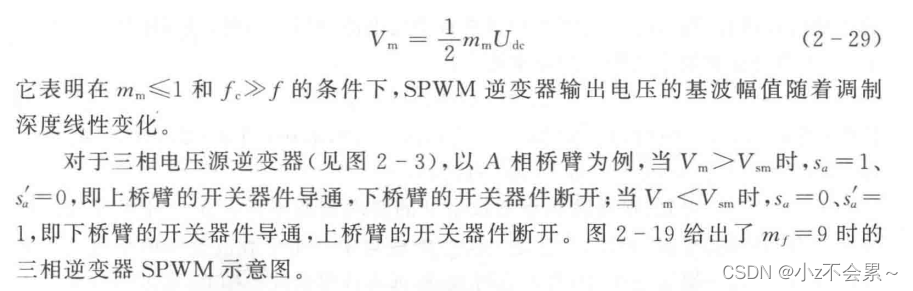

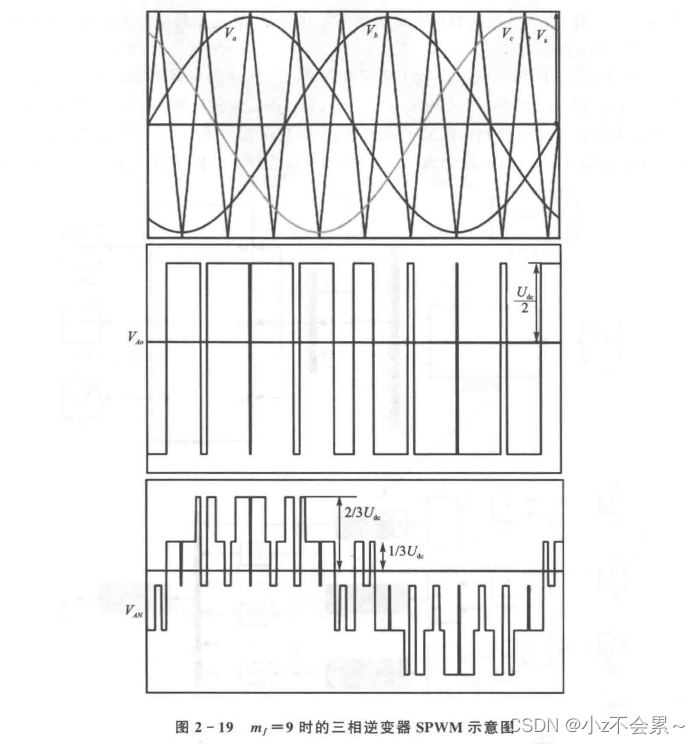

 1.基于常规SPWM算法的仿真模型

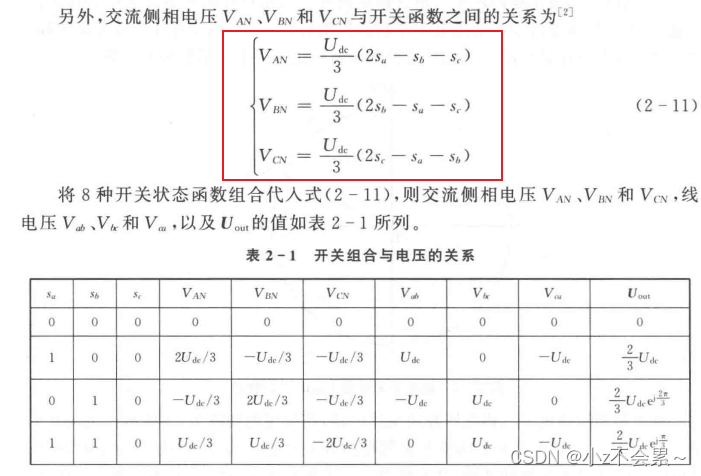

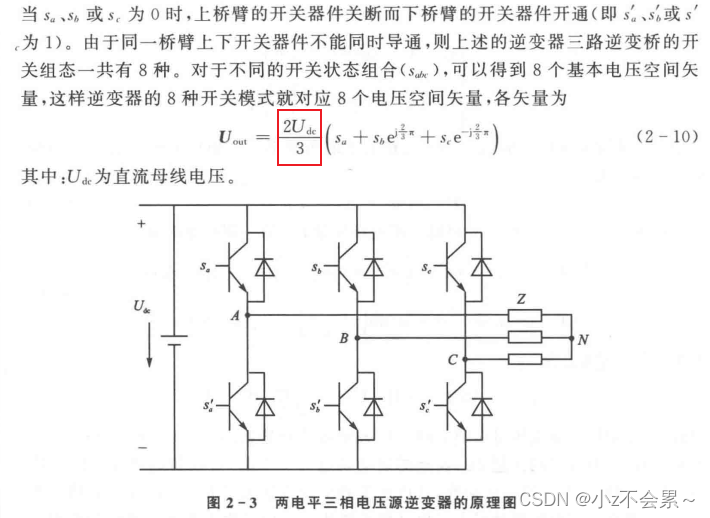

 相电压Va、Vb、Vc的求解

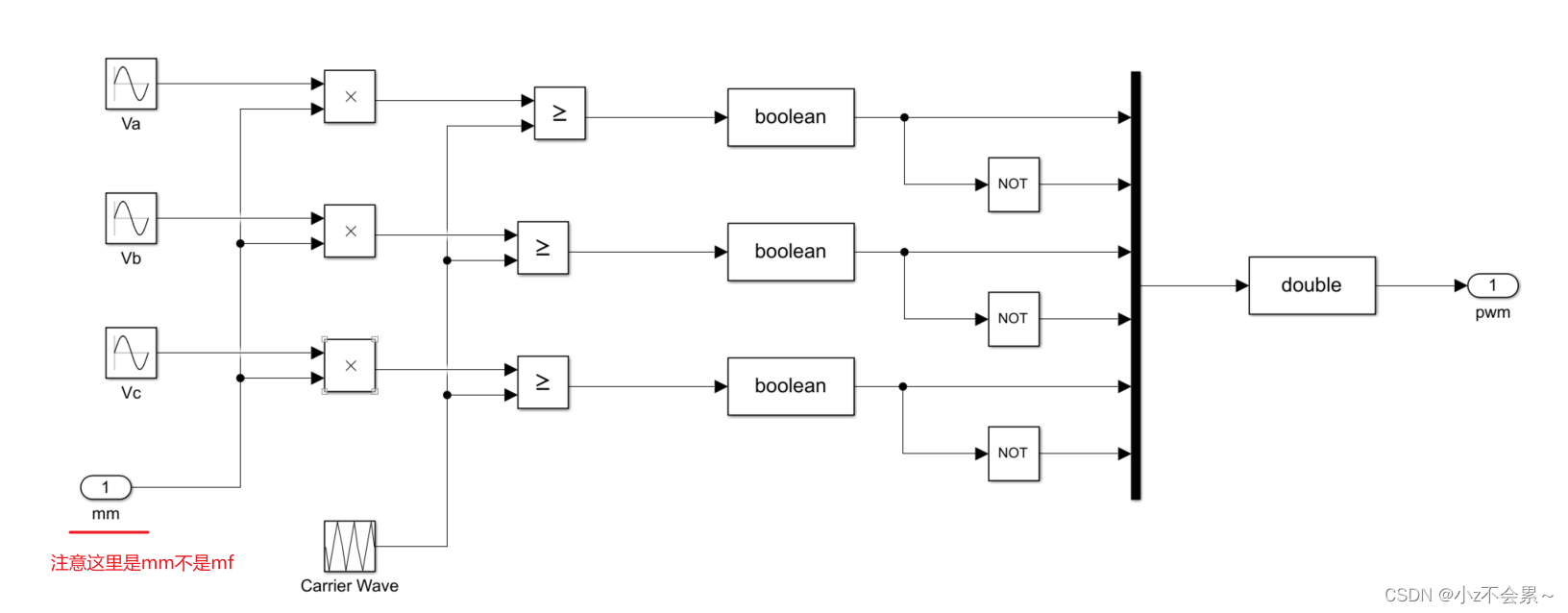

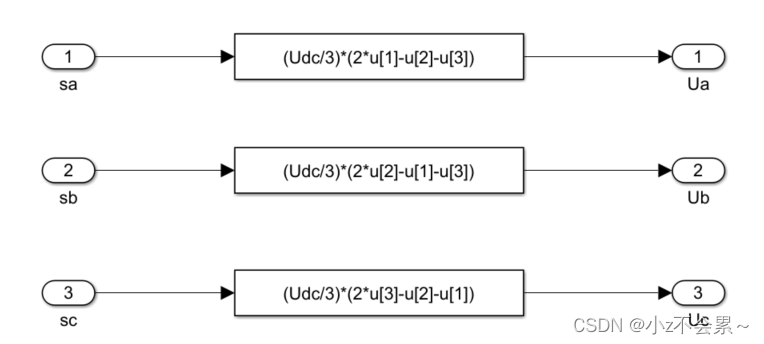

 仿真搭建

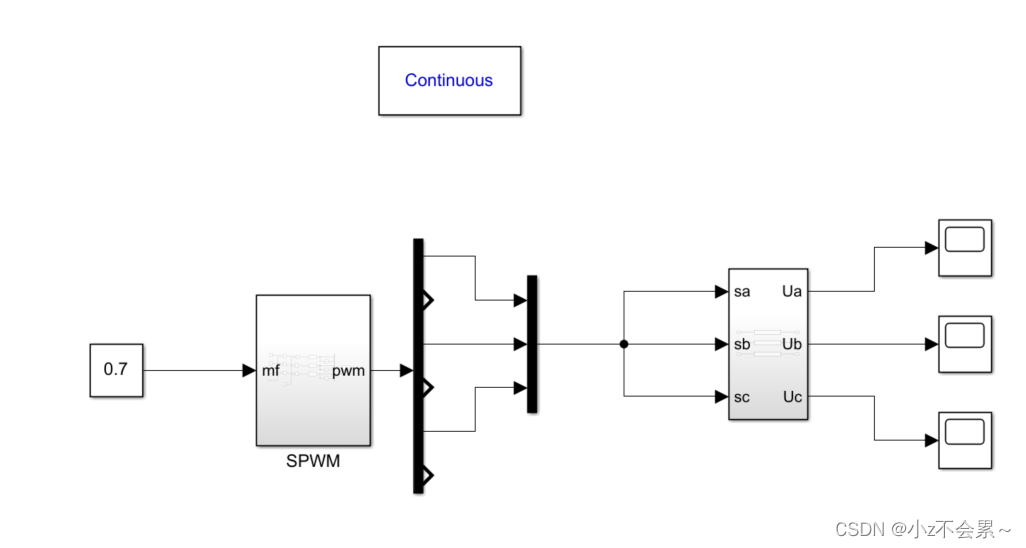

 整体仿真框图

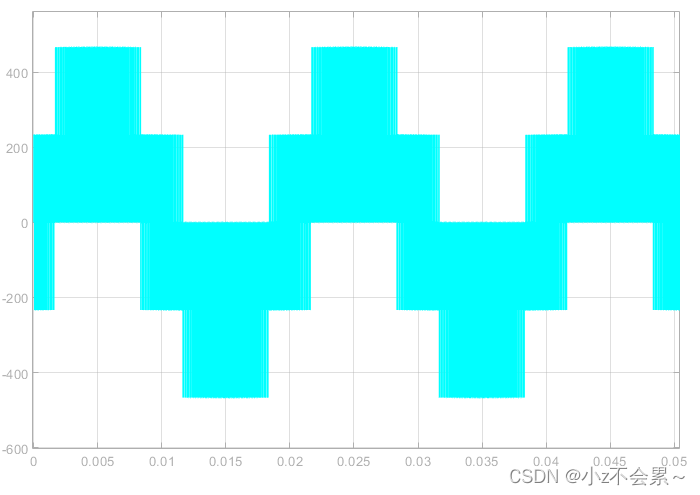

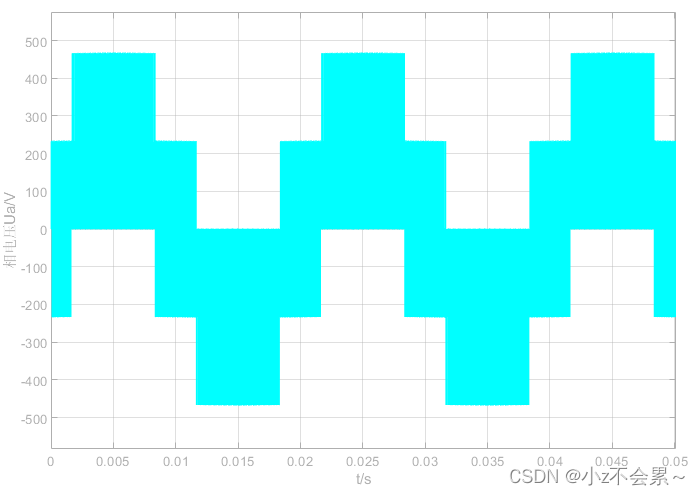

 相电压Ua的仿真结果

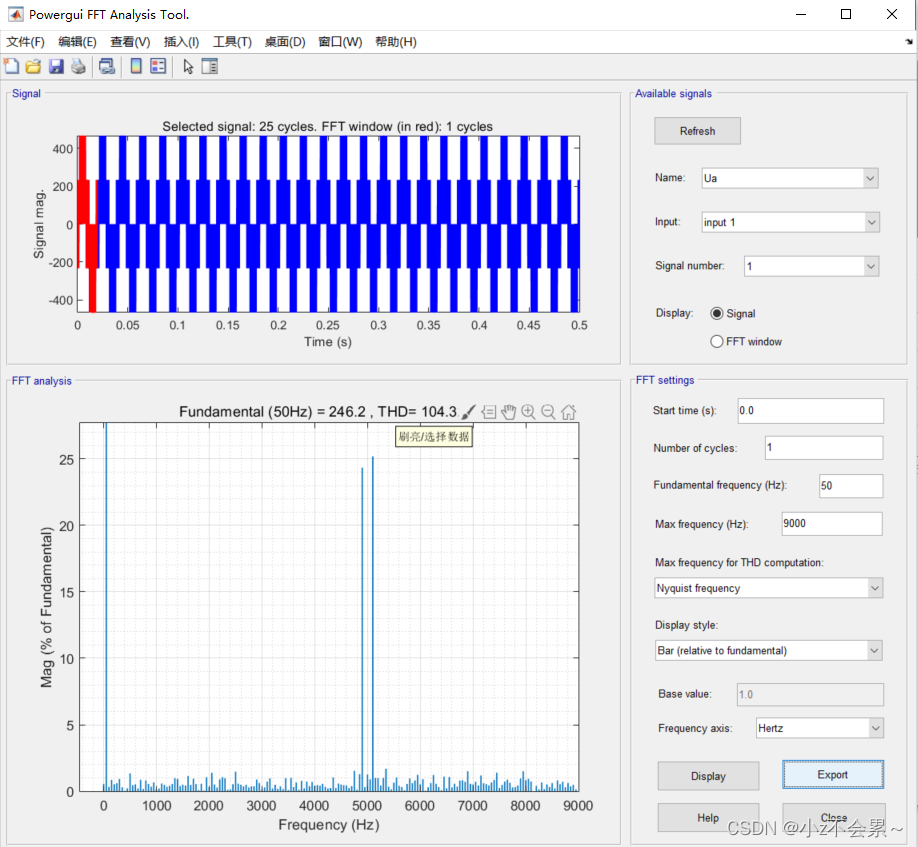

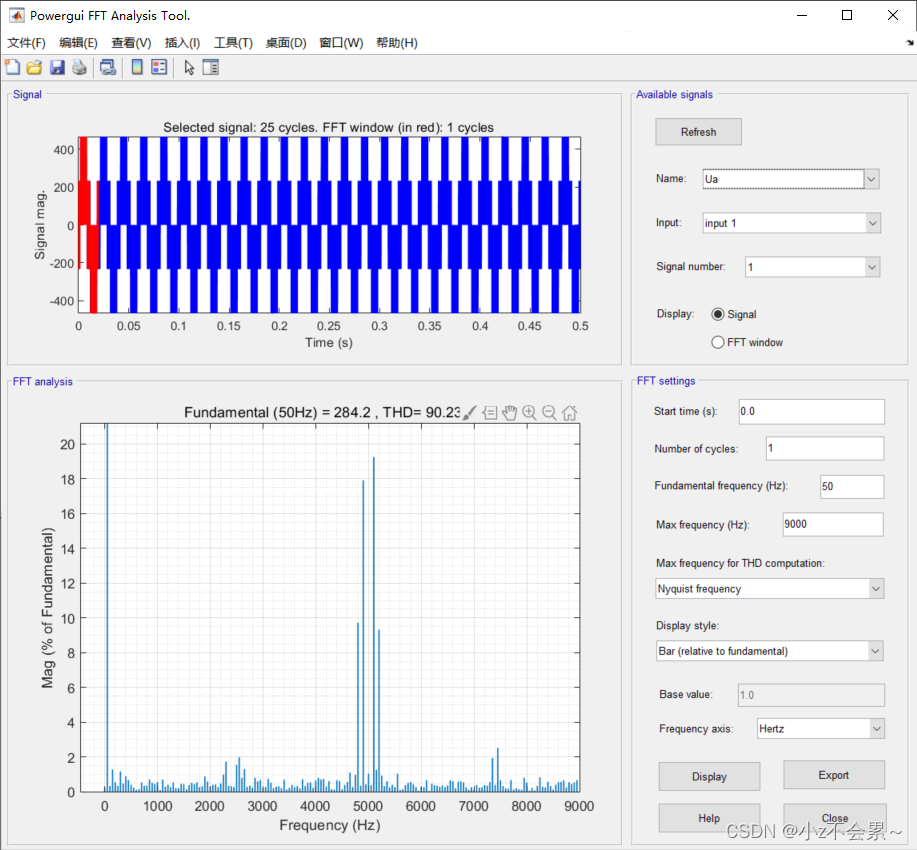

 相电压Ua的FFT分析

 这里补充一下Simulink中如何对数据进行FFT分析

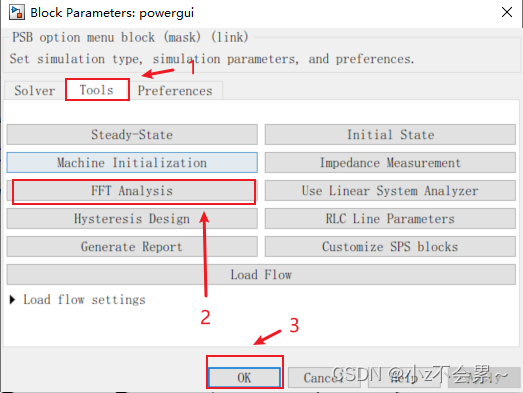

        首先需要用到一个模块Powergui模块，打开Powergui模块，双击工具

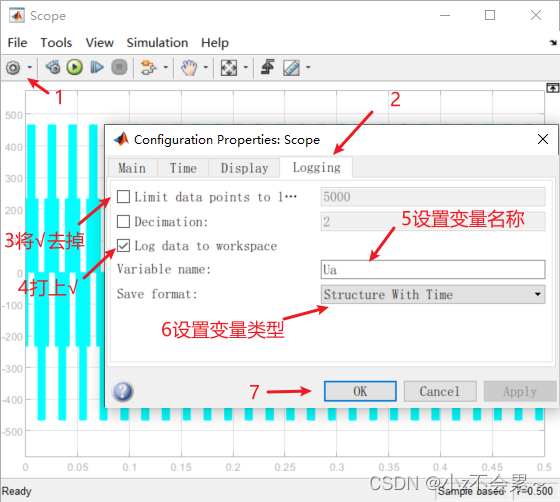

         还需要对待分析的数据进行导入，打开要分析数据的Scope

然后运行，打开Powergui中的FFT分析即可。

        以上仿真结果验证了该模型的正确性和可行性。

2.基于三次谐波注入的SPWM算法的实现

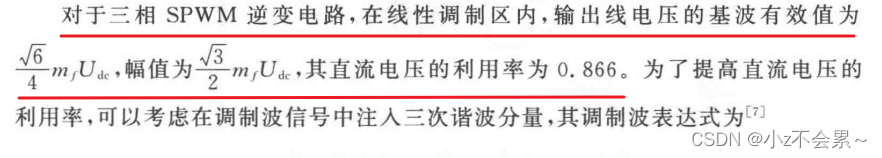

这里解释一下为什么基波电压幅值增加了15.48%

        当调制深度为最大时，即,常规SPWM，此时A相电压输出的最大幅值为,即的时刻，其基波电压幅值为,而相同条件下，为达到A相电压的最大幅值，即，求得基波电压幅值为,,而

        所以基于三次谐波注入的基波电压幅值增加了15.48%，相当于提高了直流电压的利用率。

再从另一个角度理解

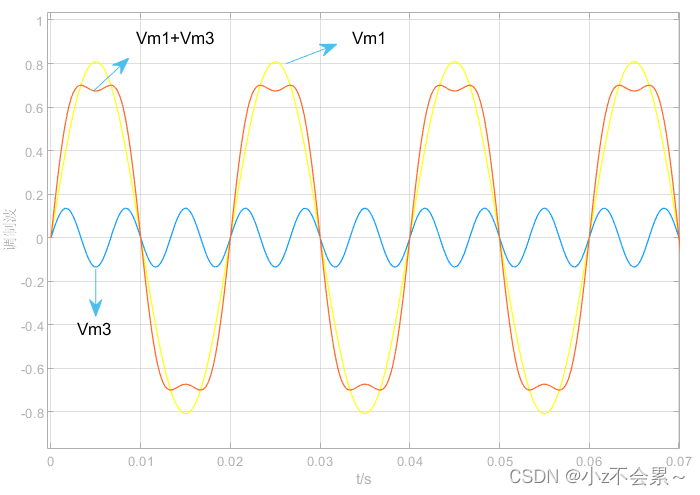

经过三次谐波()与基波()的合成后形成的马鞍波(即红线)，当然这个马鞍波的合成只要保证和原始基波()最大幅值相等即可，根据平均值等效原理，其有效电压值高于未注入三次谐波(即蓝线)的有效电压，即马鞍波()与坐标轴围成的面积大于原始基波。基波的幅值是基波幅值的1.1548倍。

仿真搭建

        注入三次谐波的幅值为,要合成最大幅值不变的新调制波(马鞍波)，此时基波幅值需要加大至原基波的1.1548倍，所以

 谐波参数设置

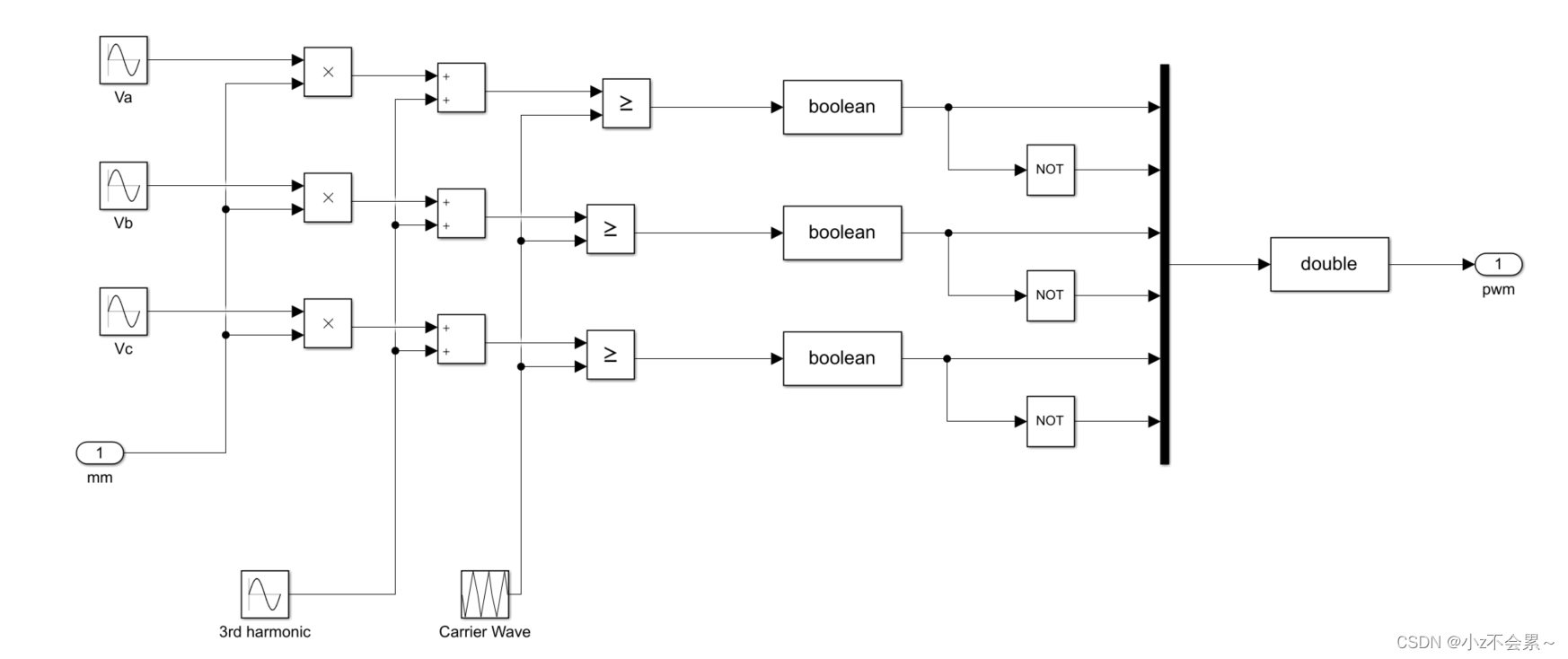

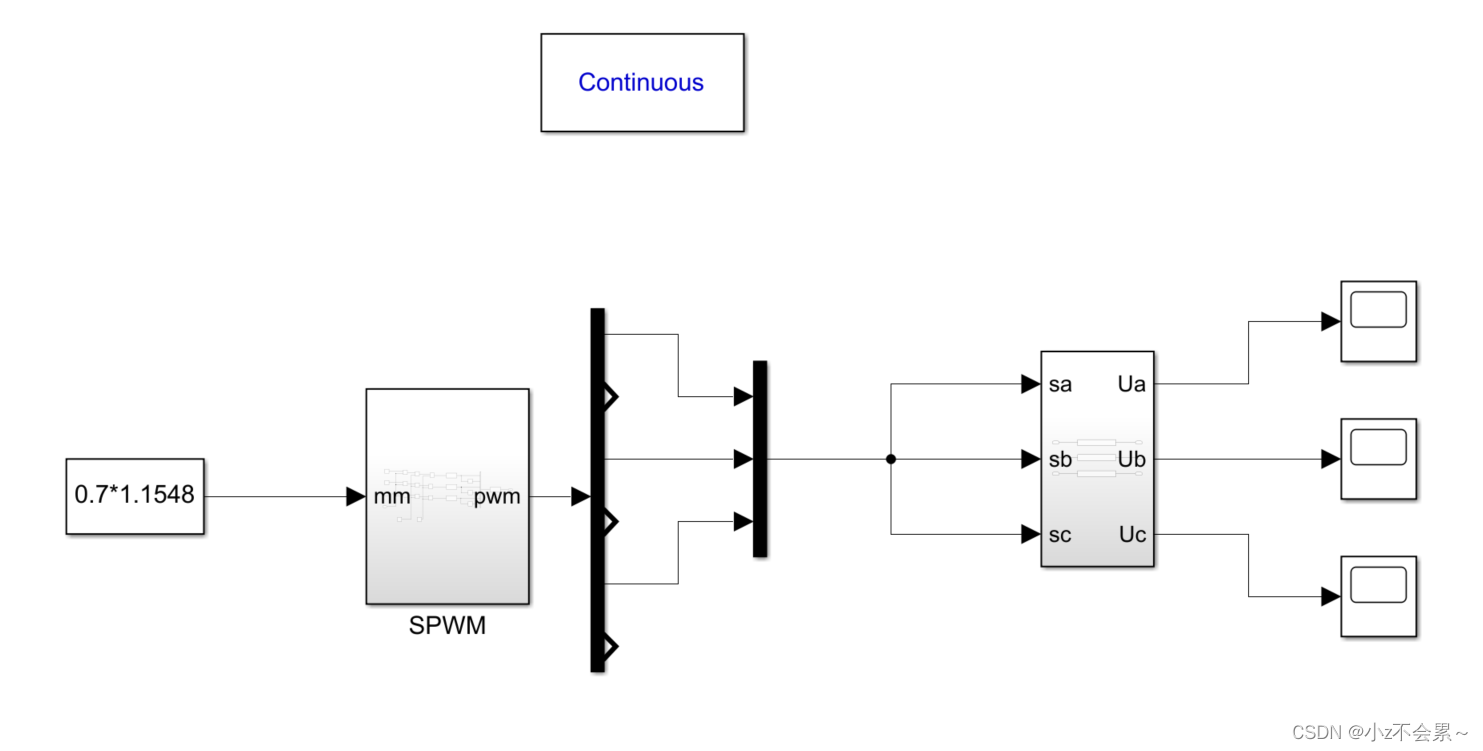

 整体框图

仿真结果

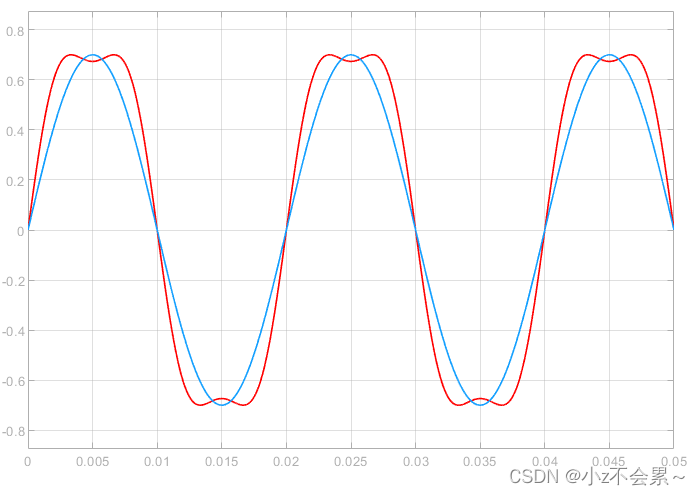

A相电压调制波的计算结果：

 相电压Ua的计算结果：

相电压Ua的FFT分析：

         基于上述分析，我们可以得出可利用高次谐波注入的方法，来提高SPWM算法的母线电压利用率，让其近似等效为SVPWM算法。
