NCL折线图-分开的线

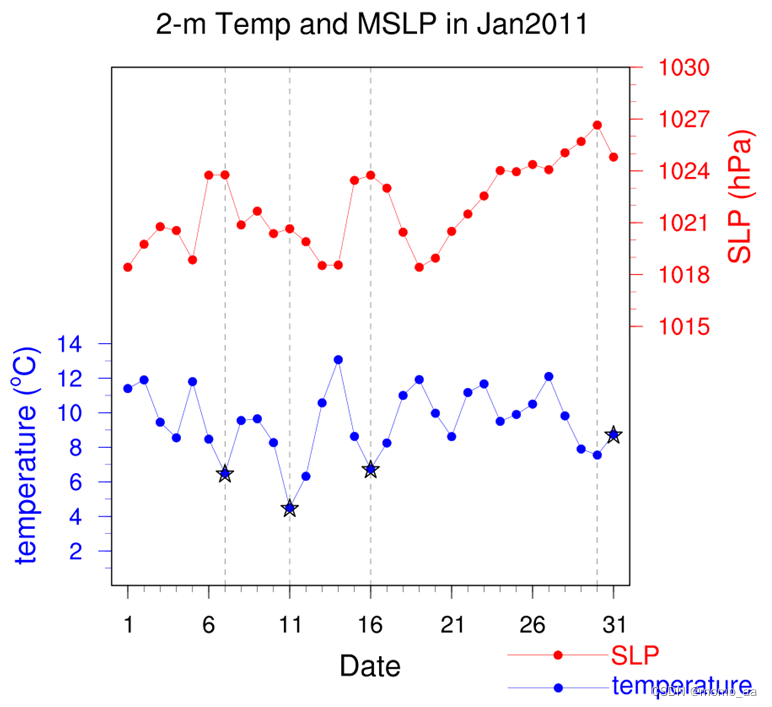

目标图形

问题汇总：

1. 怎样把上下错开？

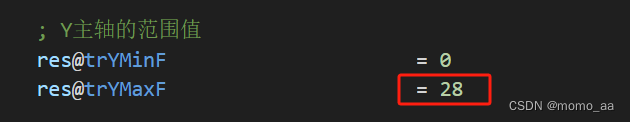

• y主轴要设置成两倍

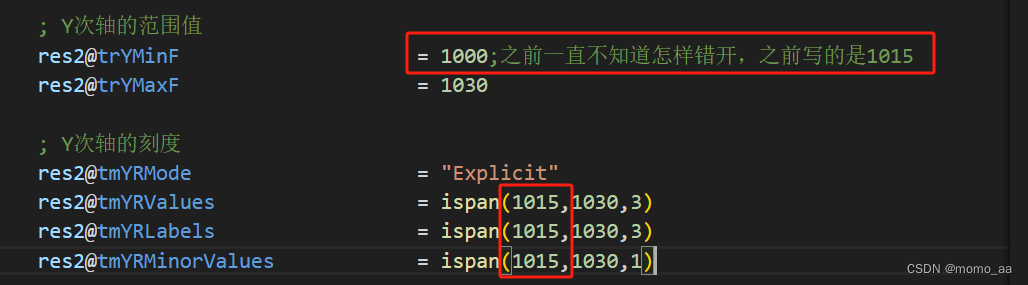

• Y次轴要多算14/15个刻度，label从1015开始，但是Y次轴实际是从1000开始，下面就空了15

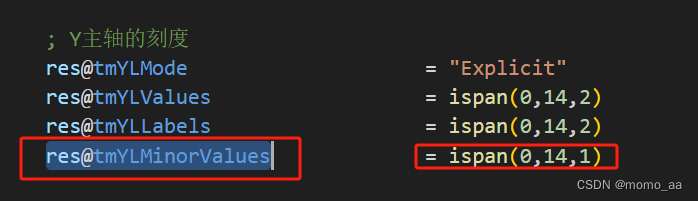

2. 不知道这句是什么意思，我以为是最小值。应该是最小的刻度，官网的解释：an array of data location，应该写成数组的，我直接写的0（瞎写）

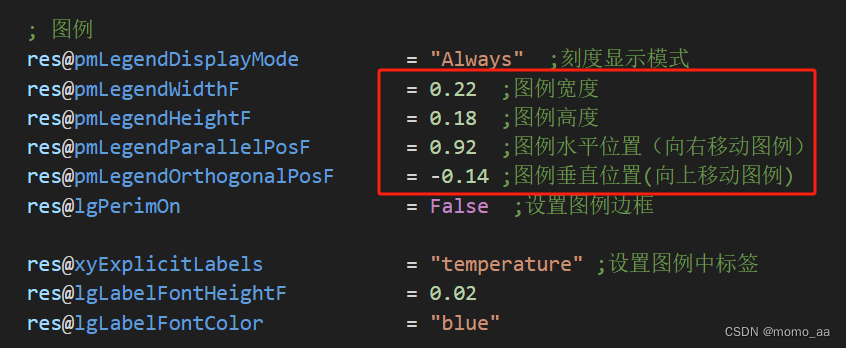

3. 图例怎样对齐

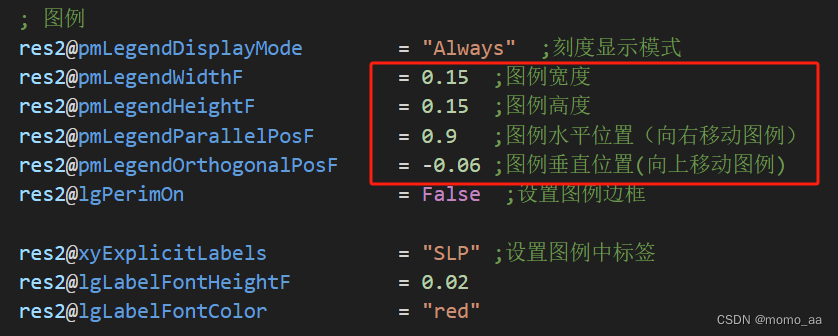

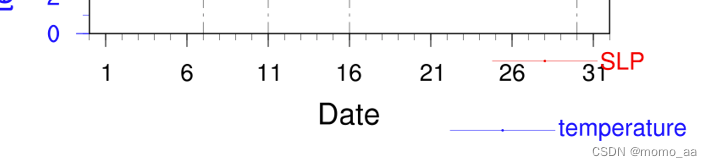

明明设置了一样，还是对齐不了

---

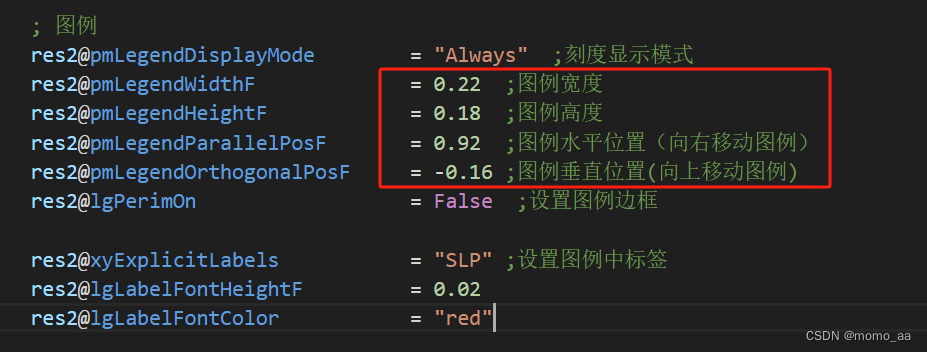

参考同学的代码后修改如下

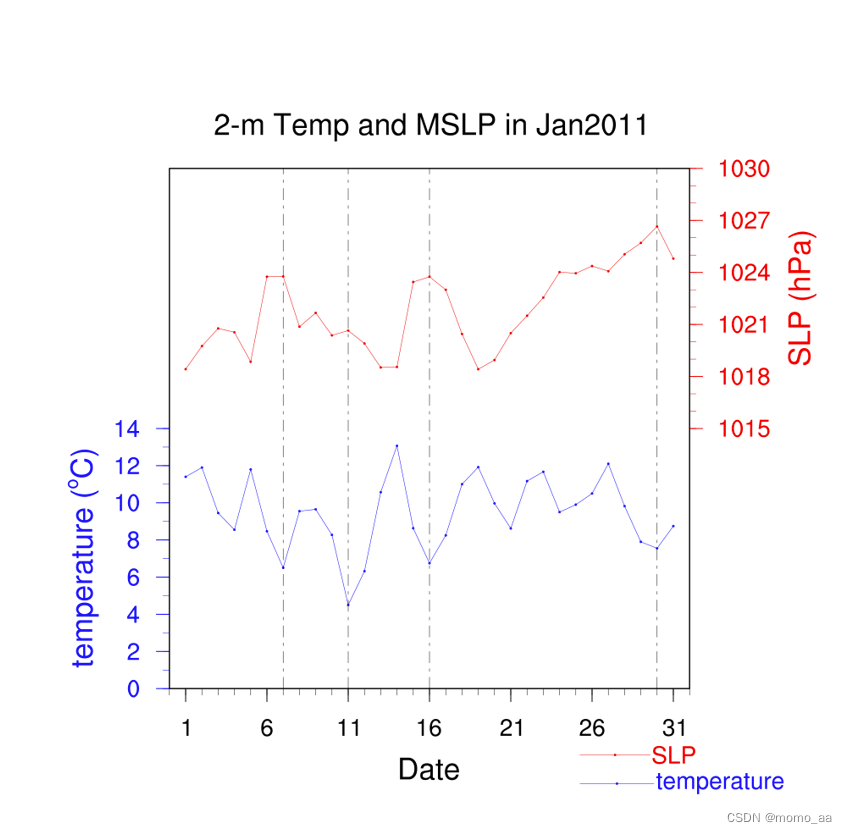

当我把图例高度修改成一样的时候，也就是0.15，画出来的图是

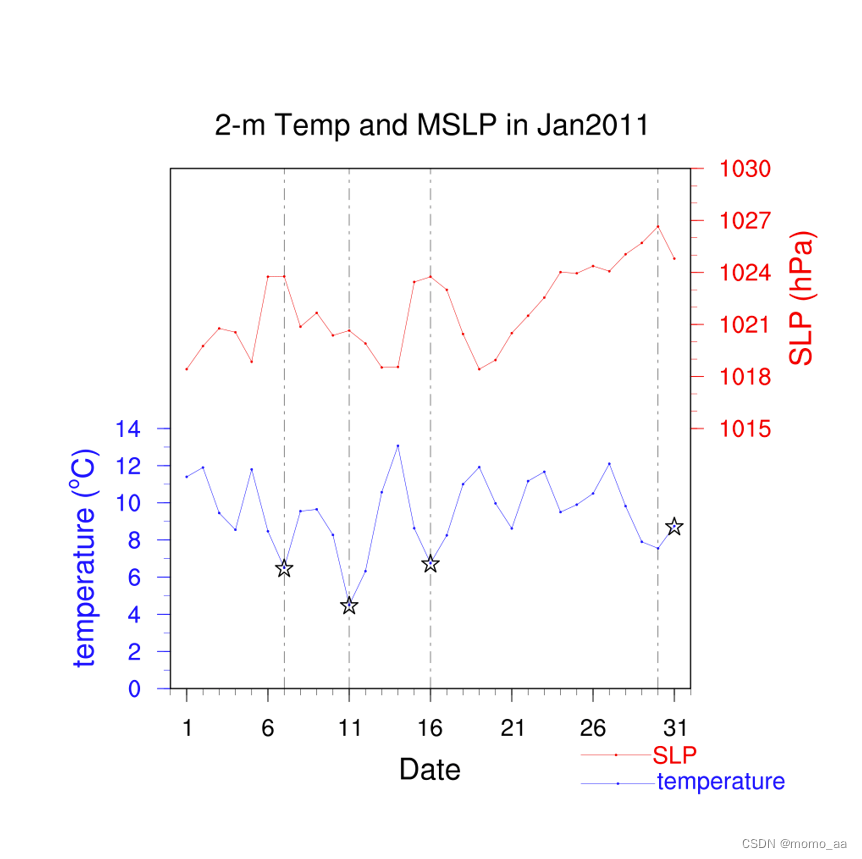

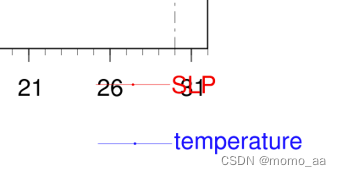

修改图例水平位置一致的时候，又变成这样了。只能说参数得自己多调试，明天上课去问问调试思路

最后结果：

Code

begin

	; 读取文件

	slp = asciiread("slp.22.5N_112.5E_201101.txt",-1,"float")
	air = asciiread("t2m.22.5N_112.5E_201101.txt",-1,"float")

	; 打开工作空间
	wksName 			= "2"
	wks 				= gsn_open_wks("png", wksName)

	; =====================================================
	; 定义绘图属性 (标题轴、X轴及Y主轴[YL])

	res 							= True

	res@gsnDraw 					= False
	res@gsnFrame 					= False

	; 标题
	res@tiMainString 				= "2-m Temp and MSLP in Jan2011"

	; 不显示 X 次轴的刻度
	res@tmXTOn	 					= False

	; X轴的范围值
	res@trXMinF 					= 0
	res@trXMaxF 					= 32

	; Y主轴的范围值
	res@trYMinF 					= 0
	res@trYMaxF 	 				= 28

	; X轴及Y主轴的标题
	res@tiXAxisString 				= "Date"
	res@tiYAxisString 				= "temperature (~S~o~N~C)"
	res@tiYAxisOffsetYF 			= -0.15      ;偏移，默认值为0;temperature这个标题的偏移

	; X轴的刻度   下X轴
	res@tmXBMode 					= "Explicit"   ;下X轴刻度模式
	res@tmXBValues 					= ispan(1,32,5)  ;指定模式下刻度值
	res@tmXBLabels 					= ispan(1,32,5)  ;指定模式下刻度值对应的标签
	res@tmXBMinorValues 			= ispan(0,32,1)


	; Y主轴的刻度
	res@tmYLMode 					= "Explicit"
	res@tmYLValues 					= ispan(0,14,2)
	res@tmYLLabels					= ispan(0,14,2)
	res@tmYLMinorValues 			= ispan(0,14,1)


	; Y主轴标题及刻度的颜色
	res@tiYAxisFontColor 			= "Blue"
	res@tmYLLabelFontColor 			= "Blue"
	res@tmYLMajorLineColor 			= "Blue"
	res@tmYLMinorLineColor 			= "Blue"

	; 折线
	res@xyMarkLineMode  			= "MarkLines"     ;分别设定XY曲线只画线，标记，或者都画
	res@xyLineColor					= "blue";设定曲线的颜色
	res@xyMarkerColor				= "blue"
	res@xyMarker 					= 1   ;设定标记的样式
	res@xyMarkerSizeF 				= 0.01    ; 标记的大小

	; 参考线   gsn高级接口,辅助线
	res@gsnXRefLine 				= (/7,11,16,30/)  ;XY图中的垂直于X轴的参考线
	res@gsnXRefLineColor 			= (/"black","black","black","black"/)  ;XY图中的垂直于x轴的参考线颜色
	res@gsnXRefLineDashPatterns 		= (/3,3,3,3/)  ;XY图中参考线的样式

	; 图例
	res@pmLegendDisplayMode 		= "Always"  ;刻度显示模式
	res@pmLegendWidthF 				= 0.15	;图例宽度
	res@pmLegendHeightF 			= 0.08	;图例高度
	res@pmLegendParallelPosF 		= 0.985	;图例水平位置（向右移动图例）
	res@pmLegendOrthogonalPosF 		= -0.06	;图例垂直位置(向上移动图例)
	res@lgPerimOn 					= False  ;设置图例边框

	res@xyExplicitLabels 			= "temperature"	;设置图例中标签
	res@lgLabelFontHeightF 			= 0.02
	res@lgLabelFontColor   			= "blue"


	; =====================================================
	; 定义绘图属性 (Y次轴[YR])

	res2 							= True

	res2@gsnDraw 					= False
	res2@gsnFrame 					= False

	; Y次轴的范围值
	res2@trYMinF 					= 1000;之前一直不知道怎样错开，之前写的是1015
	res2@trYMaxF 	 				= 1030

	; Y次轴的刻度
	res2@tmYRMode 					= "Explicit"
	res2@tmYRValues 				= ispan(1015,1030,3)
	res2@tmYRLabels					= ispan(1015,1030,3)
	res2@tmYRMinorValues 			= ispan(1015,1030,1)

	; Y次轴的标题·
	res2@tiYAxisString 				= "SLP (hPa)"
	res2@tiYAxisOffsetYF 			= 0.15

	; 折线
	res2@xyMarkLineMode  			= "MarkLines"     ;分别设定XY曲线只画线，标记，或者都画
	res2@xyLineColor				= "red";设定曲线的颜色
	res2@xyMarkerColor				= "red"
	res2@xyMarker 					= 1   ;设定标记的样式
	res2@xyMarkerSizeF 				= 0.01    ; 标记的大小

	; Y次轴标题及刻度的颜色
	res2@tiYAxisFontColor 			= "red"
	res2@tmYRMajorLineColor 		= "red"
	res2@tmYRMinorLineColor 		= "red"
	res2@tmYRLabelFontColor 		= "red"

    ; 图例
	res2@pmLegendDisplayMode 		= "Always"  ;刻度显示模式
	res2@pmLegendWidthF 			= 0.15	;图例宽度
	res2@pmLegendHeightF 			= 0.15	;图例高度
	res2@pmLegendParallelPosF 		= 0.9	;图例水平位置（向右移动图例）
	res2@pmLegendOrthogonalPosF 	= -0.06	;图例垂直位置(向上移动图例)
	res2@lgPerimOn 					= False  ;设置图例边框

    res2@xyExplicitLabels 			= "SLP"	;设置图例中标签
	res2@lgLabelFontHeightF 		= 0.02
	res2@lgLabelFontColor   		= "red"

	; =====================================================
	; 绘图属性 (添加标记)

	resMark							= True
	resMark@gsMarkerColor 			= "Black"
	resMark@gsMarkerThicknessF		= 3.
	resMark@gsMarkerIndex 			= 12
	resMark@gsMarkerSizeF 			= 0.02

	; =====================================================
	; 画折线图

	plot 				= gsn_csm_xy2(wks,ispan(1,31,1),air,slp,res,res2)

	; 添加标记
	plot2 = gsn_add_polymarker(wks, plot, (/7, 11, 16, 31/), (/6.500031, 4.500031, 6.750031, 8.750031/), resMark)


	; 输出图像

	draw(plot)
	frame(wks)

end
