电感应用及原理

---

前言–电感通低频阻高频的原因

记住电感上面的电流不能突变就可以解决很多问题，电感研究的对象是电流，并不是电压，电流的流向只和原来存储释放的方向有关，和电压降无关。

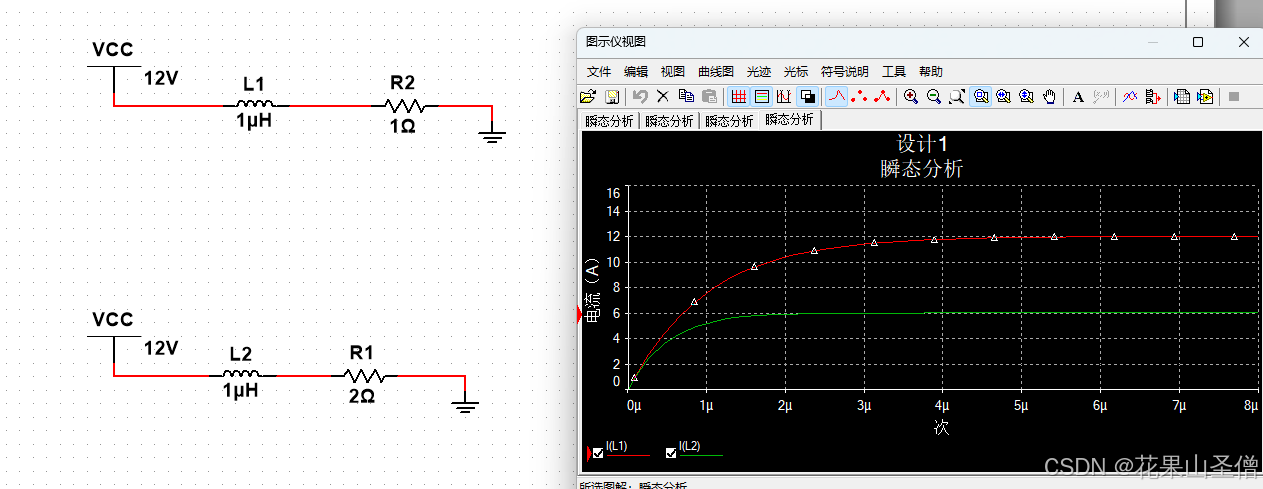

时间常数τ=L/R。时间常数的意思就是比如电感的最大电流为1A，从0A上升到0.63A所花的时间就是时间常数τ，如图可以看出时间常数和电感值以及电阻值的关系。
1.电感在刚上电的时候，其对直流电也有阻碍作用；
2.电感电流的上升时间，可以用“时间常数”来估算；

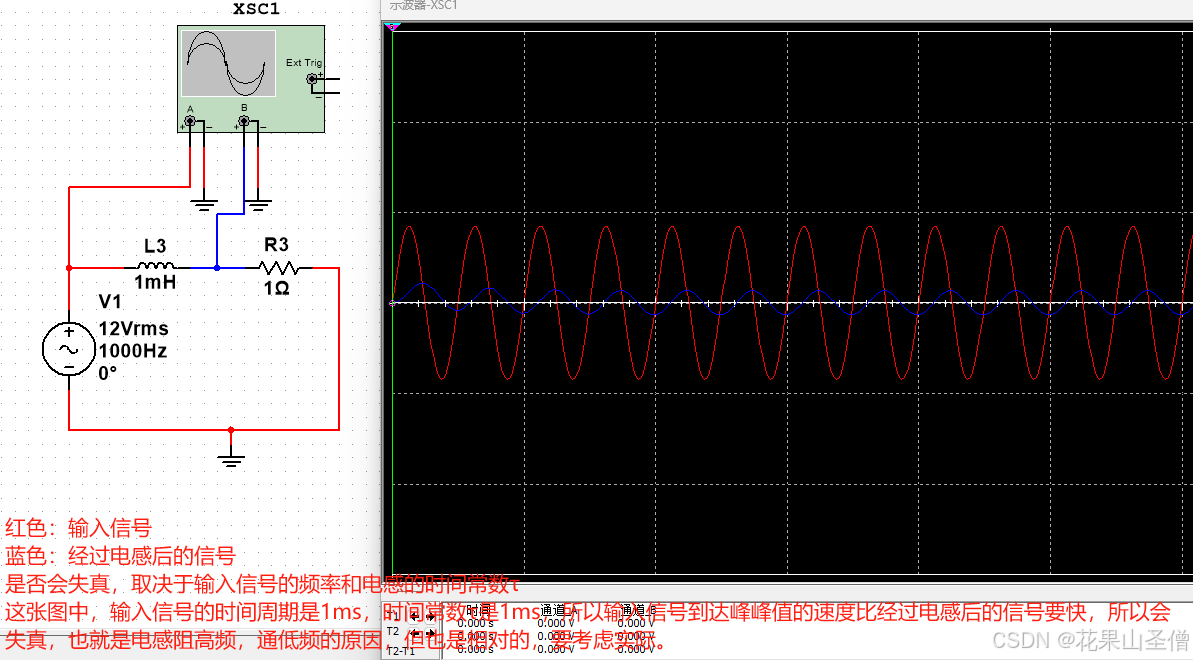

3.电感是通低频、阻高频；原因看第二张图和第四点，
4.电感的电流变化速率，跟不上原信号电压变化速率。

一、当电感中流过10A电流，然后断开开关会发生什么？

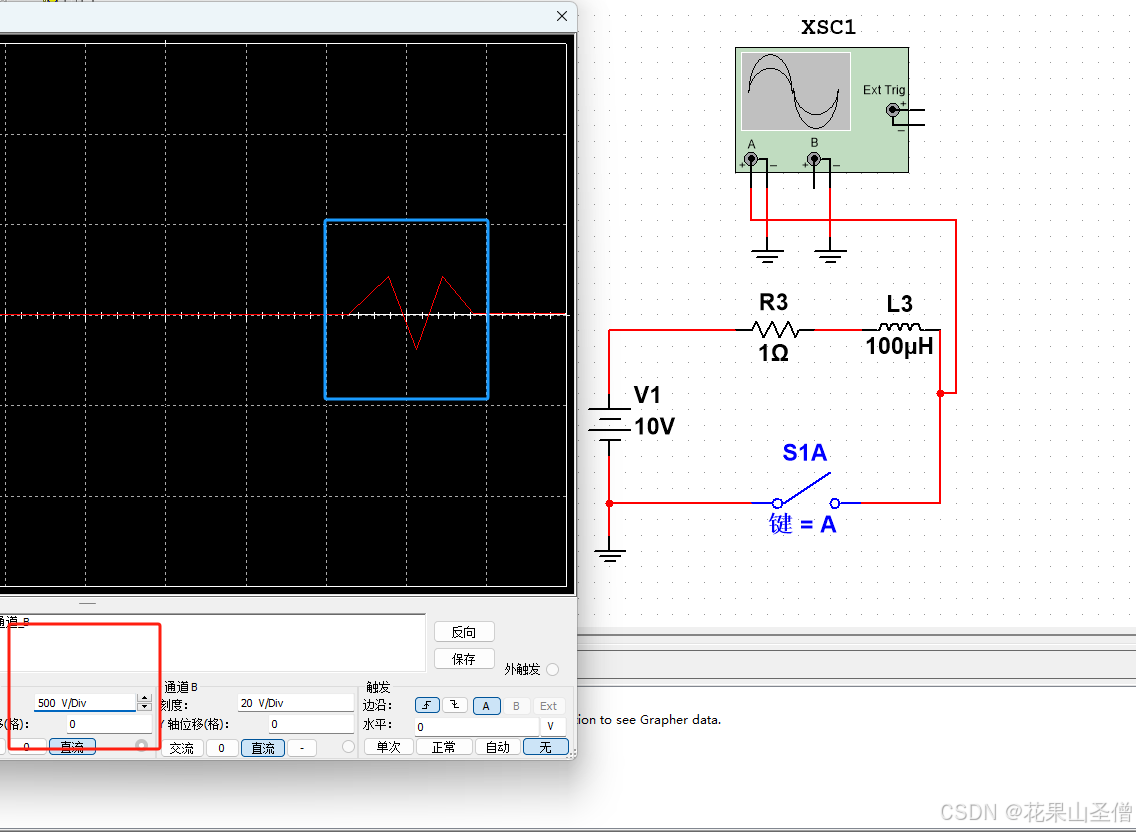

如图所示，当开关断开时，会产生一个高电压，如果把开关换成晶体管，会造成晶体管击穿损坏，可以使用TVS解决。
所以在设计时，需给电感提供释放能量的一定回路，不然会发生很多意想不到的故障。

二、“Buck型”电路为什么可以降压？

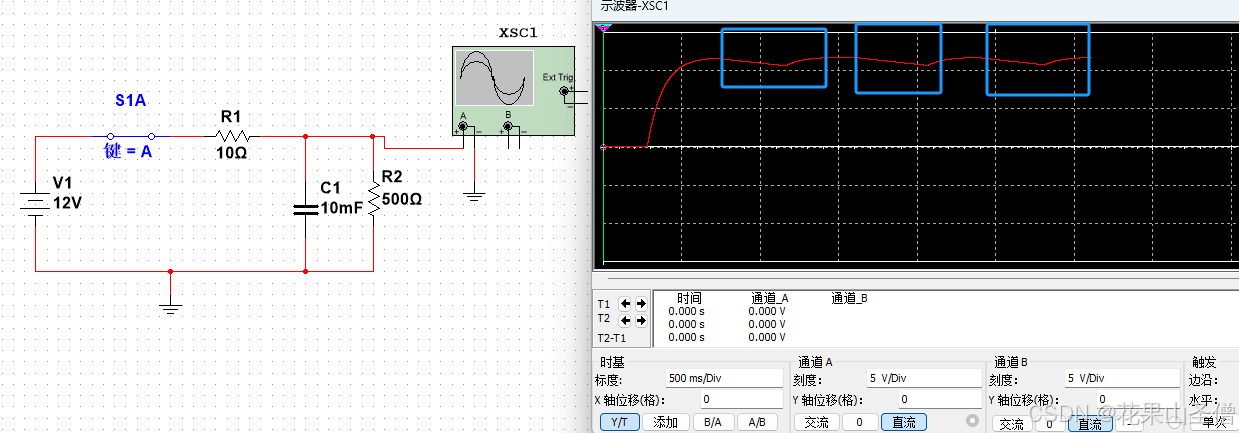

最开始想到的是下图这种模型：不断开关开关，就可以使电压稳压在某一特定的值
但是这个模型有很多缺点：
1.效率还是不够高，一定得有输入电阻R1；
2.电容的取值一般较大；
3.负载能力限制大。

后来又升级了模型，通过控制电感的电流来实现，如图，可以在电流达到5A时断开开关，然后通过SS34放电一些再闭合开关，可以将电压稳定在5V左右，因为这边是手动切换开关，所以展示效果很差。
但是这个模型也有很多缺点：
1.输出纹波比较大；
2.如果为了降低纹波而使用大电感，就会导致电感值很大，经济效益低
3.一定要接负载才能工作。

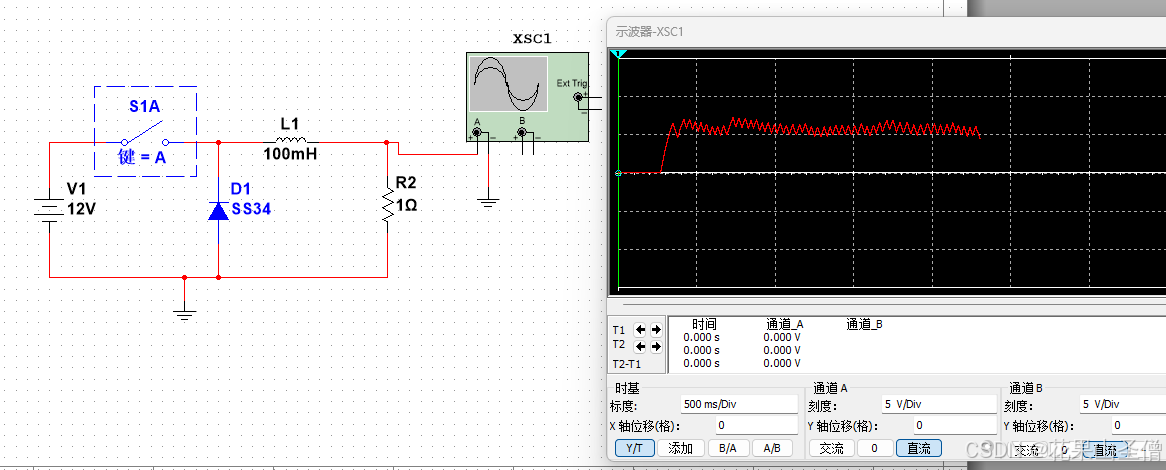

最后因为确实第二种模型比第一种模型好很多，就在第二种模型上改进了原有的问题，为了防止纹波很大，在输出端加入了电容来辅助电感

还有一个漏掉的元器件——二极管，这个二极管的作用是续流，为了使开关断开时，电流不是直接流入大地，而是从自身流过形成回路，那为什么会从自身流过呢，因为二极管的特性，阳极接地是0V，而二极管有个正向压降，阴极就会小于0V，所以电流不会流入地面，而是从二极管流过，但是需要选择正向导通压降小的二极管，功率消耗小。

三、“Boost型”电路为什么可以升压？

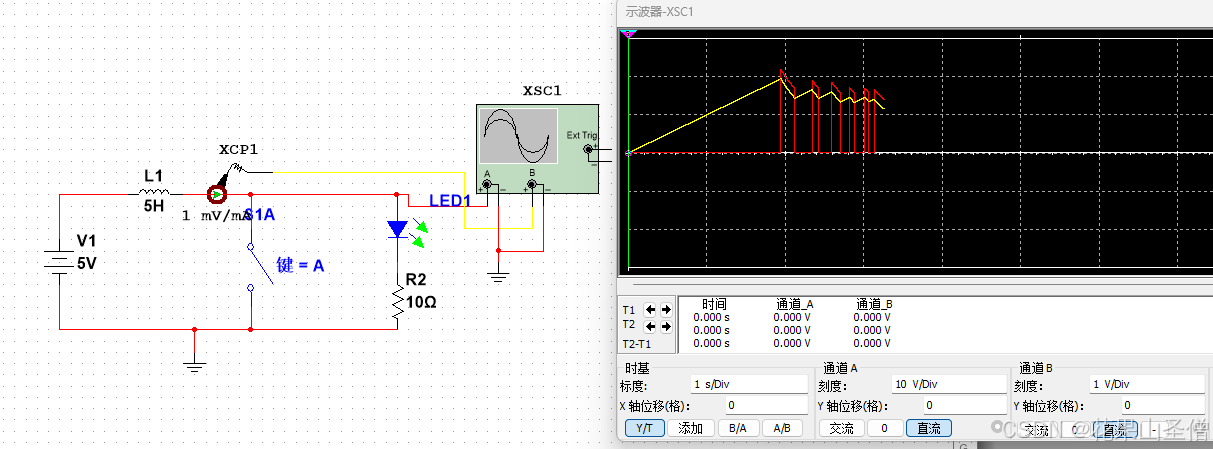

同样的最开始想到的模型如图，利用电感的特性，先将开关闭合，使电感中的电流持续上升，此时负载是被短路的，当电感中的电流达到负载所需的电流大小时，断开开关，此时负载上的电压就会根据电感的电流进行计算从而达到升压的效果。
但是有缺点：当开关再次闭合进行补充电流时，由于负载是被直接短路的，所以负载上的电压会直接降到0，这样负载是无法正常工作的。

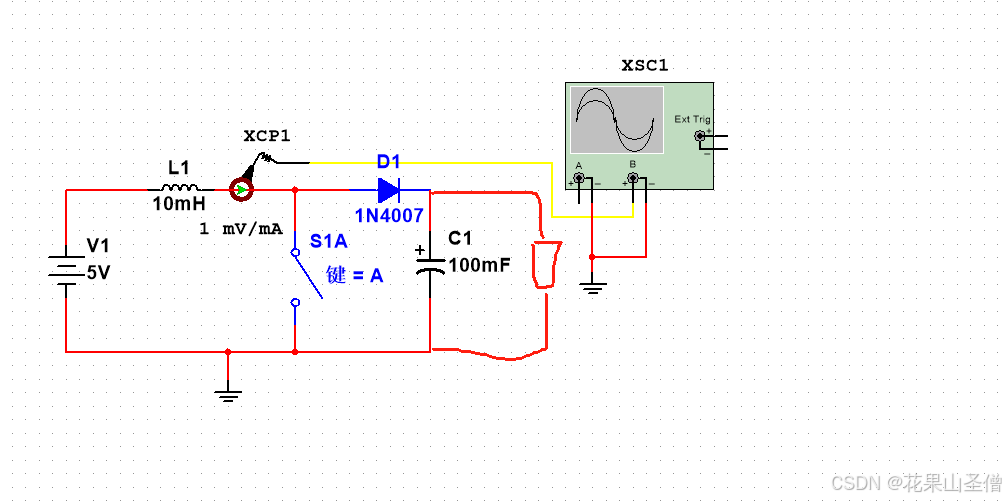

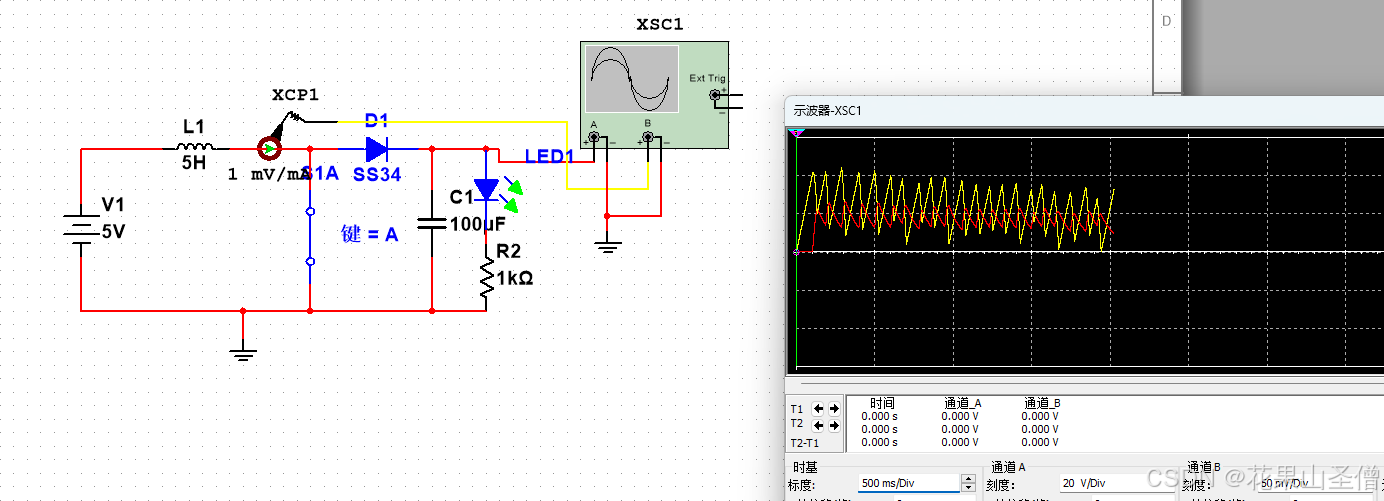

所以，后面对模型进行了升级，在负载前加一个电容进行续流，但是防止电流倒流，又加入了一个二极管。
由于是手动控制，所以效果也不是很好。

为什么开关电源在上电时会过压_怎么解决

当输出端不接负载时，由于输出端的反馈在上电前一直是0V，所以会将控制的占空比调的很大
，电感的电流会一直增大，无法知道准确值，然后当开关断开时就会过压，此时在输出端并上一个电阻就可以解决问题，此时输出端电压会慢慢下降，一直到所需要的电压，这时电压反馈才可以正常控制电压恒定。

滤波电路原理

低通滤波电路为什么分为电容型和电感型

先是电容型滤波，因为电阻的存在，所以只能在小电流的环境中使用，如果电流太大，电阻发热太严重，会失去原有的作用。

所以大电流可以用电感型滤波，但是也不会拿电感型滤波应用到小电流环境中，因为一时利用率太低，二是电感的成本太高，故两种模型的滤波需要合理应用。

电感型低通滤波电路解决了电容型滤波电路不能够适应大电流、大电压环境的问题。

电感型高通滤波为什么不实用

先是电容型高通滤波，因为电容的特性，不适合大电流大电压的环境，除非电容改成很大很大，因为在交流环境中，如果电容不饱和相当于导线，但是如果电容充满电了，就会丧失原有的特性，所以大电流大电压的环境很容易让电容迅速充满电丧失原有的能力。

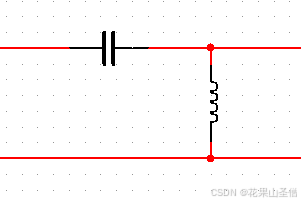

后一种就是电感型高通滤波，不推荐使用，因为电感毕竟是由导线做成的，如果后面的负载有一个低频信号倒灌，就会产生不可避免的影响，使用时要慎重考虑，最好不使用。
