摆脱杜邦线——使用USB烧录（STM32）

硬件：

usb，CH340芯片

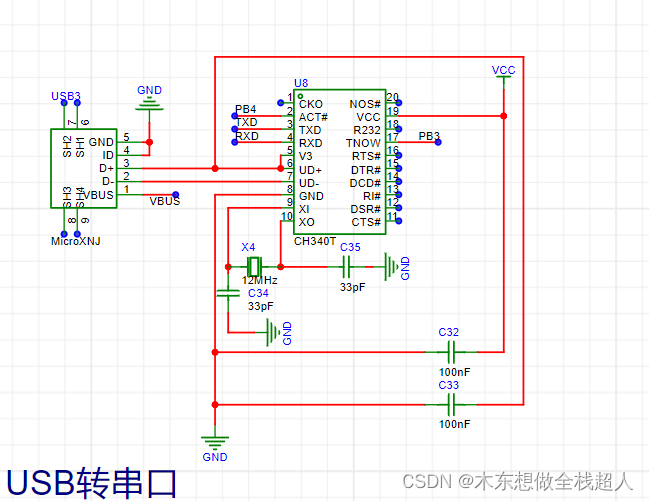

原理图如下（CH340T）：

芯片说明如下：

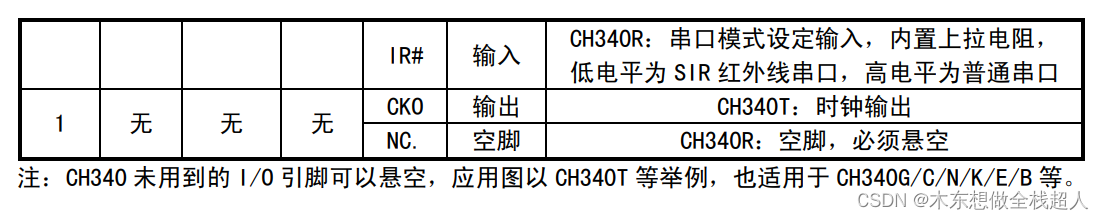

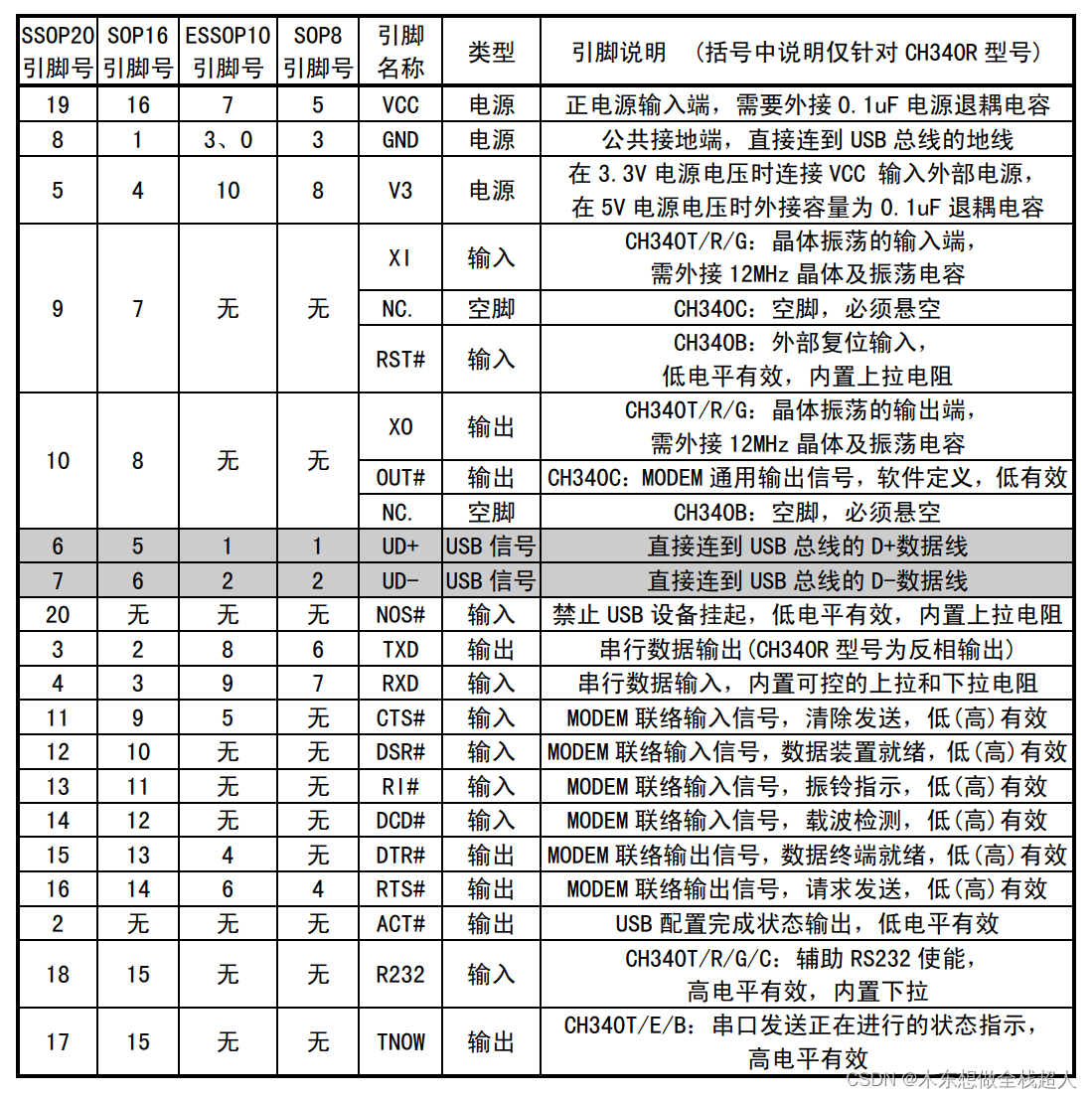

1）引脚：

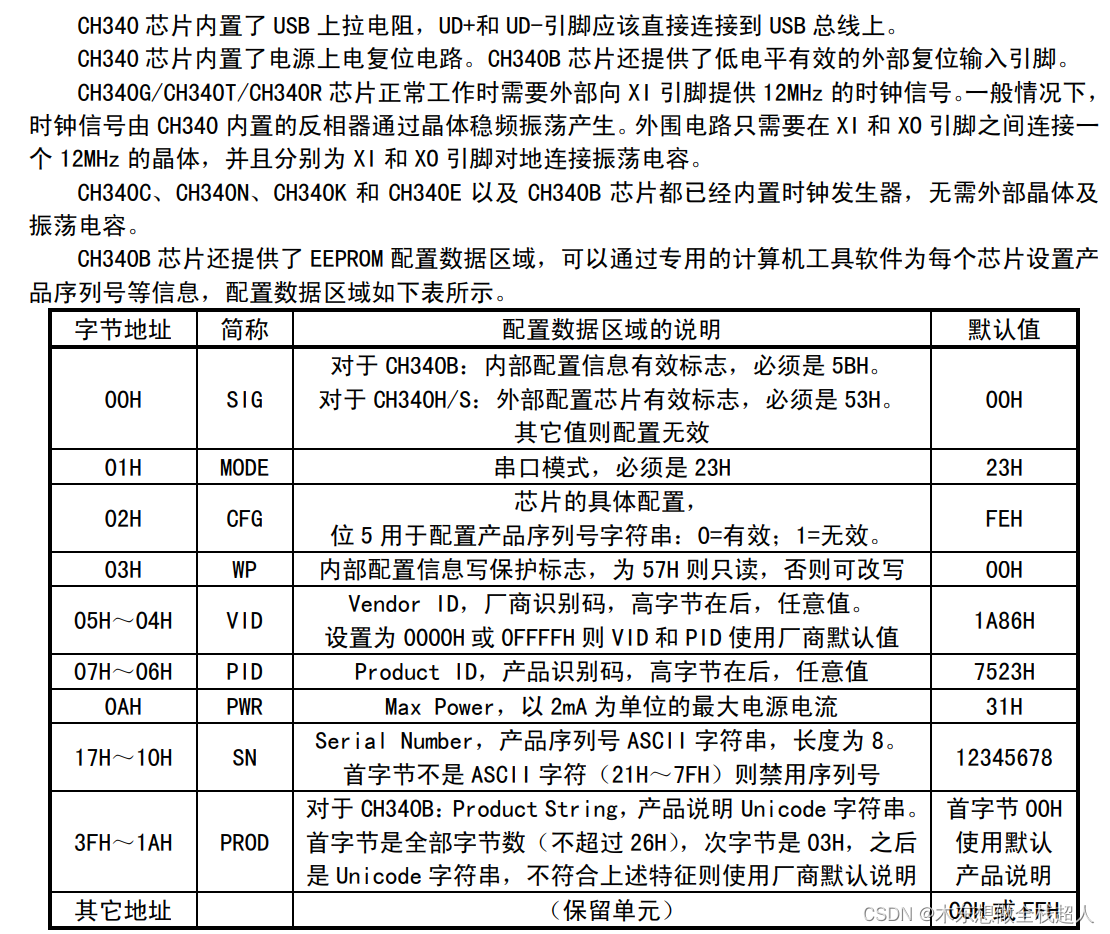

2）功能说明

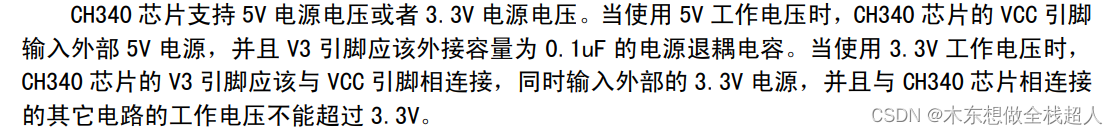

3）供电

4）芯片手册

链接：https://pan.baidu.com/s/1Z7wbR-oR2cyGio6uXVDTSg
提取码：1111

注意：

1）烧录程序时，需要将BOOT0设置为1，烧录完毕后，将BOOT0设置为0，BOOT1一直为0，不变

（跳线帽）

2）若想使用软件设置BOOT0，关键词：正点原子一键下载电路

指路：【stm32】一键下载电路_stm32 d+-CSDN博客

3）关于串口的使用，参考江科大视频

指路：[9-6] FlyMcu串口下载&STLINK Utility_哔哩哔哩_bilibili

如有错误，欢迎指正

祝大家开发愉快
