嘉立创EDA仿真与MDK仿真

一，引言

        仿真，不论是在PCB设计，还是代码设计，都是可行性检测、成本节省的重要手段。

        本文争对硬件与软件，分别介绍一种常用、免费的仿真工具。

二，嘉立创EDA仿真

        硬件仿真方面，主要介绍嘉立创EDA（标准版）。

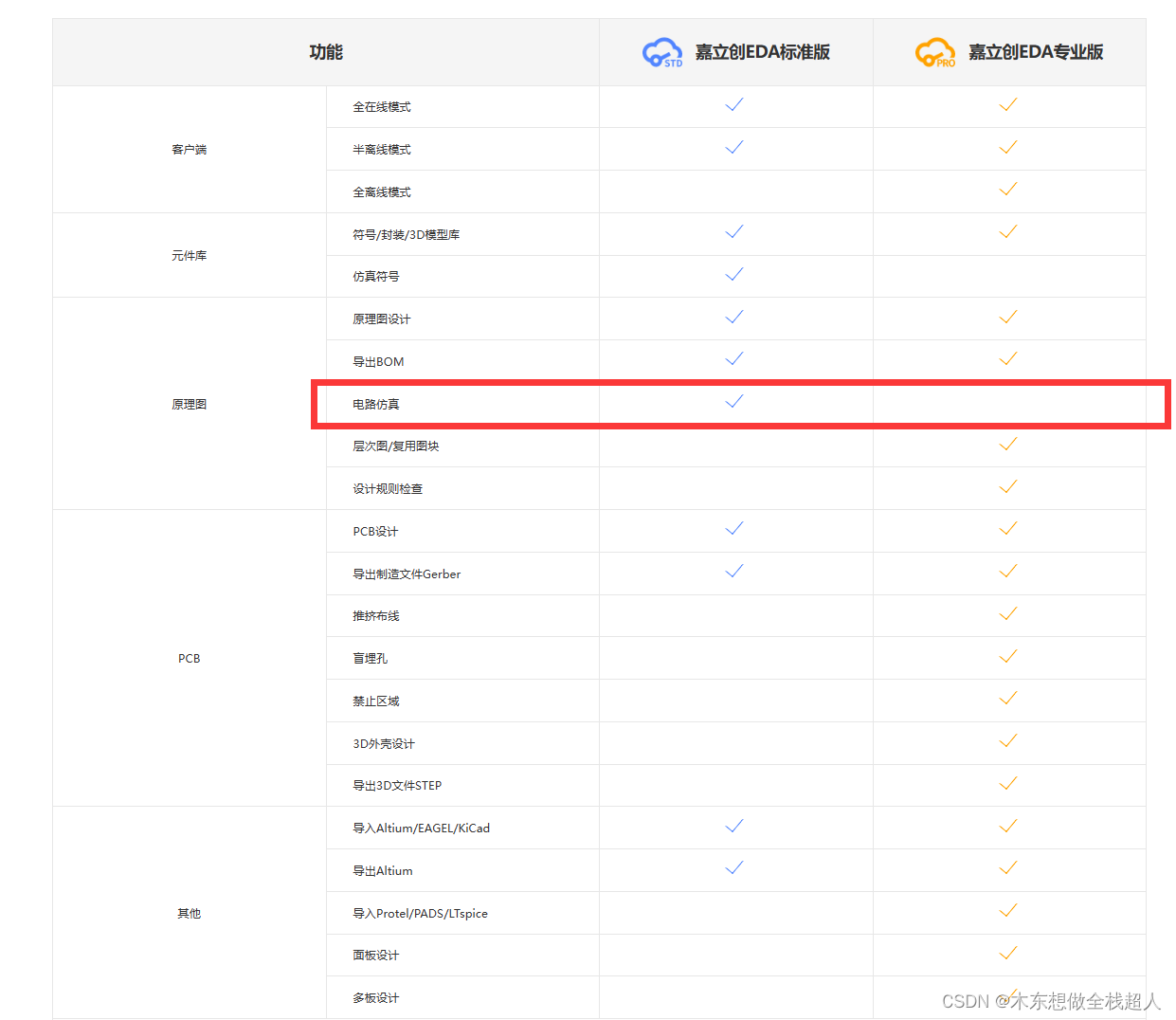

        关于嘉立创EDA标准版与专业版的区别，如图1所示：

图1 嘉立创EDA版本对比

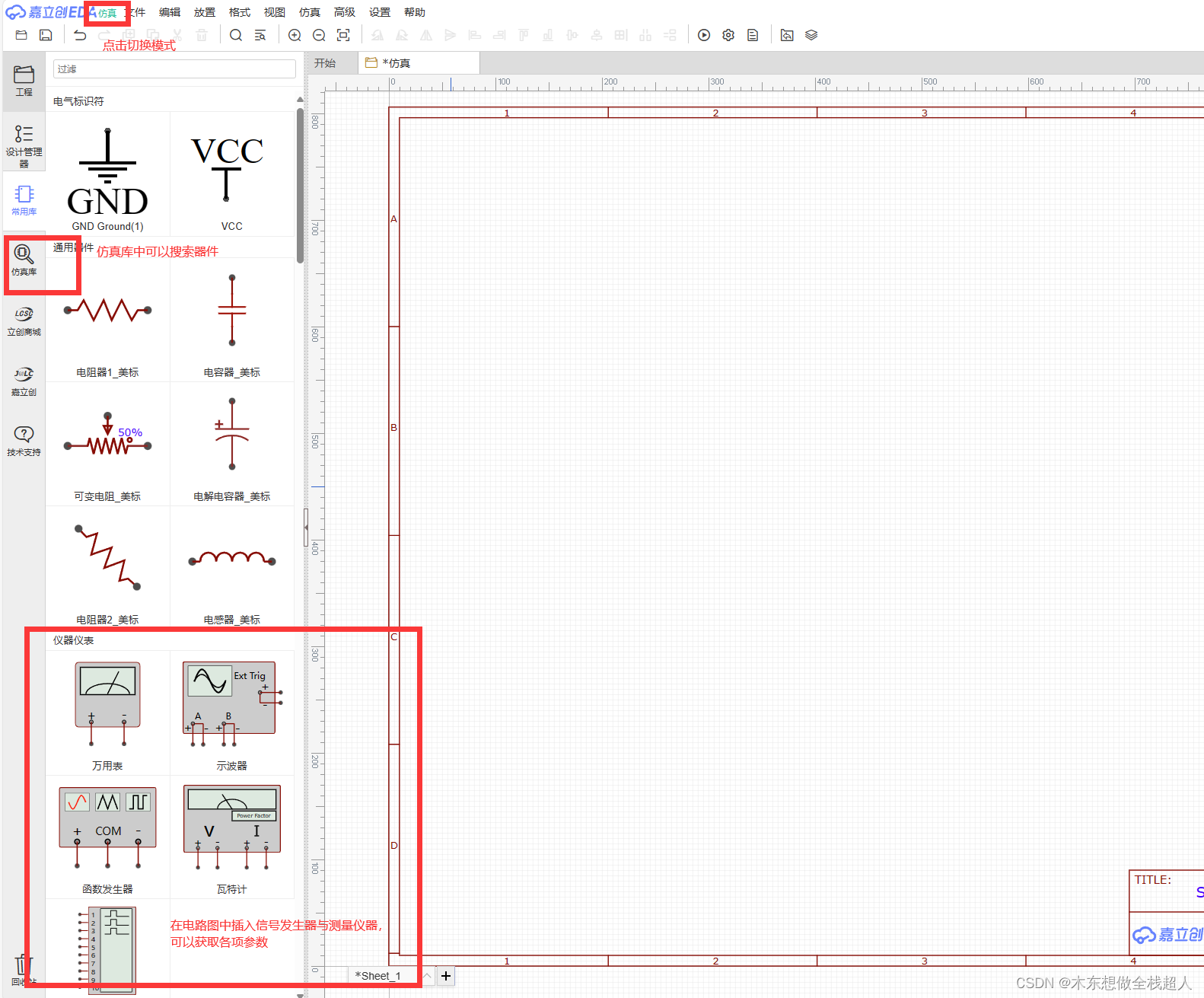

        嘉立创仿真只能在标准版中运行，界面如图2：

图2 嘉立创EDA仿真界面

        简要说明见图2。

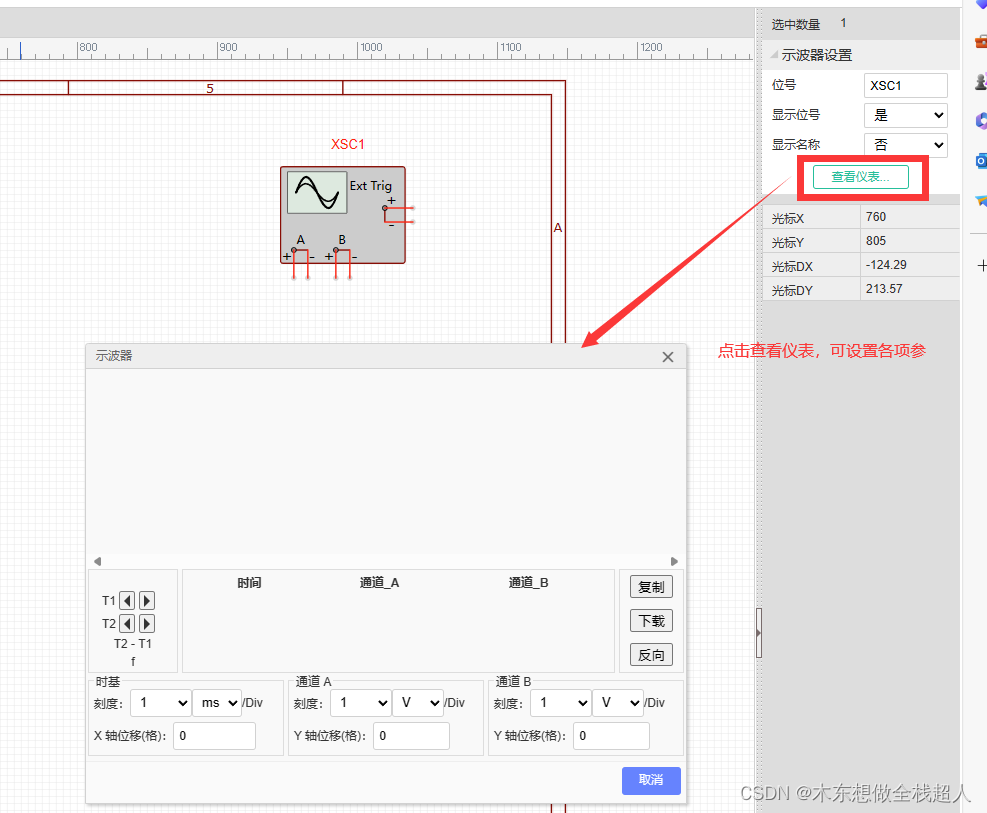

        仪器方面，以示波器为例，如图3：

图3 示波器仿真

        电路设计部分，就按照原理图模块绘制。

        嘉立创EDA仿真不能输入代码。

三，MDK仿真

        MDK仿真，一句话概括，是“检测执行代码时，主控各寄存器的状态与代码的执行状况”。

        在MDK仿真中，可以看到主控中各寄存器的实时数值，输出各IO口的实时波形，函数中各语句的执行情况，变量值情况，堆栈情况等。

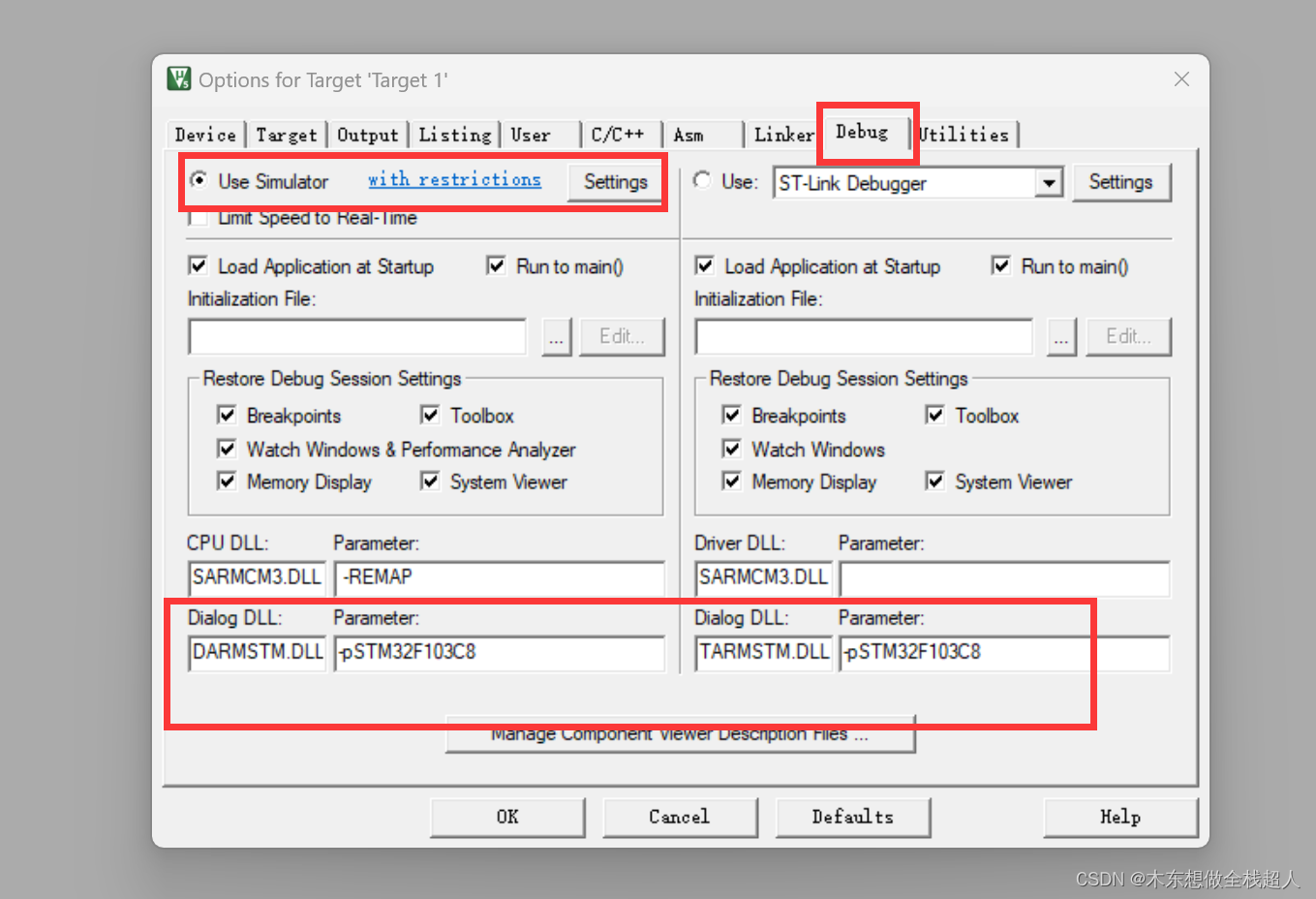

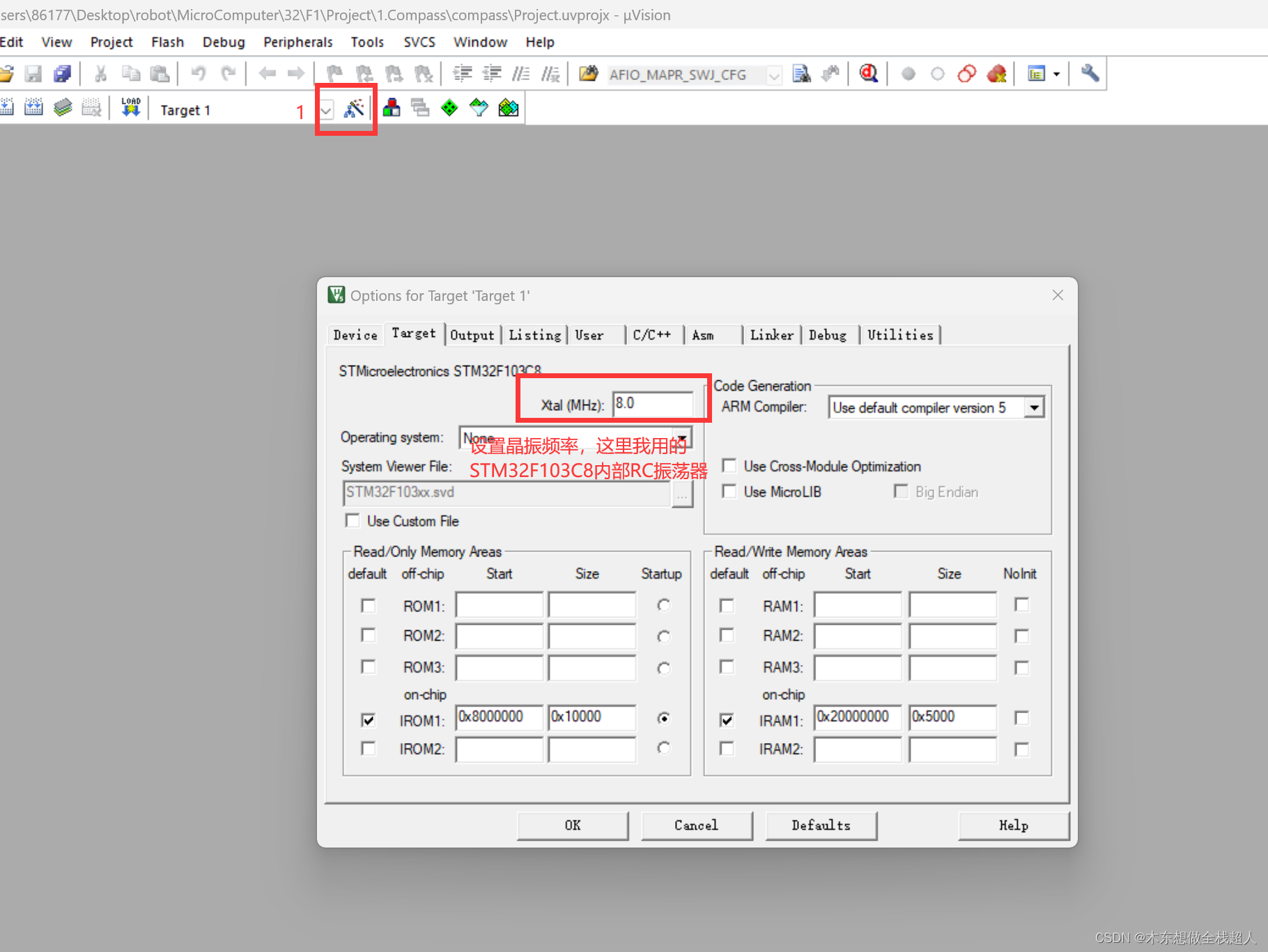

        MDK仿真设置如图4：

a)

b)

图4 MDK仿真设置

/*

注意：Use一定要改成Use Simulator，不然会弹框显示STLink未链接，如果插入了STLink也出现弹框，建议先怀疑STLink是不是坏了。

*/

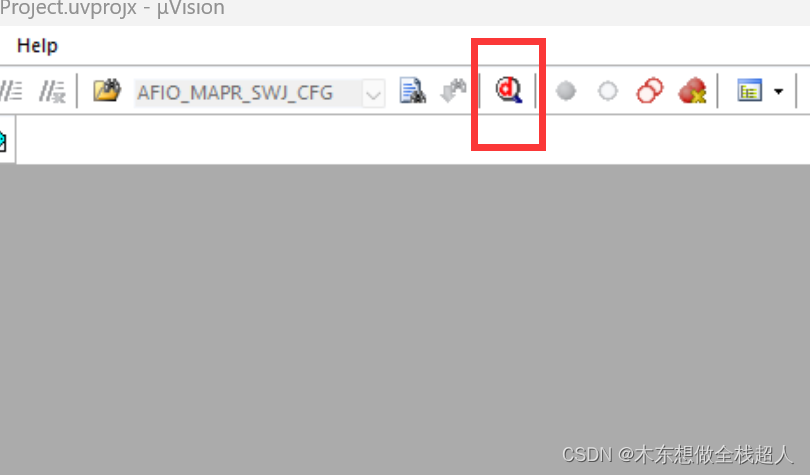

        设置完后，点击仿真按钮（图5），就可以开始调试了。

图5 仿真按钮

本文仅对两种仿真作简要叙述，如有疑问，请留言。

如有错误，欢迎指正。

祝大家调试顺利。
