一、什么是渐晕

 二、产生渐晕的情况

三、渐晕的影响

 四、为什么要设置渐晕

 五、ZEMAX中的渐晕设置

六、如何检测和修正渐晕

①检测渐晕

②修正渐晕

---

一、什么是渐晕

渐晕现象（Vignetting）是指在成像系统中，由于光学元件或系统的物理限制，导致图像边缘或角落的亮度低于中心区域的现象。这种现象通常表现为图像边缘的光强逐渐减少，形成一个从中心到边缘亮度递减的过渡区域，有时也被称为“光晕”或“暗角”。

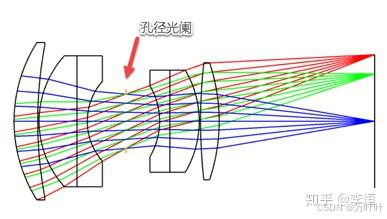

例如光学镜头里，允许通过的光束大小由孔径光阑（Aperture STOP）决定。

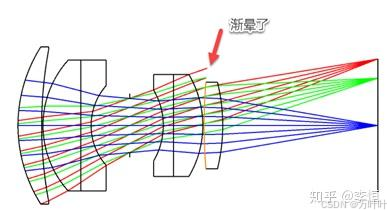

如果除了光学被除了孔径光阑之外的光学元件遮挡，从而到不了像面，我们就说发生了渐晕（Vignetting）。



 二、产生渐晕的情况

1、在相机镜头或其他成像系统中，光圈（Aperture）或光阑（Diakragm）限制了通过的光束大小，当光束的边缘部分被遮挡时，就会产生渐晕。

2、镜头的边缘部分可能会吸收或散射更多的光线，导致边缘区域的光线强度降低。

3、成像传感器周围的遮光材料可能会阻挡部分光线，造成渐晕。

4、某些镜头畸变，如桶形畸变或枕形畸变，也可能影响图像边缘的亮度。

5、成像传感器或胶片的尺寸可能小于镜头的成像圈，导致边缘部分的光线无法到达成像平面。

三、渐晕的影响

渐晕的好处是可以挡掉部分光线，这些光线都在系统的边缘，往往是像差最严重的，这样可以有效地提升成像质量，同时也可以减小镜片尺寸。渐晕带来的问题显然就是边缘视场通过的光线数变少，即能量变少照度变低。

渐晕现象在光学设计和摄影中可能带来一些不利影响，主要包括：

1. 降低边缘视场的照度：渐晕会导致图像边缘的亮度低于中心区域，这意味着边缘视场通过的光线数变少，即能量变少照度变低。

2. 影响图像均匀性：由于渐晕造成像面上各区域的照度不一致，这会导致图像的亮度和色彩出现不均匀
