显微物镜根据它们校正像差情况的不同,通常可分为消色差物镜、复消色差物镜、平像场物镜三大类。

一、消色差物镜

消色差物镜是一种结构相对来说比较简单、应用最多的一类显微物镜。在这类物镜中，只校正球差、正弦差，以及轴向色差，而不需要校正二级光谱色差，所以称为消色差物镜。这类物镜根据它们的倍率和数值孔径不同又可分为低倍、中倍、高倍消色差物镜，以及浸液物镜四类。

1.低倍消色差物镜

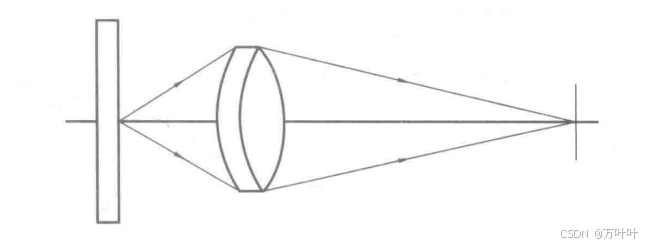

低倍消色差物镜的倍率为3x~6x，数值孔径为0.1~0.15，对应的相对孔径为 1/4~1/3。由于相对孔径不大，视场又比较小，只要求校正球差,、彗差和轴向色差，因此这些物镜一般都采用最简单的双胶合组，如图1所示。它的设计方法和一般的双胶合望远物镜的设计方法十分相似，不同的只是物体不位于无限远处，而位于有限距离处。

2.中倍消色差物镜

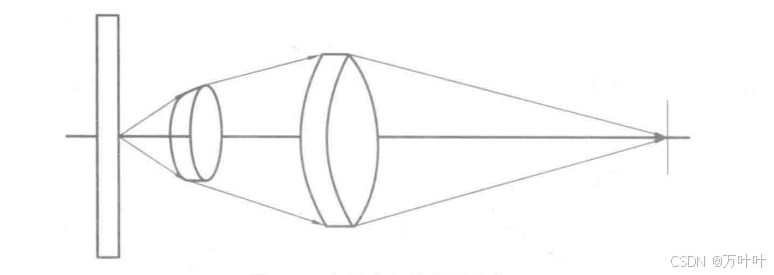

中倍消色差物镜的倍率为8~12，数值孔径为0.25~0.3。由于物镜的数值孔径加大，对应的相对孔径也增加，孔径高级球差和色球差将大大增加，因此采用一个双胶合组已不能符合要求，为减小孔径高级球差，这类物镜一般采用两个双胶合组，如图2所示。对每个双胶合组分别消色差，对整个物镜同时校正轴向色差和垂轴色差。两个透镜组之间通常有较大的空气间隔，这是因为如果两透镜组密接，则整个物镜组和一个密接薄透镜组相当，仍然只能校正两种单色像差；如果两透镜组分离，则相当于由两个分离薄透镜组构成的薄透镜系统，最多可能校正四种单色像差，这就增加了系统校正像差的可能性。因此，除了显微物镜中必须校正的球差和彗差外，还有可能在某种程度上校正像散，以提高轴外物点的成像质量。这种物镜也称为里斯特型显微物镜。

3.高倍消色差物镜

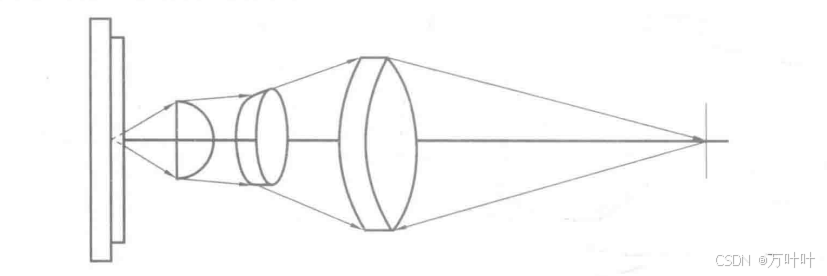

高倍消色差物镜的倍率为40x~60x，数值孔径为0.6~0.8。这种物镜可以看作是在里斯特型显微物镜的基础上，加上一个或两个单透镜构成的。这些透镜(称为前片)是利用齐明点的特性制成的，基本上不产生球差和彗差，但可增大孔径角以提高系统的数值孔径和倍率图 3 所示的为一个典型的高倍消色差显微物镜的结构，其前片是由一个齐明面和一个平面构成的，齐明面不产生球差和彗差，如果把物平面和前片的第1面重合，则相当于物平面位于球面顶点，也不产生球差和彗差。但是，为了工作方便，实际物镜和物平面之间一般需要留有一定间隙，这样物镜的第1面就将产生少量的球差和彗差，它们可以由后面的两个双胶合组进行补偿。前片的色差也同样由后面的两个双胶合组进行校正。这种结构的物镜也称为阿米西型显微物镜。设计时,在前片玻璃和结构确定以后，其产生的色差、球差和正弦差均为已知，这些像差可以通过中组和后组来补偿。

4.浸液物镜

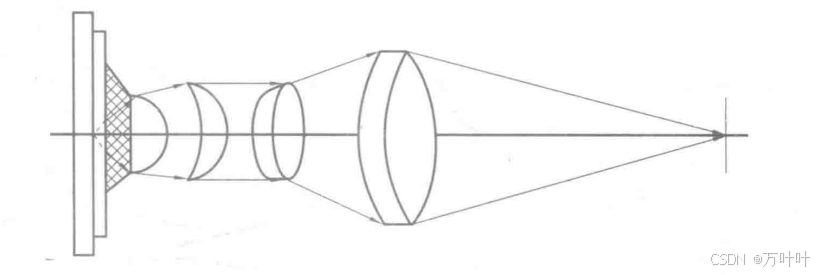

在前面介绍的几种物镜中，成像物体都位于空气中，物空间介质的折射率 n=1，因此它们的数值孔径(NA=nsinu)不可能大于1，目前这种物镜的数值孔径最大为0.95。为进一步增大数值孔径，我们把成像物体浸在液体中，这时物空间介质的折射率等于液体的折射率，因而可以大大增大物镜的数值孔径。这样的物镜称为浸液物镜,也叫阿贝型物镜。这类物镜的数值孔径为1.2~1.4,最大倍率可以达到100x,其结构如图4所示。采用浸液方式除了可以提高物镜的数值孔径外，还可以使第1面几乎不产生像差，使光能损失较小。

二、复消色差物镜

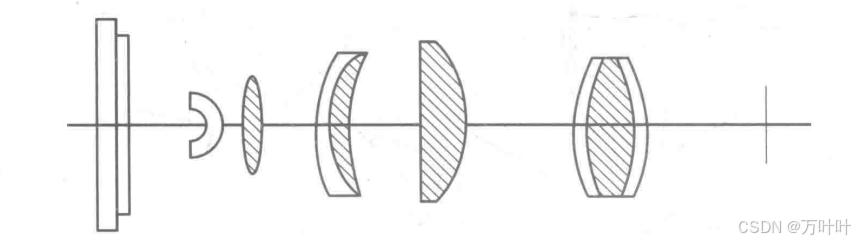

复消色差物镜主要用于高分辨率显微照相和对成像质量要求较高的显微系统。这种物镜可以严格地校正轴上点的色差、球差和正弦差，并能校正二级光谱色差，但是不能完全校正倍率色差，因此，在使用复消色差物镜时，常常用目镜来补偿倍率色差。设计复消色差物镜时，为了校正二级光谱色差，通常采用特殊的光学材料作为部分透镜材料，最常用的是萤石(v=95.5.P=0.76、=1.433)，它和一般重冕牌玻璃有相同的部分相对色散，同时具有足够的色散差和折射率差。复消色差物镜的结构一般比相同数值孔径的消色差物镜复杂，因为它要求孔径高级球差和色球差也得到很好的校正。图 5 为复消色差显微物镜的结构图，图中标有斜线的透镜就是由萤石做成的。由于萤石的工艺性和化学稳定性不好，同时晶体内部存在应力，目前已很少采用，而改用FK类玻璃做正透镜，用TF类玻璃做负透镜，但结构往往很复杂。

三、平像场物镜

1.平像场消色差物镜

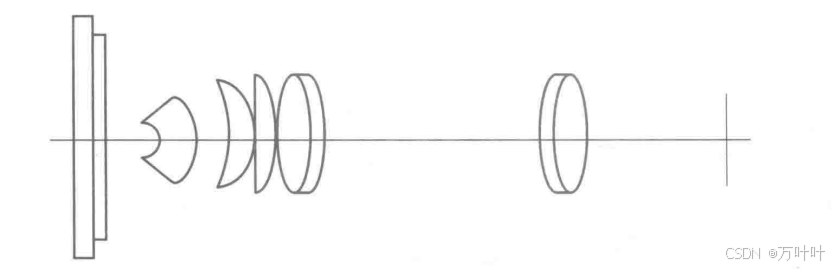

对于某些特殊用途的显微系统,如显微照像、显微摄影、显微投影等,除了要求校正轴上点像差(如球差、轴向色差、正弦差),以及二级光谱色差外,还必须严格校正场曲,以获得较大的清晰视场。前面介绍的几种物镜中都没有很好地校正场曲,因此,为了满足实际使用的要求，出现了校正场曲的平像场物镜。平像场物镜又分为平像场消色差物镜和平像场复消色差物镜,前者的倍率色差不大,不必用特殊目镜补偿,而后者必须用目镜来补偿它的倍率色差。这种物镜虽然能使场曲和像散都得到很好的校正,但是结构非常复杂,往往是依靠若干个弯月形厚透镜来达到校正场曲的目的，物镜的孔径角越大,需要加人的凹透镜数量越多。图5为平像场消色差显微物镜的结构图。

2.平像场复消色差物镜

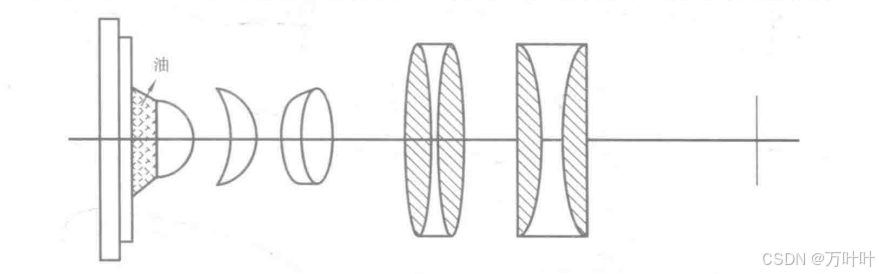

在研究用高级显微镜中，既对成像质量的要求较高，又要求整个视场清晰。平像场复消色差物镜就是为了满足上述要求而发展起来的。它的结构型式基本上和平像场消色差物镜的相似，但必须在系统中使用特殊光学材料，以校正二级光谱色差，这点与复消色差物镜类似。其结构如图6所示，图中标有斜线的透镜就是用如萤石之类的特殊光学材料做成的。平像场复消色差物镜是当前显微物镜的发展方向。
