工业相机镜头接口的种类

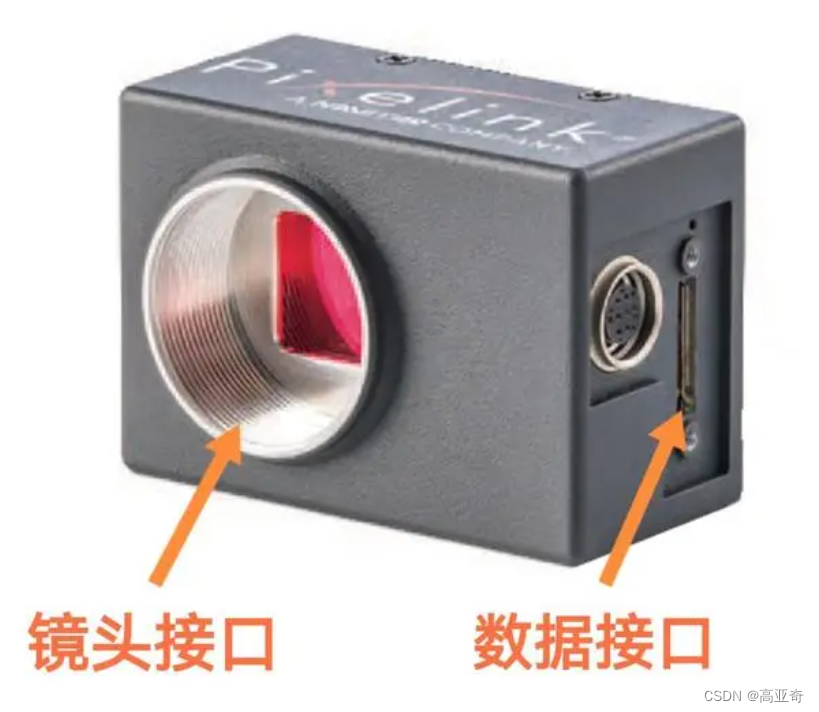

工业相机的接口，主要有两种：分别是镜头接口和数据接口。前者指的是相机连接镜头的机械接口，后者指的是连接数据线的电气接口，如图1所示。需要注意的是，在向相机厂家或经销商咨询关于相机的技术问题时，如果只是询问相机的接口是什么？就很容易让对方误解，因为他不知道你问的是数据接口还是镜头接口

接下来，我们主要介绍工业相机的镜头接口。

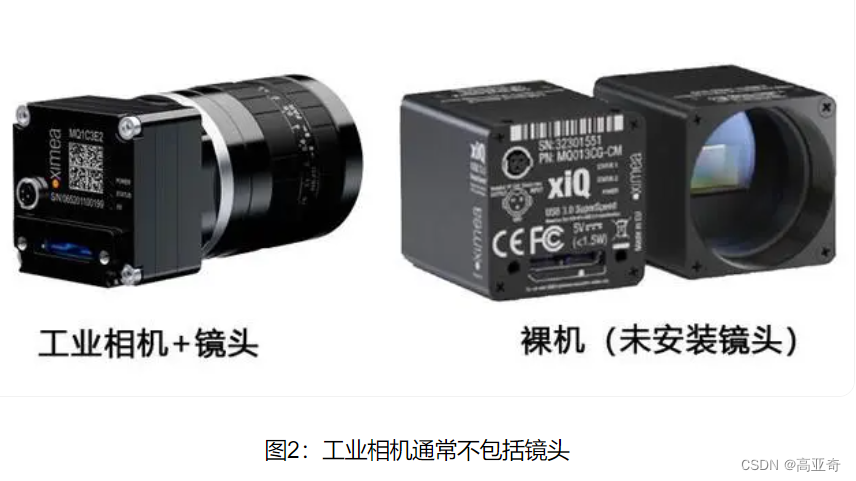

工业相机，就是指应用在各种工业领域的成像相机。其成像原理和我们平常用的单反相机是一样的，但是，我们通常说“工业相机”的时候，是不包括镜头的，也称为“裸机”，如下图2所示。

工业相机为了增强适应性，所搭配的镜头需要根据不同的应用场合来更换。因此，工业相机和镜头之间需要建立连接安装的通用标准。只有这样，生产工业相机的厂家（如PixeLINK/ Basler/Emergent/Ximea等）和生产镜头的厂家（如Computar/Fuji/ Schneider/Kowa等）才可以按照统一的标准来生产对应的产品，以确保两者之间可以完美匹配。

那么工业相机的镜头接口有哪些呢？从大的分类来看，可以分为螺纹接口和卡口两类。

一、螺纹接口

螺纹接口最常用的是C，CS，F，M12，M42，M58这五种。

C接口

C接口是最早也是最常见的工业镜头接口之一。其标准直径为1英寸（25.4毫米），螺纹锁固方式确保了安全连接。C接口具有良好的兼容性，广泛应用于机器视觉、工业自动化等领域。优点是成熟、稳定、易于更换和升级，得到了广泛的支持和使用。

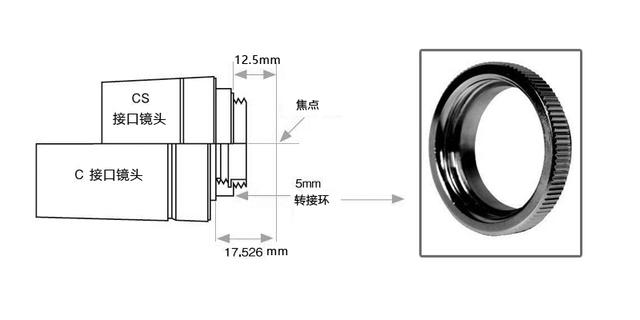

C和CS两种镜头接口非常相似，其直径、螺纹间距都是一样的，只是法兰距不同。法兰距是指机身上镜头卡口平面与机身曝光窗平面之间的距离，即镜头卡口到CCD/CMOS感光元件之间的距离。C接口的法兰距是17.526mm，而CS接口是12.5mm。因此，对于CS接口的相机，如果想接入C接口的镜头，只需要加一个CS-C的转接环就行了（该转接环的厚度大约是5mm），如下图所示。

图3：C和CS接口镜头示图

F接口

F接口是一种直径为12 mm的小型化接口标准，专为满足紧凑型设备的要求而设计。F-mount通常安装在小型摄像头模块上，适用于移动设备、嵌入式系统和智能终端等场景。管尺寸较小，但F—mount仍能提供良好的光学性能和稳定的连接。

M12接口

M12接口，这个接口对应的数字12，指的是接口直径是12mm（所以，举一反三，M42的直径是42mm，M58是58mm）。由于M12的直径比较小，因此这个接口一般在微小工业相机上才会使用，例如无人机上搭载的相机一般用的都是这种接口的镜头。M42和M58接口的直径比较大，它们一般用在大靶面的工业相机甚至线扫相机上。

二、卡口

单反相机基本上用的都是卡口，最常见的是F口和EF口等等。它们从外观上看并不容易区分，最大的区别是法兰距不同，F接口镜头的法兰距比EF接口要长。F接口的相机不能搭配EF接口的镜头使用，会导致无法清晰对焦和成像；EF接口的相机可以使用F口和EF口的镜头，但搭配F接口的镜头使用时，要使用转接环才能正常聚焦。

此外，镜头的接口种类还有很多，例如：老式镜头的PK口、施耐德V口、以及各种微单接口等，由于这些接口用的并不多，因此本文就不再介绍。
