3DSlicer使用指南——冠脉分割

于 2024-11-18 17:49:58 发布
阅读量3k 收藏 37
点赞数 31
分类专栏： 3D slicer 文章标签： 3d
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_73719342/article/details/143862689
版权

1. 无标签原始图像分割冠脉

准备工作：

获取病人数据

医院所提供数据源格式为ZIP/RAR格式压缩包，内含病人若干张dicom图像

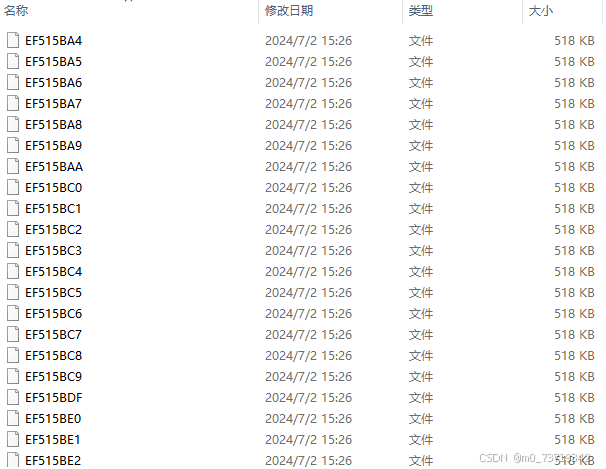

如下图所示为一个病人数据的基本格式

分割步骤
1.将病人数据导入3D Slicer

依次点击如下按钮


选择病人所有dicom图像（全选快捷键CTRL+A）导入得到如下视图

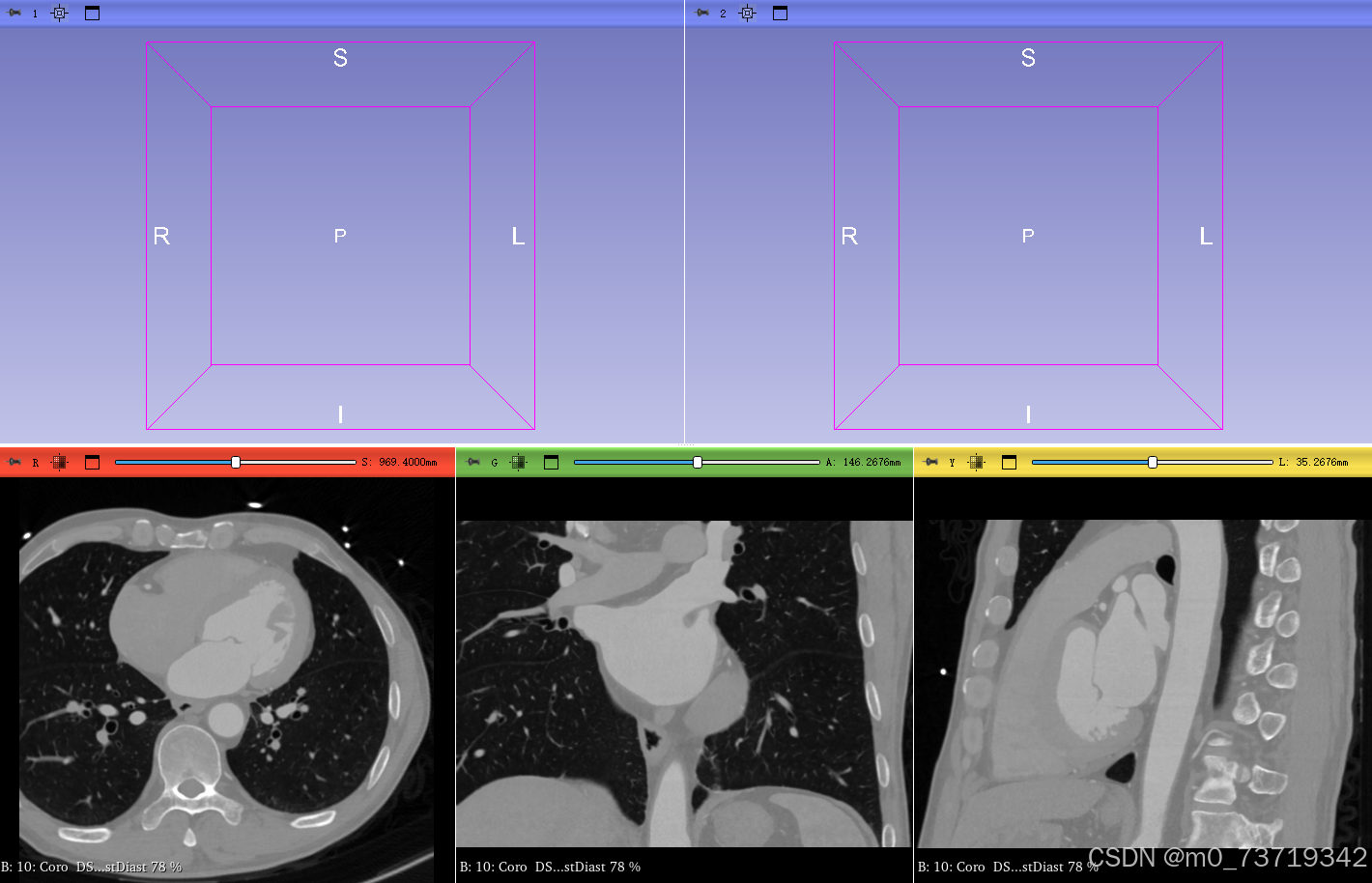

问题：无法显示五个视图

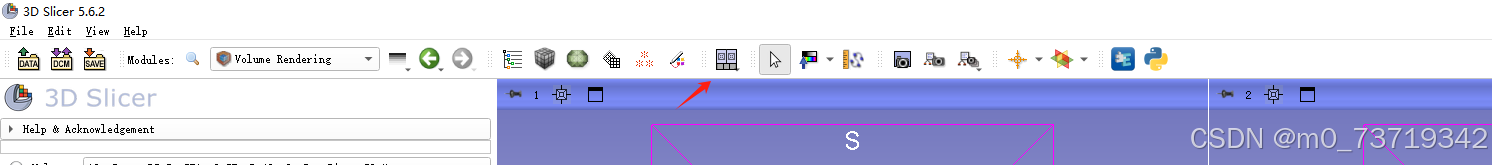

解决方法：点击如下按钮选择Dual 3D选项

2.重建三维图像

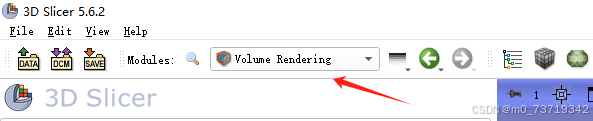

点击该按钮选择Volume Rendering

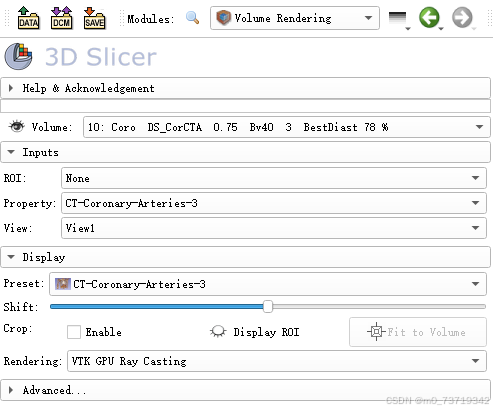

进行如下配置

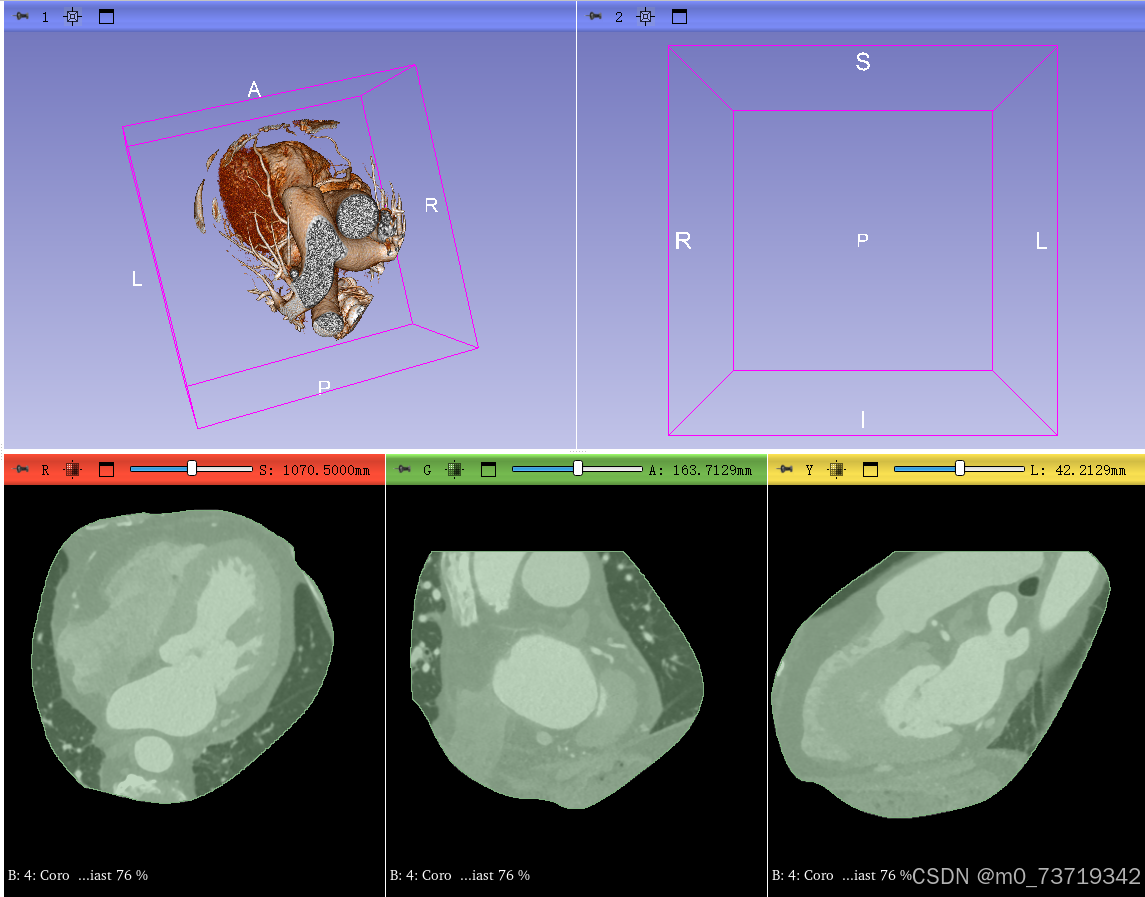

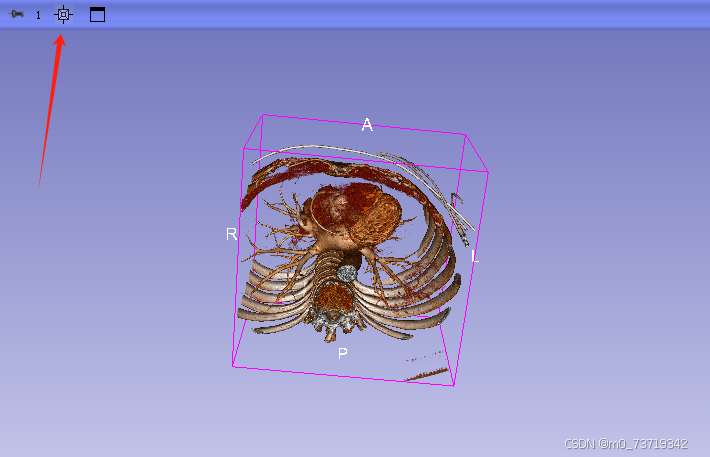

点击第一个视图显示按钮即可查看三维重建图像

补充：三维视图中如何全方位观看重建图像
鼠标左键拉动以中心轴转动三维图像
鼠标滚轮按住可左右平移图像（同样适用于二维视图）

3.在三维图像中分割出心脏区域

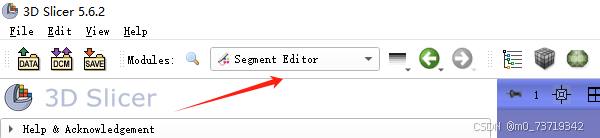

点击segment Editor

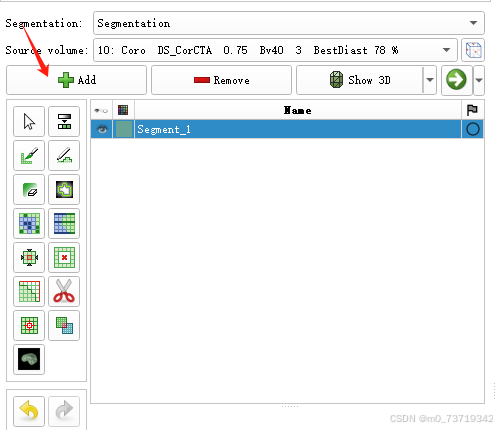

点击Add创建第一个标签

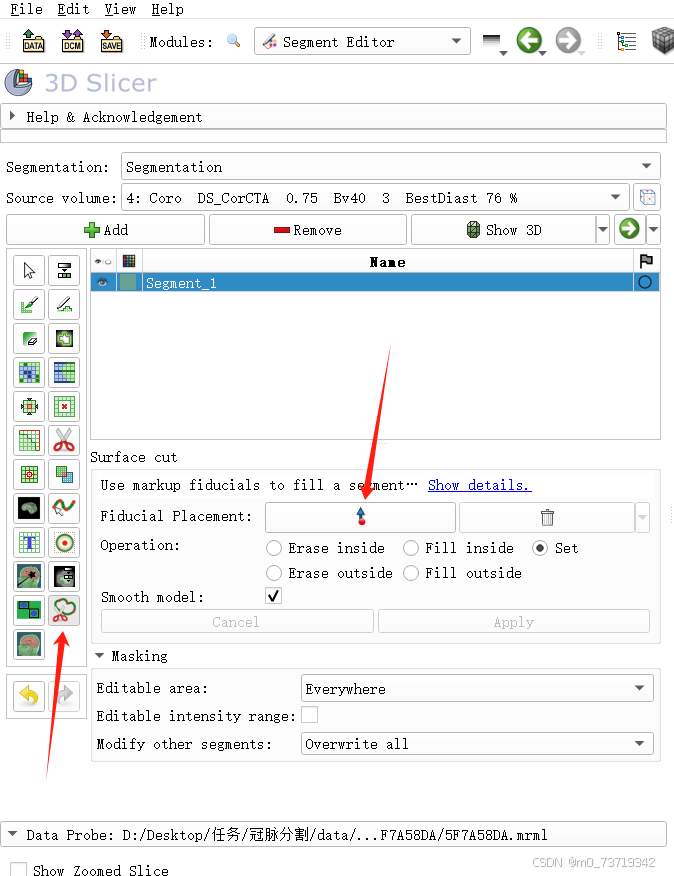

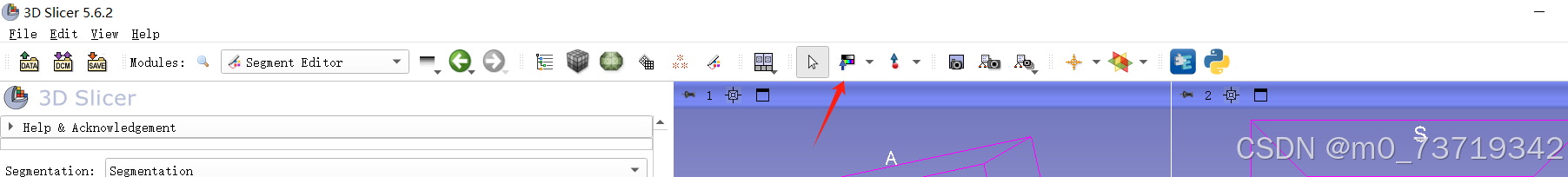

依次点击如下按钮

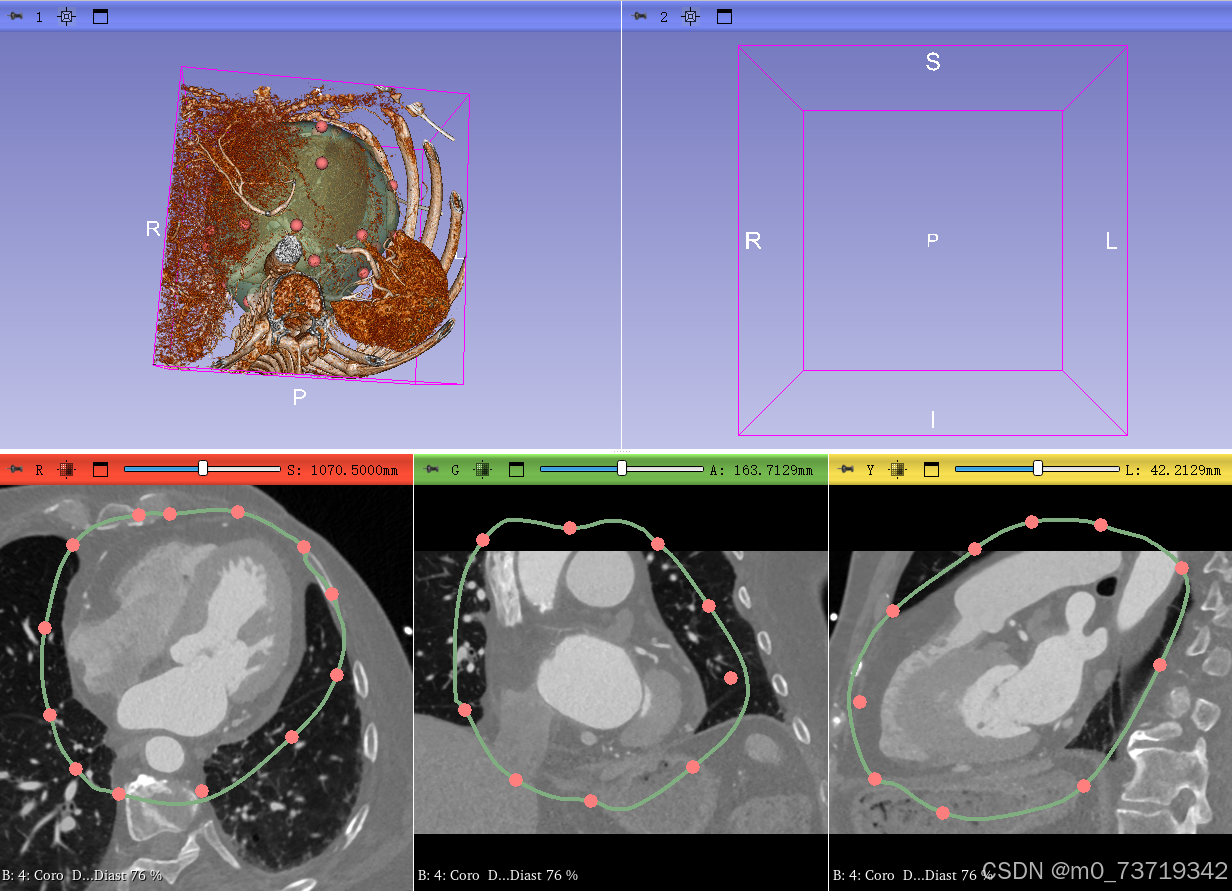

在三个视图中分别圈出心包的位置（注意多圈一些以免血管可能漏，鼠标右键退出圈点功能）如下图所示，可以在三维视图中对圈的范围进行调整

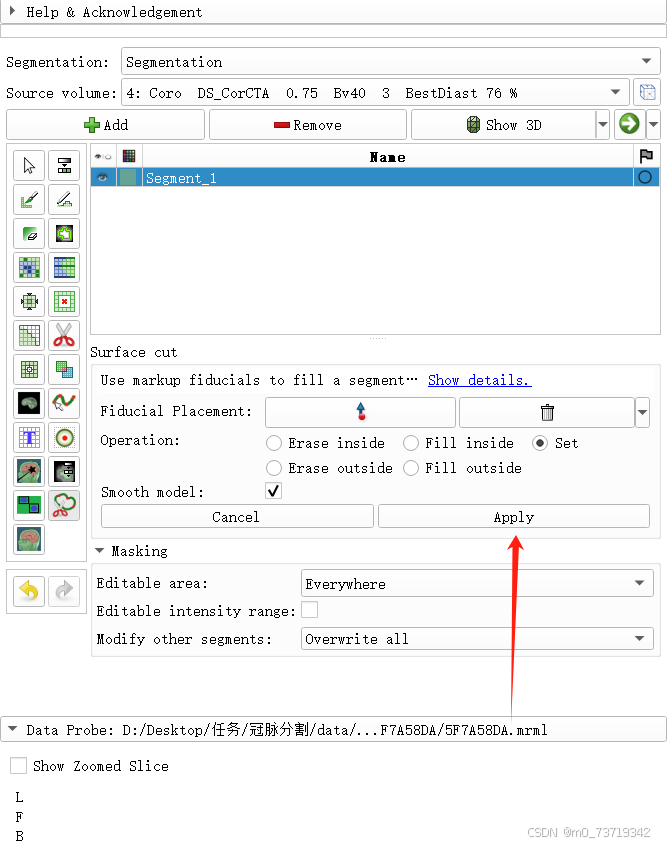

圈完后点击apply完成三维心包分割

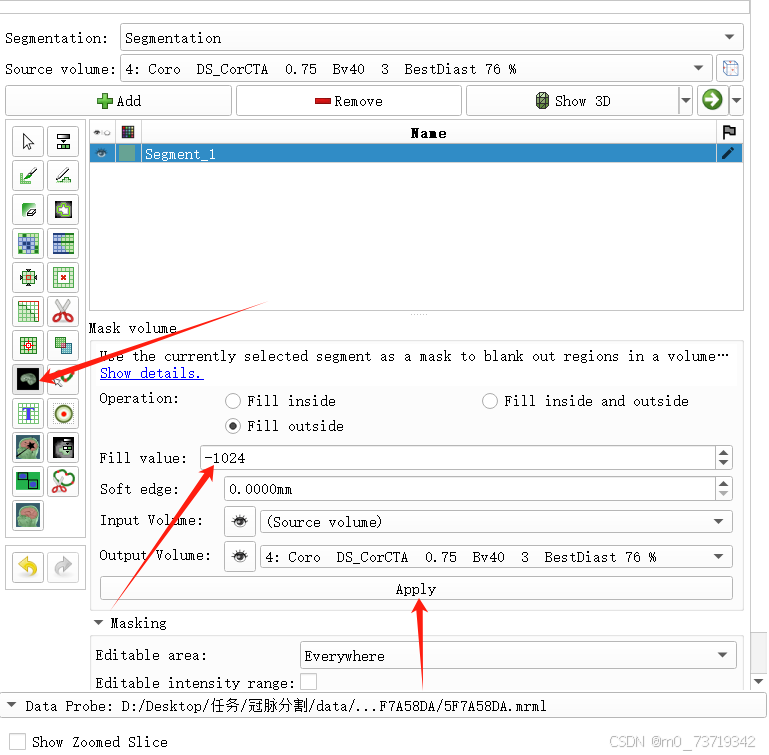

然后依次点击下图所示按钮


可见三维图像中分割完毕

4.阈值分割出完整冠脉区域

新建标注2


点击此按钮调整图像对比度（关闭标签1视图，鼠标左键上下滑动调整至合适对比度即可）

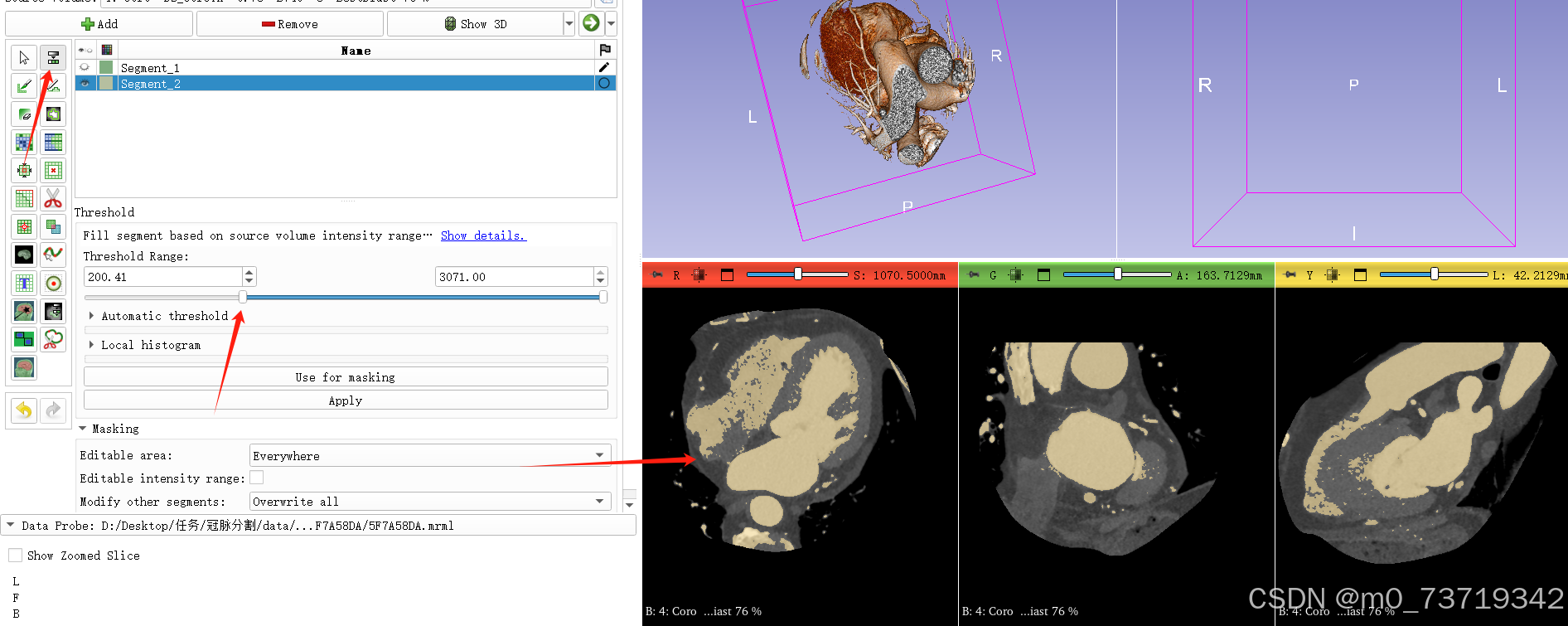

对相关区域进行阈值分割（调整范围至分割区域界限明显，噪点较少即可。该步骤可以在apply之后观看三维视图，阈值不合适可以再次调整至合适为止）


在三维视图中可观看如下

5.三维球刷标出冠脉位置

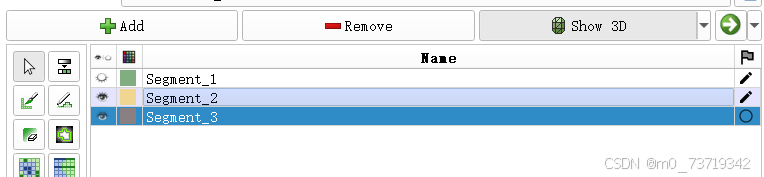

新建标注3

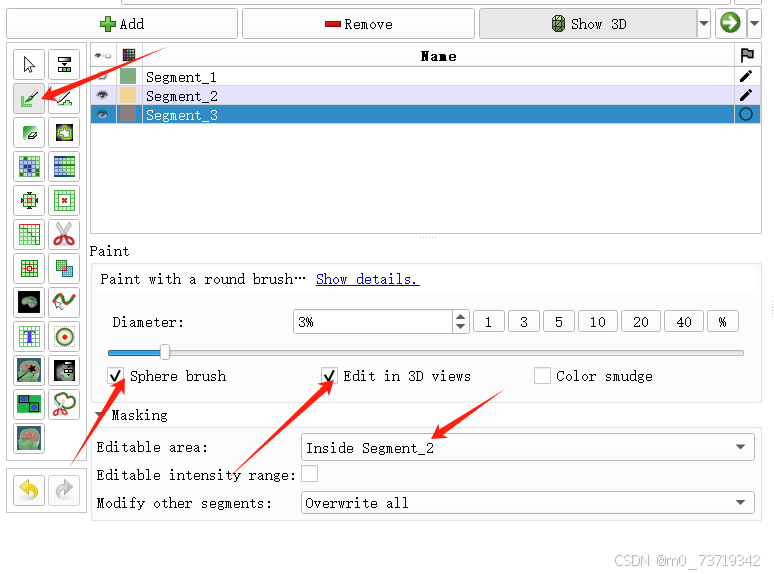

依次点击如下按钮

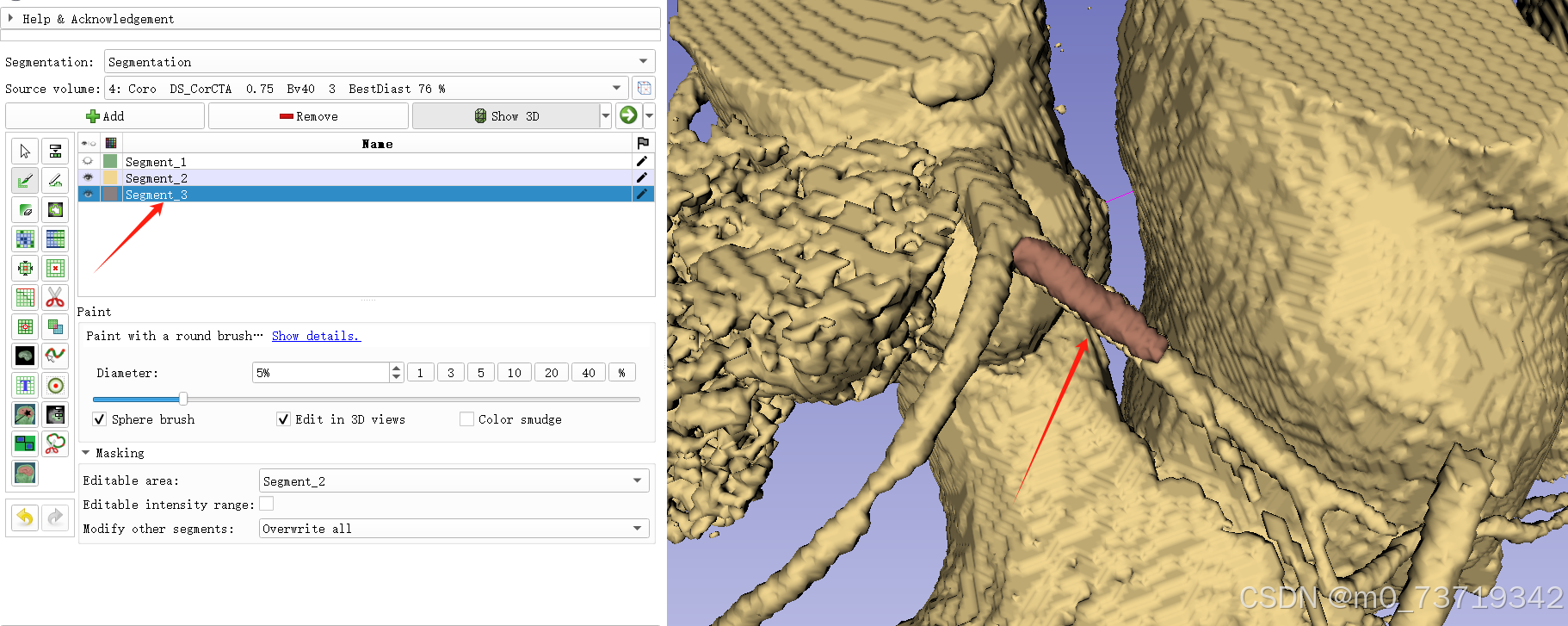

在三维视图中拖拉球刷对冠脉进行标注（shift+鼠标滚轮调整球刷大小）

问题：显卡问题使用三维球刷标注卡顿

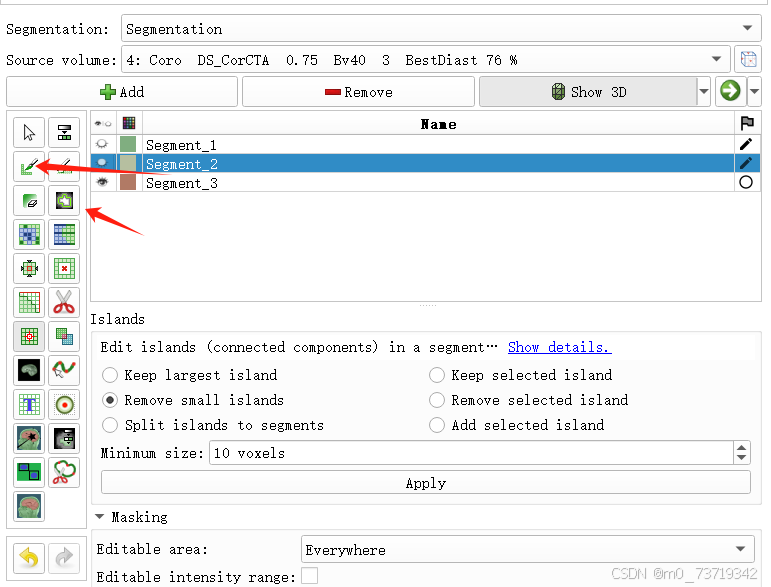

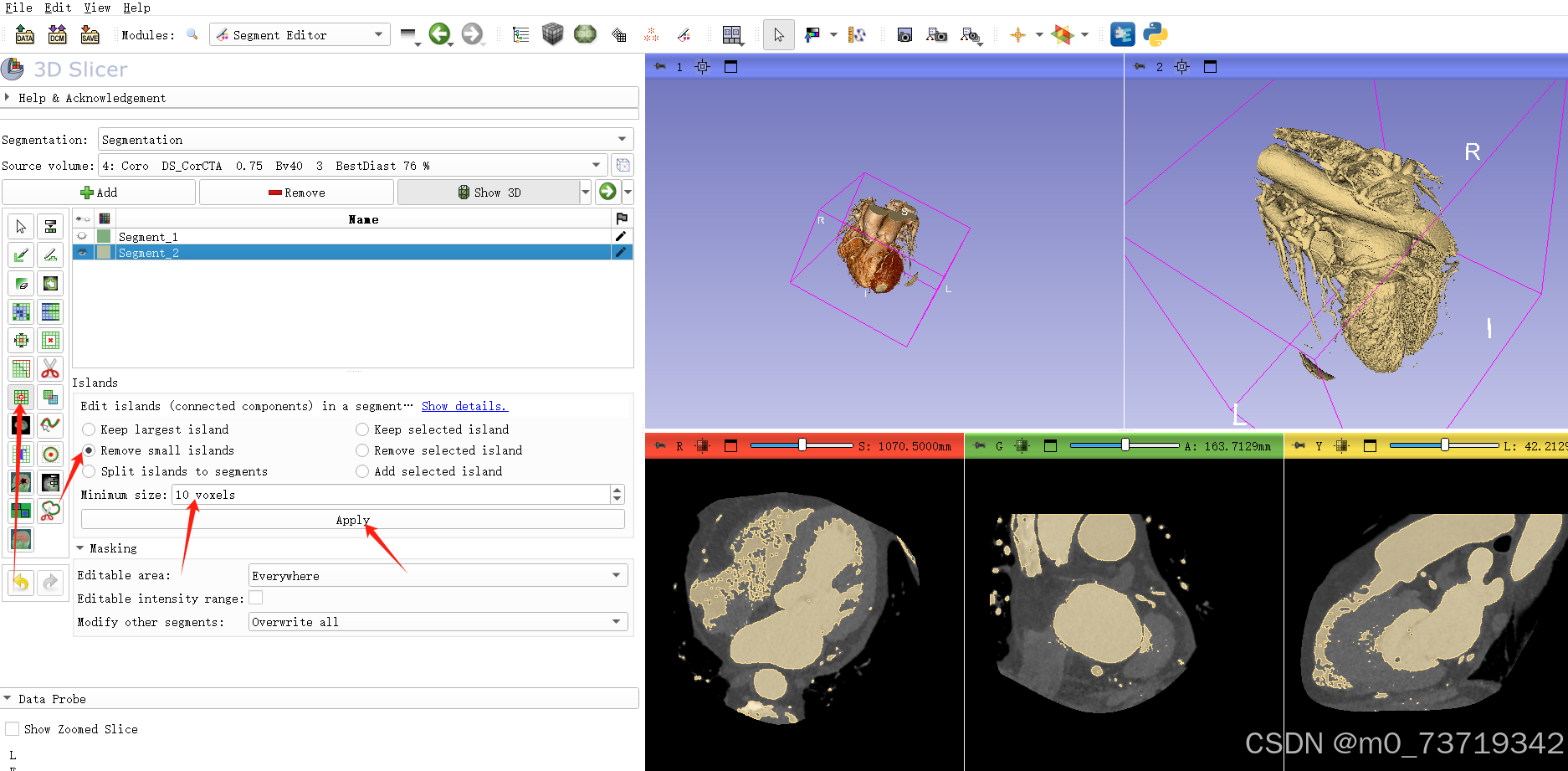

解决方法1：在标注之前先remove掉三维图像中的小噪点，显卡计算量减小，卡顿减轻

6.使用剪刀等工具裁剪细化标签3冠脉标注结果

点击剪刀对三维图像标签三直接进行裁剪
橡皮擦擦除

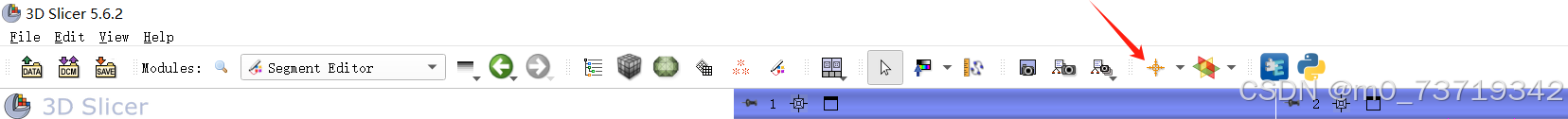

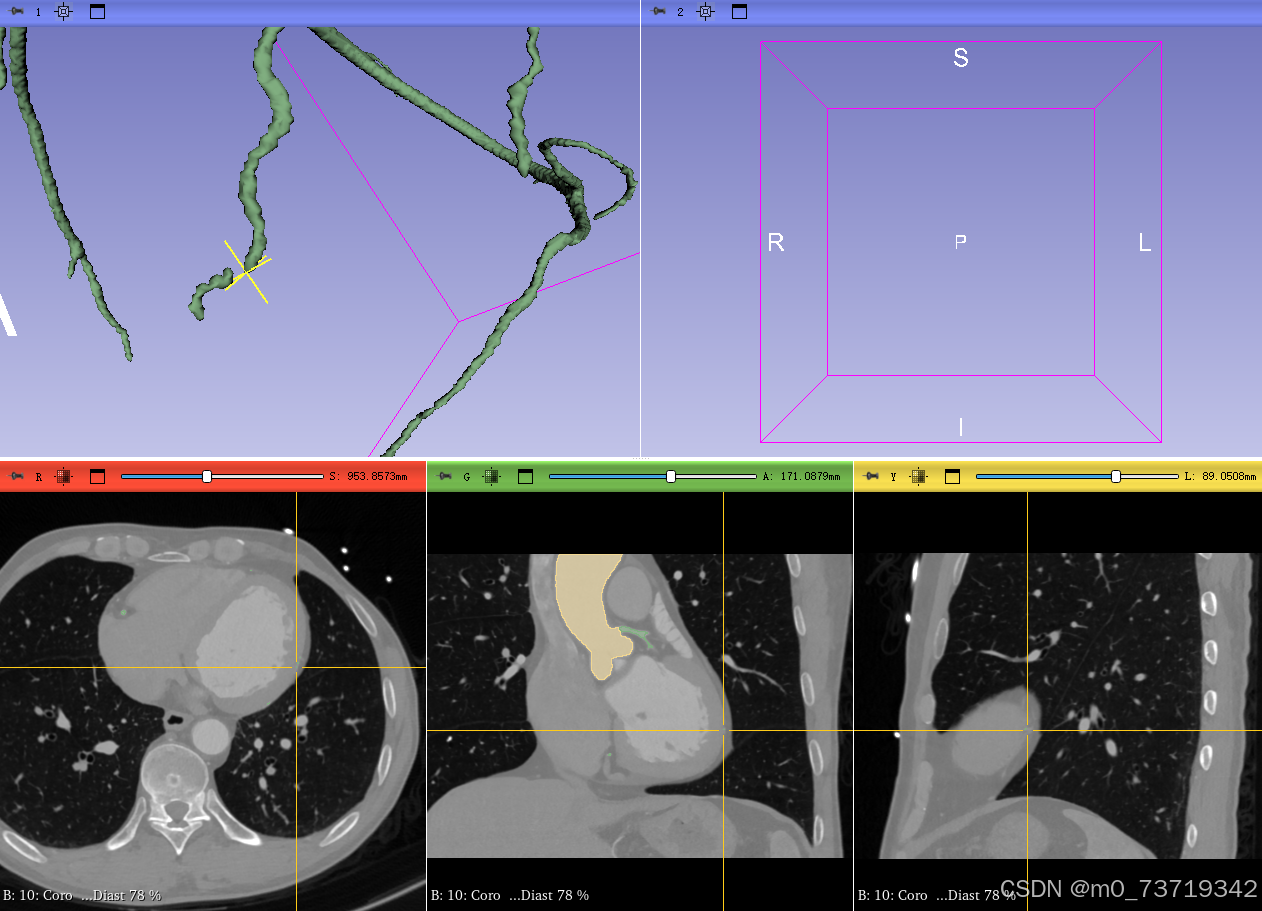

对于冠脉断点点击如下按钮在二维图像中进行定位


再使用笔，leveltracing对二维图像断点进行填补

2. 有标签图像冠脉分割+病变标注

准备工作：

病人dicom数据+.nrrd网络初步分割标签+医生诊断报告（看病变位置）

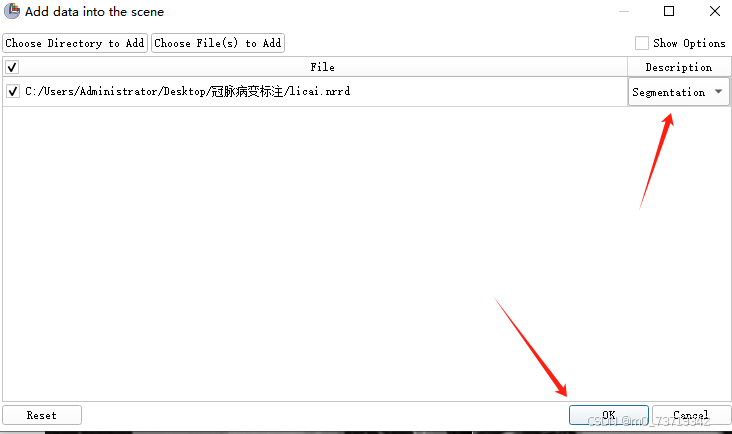

病人dicom数据导入同1，.nrrd数据导入如下

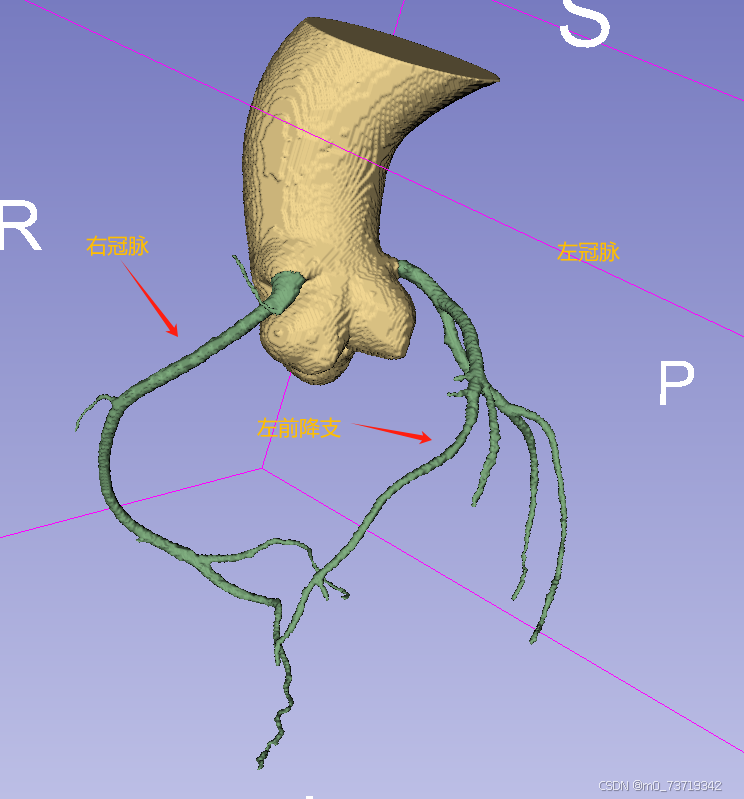

冠脉辨别如下

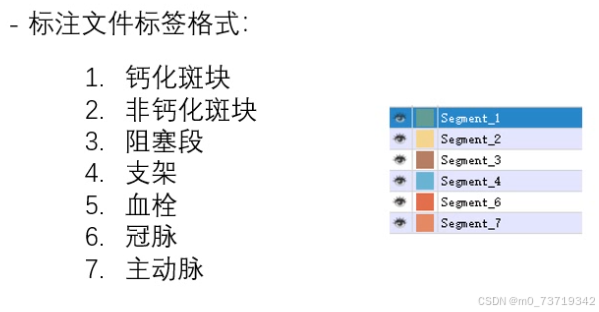

网络分割标签顺序（颜色无影响）

1.补全冠脉断裂以及漏标

通过三维图像观察冠脉断点，在二维图像中进行补全


在三个视图中滚动观察是否有从已标注冠脉分出去的漏标冠脉进行补全
滚动前


滚动后明显漏标

2.标注病变（主要为钙化斑块，非钙化斑块，支架）

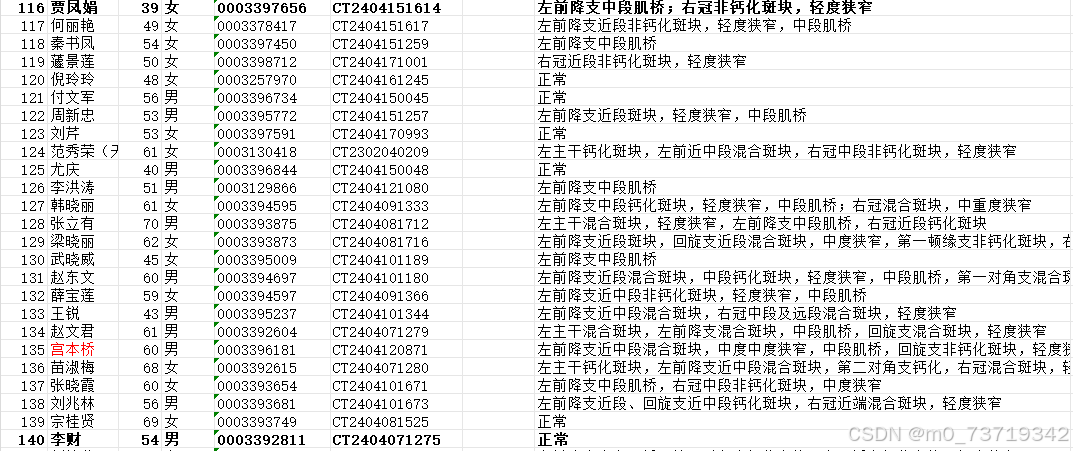

以诊断结果为标准标注


如何辨别钙化斑块，非钙化斑块？
方法一：二维图像观察

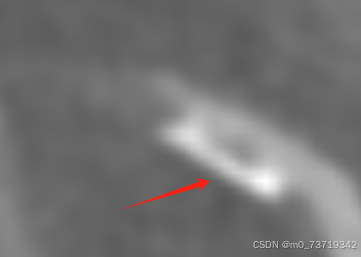

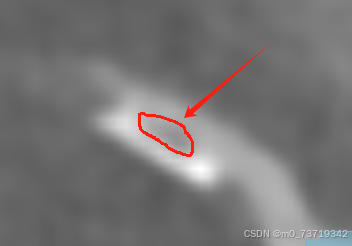

钙化板块特点：高亮（对比度高于血管）如图所示

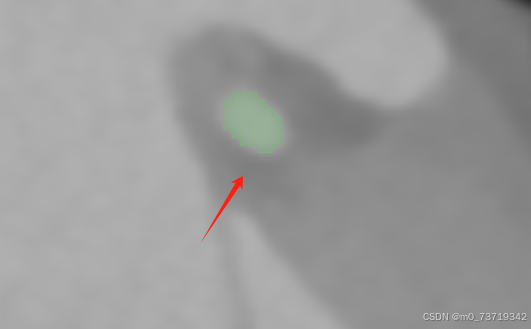

非钙化斑块特点：暗沉（对比度低于血管）如图所示


方法二：三维图像观察

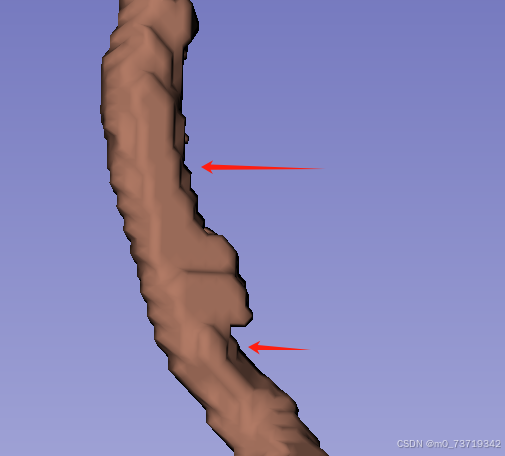

血管出现明显狭窄，被侵入

3.补全7个标签
