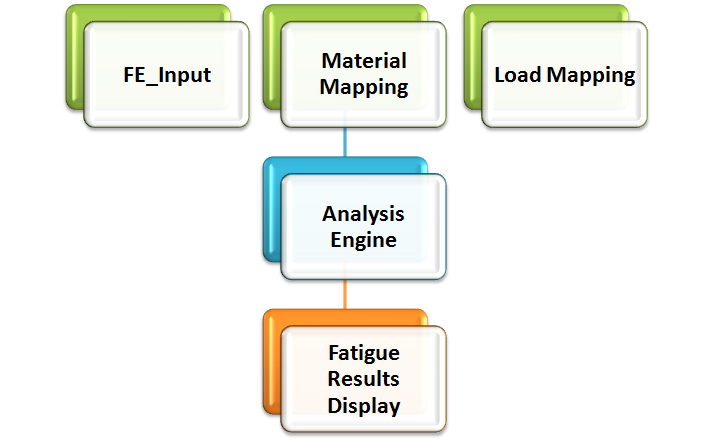

1、ANSYS nCodeDesignLife材料参数

(1)有限元输入

(2)材料参数

(3)疲劳载荷

(4)疲劳求解器求解

(5)结果后处理



安装并赋予材料

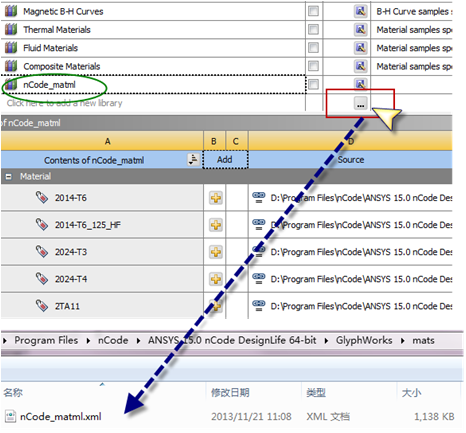

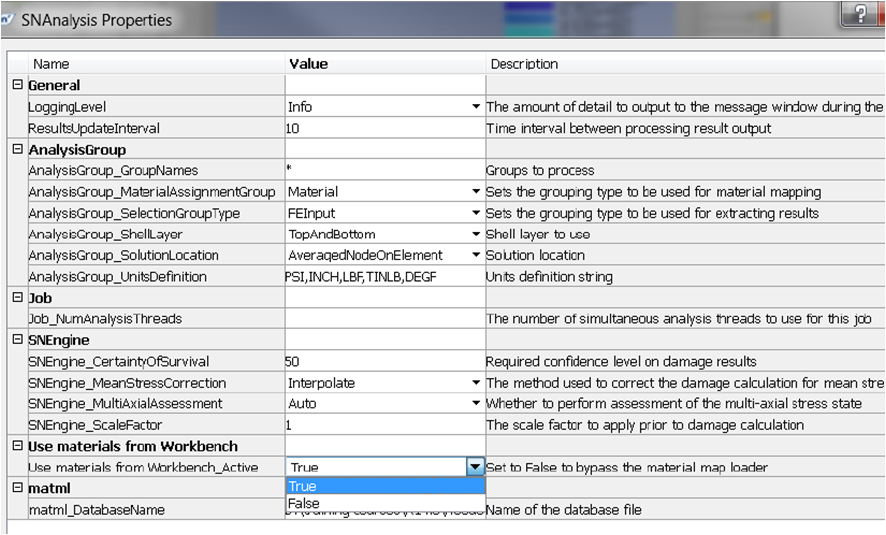

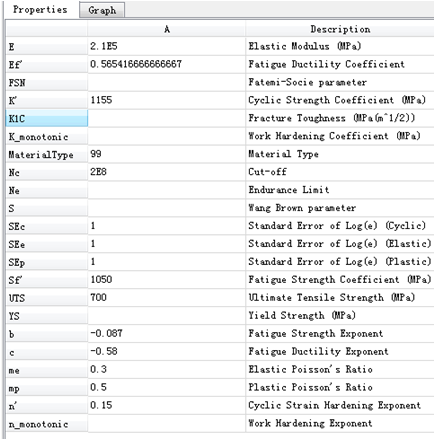

nCode拥有200多种材料，存储在nCode_matml.xml，已经整合到工程数据【Engineering Data】中，材料信息在求解过程中能够自动传递到nCode求解系统中。

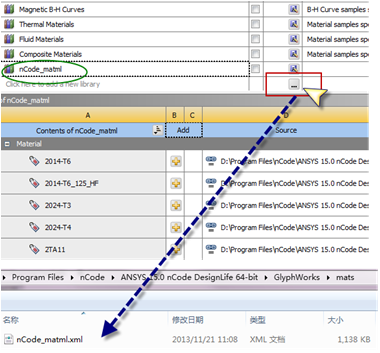

如图所示，nCode_matml.xml材料库需要独立引入，点选浏览至相关文件夹进行选择。

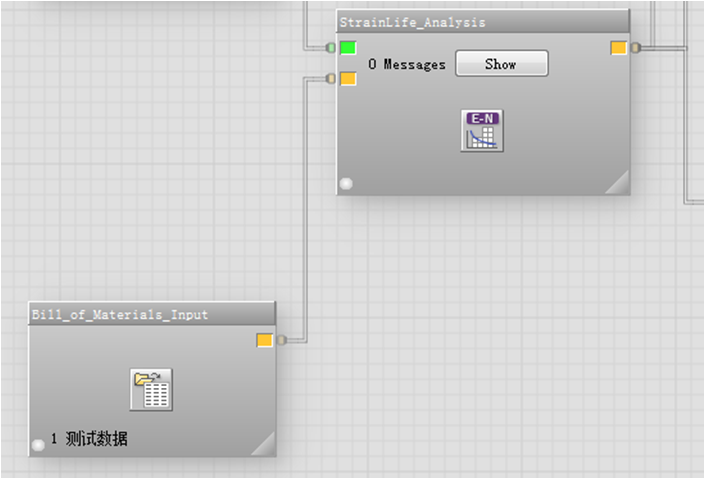

2、Bill_of_Materials_InputGlyph

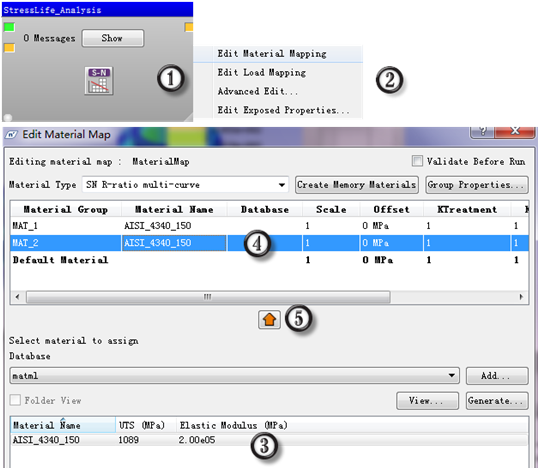

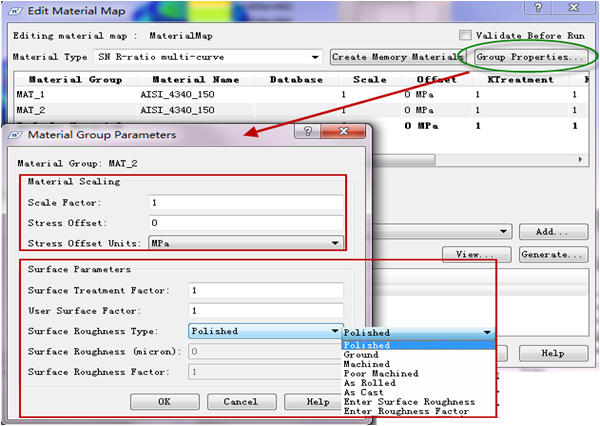

3、Material Mapping


4、比例因子和偏移

该选项允许用户在进行疲劳计算之前，操纵进行疲劳计算的载荷。例如通过设置偏移值可以方便的考虑模型的残余应力对疲劳寿命的影响。

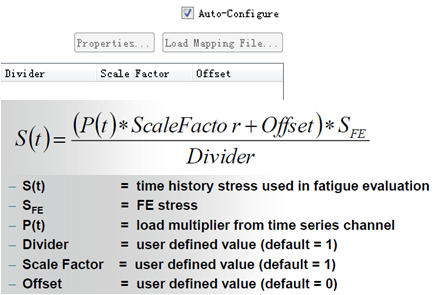

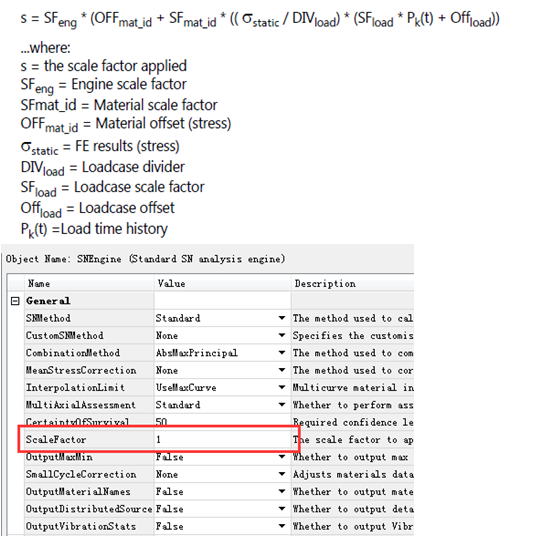

这两个参数不是材料属性参数，对材料参数没有影响，他们直接影响进行疲劳计算的载荷。(FE Stress x Scale Factor) + Offset = Stress（疲劳计算）


考虑在载荷中比例系数设置，则总体的比例系数公式




考虑在载荷中比例系数设置，则总体的比例系数公式

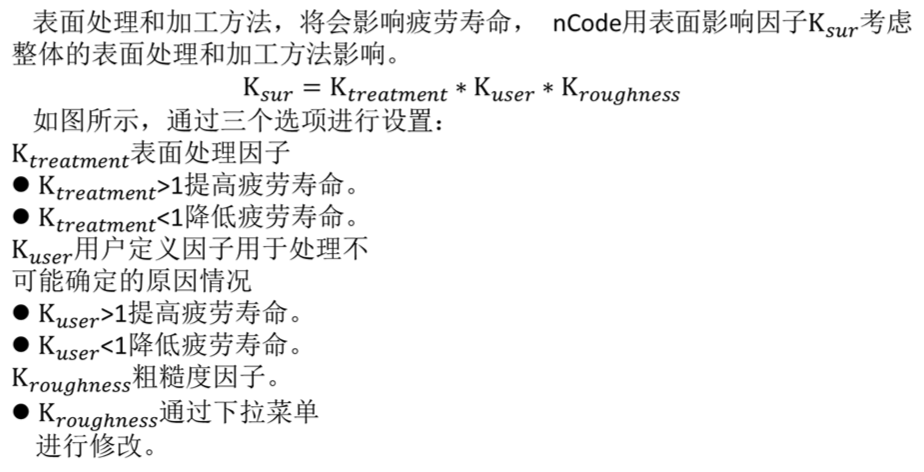

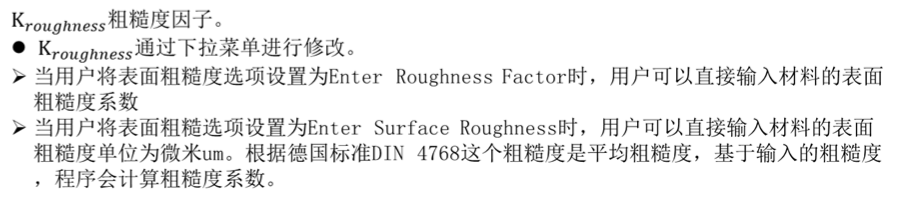

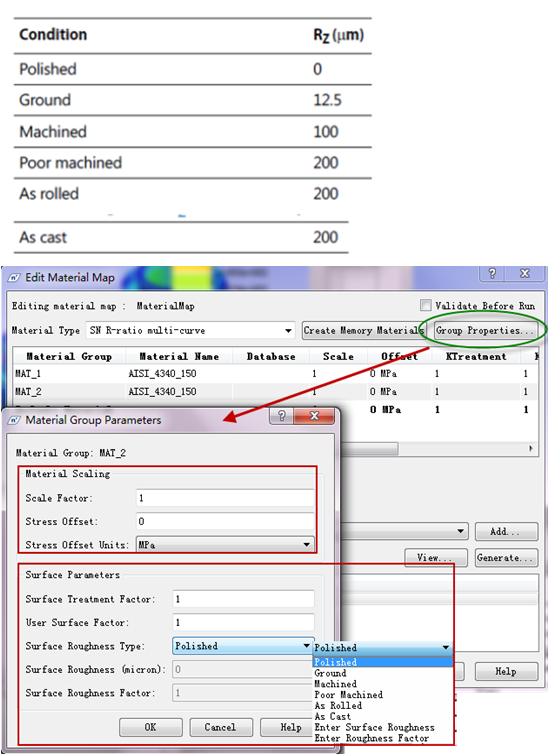

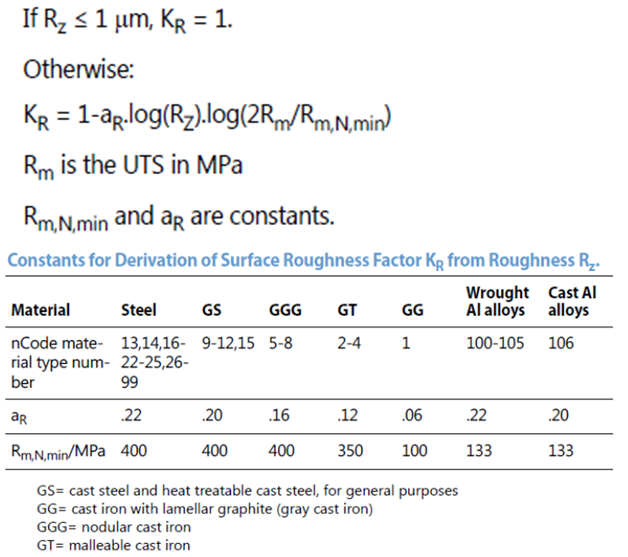

5、Surface Treatment

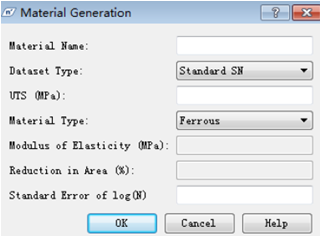

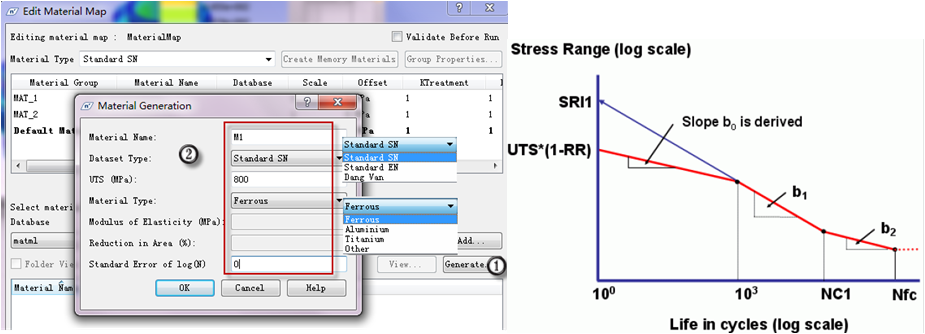

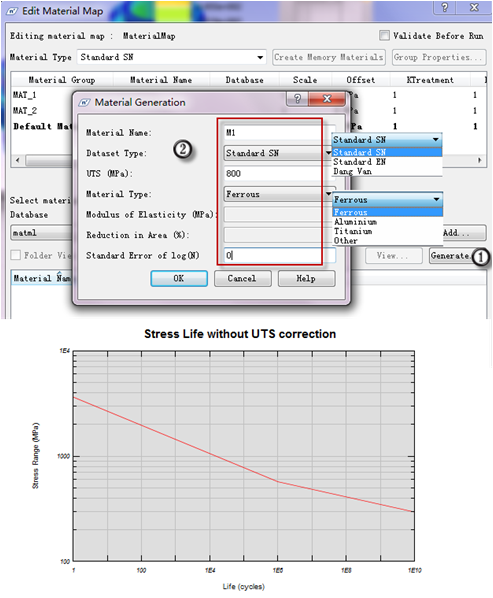

6、估计材料疲劳曲线方法

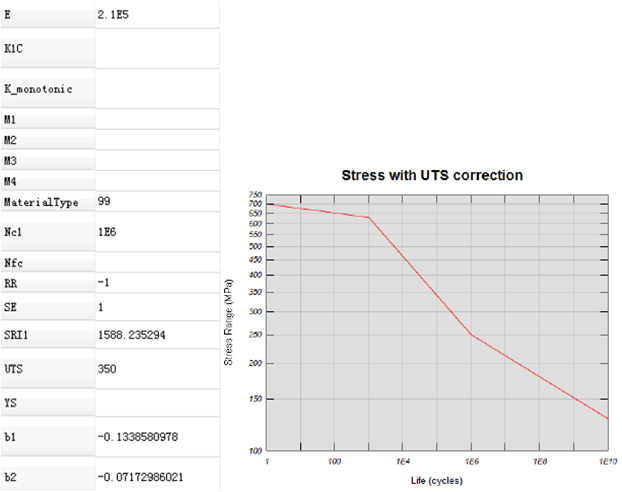

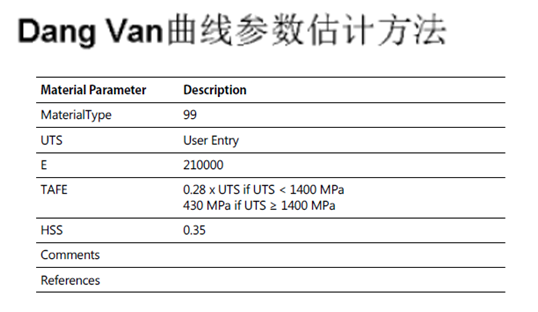

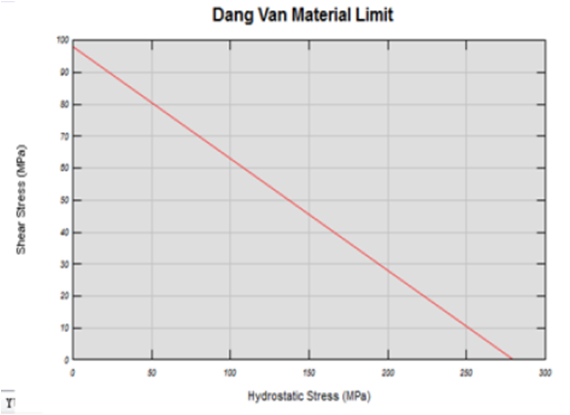

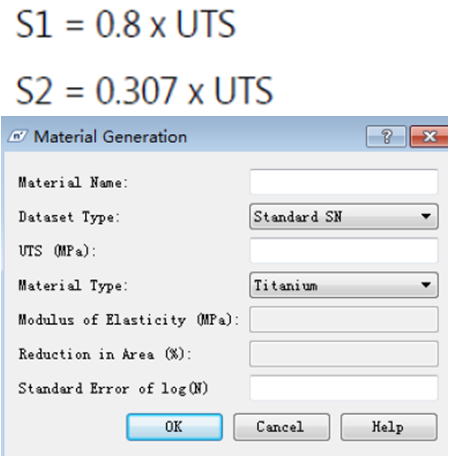

ANSYS nCodeDesignLife可以根据抗拉强度定义部分材料的SN、EN、DangVan曲线。

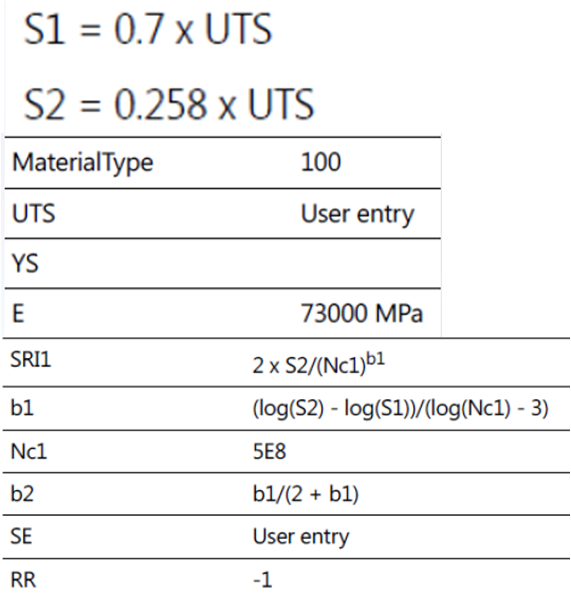

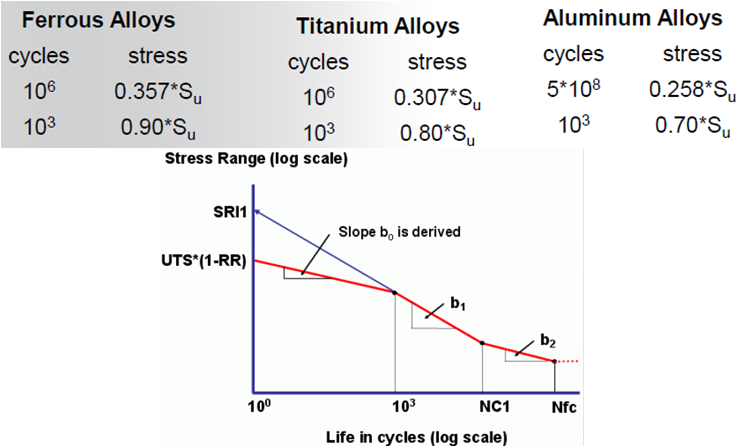

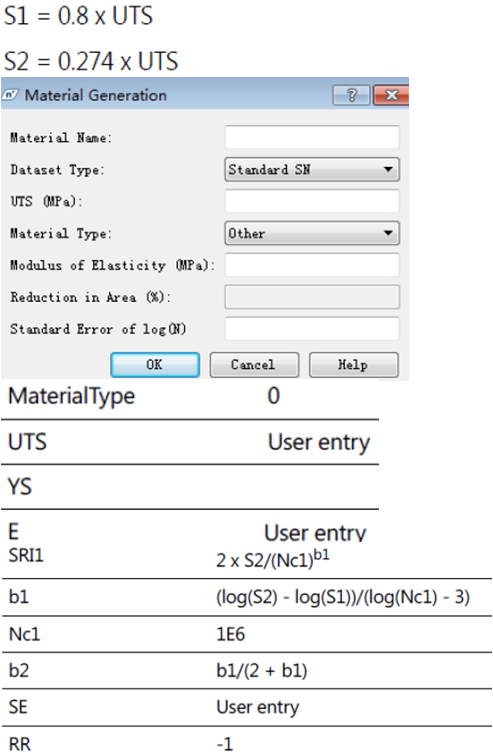

已知疲劳极限Sf和材料极限强度UTS,则S-N曲线可以使用下述方法做偏于保守的估计。

假设S-N曲线的关系为幂函数，即



已知疲劳极限Sf和材料极限强度UTS,则S-N曲线可以使用下述方法做偏于保守的估计。

假设S-N曲线的关系为幂函数，即



7、估计材料疲劳曲线方法

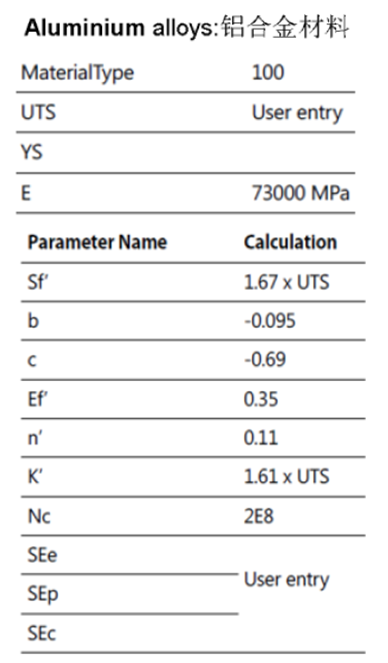

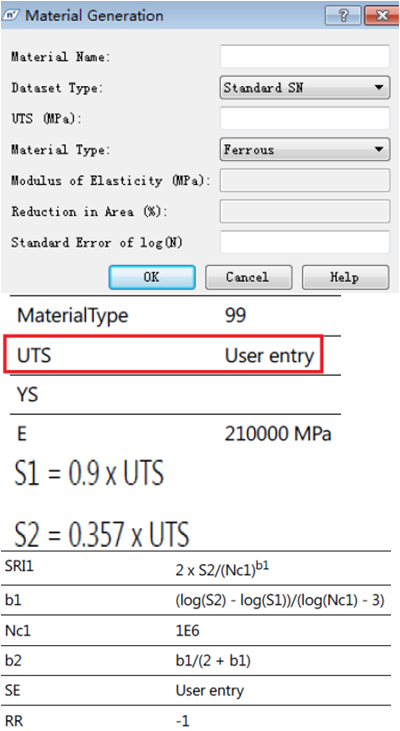

  • Ferrous-有色金属材料





  • Aluminum alloys-铝合金材料

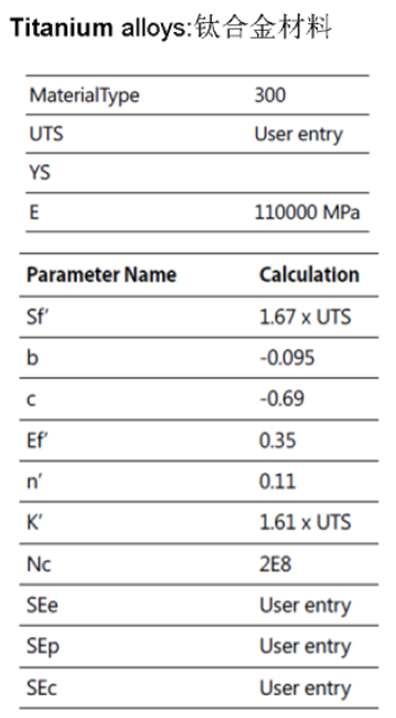

  • Titanium alloys-钛合金

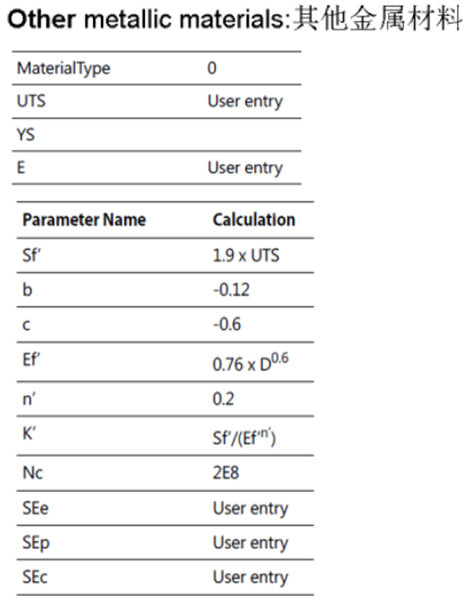

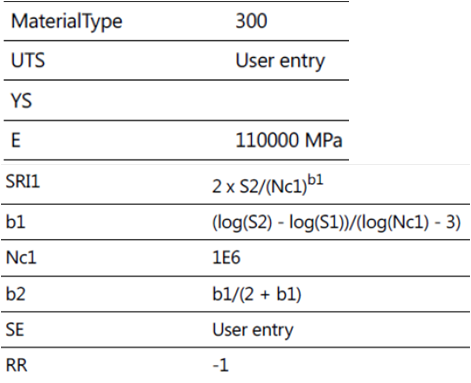

  • Other alloys-其他金属

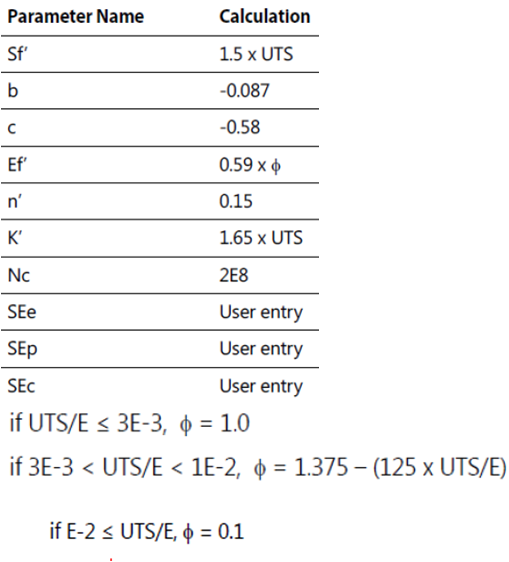

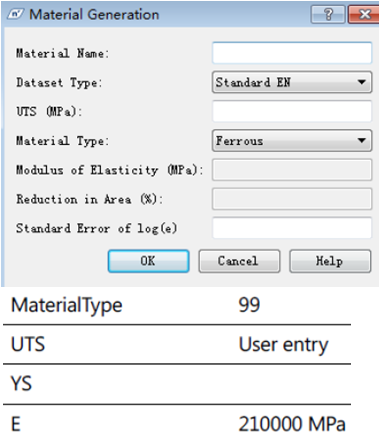

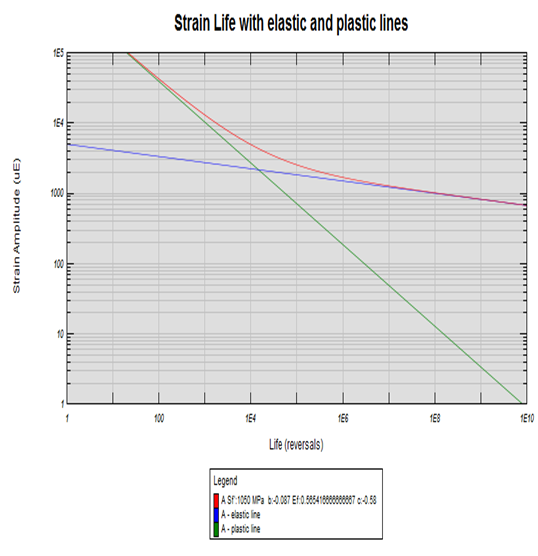

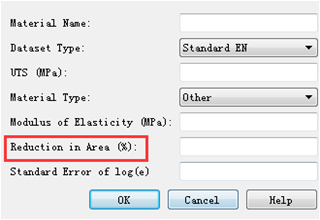

8、估计E-N材料疲劳曲线方法

  • Ferrous-有色金属
