集成二进制同步计数器
集成 4 位同步二进制加法计数器
74LS161 & 74LS163

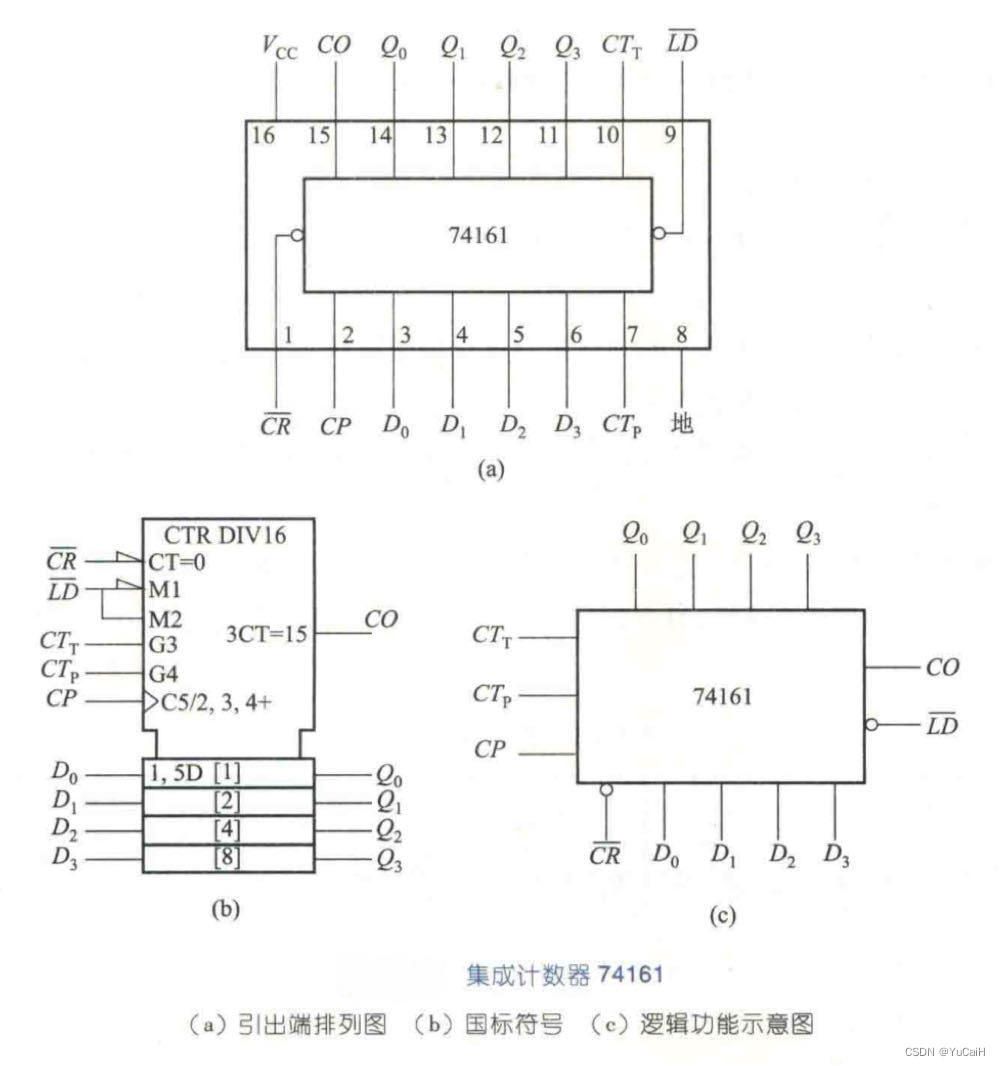

管脚图 & 逻辑图
以 74161 芯片为例
- C P T 、 C P P CP_T、CP_P CPT、CPP:计数器工作控制端,高电平有效
- C P CP CP:计数器脉冲输入端,上升沿触发
- C R ‾ \overline{CR} CR:清零端,低电平有效(161为异步清零,163为同步清零)
- D 0 D_0 D0~ D 3 D_3 D3:并行数据输入端,与 L D ‾ \overline{LD} LD 配合使用
- L D ‾ \overline{LD} LD :同步置数控制端,低电平有效
- C O CO CO:进位信号输出端
- Q 0 Q_0 Q0~ Q 3 Q_3 Q3:计数状态输出端

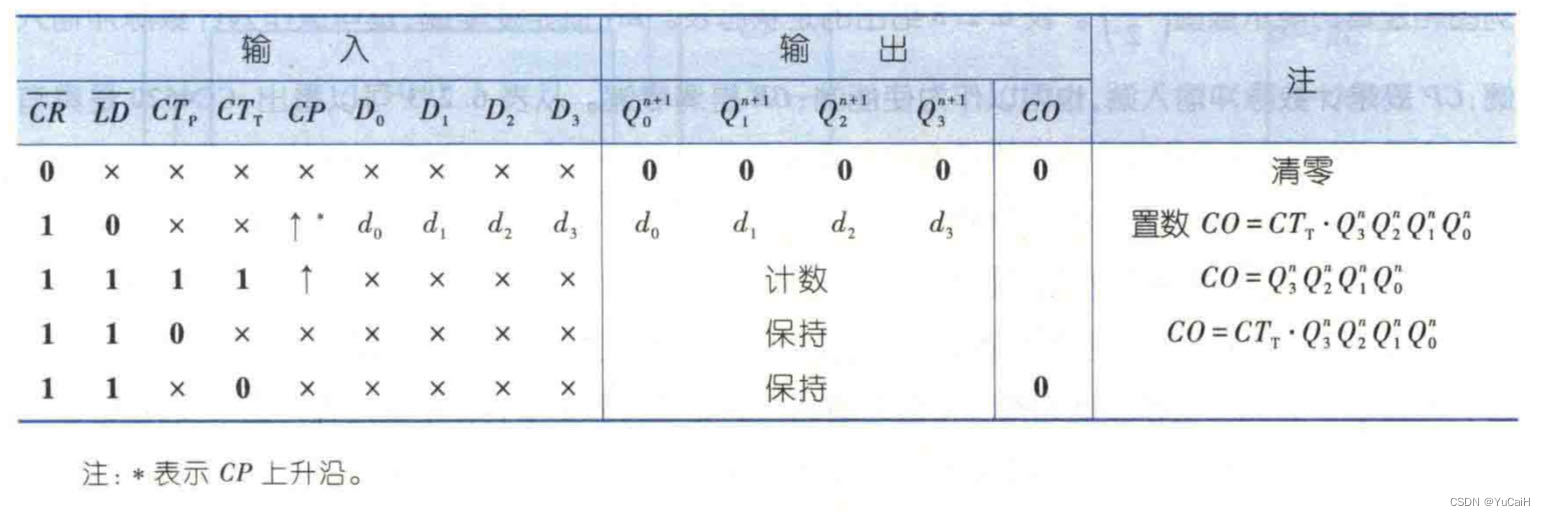

74161 功能表
- C R ‾ = 0 \overline{CR}=0 CR=0 时,不论有无 C P CP CP 和其他信号输入,计数器被 异步置0 , C R ‾ \overline{CR} CR 的优先级是最高的
- C R ‾ = 1 \overline{CR}=1 CR=1、 L D ‾ = 0 \overline{LD}=0 LD=0 时,在 C P CP CP 上升沿到来时,并行输入的数据 d 3 d_3 d3~ d 0 d_0 d0 被置入计数器,使 Q 3 n Q 2 n Q 1 n Q 0 n = d 3 d 2 d 1 d 0 Q^n_3Q^n_2Q^n_1Q^n_0=d_3d_2d_1d_0 Q3nQ2nQ1nQ0n=d3d2d1d0 (同步置数)
- C R ‾ = L D ‾ = C T T = C T P = 1 \overline{CR}=\overline{LD}=CT_T=CT_P=1 CR=LD=CTT=CTP=1 时,在计数脉冲的上升沿进行 4 位二进制加法计数, C O CO CO 在计数至“1111”时出高电平,在生产进位时输出下降沿
- C R ‾ = L D ‾ = 1 \overline{CR}=\overline{LD}=1 CR=LD=1 且 C T T CT_T CTT 和 C T P CT_P CTP 中有 0 时,状态保持不变
➡️ 主要功能
- 异步置 0 功能( C R ‾ \overline{CR} CR 低电平有效)
- 同步置数功能( L D ‾ \overline{LD} LD 低电平有效)
- 计数功能( C R ‾ = L D ‾ = C T T = C T P = 1 \overline{CR}=\overline{LD}=CT_T=CT_P=1 CR=LD=CTT=CTP=1 )
- 保持功能( C R ‾ = L D ‾ = 1 \overline{CR}=\overline{LD}=1 CR=LD=1 且 C T T CT_T CTT 和 C T P CT_P CTP 中有 0 )

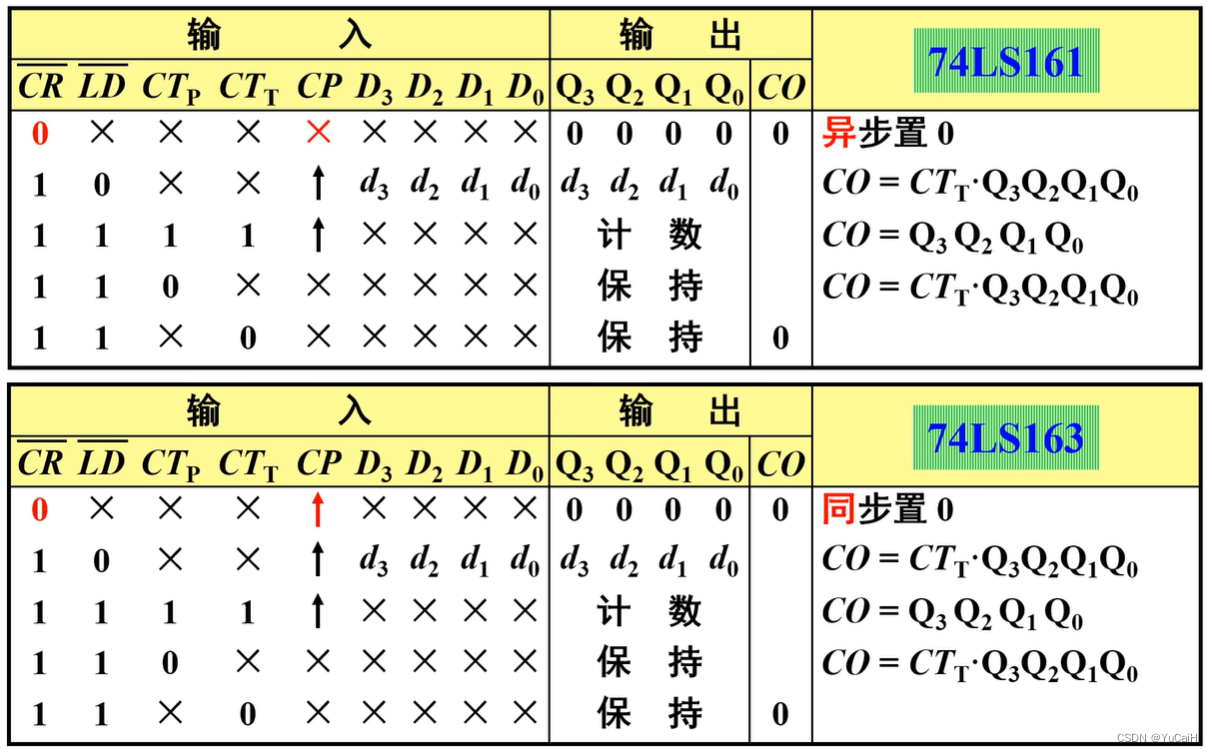

74161 & 74163 功能比较
集成 4 位同步二进制可逆计数器(单时钟)
74LS191(单时钟)

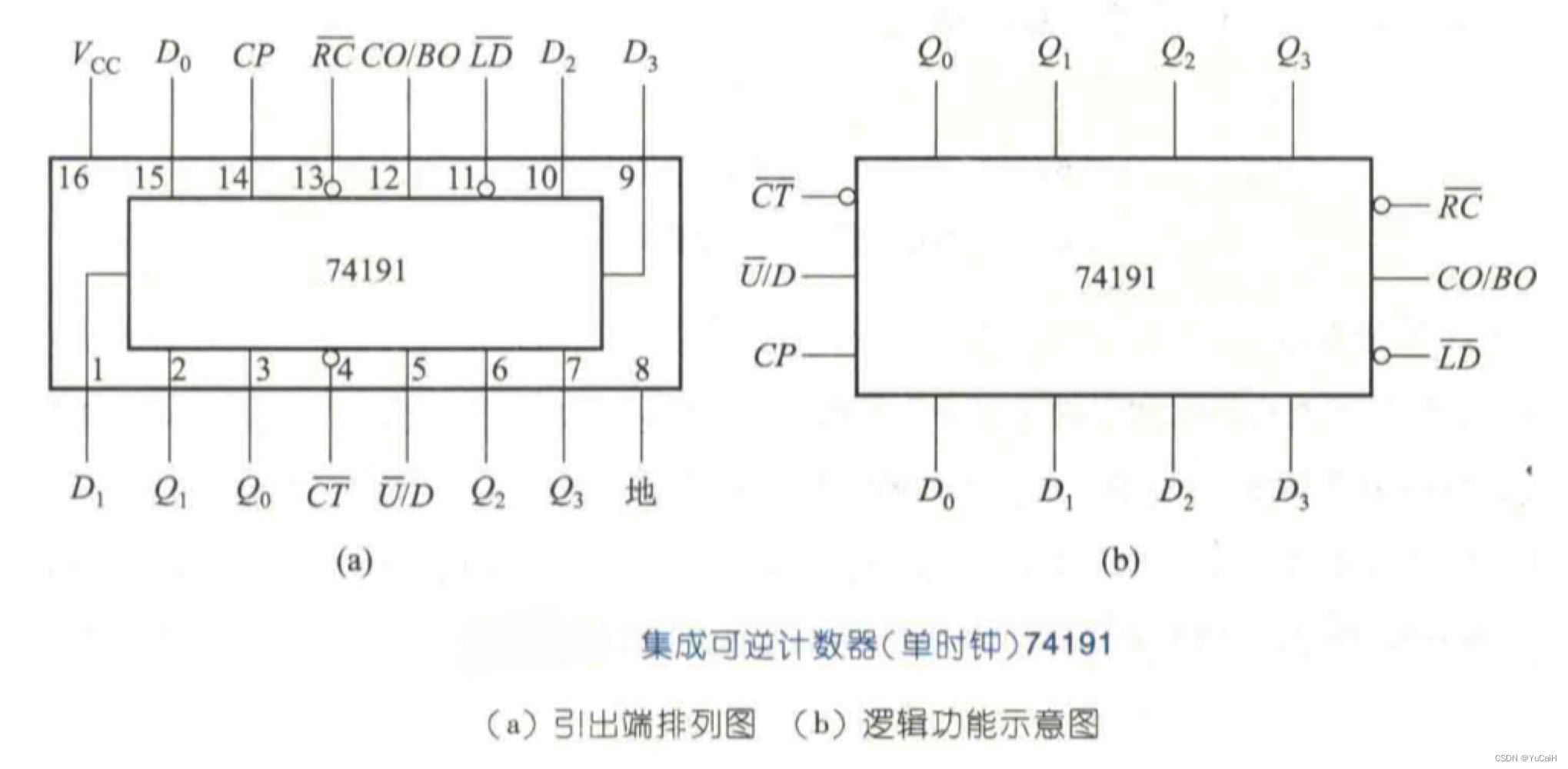

管脚图 & 逻辑图
- C T ‾ \overline{CT} CT:计数器控制端,低电平有效
- U ‾ / D \overline{U}/D U/D:加/减(Up/Down)计数控制端
- D 0 D_0 D0~ D 3 D_3 D3:并行数据输入端
- L D ‾ \overline{LD} LD :异步置数控制端,低电平有效
- C O / B O CO/BO CO/BO:进位/借位信号输出端
- R C ‾ \overline{RC} RC:级间串行输出端
- Q 0 Q_0 Q0~ Q 3 Q_3 Q3:计数状态输出端
74191 功能表
- L D ‾ = 0 \overline{LD}=0 LD=0 时,不论有无 C P CP CP 和其他信号输入,并行输入的数据 d 3 d_3 d3~ d 0 d_0 d0 被置入计数器相应的触发器中(异步置数)
- L D ‾ = 1 、 C T ‾ = 0 \overline{LD}=1、\overline{CT}=0 LD=1、CT=0 且 U ‾ / D = 0 \overline{U}/D=0 U/D=0 时,在 C P CP CP 上升沿作用下,进行二进制加法计数
- L D ‾ = 1 、 C T ‾ = 0 \overline{LD}=1、\overline{CT}=0 LD=1、CT=0 且 U ‾ / D = 1 \overline{U}/D=1 U/D=1 时,在 C P CP CP 上升沿作用下,进行二进制减法计数
- C T ‾ = L D ‾ = 1 \overline{CT}=\overline{LD}=1 CT=LD=1 时,计数器的状态保持不变
- R C ‾ \overline{RC} RC 的作用:当多个可逆计数器级联时使用( R C ‾ = C P ‾ ⋅ C O / B O ⋅ C T ‾ \overline{RC}=\overline{\overline{CP}·CO/BO·CT} RC=CP⋅CO/BO⋅CT)
➡️ 主要功能
- 异步置数功能( L D ‾ \overline{LD} LD 低电平有效)
- 加计数功能( L D ‾ = 1 、 C T ‾ = 0 \overline{LD}=1、\overline{CT}=0 LD=1、CT=0 且 U ‾ / D = 0 \overline{U}/D=0 U/D=0 )
- 减计数功能( L D ‾ = 1 、 C T ‾ = 0 \overline{LD}=1、\overline{CT}=0 LD=1、CT=0 且 U ‾ / D = 1 \overline{U}/D=1 U/D=1 )
- 保持功能( C T ‾ = L D ‾ = 1 \overline{CT}=\overline{LD}=1 CT=LD=1 )
集成 4 位同步二进制可逆计数器(双时钟)

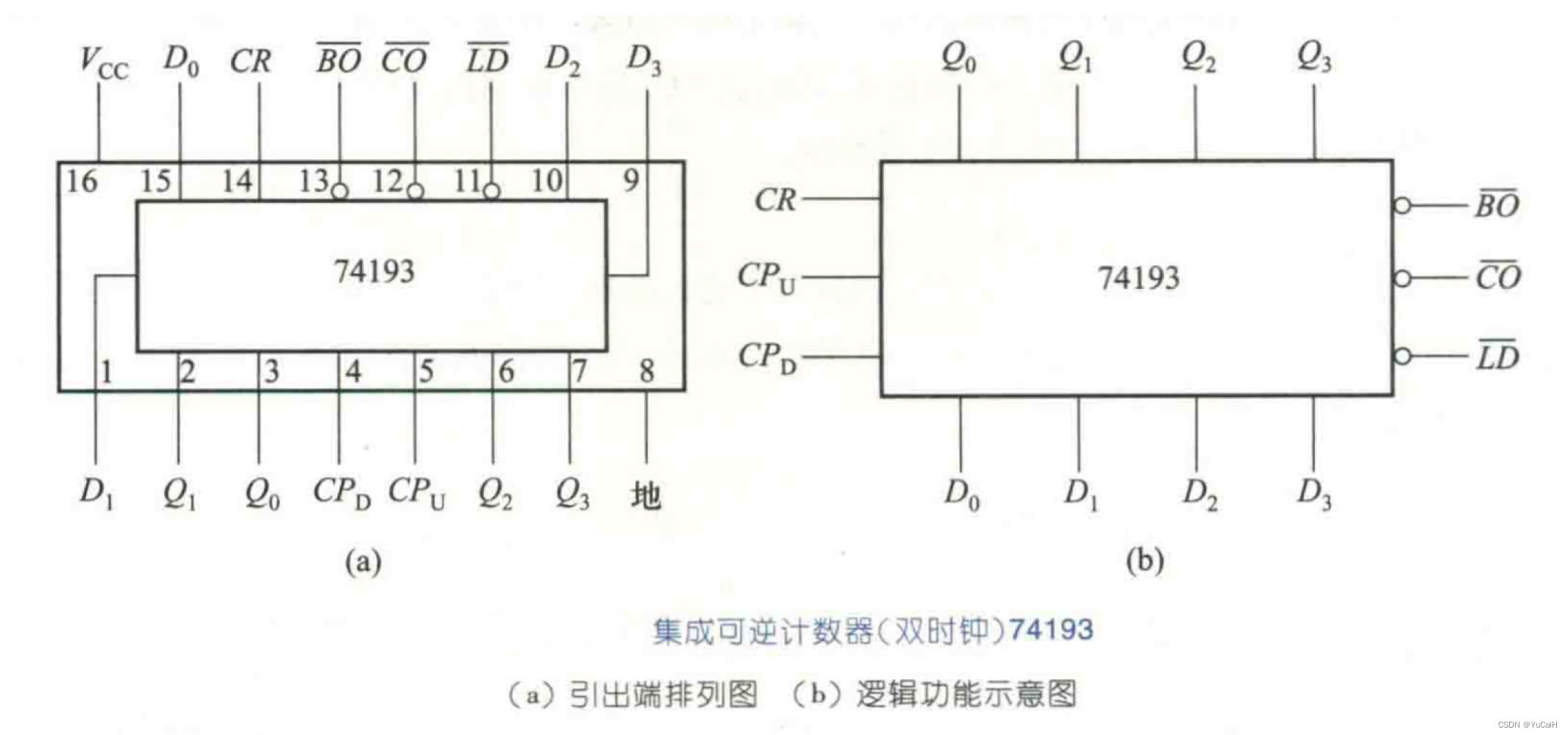

74LS193(双时钟)
- C R CR CR:异步清零端,高电平有效
- C P U CP_U CPU:加法计数脉冲输入端
- C P D CP_D CPD:减法计数脉冲输入端
- D 0 D_0 D0~ D 3 D_3 D3:并行数据输入端
- L D ‾ \overline{LD} LD :异步置数控制端,低电平有效
- C O ‾ \overline{CO} CO :进位信号输出端
- B O ‾ \overline{BO} BO :借位信号输出端
- Q 0 Q_0 Q0~ Q 3 Q_3 Q3:计数状态输出端

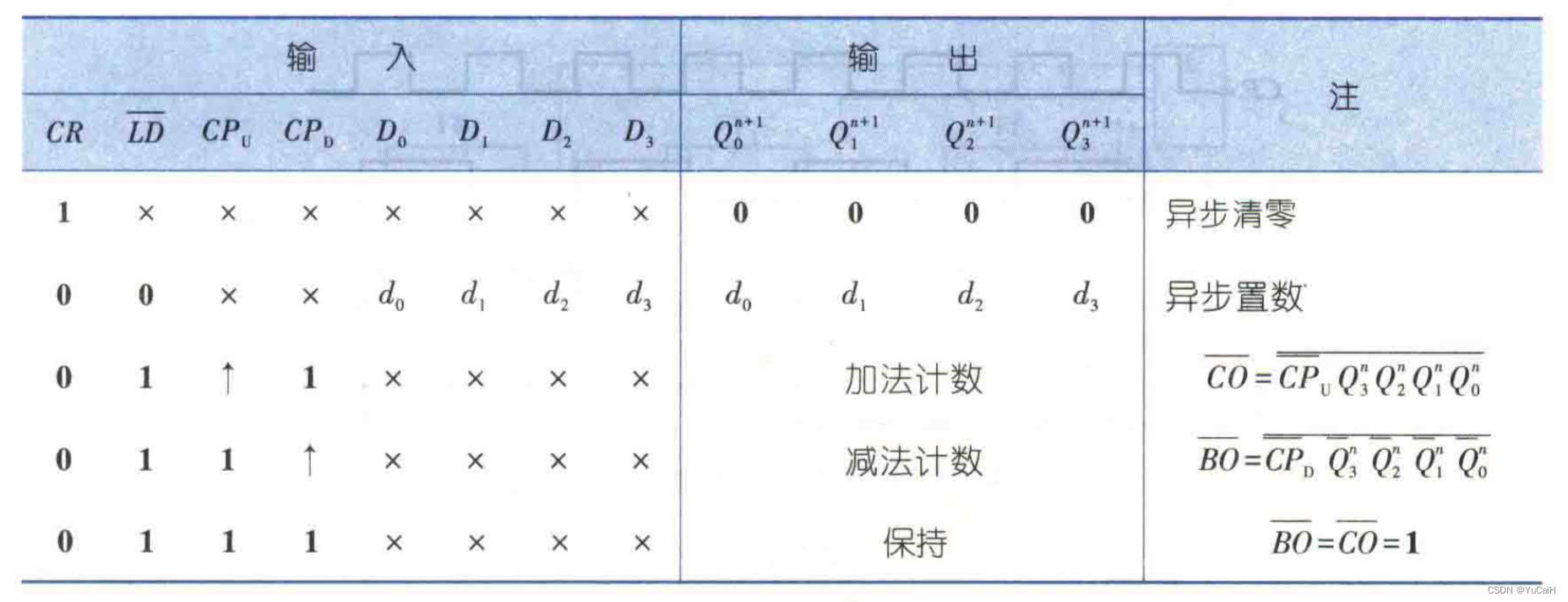

74193 功能表
- C R = 1 CR=1 CR=1 时,不论有无 C P CP CP 和其他信号输入,计数器被 异步置0 , C R CR CR 的优先级是最高的
- C R = 0 CR=0 CR=0、 L D ‾ = 0 \overline{LD}=0 LD=0 时,并行输入的数据 d 3 d_3 d3~ d 0 d_0 d0 被异步置入计数器,使 Q 3 n Q 2 n Q 1 n Q 0 n = d 3 d 2 d 1 d 0 Q^n_3Q^n_2Q^n_1Q^n_0=d_3d_2d_1d_0 Q3nQ2nQ1nQ0n=d3d2d1d0
- C R = 0 CR=0 CR=0、 L D ‾ = 1 \overline{LD}=1 LD=1 且 C P D = 1 CP_D=1 CPD=1 时,在 C P U CP_U CPU 上升沿作用下,进行二进制加法计数
- C R = 0 CR=0 CR=0、 L D ‾ = 1 \overline{LD}=1 LD=1 且 C P U = 1 CP_U=1 CPU=1 时,在 C P D CP_D CPD 上升沿作用下,进行二进制减法计数
- C R = 0 CR=0 CR=0、 L D ‾ = 1 \overline{LD}=1 LD=1 且 C P U = C P D = 1 CP_U=CP_D=1 CPU=CPD=1 时,计数器的状态保持不变
【数字电子基础 专栏的文章 均有参考 《数字电子技术/数字逻辑电路》 课程视频】
