51单片机———LED点阵屏显示图形&动画

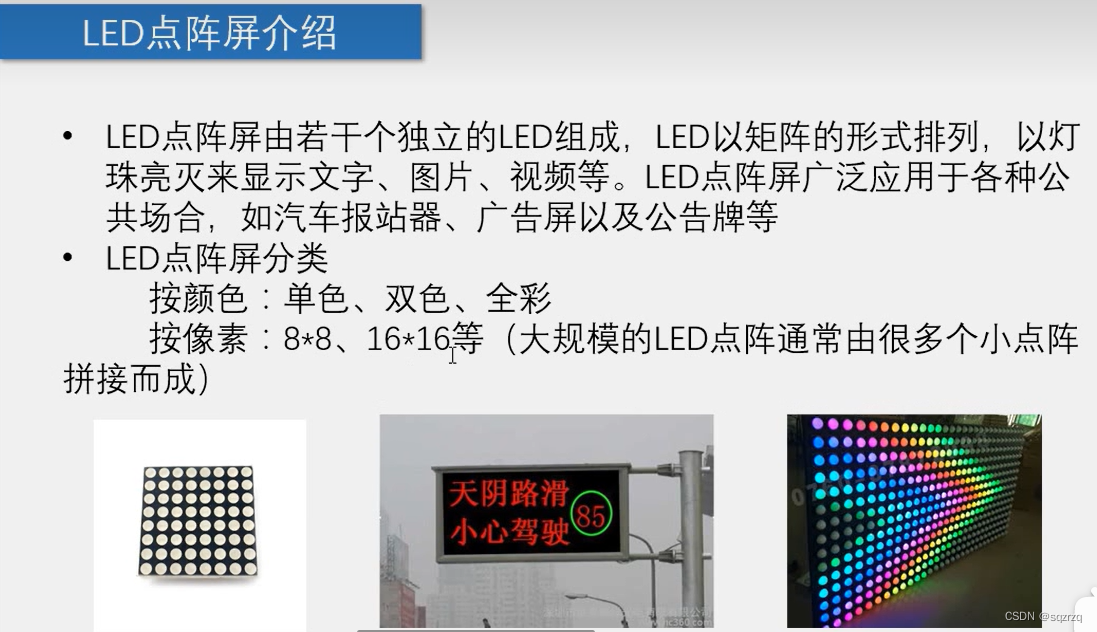

单片机上的一小块屏幕就是LED点阵屏，与数码管一样，内部由LED灯组成，只是点阵屏使用的LED灯更多，LED灯呈矩形分布而非“8”字形；并且点阵屏和数码管一样，有两种接法共阳极和共阳极；

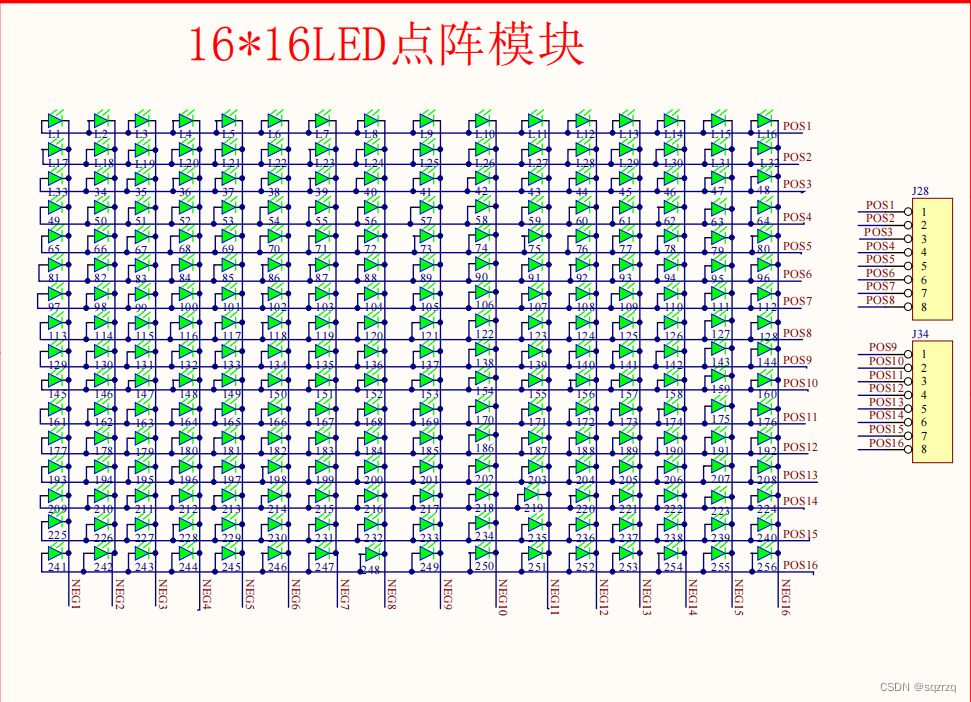

16*16LED点阵屏的原理图如下：

可以看到，这种每行或每列都连接在1个I/O口的方式与矩阵键盘一样，所以我们需要进行逐行扫描或者逐列扫描，也就是坐标的方式，就能够点亮我们想要点亮的灯。从原理图可以看出，每一行LED都连接到POS这个网络标号上，而POS这个网络标号连接到J28和J34。行为二极管的阳极，列为二极管的阴极。

每一列LED都连接到NEG这个网络标号上， 而原理图上没有相应的I/O口对应NEG，这是为什么？———试想，如果每一行每一列都通过I/O扣进行直接控制，那么这里就需要4*8=32个I/O口。为了减少I/O口的使用，这时候就需要用到移位寄存器74HC595：

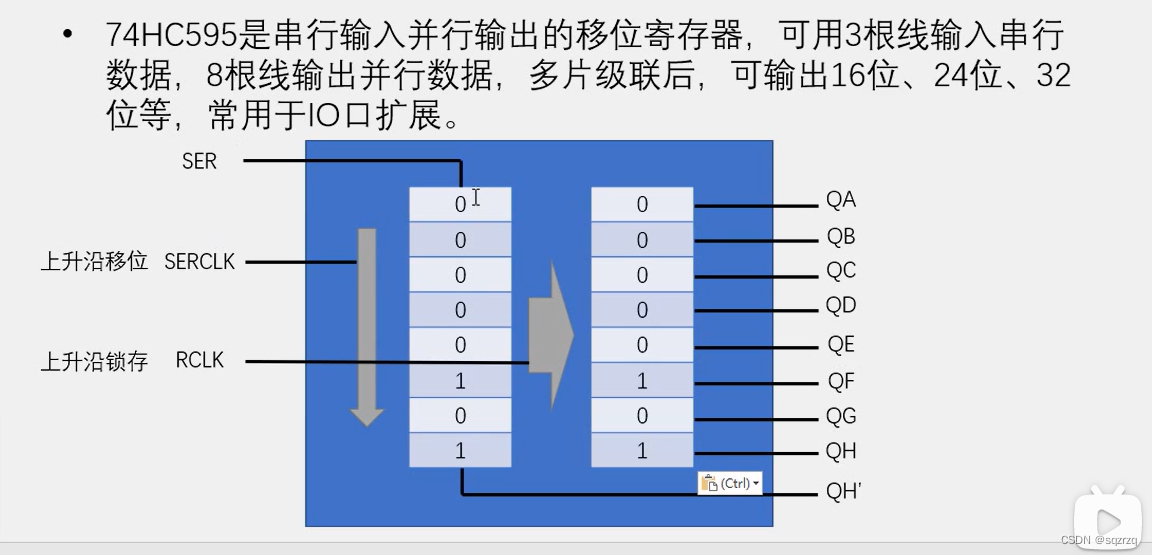

串行输入并行输出：1个1个输入，多个同时发出；

SER：串行数据输入引脚（也就是我们是通过SER把数据1个1个地输入进去）

SRCLK : 移位寄存器时钟引脚，上升沿时（给高电平时），移位寄存器中的bit 数据整体后移（图                 中灰色向下箭头方向），并接受新的bit
RCLK :  存储寄存器时钟输入引脚。上升沿时，数据从移位寄存器转存带存储寄存器（图中灰色向右箭头）

整个过程就是：通过SER往里面放数据，SERCLK给高电平一次，就把数据向下移动一位，然后再往里面放入数据，就这样一直循环，直到8个数据位全部装满，R
