一、变压器型号及分类
电力变压器一般分为油浸式和干式两种。
二、额定容量
额定电流下连续运行时,能输送的能量。
额定容量是变压器表现功率的惯用值,以kVA或MVA表示 。
三、额定电压比
额定电压比是一个绕组的额定电压与另一个绕组的额定电压之比,后者较前者有较低的或相等的额定电压。
四、联结组标号
额连接组别标号包括以英文字母表示的变压器高压、中压、低压绕组的连接方式和以钟时序数表示相对相位移的通用标号。
大写字母代表一次侧接线(即原边),小写代表二次侧(即副边)。
“Yy”代表星型接线、“Dd”代表角形接线,“Nn”代表中性点有引出线。
“0”代表高中压侧之间为0电接线,即中压侧与高压侧线电压同相位。
“11”代表11点接线即低压侧线电压Uab超前与高压侧线电压UAB30度。
五、冷却方式

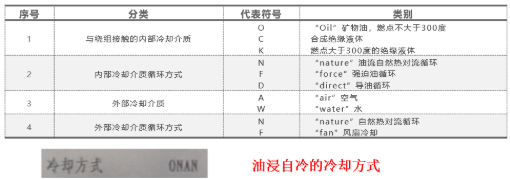

变压器冷却方式:干式变压器冷却方式标志按GB6450的规定,油浸式变压器冷却方式字母含义如下:
六、空载电流
空载电流时当变压器的一个绕组施加额定平率的额定电压后,其余各绕组开路时,流经该绕组线路端子的电流,对于多相变压器,流经不同线路端子的空载电流可能不相等,但不分别给出这些空载电流值,而是取算术平均数。一个绕组的空载电流通常以该绕组的额定电流的百分数表示:对于多绕组变压器,这个百分数是以最大容量的一个绕组为准。
七、空载损耗
空载损耗是当变压器的一个绕组时间额定频率的额定电压,其余各绕组开路时,所吸收有功功率。变压器的空载损耗主要来自与变压器铁芯损耗(即所谓“铁损”),它由磁滞损耗和涡流损耗组成。
八、变压器主要部件
①原线圈(初级线圈):其匝数用n1表示,与外界交变电源相连,将电能转化成磁场能,产生交变的磁场
②闭合铁芯:绝缘硅钢片叠合而成,形成闭合磁路,减少磁场能损失
③副线圈(次级线圈):其匝数用n2表示,与负载用电器相连,将磁场能转化成电能输出
注意变压器的原、副线圈并未直接相连
九、变压器工作原理
1、原线圈内通直流电,副线圈内无感应电流
2、原线圈内通交流电,副线圈内有感应电流
3、原线卷内变化的电流在铁芯内产生变化的磁场,副线卷同样处在铁芯的磁场内,将产生感应电流(互感现象)
