1. 空载实验
(1) 实验线路
低压侧加额定电压,高压侧开路
(2) 注意事项
-
选择一二次侧做空载实验都可,但为了测取变压器额定工作情况饱和程度的励磁阻抗,由公式可知,在低压测外加较小电压的情况下即可得到额定的磁通,此时的励磁阻抗即为所求。
-
而且额定磁通的情况下高压侧电流小,误差大。
-
额定电压情况下,磁通很大,铁耗很大,空载电流产生的铜耗忽略不计。
测取: U 1 U_1 U1, I 10 I_{10} I10, P 0 P_0 P0, U 20 U_{20} U20
目的:励磁阻抗。
(3) 参数计算
Z m ≈ U I 0 Z_m \approx \frac{U}{I_0} Zm≈I0U
R m ≈ P 0 I 10 2 R_m \approx \frac{P_0}{I_{10}^2} Rm≈I102P0
X m ≈ Z 0 2 − R 0 2 X_m \approx \sqrt{Z_0^2 - R_0^2} Xm≈Z02−R02
k = U 1 U 20 k = \frac{U_1}{U_{20}} k=U20U1
p F e ≈ P 0 p_{Fe} \approx P_0 pFe≈P0
2. 短路实验

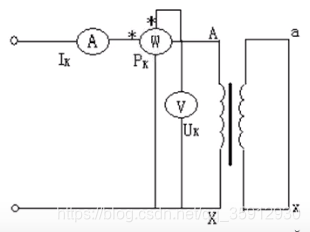

(1) 实验线路
为防止绕组烧坏,高压侧加额定电压的5~10%,低压侧短路
测取: U k U_k Uk, p k p_k pk, I k I_k Ik
电压表靠近绕组。
(2) 参数计算
Z k = U k I k Z_k = \frac{U_k}{I_k} Zk=IkUk
R k ≈ p k I k 2 R_k \approx \frac{p_k}{I_k^2} Rk≈Ik2pk
变压器的短路损耗就是铜损。
X k = Z k 2 − R k 2 X_k = \sqrt{Z_k^2 - R_k^2} Xk=Zk2−Rk2
