结合慧创fNIRS技术，开发的透明、可拉伸、湿粘合的离子凝胶和多通道离子电极，为设计用于同步光学相关监测的透明离子电子学铺平了道路，并强调了原位双模监测系统在神经科学和康复中研究肌肉-血管耦合的潜在用途。

肌肉-血管活动过程中电生理学（EP）和血氧（BO）的原位双模检测对于医疗保健和人机交互至关重要。它需要一个集成的监测系统：一个用于EP检测的透明电极直接附着在皮肤上，一个用于BO检测的近红外光谱层。然而，目前仍然缺乏用于电生理和血氧双模态原位同步监测的多通道柔软可拉电极的研究。

中国科学院深圳先进技术研究院神经工程研究中心刘志远团队，在《Advanced Functional Materials》（IF：19）发表了题为“Stretchable Multi-Channel Ionotronic Electrodes for In Situ Dual-Modal Monitoring of Muscle–Vascular Activity”的研究论文。

该研究使用慧创台式近红外脑功能成像设备NirScan，与近红外技术集成，开发了一种透明、可拉伸、湿粘合的离子凝胶和多通道离子电极，用于肌肉-血管活动的原位双模态监测。

以下为研究详情：

01 方法

购买甲基丙烯酸亚磺基苯酯（SBMA，[2-（甲基丙烯酰氧基）乙基]二甲基-（3-磺丙基）氢氧化铵，95%）、聚乙二醇二丙烯酸酯（PEGDA，Mn=700，98%）和2-羟基-4′-（2-羟基乙氧基）−2-甲基丙酮（Irgacure 2959）。通过一步紫外线引发聚合得到离子凝胶。采用刮印法制备了多通道透明离子电子电极。制作完成后，在健康受试者中采集EP和BO信号。BO信号采集使用了慧创NirScan设备。

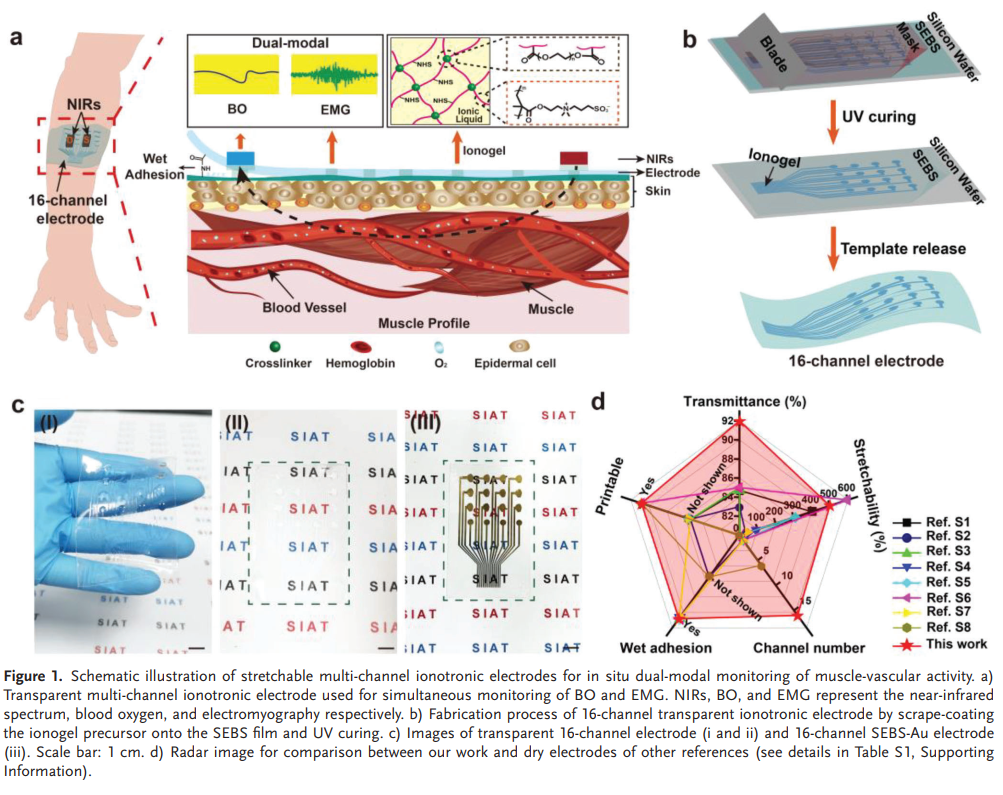

图1 用于肌肉-血管活原位双模态监测的可拉伸多通道离子电极的示意图

02 结果

在这项研究中，基于可拉伸和可打印的离子凝胶制备了16通道透明离子电极，表现出优异的性能。该离子凝胶具有优异的柔软性、高拉伸性、强湿粘附性、稳定的皮肤接触阻抗（在500%应变下R/R0小于5）和高透明度（≈92%）（图2）。

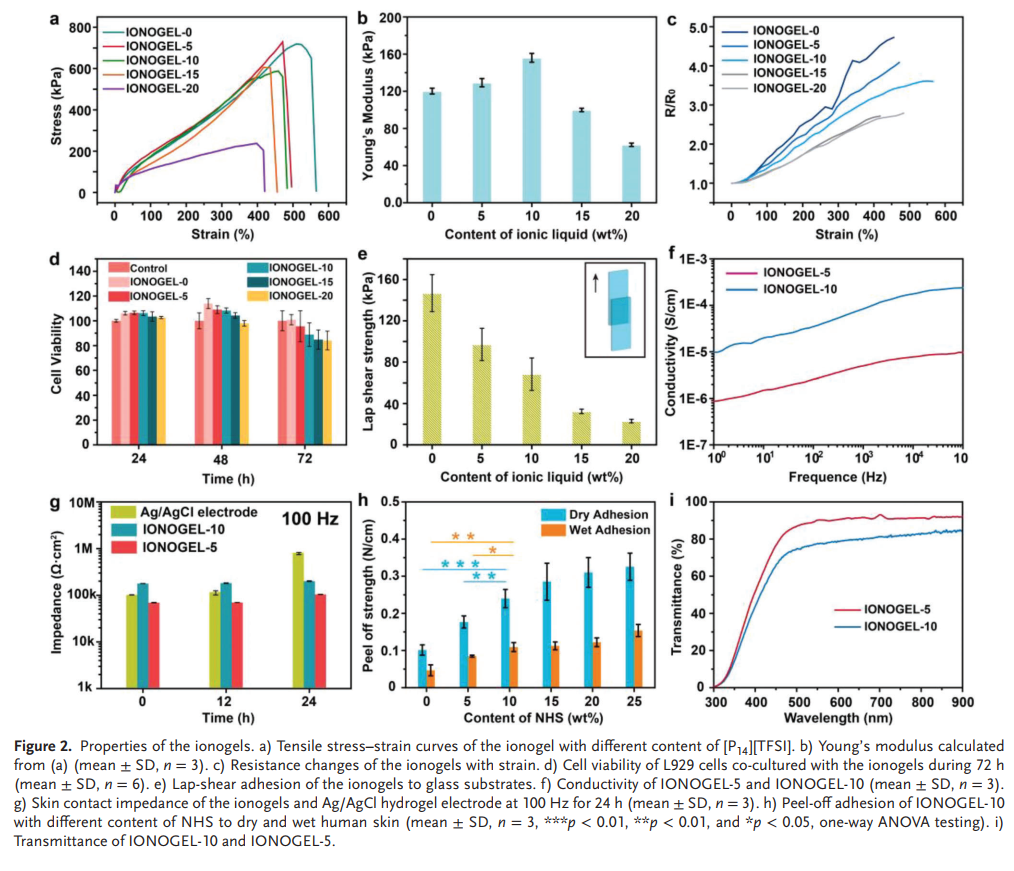

图2 离子凝胶的性能

N-羟基琥珀酰亚胺（NHS）基团的引入，使得该离子电极可以与皮肤表面的氨基建立化学键合，耐汗性优良，能够长期稳定地监测肌电（EMG）和心电（ECG）。

与Ag/AgCl水凝胶电极相比，即使在出汗条件下，离子有机凝胶也能表现出与皮肤的共形粘附，并且成功采集睁眼和闭眼时的眼电（EOG）和脑电（EEG）信号（图3）。

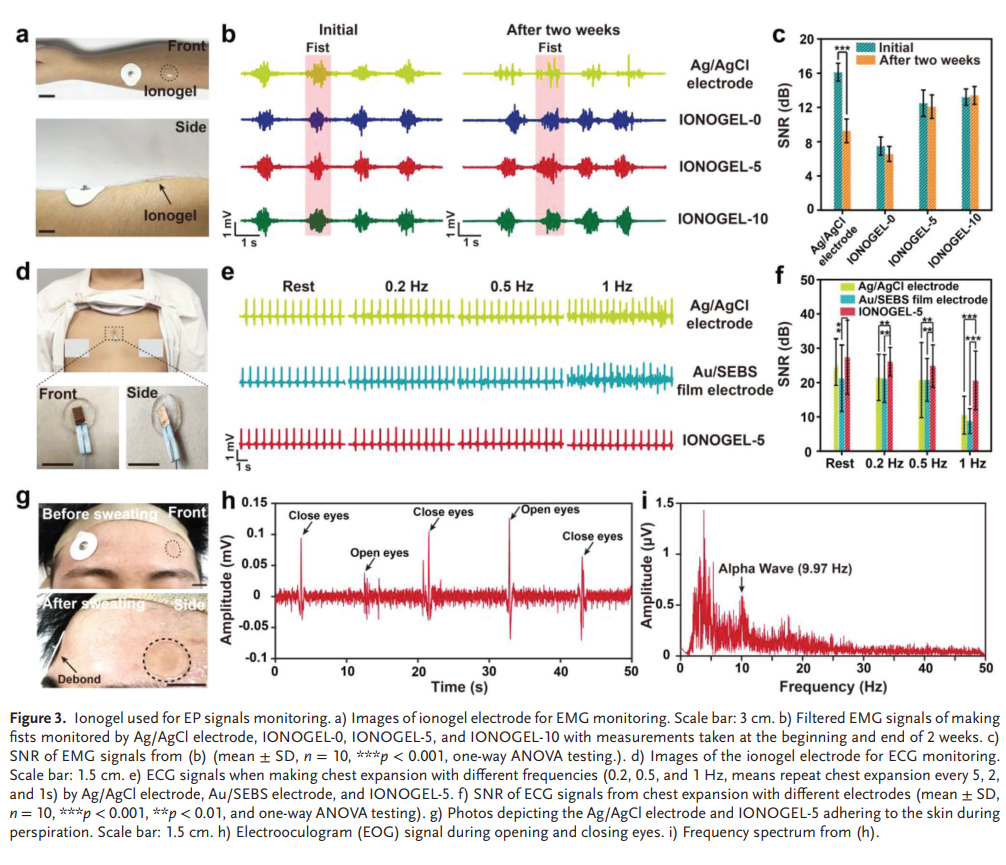

图3 离子凝胶用于电生理信号监测

16通道透明离子电极的性能优于可拉伸金电极，因为它提供了稳定的EP监测，对检测血氧的近红外干扰最小。随着时间的推移，EP强度和血氧水平之间存在原位负相关（图4）。

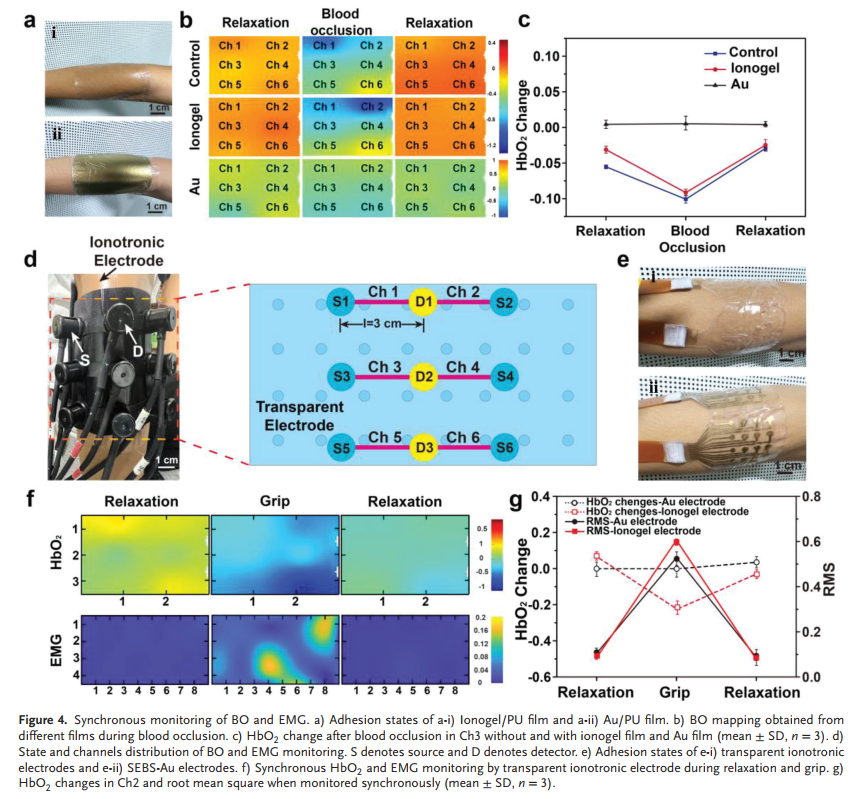

图4肌电和血氧双模态原位同步监测

03 结论

本研究为设计用于同步光学相关监测的透明离子电极铺平了道路，并强调了原位双模监测系统在神经科学和康复中研究肌肉-血管耦合的潜在用途。
