单片机的硬件结构（51单片机的组成）

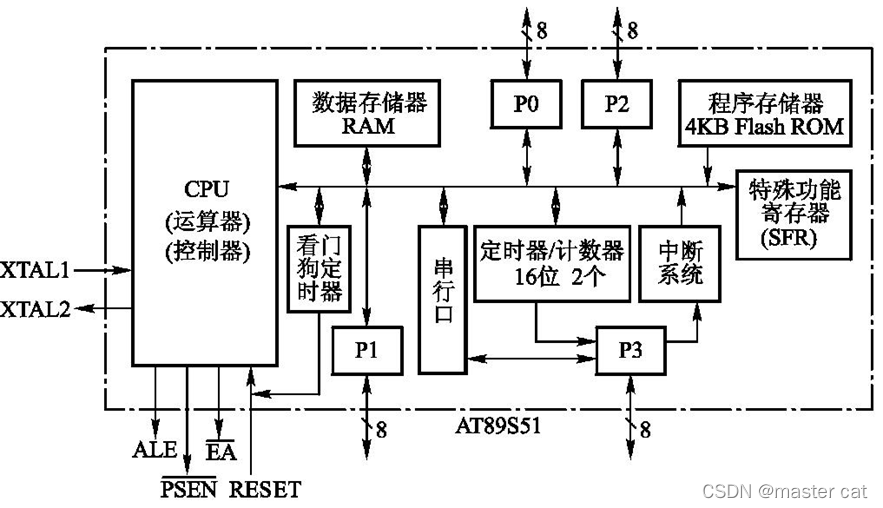

51单片机的组成

（1）8位微处理器（CPU）
（2）数据存储器（128B RAM）
（3）程序存储器（4KB Flash ROM）
（4）4个8位并行I/O口（P0口~P3口）
（5）1个全双工异步串口
（6）2个16位定时器/计数器
（7）1个看门狗定时器
（8）中断系统：5个中断源、5个中断向量；
（9）特殊功能寄存器（SFR）26个；
（10）低功耗的空闲模式和掉电模式；
（11）3个程序加密位；

优点

相比AT89C51，AT89S51有
（1）增加在线可编程功能ISP功能（In System Program），现场程序调试和修改更加方便灵活
（2）数据指针2个，方便对片外RAM的访问过程
（3）看门狗定时器，提高系统抗干扰能力
（4）增加断电标志；
（5）增加掉电状态下的中断恢复模式；

各部件的功能

• CPU（微处理器）
  8位，包括运算器和控制器两部分，还有位处理功能。
• 数据存储器（RAM）
  128B（52子系列为256B），最多可扩64KB。片内RAM为高速RAM，可加快速度和降低功耗。
• 程序存储器（Flash ROM）
  4KB Flash（AT89S52 则为8KB；AT89C55片内20KB），如不够，片外可外扩至64KB。
• 中断系统
  5个中断源，2级中断优先权。
• 定时器/计数器
  2个16位定时器/计数器（52子系列有3个），4种工作方式。
• 1个看门狗定时器WDT
  当CPU由于干扰使程序陷入死循环或跑飞时，WDT可使程序恢复正常运行。
• 串行口
  全双工异步串行口，4种工作方式。可进行串行通信，扩展并行I/O口，可与多个单片机构成多机系统。
• P1口、P2口、P3口、P0口：4个8位并行I/O口。
• 特殊功能寄存器（SFR）

26个，对片内各功能部件管理、控制和监视。是各功能部件的控制寄存器和状态寄存器，映射在片内RAM区80H～FFH内。

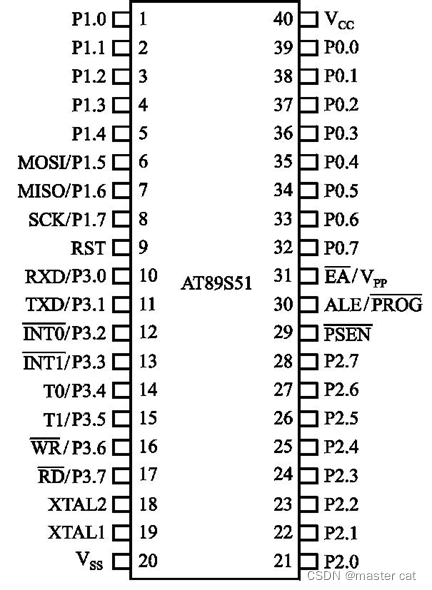

引脚的功能

1．电源引脚

（1）VCC（40脚）：+5V电源引脚

（2）VSS（20脚）：数字接地

左下脚接地，右上脚接电源

2．时钟引脚

（1）XTAL1(19脚)

输入端，使用片内振荡器时，应接外部石英晶体和微调电容。外接时钟源时，该脚接外部时钟振荡器输出的信号。

（2）XTAL2（18脚）：

片内振荡器反相放大器的输出端。

• 使用片内振荡器，该脚连接外部石英晶体和微调电容。
• 当使用外部时钟源时，本脚悬空。

3. 控制引脚

（1）RST (RESET，9脚)

复位信号输入端
单片机要想复位，需要在RST加持续时间大于2个机器周期的高电平，可使单片机复位。
正常工作应≤0.5V。

当看门狗定时器溢出输出时，该脚将输出长达96个时钟振荡周期的高电平。

（2）EA*/VPP (31脚)

1. EA*：第一功能：允许访问外部程序存储器控制。
   • EA*=1
     PC值≤0FFFH时，单片机读片内4KB Flash中的程序，
     PC值 >0FFFH时 （超出片内4KB Flash地址范围），转向读取片外60KB（1000H-FFFFH）程序存储器空间中的程序。
   • EA*=0
     只读取外部的程序存储器中的内容，读取地址范围0000H～FFFFH，片内4KB Flash无效。
2. VPP：第二功能，对片内Flash编程，接编程电压。

（3）ALE/PROG*（30脚）

1. ALE：第一功能
   为访问外部存储器提供低8位地址锁存信号，将低8位地址锁存在片外地址锁存器中。

2. PROG*：第二功能
   对片内 Flash编程的编程脉冲输入

4. 并行I/O端口

剩下的32个引脚都是并行I/O口引脚
p0,p1,p2,p3共四个引脚，每个引脚8位

4个8位并行I/O端口，为P0、P1、P2、P3。
输出锁存器属特殊功能寄存器。
端口组成：每位均由输出锁存器、输出驱动器和输入缓冲器组成，
4个端口均可位寻址。

P0口

8位，漏极开路的双向 I/O口
漏极开路意味着有一个高阻态
可作为系统总线低8位地址总线及数据总线分时复用端口。
也可作通用I/O口，需加上拉电阻，这时为准双向口。如作通用I/O输入，应先向端口写入1，可驱动8个LS型TTL负载。

双功能的8位并行端口，字节地址为80H，位地址为80H～87H。

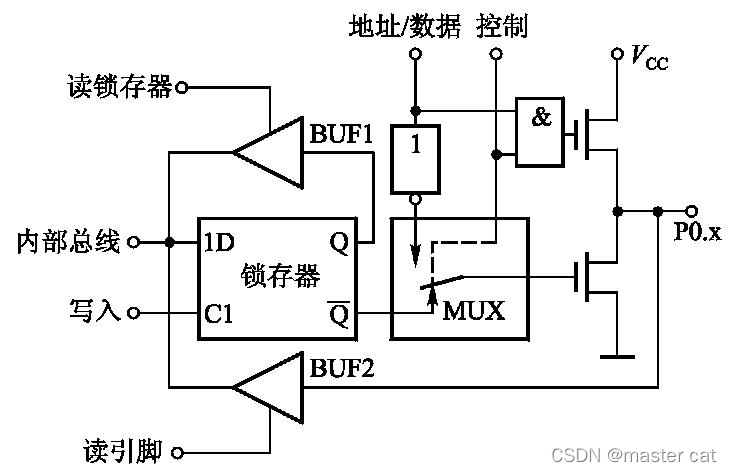

电路结构

P0口位电路包括：
（1）1个数据输出的锁存器。
（2）2个三态的数据输入缓冲器，分别是用于读锁存器数据的输入缓冲器BUF1和读引脚数据的输入缓冲器BUF2。
（3）1个多路转接开关 MUX，它的一个输入来自锁存器的 Q*端，另一个输入为地址/数据信号的反相输出。 MUX由“控制”信号控制，实现锁存器输出和地址/数据信号间转接。
（4）数据输出的控制和驱动电路，由2个场效应管（FET）组成。

工作过程

（1）P0口用作地址/数据总线
P0口作为复用的地址/数据总线使用。
当作为地址或数据输出时，“控制”信号为1，硬件自动使转接开关MUX打向上面，接通反相器的输出，同时使“与门” 开启。
当输出的地址/数据信息=1，“与门”输出为1，上方场效应管导通，下方场效应管截止，P0.x引脚输出为1
当输出的地址/数据信息=0，上方场效应管截止，下方场效应管导通，P0.x引脚输出为0。
由上、下两个场效应管形成的推拉式结构，大大提高负载能力，上方的场效应管这时起到内部上拉电阻的作用。
当P0口作为数据输入时，仅从外部引脚读入信息， “控制”信号为0，MUX接通锁存器Q*端。
P0口作为地址/数据复用方式访问外部存储器时，CPU自动向P0口写入FFH，使下方场效应管截止，上方场效应管由于控制信号为0也截止，从而保证数据信息的高阻抗输入，从外部输入的数据直接由P0.x引脚通过输入缓冲器BUF2进入内部总线。
具有高阻抗输入的I/O口应具有高电平、低电平和高阻抗3种状态的端口。因此，P0口作为地址/数据总线使用时是真正的双向端口，简称双向口。

（2）P0口用作通用I/O口
对应的“控制”信号=0，MUX打向下面，接通锁存器的Q端，“与门”输出为0，上方场效应管截止，形成的P0口输出电路为漏极开路输出。
P0口作输出口时，CPU的“写”脉冲加在D锁存器的CP端，内部总线上的数据写入D锁存器，并由引脚P0.x输出。
当D锁存器为1时， Q端为0，下方场效应管截止，输出为漏极开路，此时，必须外接上拉电阻才能有高电平输出；当D锁存器为0时，下方场效应管导通，P0口输出为低电平。
P0口作I/O输入使用时，两种读入方式：“读锁存器”和“读引脚”。
当CPU发出**“读锁存器”指令时，锁存器的状态由Q端经上方的三态缓冲器BUF1进入内部总线；
当CPU发出“读引脚”指令**时，锁存器的输出状态Q=1（Q*端为0），而使下方场效应管截止，引脚的状态经下方的三态缓冲器BUF2进入内部总线。

p0口总结

双功能口——地址/数据复用口和通用I/O口
（1）当用作地址/数据复用口时，为真正双向口
（2）当P0口用作通用I/O口时，需在片外接上拉电阻，端口不存在高阻（悬浮）状态，是一准双向口。

为保证正确读入引脚，应先向锁存器写1。
单片机复位后，锁存器自动被置1；
P0口大多作地址/数据复用口，就不能再作通用I/O口使用。

P1口

8位，准双向I/O口，具有内部上拉电阻。
准双向I/O口，作为I/O输入时，应先向端口锁存器写1

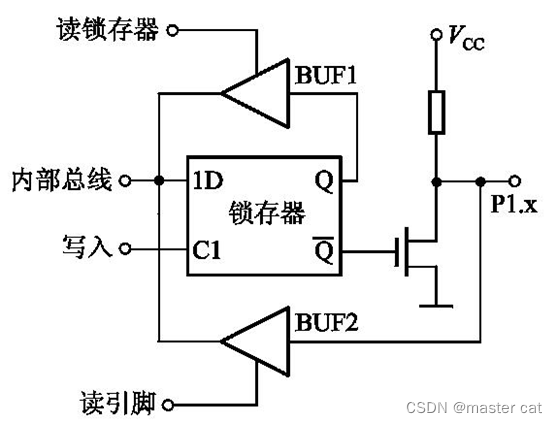

p1口电路结构：

仅作I/O口，字节地址为90H，位地址为 90H～97H。

1．位电路结构

P1口位电路结构由以下3部分组成：
（1）数据输出位输出锁存器。
（2）2个三态的数据输入缓冲器BUF1和BUF2，控制读锁存器数据和读引脚数据。
（3）数据输出驱动电路，由一个场效应管（FET）和一个片内上拉电阻组成。

2．工作过程分析

P1口只作为通用I/O口。
（1）作输出时：
若CPU输出1，Q=1，Q*=0，场效应管截止，P1.x脚输出为1
若CPU输出0，Q=0，Q*=1，场效应管导通，P1.x脚输出为0

（2）作输入口时，分为“读锁存器”和“读引脚” 。
“读锁存器”，输出Q状态经输入缓冲器BUF1进入内部总线；
“读引脚”，先向锁存器写1，使场效应管截止，P1.x引脚上的电平经输入缓冲器BUF2进入内部总线。

3．P1口的特点

由于内部有上拉电阻，无高阻抗输入状态，故为准双向口。
P1口“读引脚”输入时，必须先向锁存器写入1。

P2口

8位，准双向I/O口，具有内部上拉电阻。
当外扩存储器及I/O口时，P2口输出高8位地址。
P2口也可作为通用I/O使用。当作输入时，应先向端口输出锁存器写1。
可驱动 4个LS型TTL负载。

双功能口，字节地址为A0H，位地址为A0H～A7H。

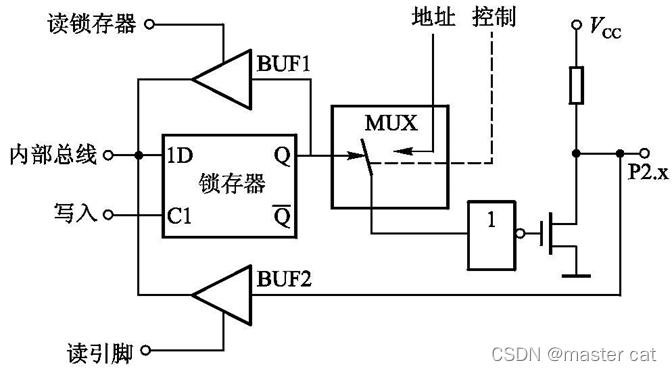

P2口位电路结构

1．位电路结构

P2口某一位的电路包括：
（1）1个数据输出锁存器，用于输出数据的锁存。
（2）2个三态数据输入缓冲器BUF1和BUF2，分别用于读锁存器数据和读引脚数据的输入缓冲。
（3）1个多路转接开关MUX，一个输入是锁存器的Q端，另一个输入是高8位地址。
（4）输出驱动电路，场效应管+内部上拉电阻。

2．工作过程分析

（1）P2口用作地址总线
在控制信号作用下，MUX与 “地址”接通。当“地址”为0时，场效应管导通，P2口引脚输出0；当“地址”线为1时，场效应管截止，P2口引脚输出1。
（2）P2口用作通用I/O口
在内部控制信号作用下，MUX与锁存器Q端接通。
CPU输出1时，Q=1，场效应管截止，P2.x引脚输出1；
CPU输出0时，Q=0，场效应管导通，P2.x引脚输出0。
P2口输入时，分“读锁存器”和“读引脚”两种方式:
“读锁存器”时，Q端信号经输入缓冲器BUF1进入内部总线
“读引脚”时，先向锁存器写1，使场效应管截止，P2.x引脚上的电平经输入缓冲器BUF2进入内部总线。

3．P2口的特点

作为地址输出线时，P2输出高8位地址，P0输出低8位地址寻址64KB地址空间。
作为通用I/O口时，P2口为准双向口。功能与P1口一样。
一般情况下，P2口大多作为高8位地址总线口使用，这时就不能再作为通用I/O口使用。

P3口

8位，准双向I/O口，具有内部上拉电阻。
可作为通用I/O口使用。如作通用I/O输入，应先向端口输出锁存器写入1。可驱动4个LS型TTL负载。
P3口还可提供第二功能，定义如表2-1，应熟记。

由于引脚数目有限，P3口增加第二功能。每1位都可分别定义为第二输入/输出功能。P3口字节地址B0H，位地址B0H～B7H。

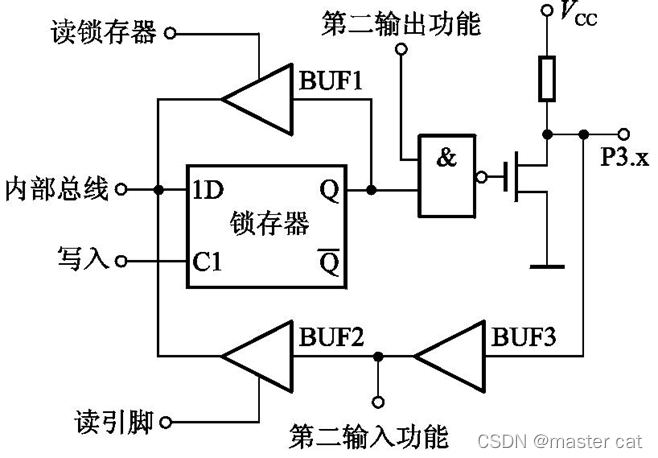

P3口的位电路结构

1．位电路结构

P3口位电路包括：
（1）1个数据输出锁存器，锁存输出数据位。
（2）3个三态数据输入缓冲器BUF1、BUF2和BUF3，分别用于读锁存器、读引脚数据和第二功能数据的输入缓冲。
（3）输出驱动，由“与非门”、场效应管（FET）和内部上拉电阻组成。

2．工作过程分析

（1）P3口用作第二输入/输出功能
当选择第二输出功能时，该位的锁存器需要置“1”，使“与非门”为开启状态。
当第二输出为1时，场效应管截止，P3.x引脚输出为1；
当第二输出为0时，场效应管导通，P3.x引脚输出为0。
当选择第二输入功能时，该位的锁存器和第二输出功能端均应置1，保证场效应管截止，P3.x引脚的信息由输入缓冲器BUF3的输出获得。
（2）P3口用作第一功能——通用I/O口
用作第一功能通用输出时，第二输出功能端应保持“1”，“与非门” 开启。CPU输出1时，Q=1，场效应管截止，P3.x引脚输出为1；CPU输出0时，Q=0，场效应管导通，P3.x引脚输出为0。
用作第一功能通用输入时，P3.x位的输出锁存器和第二输出功能均应置1，场效应管截止，P3.x引脚信息通过输入BUF3和BUF2进入内部总线，完成“读引脚”操作。
当P3口第一功能通用输入时，也可执行“读锁存器”操作，此时Q端信息经过缓冲器BUF1进入内部总线。

3．P3口的特点

P3口内部有上拉电阻，无高阻抗输入态-准双向口。P3口作为第二功能的输出/输入，或第一功能通用输入，均须将相应位的锁存器置1。实际应用中，由于复位后P3口锁存器自动置1，满足第二功能所需的条件，所以不需要任何设置工作，就可以进入第二功能操作。
当某位不作为第二功能用时，可作为第一功能通用I/O使用。
引脚输入部分有两个缓冲器，第二功能的输入信号取自缓冲器BUF3的输出端，第一功能的输入信号取自缓冲器BUF2的输出端。

时钟电路与时序

时钟电路产生必需的控制信号，严格按时序执行指令。
执行程序时，CPU首先取指令，然后译码，由时序电路产生一系列控制信号完成规定的操作。
CPU时序信号两类：
（1）对片内各个功能部件控制，用户无须了解；
（2）对片外存储器或I/O端口的控制，这部分时序对分析、设计硬件接口电路至关重要。

时钟电路设计

时钟频率直接影响单片机运行速度，电路质量直接影响单片机系统的稳定性。常用的时钟电路有两种方式，一种是内部时钟方式，另一种是外部时钟方式。

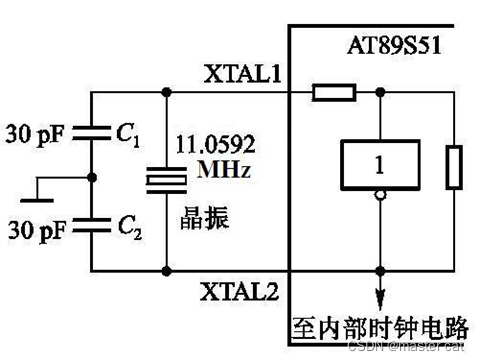

1. 内部时钟方式
   AT89S51内部有一个用于构成振荡器的高增益反相放大器，输入端为芯片引脚XTAL1，输出端为引脚XTAL2。这两个引脚跨接石英晶体振荡器和微调电容，构成一个稳定的自激振荡器，如下图AT89S51内部时钟方式的电路。

C1和C2的典型值通常选择为30pF。
电容大小会影响振荡器频率高低、振荡器的稳定性和起振的快速性。

晶振频率范围通常是1.2～12MHz。频率越高，单片机速度就越快。速度快对存储器的速度要求就高，印制电路板的工艺要求也高，即线间寄生电容要小。晶体和电容应尽可能与单片机靠近，以减少寄生电容，保证振荡器稳定、可靠工作。为提高温度稳定性，采用温度稳定性能好的电容。
常选6MHz或12MHz的石英晶体。随着集成电路制造技术的发展，单片机的时钟频率也在逐步提高，已达33MHz。

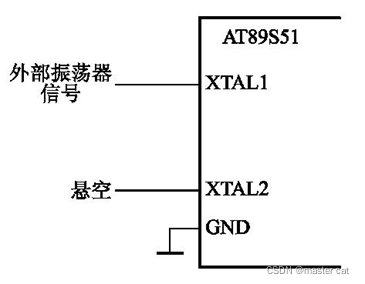

2. 外部时钟方式
   用现成的外部振荡器产生脉冲信号，常用于多片AT89S51同时工作，便于多片AT89S51同步，一般为低于12MHz的方波。
   外部时钟源接到XTAL1端，XTAL2端悬空，如图

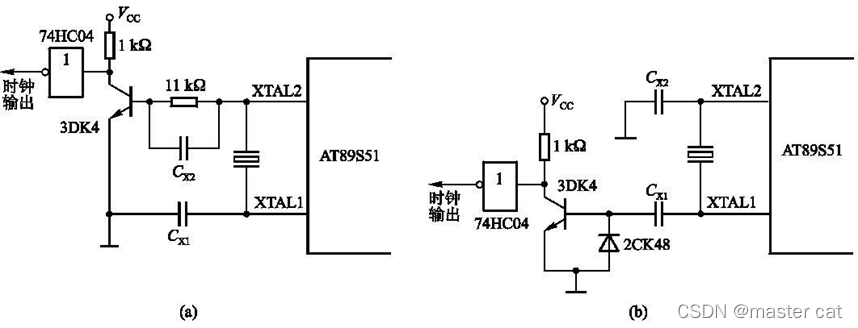

3. 时钟信号的输出
   当使用片内振荡器，XTAL1、XTAL2引脚还能为应用系统中的其他芯片提供时钟，但需增加驱动能力。其引出的方式有两种，如图

机器周期、指令周期与指令时序

各种指令时序与时钟周期相关。

1. 时钟周期
   时钟控制信号的基本时间单位。
   若晶振频率为fosc，则时钟周期Tosc=1/fosc。如fosc=6MHz，Tosc=166.7ns。
2. 机器周期
   CPU 完成一个基本操作所需时间为机器周期。
   执行一条指令分为几个机器周期。每个机器周期完成一个基本操作，如取指令、读或写数据等。每12个时钟周期为1个机器周期

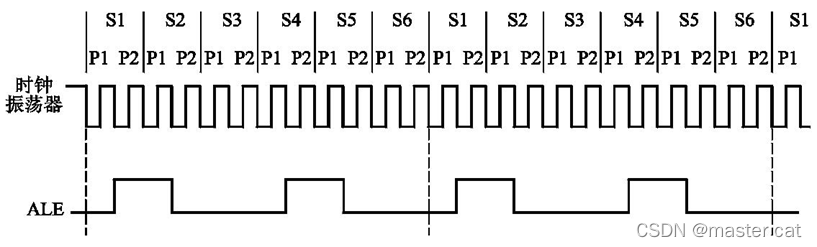

1个机器周期包括12个时钟周期，分6个状态：S1～S6。每个状态又分两拍：P1和P2。因此，一个机器周期中的12个时钟周期表示为S1P1、S1P2、S2P1、S2P2、…、S6P2，如图

3. 指令周期
   执行一条指令所需的时间。
   简单的单字节指令，取出指令立即执行，只需一个机器周期的时间。而有些复杂的指令，如转移、乘、除指令则需两个或多个机器周期。

从指令执行时间看:

• 单字节和双字节指令一般为单机器周期和双机器周期;
• 3字节指令都是双机器周期;
• 乘、除指令占用4个机器周期。

指令周期

执行一条指令所需的时间。
简单的单字节指令，取出指令立即执行，只需一个机器周期的时间。而有些复杂的指令，如转移、乘、除指令则需两个或多个机器周期。
从指令执行时间看:
单字节和双字节指令一般为单机器周期和双机器周期;
3字节指令都是双机器周期;
乘、除指令占用4个机器周期。

复位操作和复位电路

单片机初始化操作，给复位脚RST加上大于2个机器周期（即24个时钟振荡周期）的高电平就使AT89S51复位。

复位操作

复位时，PC初始化为0000H，程序从0000H单元开始执行。
除系统正常初始化外，当程序出错（如程序跑飞）或操作错误使系统处于死锁状态时，需按复位键使RST脚为高电平，使AT89S51摆脱“跑飞”或“死锁”状态，而重新启动程序。

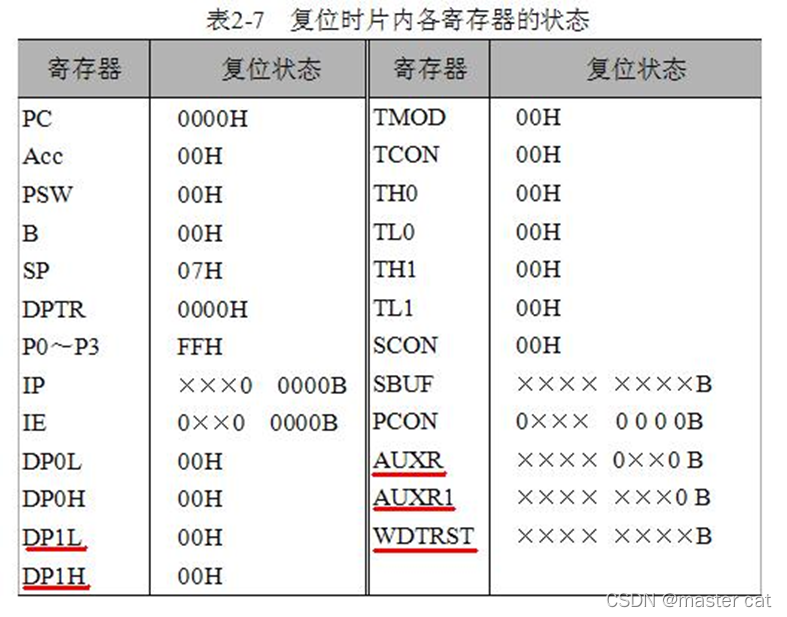

复位操作还对其他一些寄存器有影响，这些寄存器复位时的状态如表2-7。
由表2-7，复位时，SP=07H ，而P0～P3引脚均为高电平。
在某些控制应用中，要注意考虑P0～P3引脚的高电平对接在这些引脚上的外部电路的影响。
例如，当P1口某个引脚外接一个继电器绕组，当复位时，该引脚为高电平，继电器绕组就会有电流通过，就会吸合继电器开关，使开关接通，可能会引起意想不到的后果。

CPU

由运算器和控制器构成。

运算器

功能：对操作数进行算术、逻辑和位操作运算。
组成：算术逻辑运算单元ALU、累加器A、位处理器、程序状态字寄存器PSW及两个暂存器等。
1．算术逻辑运算单元ALU
可对8位变量逻辑运算（与、或、异或、循环、求补和清零），还可算术运算（加、减、乘、除）
ALU还有位操作功能，对位变量进行位处理，如置“1”、清“0”、求补、测试转移及逻辑“与”、“或”等。
2．累加器A
使用最频繁的寄存器，可写为Acc。“A”与“Acc”书写的差别，将在第3章介绍。
作用如下：
（1）ALU单元的输入数据源之一，又是运算结果存放单元。
（2）数据传送多通过A，数据中转站。为解决“瓶颈堵塞”问题，AT89S51增加了一部分可不经过累加器的传送指令。
A进位标志Cy是同时又是位处理机的位累加器
3．程序状态字寄存器PSW
PSW位于片内特殊功能寄存器区，字节地址为D0H。
包含程序运行的状态信息，其中4位保存当前指令执行后的状态，供查询和判断。
特殊功能寄存器在内存中的位置：80H~FFH

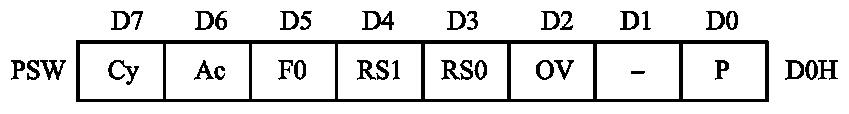

PSW格式：

特殊功能寄存器PSW各位功能：

（1）Cy（PSW.7）进位标志位
可写为C。在算术和逻辑运算时，若有进位/借位，Cy＝1；否则，Cy＝0。在位处理器中，它是位累加器。
（2）Ac（PSW.6）辅助进位标志位
在BCD码运算时，用作十进位调整。即当D3位向D4位产生进位或借位时，Ac＝1；否则，Ac＝0。
（3）F0（PSW.5）用户设定标志位
由用户使用的一个状态标志位，用指令使它置“1”或清“0，控制程序流向，应充分利用。
（4）RS1、RS0（PSW.4、PSW.3）4组工作寄存器区选择
选择片内RAM区中的4组工作寄存器区中的某一组为当前工作寄存区。
（5）OV（PSW.2）溢出标志位
当执行算术指令时，用来指示运算结果是否产生溢出。如溢出，OV=1；否则，OV=0。
（6）PSW.1位：保留位
（7）P（PSW.0）：奇偶标志位
指令执行完，A中“1”的个数是奇数还是偶数。
P=1，A中“1”的个数为奇数。
P=0，A中“1”的个数为偶数。
此标志位对串行通信有重要意义，常用奇偶检验来检验数据串行传输的可靠性。

控制器

任务：识别指令，控制单片机各功能部件，保证各部分自动协调工作。
控制器包括：PC、指令寄存器、指令译码器、定时及控制逻辑电路等。
功能：控制指令的读入、译码和执行，对各功能部件进行定时和逻辑控制。
程序计数器PC 是一个独立的16位计数器，不可访问。单片机复位时，PC内容为0000H，从程序存储器0000H单元取指令,，执行程序。
PC工作过程：CPU取指令时，PC内容为所取指令的地址，程序存储器按此地址输出指令字节，同时PC自动加1。

存储器

存储器空间分为4类：

1. 程序存储器空间

• 片内和片外两部分。
• 片内4KB Flash ，编程和擦除完全是电气实现。可用通用编程器对其编程，也可在线编程。
• 当片内4KB Flash 存储器不够用时，可外扩，最多可扩展至64KB程序存储器。
• 51单片机中，当片内4k不够的时候可以外扩

存程序和表格的固定常数。
片内为4KB的Flash ，地址为0000H～0FFFH。16位地址线，外扩的程序存储器空间最大为64KB，地址为0000H～FFFFH。使用应注意：

1. 片内和片外两部分，访问片内还是片外程序存储器，由EA*脚电平确定。
   • EA*=1，CPU从片内0000H开始取指令，当PC值没有超出0FFFH时，只访问片内Flash ，当PC值超出0FFFH自动转向读片外程序存储器1000H～FFFFH 内的程序。
   • EA*=0，不理会片内4KB Flash 存储器，只执行片外程序存储器（0000H～FFFFH）中的程序。
2. 程序存储器5个固定单元为各中断源中断入口。

２.数据存储器空间

• 片内与片外两部分。
• 片内有128B RAM（52子系列为256B）。
• 片内RAM 不够用时，在片外可扩展至64KB RAM 。
• 片内和片外的空间地址一样，但是数据不会发生冲突， 因为访问片内和片外使用不同的指令

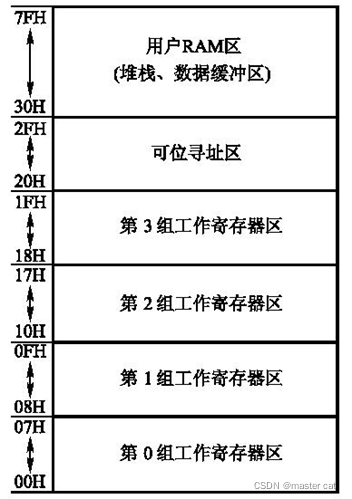

1. 片内RAM
   片内数据存储器（RAM）共128个单元，字节地址为00H～7FH。结构：

   00H～1FH 4组通用工作寄存器区，每区包含8B，为R7～R0。可用指令改变RS1、RS0两位来选择。
   20H～2FH的16个单元的128位可位寻址，也可字节寻址。
   30H～7FH的单元只能字节寻址，用作存数据以及作为堆栈区。

2. 片外数据存储器
   当片内RAM不够用时，需外扩，最多可外扩64KB的RAM。
   注意，片内RAM与片外RAM两个空间是相互独立的，片内RAM与片外RAM的低128B的地址是相同的，但由于使用的是不同的访问指令，所以不会发生冲突。

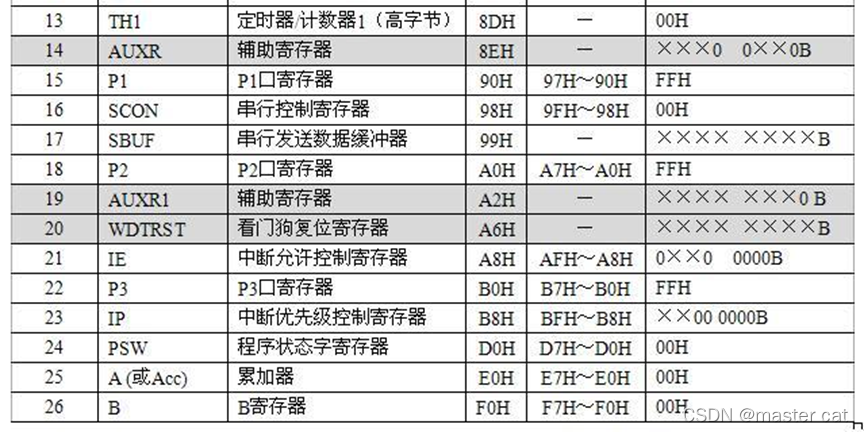

３.特殊功能寄存器SFR

各功能部件的控制寄存器及状态寄存器。
SFR综合反映了整个单片机基本系统内部实际的工作状态及工作方式。

映射在片内RAM的80H～FFH区域中，共26个，有些可位寻址。
与AT89C51相比，新增5个SFR：DP1L、DP1H、AUXR、AUXR1和WDTRST
凡是可位寻址的SFR，字节地址末位只能是0H或8H。
若读/写未定义单元，将得到一个随机数。
下面介绍部分SFR。

1. 堆栈指针SP
   指示栈顶在内部RAM中的位置。
   堆栈向上生长。单片机复位后，SP为07H，堆栈从08H单元开始，由于08H～1FH单元分别是属于1～3组的工作寄存器区，最好在复位后把SP值改置为60H或更大的值，避免堆栈与工作寄存器冲突。
   堆栈主要为子程序调用和中断操作而设。保护断点和现场
   （1）保护断点。无论子程序调用还是中断服务子程序调用，最终都要返回主程序。应预先把主程序断点在堆栈中保护起来，为程序正确返回做准备。
   （2）现场保护。执行子程序或中断服务子程序时，要用到一些寄存器单元，会破坏原有内容。要把有关寄存器单元的内容保存起来，送入堆栈，这就是所谓的“现场保护”。
   两种操作：数据压入（PUSH）堆栈，数据弹出（POP）堆栈。

2. 寄存器B
   为执行乘和除而设。不执行乘、除的情况下，可把它当作一个普通寄存器来使用。
   乘法，两乘数分别在A、B中，执行乘法指令后，乘积在BA中（高8位存到B里，低8位存到A里）
   除法，被除数取自A，除数取自B，商存放在A中，余数存B中。

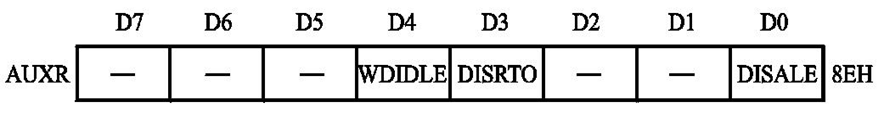

3. AUXR寄存器
   AUXR是辅助寄存器

   DISALE：ALE的禁止/允许位。
   0：ALE有效，发出脉冲；
   1：ALE仅在执行MOVC和MOVX类指令时有效，不访问外部存储器时，ALE不输出脉冲信号；
   DISRTO：禁止/允许WDT溢出时的复位输出。
   0：WDT溢出时，在RST引脚输出一个高电平脉冲；
   1：RST引脚仅为输入脚。
   WDIDLE：WDT在空闲模式下的禁止/允许位。
   0： WDT在空闲模式继续计数；
   1： WDT在空闲模式暂停计数。。

4. 数据指针DPTR0和DPTR1
   双数据指针寄存器，便于访问数据存储器。
   DPTR0：AT89C51原有的数据指针，
   DPTR1：新增加的数据指针。
   寄存器AUXR1的DPS位用于选择两个数据指针。
   DPS=0，选用DPTR0；DPS=1，选用DPTR1。
   可作为一个16位寄存器来用，也可作为两个独立的8位寄存器DP0H（或DP1H）和DP0L（或DP1L）来用。

5. AUXR1寄存器
   为辅助寄存器，格式如图2-6：
   DPS：数据指针寄存器选择位。
   0：选择数据指针寄存器DPTR0；
   1：选择数据指针寄存器DPTR1。


6. 看门狗定时器WDT
   WDT包含一个14位计数器和看门狗复位寄存器（WDTRST）。
   WDT提供一种使程序恢复正常运行的有效手段。
   有关WDT在抗干扰设计中的应用以及低功耗模式下运行的状态，将在相应章节具体介绍。
   上面介绍的特殊功能寄存器，除SP和B以外，其余均为AT89S51在AT89C51基础上新增加的SFR。

４.位地址空间

211个寻址位的位地址，位地址范围为00H～FFH，其中00H～7FH，这128位处于片内RAM 字节地址20H～2FH 单元中。其余的83个可寻址位分布在特殊功能寄存器SFR中

可被位寻址的特殊寄存器有11个，共有位地址88个，5个位未用，其余83个位的位地址离散地分布于片内数据存储器区字节地址为80H～FFH的范围内，其最低位的位地址等于其字节地址，且其字节地址的末位都为0H或8H。

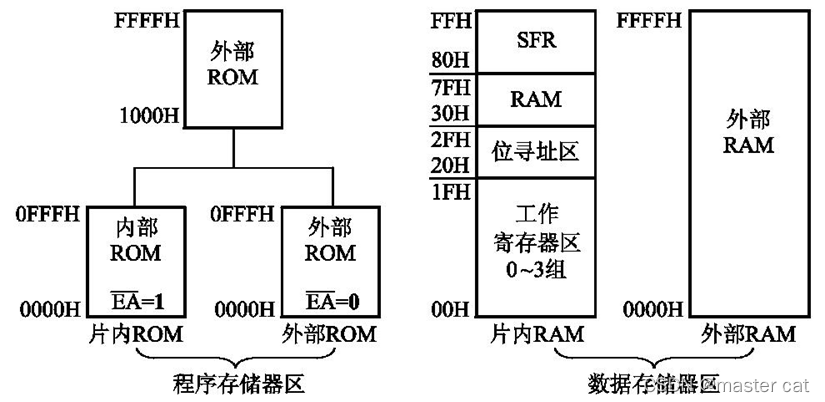

各类存储器的结构图
