pads layout PCB整体旋转，不改变布局并保留连线

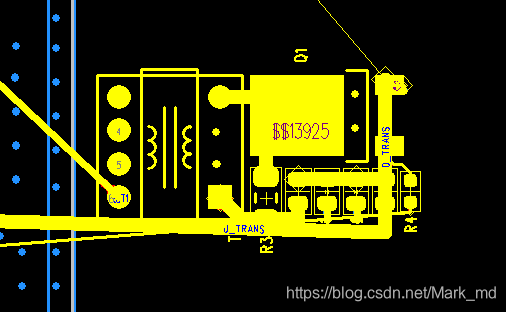

将PCB中这一部分整体旋转90度，并保留元件间的布线。

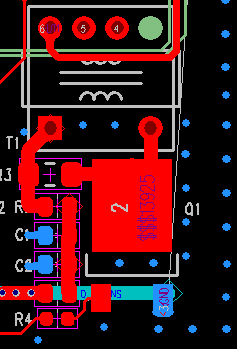

• 1. 随意选择，将要旋转的部分框选。

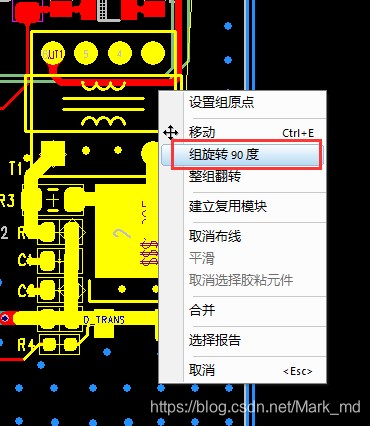

• 2. 右键，" 组旋转90度 "。

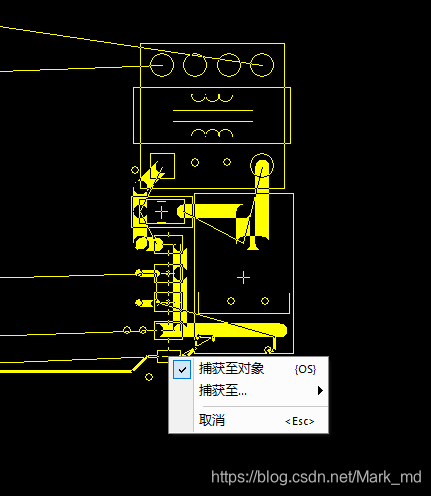

• 3. 此时用鼠标光标选择90旋转的中心点，左键单击。

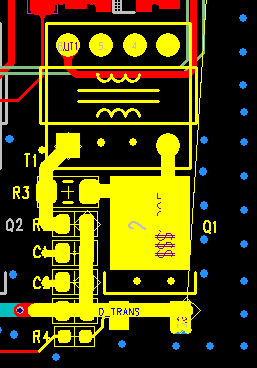

框选的整体就会旋转90度，元件整体包括连线也会被旋转，并且不会影响布局。





• 误区：不要选中后拖动元件，直接右键，否则没有 " 组旋转90度 " 这一选项。
