🔥 内容介绍

机器人自主导航是机器人技术领域的核心问题之一，而路径规划是实现自主导航的关键步骤。在众多路径规划算法中，A算法以其高效性和完备性而备受推崇，但其经典形式主要针对静态环境。在动态环境下，机器人需要实时感知环境变化并调整自身运动轨迹，这要求路径规划算法具备实时性和适应性。本文将探讨基于A算法结合动态窗口算法 (Dynamic Window Approach, DWA) 实现机器人动态路径规划的方法，并分析其优势与不足。

A算法是一种启发式搜索算法，它结合了代价函数和启发函数来引导搜索过程，从而高效地找到从起点到目标点的最优路径。代价函数通常包含路径长度和路径代价等因素，启发函数则估计从当前节点到目标节点的代价，例如曼哈顿距离或欧几里德距离。A算法通过维护一个开放列表和一个关闭列表来管理待搜索节点，并不断扩展代价函数最小的节点，直到找到目标节点。在静态环境中，A*算法能够有效地找到全局最优路径。

然而，在动态环境中，A*算法的全局规划能力受到限制。由于环境的变化，预先规划的路径可能在执行过程中变得不可行，导致机器人需要频繁地重新规划路径，甚至陷入局部最小值。为了解决这个问题，动态窗口算法被引入，它是一种局部路径规划算法，能够根据机器人的当前状态和环境信息，实时生成可行的运动速度和方向。

DWA算法的核心思想是构建一个动态窗口，该窗口表示机器人当前可实现的速度和方向范围，该范围受到机器人运动学约束、速度限制和障碍物限制的约束。在动态窗口内，算法评估不同速度和方向下的运动轨迹，并根据预设的评价函数选择最佳运动指令。评价函数通常考虑轨迹的代价、与目标点的距离、与障碍物的距离等因素。通过迭代地更新动态窗口和选择最佳运动指令，DWA算法能够使机器人实时适应环境变化，并避免碰撞。

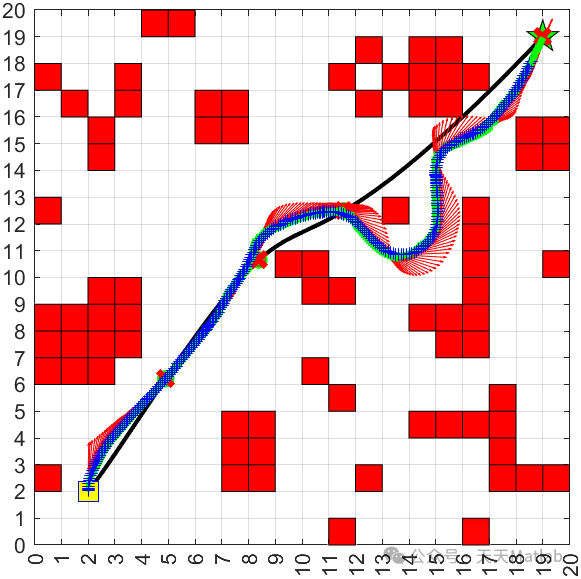

将A算法与DWA算法结合，可以有效地实现机器人动态路径规划。A算法负责全局路径规划，提供一个从起点到目标点的粗略路径，而DWA算法则负责局部路径规划，实时调整机器人的运动轨迹，以适应动态环境的变化。具体实现过程如下：

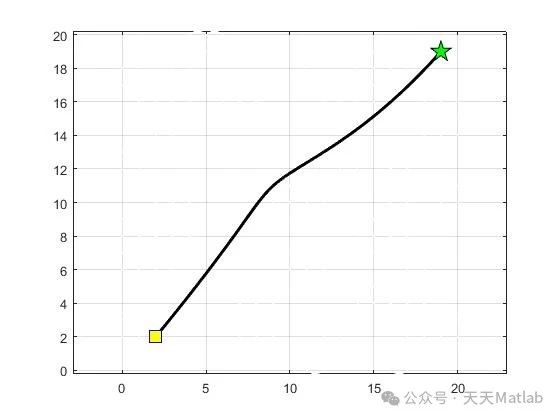

全局路径规划: 使用A*算法在静态环境地图或环境的静态部分生成一条从起点到目标点的初始路径。该路径可以作为DWA算法的参考路径。
局部路径规划: 机器人根据传感器信息感知周围环境，DWA算法基于当前状态和环境信息，在动态窗口内搜索最佳运动指令。该运动指令不仅要考虑到达目标点的方向，还要考虑到避开障碍物和保持机器人稳定性的因素。
路径跟踪: 机器人根据DWA算法生成的运动指令执行运动，并持续更新其状态信息。如果在运动过程中检测到环境变化，则可以根据新的环境信息重新进行局部路径规划，甚至根据情况重新启动A*算法进行全局重新规划。
循环执行: 步骤2和3不断循环执行，直到机器人到达目标点或检测到不可克服的障碍物。

这种结合方法的优势在于：

全局性和局部性的结合: A*算法提供全局路径规划的效率，DWA算法提供局部路径规划的实时性和适应性，两者优势互补。
高效性: A*算法能够快速找到初始路径，DWA算法的计算量相对较小，能够满足实时性的要求。
适应性: DWA算法能够实时适应环境变化，避免碰撞，提高了路径规划的鲁棒性。

然而，这种方法也存在一些不足：

A*算法的计算量仍然较大: 对于大型地图，A*算法的计算时间可能会较长，尤其是在频繁重新规划的情况下。
DWA算法的局部性: DWA算法只考虑局部环境信息，可能无法应对全局性的复杂环境变化。
参数调优的难度: A*算法和DWA算法都包含多个参数，需要根据实际情况进行调优，这增加了算法的复杂度。

未来的研究可以集中在以下几个方面：

改进A*算法: 研究更快速的A*算法变体，例如改进启发函数或采用更有效的搜索策略。
改进DWA算法: 研究更有效的评价函数，并考虑更多因素，例如机器人的动力学特性和环境的不确定性。
结合其他算法: 将A*和DWA算法与其他路径规划算法结合，例如Potential Field算法或Rapidly-exploring Random Tree (RRT)算法，以进一步提高路径规划的性能。

总之，基于A*算法结合动态窗口算法实现机器人动态路径规划是一种有效的方法，它能够在保证路径规划效率的同时，提高路径规划的实时性和适应性。虽然该方法存在一些不足，但通过进一步的研究和改进，可以使其在机器人自主导航领域发挥更大的作用。未来的研究方向应关注算法的效率、鲁棒性和适应性方面的提升，以实现更可靠、更智能的机器人自主导航系统。
